Система зажигания — ключевой компонент автомобиля, обеспечивающий его работу и эффективность. На автомобилях УАЗ используются различные виды зажигания: электронное, контактное, двухконтурное и бесконтактное, каждая из которых имеет свои особенности и нюансы настройки. В статье рассмотрим принципы работы этих систем, их элементы и предоставим пошаговые инструкции по настройке зажигания на УАЗ. Знание этих аспектов поможет владельцам улучшить производительность автомобилей и избежать неисправностей, связанных с неправильной работой системы зажигания.

Принцип работы системы зажигания

Основной характеристикой бесконтактного зажигания является то, что его работа не зависит от размыкания контактов. Главную роль в создании и преобразовании искры выполняет транзисторное коммутаторное устройство, а также дополнительный датчик. Это позволяет бесконтактной системе не зависеть от состояния и чистоты контактных поверхностей, что делает процесс формирования искры более эффективным. Однако, как и в традиционной контактной системе, конструкция бесконтактного зажигания включает распределительный механизм, который отвечает за своевременную подачу напряжения на свечи.

Принцип работы системы можно описать следующим образом:

1. При запуске двигателя первым делом начинает вращаться коленчатый вал.
2. В процессе вращения распределительный механизм генерирует сигналы напряжения, которые передаются на коммутатор. Этот элемент отвечает за создание тока в первичной обмотке.
3. При возникновении прерывания во вторичной обмотке формируется ток высокого напряжения. Этот ток поступает на основной контакт распределителя, откуда он передается на свечи через высоковольтные кабели.
4. Свечи зажигания создают искру для воспламенения топливной смеси. При увеличении оборотов коленчатого вала начинает работать центробежный регулятор, который корректирует угол опережения зажигания. Если нагрузка на двигатель внутреннего сгорания изменяется, то регулировка угла опережения зажигания осуществляется вакуумным регулятором.

Порядок зажигания

Искра сначала подается на первый цилиндр, затем на второй, после этого на четвертый цилиндр, и в конце — на третий.

Интересные факты

Вот несколько интересных фактов о настройке бесконтактного и других видов зажигания на автомобилях УАЗ:

1. Бесконтактное зажигание: На автомобилях УАЗ бесконтактная система зажигания значительно улучшает надежность работы двигателя. Она исключает механические контакты, что снижает износ и вероятность неисправностей. Это особенно важно для автомобилей, эксплуатируемых в сложных условиях, таких как бездорожье или экстремальные температуры.

2. Регулировка угла опережения зажигания: На УАЗах с карбюраторными двигателями правильная настройка угла опережения зажигания может существенно повлиять на экономию топлива и мощность. Оптимальный угол может варьироваться в зависимости от типа топлива и условий эксплуатации, что требует от владельца знаний и навыков для достижения наилучших результатов.

3. Совместимость с различными системами: УАЗы часто модифицируются, и владельцы могут устанавливать системы зажигания от других автомобилей. Это может включать как бесконтактные системы, так и электронные, что позволяет улучшить характеристики двигателя. Однако такая модификация требует тщательной настройки, чтобы обеспечить совместимость с существующими компонентами автомобиля и избежать проблем с работой двигателя.

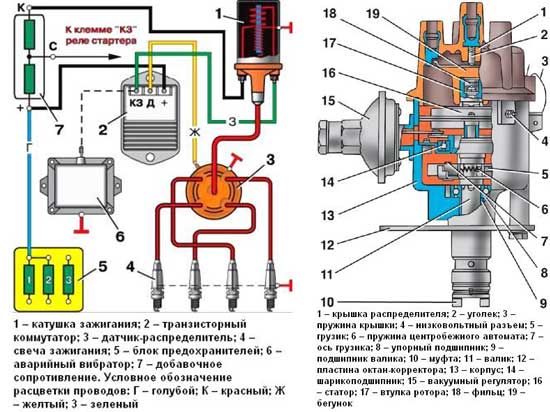

Основные элементы СЗ

Как функционирует контактное или электронное двухконтурное зажигание:

1. Основными источниками энергии являются аккумулятор и генератор. Аккумулятор активируется при запуске двигателя, а генератор начинает работать после того, как двигатель запущен.
2. Замок зажигания, который может быть как механическим, так и электрическим, выполняет роль выключателя. Он предназначен для подачи электрического импульса в электросеть и систему зажигания, а также для активации втягивающего реле.
3. Накопительный узел может включать индуктивные и емкостные устройства. Как следует из названия, этот механизм предназначен для накопления и преобразования сигнала, чтобы обеспечить разряд на свечах зажигания.
4. Свечи зажигания состоят из корпуса с двумя или более электродами, которые расположены на расстоянии 0.15-0.25 мм друг от друга. Один из электродов представляет собой фарфоровый изолятор, закрепленный на стальной резьбе. Центральный проводник, выполняющий функцию одного электрода, находится в середине, а резьба служит вторым электроды.
5. Распределительный механизм или коммутатор могут использоваться одновременно. Их основная задача заключается в передаче энергии на свечи в нужный момент. На автомобилях УАЗ чаще всего применяются трамблеры, к которым подключаются провода для подачи напряжения. Если автомобиль оснащен коммутатором, то это электронное устройство формирует сигналы для катушки. Коммутатор подключается к цепи питания первичной обмотки, и когда на него поступает импульс от управляющего модуля, происходит разрыв питания. Это приводит к образованию напряжения самоиндукции. В современных системах устанавливается блок управления, представляющий собой микропроцессорное устройство, которое определяет момент подачи сигнала на катушку, основываясь на данных от кислородного и температурных датчиков, а также контроллеров распределительного вала и положения коленчатого вала.
6. Независимо от типа системы, для соединения распределителя и свечей используются высоковольтные провода. Эти кабели имеют спиралевидные проводники с усиленной изоляцией (автор видео — BOB4iK90).

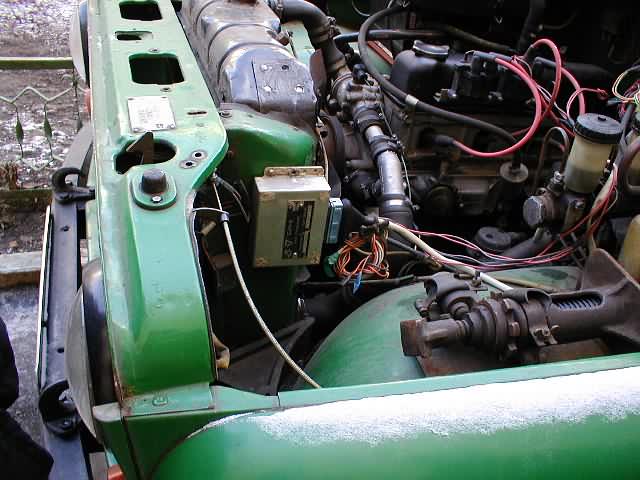

Электронное зажигание УАЗ

Виды СЗ на УАЗовских авто

Виды систем:

1. Контактные. В таких системах зажигания применяется механический распределитель, который отвечает за накопление и распределение импульсов по цилиндрам. Этот тип считается устаревшим и чаще встречается на старых автомобилях. Позже контактные системы стали дооснащаться транзисторными коммутирующими устройствами, что дало им название контактные транзисторные.

2. Бесконтактные. В этих системах зажигания используются коммутатор и бесконтактный контроллер, которые работают в тандеме. Прерыватель в таких системах выполняет функцию коммутатора, а распределение напряжения по свечам осуществляется с помощью трамблера.

3. Современные электронные системы. В этих системах применяется электронный управляющий модуль, который контролирует процесс накопления и распределения тока. В первых электронных системах, установленных на УАЗах, использовался модуль, который одновременно управлял как системой зажигания, так и системой впрыска топлива (видео опубликовал Олег Левашов).

Подводное двухконтурное зажигание на УАЗ, Волга, Газель на 2 х датчиках Холла

Руководство по настройке зажигания

Предлагаем вам ознакомиться с процессом настройки бесконтактной системы зажигания своими руками:

1. В первую очередь, отключите зажигание и откройте капот. Найдите коленвал и установите его в положение, соответствующее моменту опережения в пять градусов. При этом необходимо добиться совпадения средней отметки на шкиве с меткой на крышке блока. В таком положении на первом цилиндре завершится такт сжатия, что соответствует верхней мертвой точке. Если трамблер не был снят с двигателя, верхнюю мертвую точку можно определить, сняв крышку трамблера.
   Бегунок устройства должен быть направлен к внутреннему контакту, который соединен с высоковольтным проводом, идущим к свече первого цилиндра. Если вы не уверены, как правильно установить коленвал, можно воспользоваться другим способом для нахождения положения ВМТ. Для этого с помощью свечного ключа выкрутите свечу из первого цилиндра и закройте отверстие бумажной пробкой. Затем прокручивайте коленвал с помощью ключа. Когда из отверстия начнет выходить воздух, выталкивающий пробку, это будет означать, что цилиндр достиг ВМТ.

2. Далее вам понадобится ключ на 10, с помощью которого нужно ослабить болт октан-корректора и установить его шкалу на ноль, что соответствует примерно середине. Тем же ключом ослабьте болт, фиксирующий пластину корректора. Затем поворачивайте корпус распределительного механизма до тех пор, пока не совпадут метки. В частности, это отметка на статоре и красная метка на роторе. Когда метки совпадут, зафиксируйте распределитель в этом положении и затяните болт.

3. Перед началом регулировки убедитесь, что бегунок находится напротив контакта первого цилиндра. Также проверьте, правильно ли подключены провода от трамблера к свечам.

4. Теперь необходимо проверить, правильно ли вы выполнили все шаги. Диагностика осуществляется во время движения. Прогрейте двигатель автомобиля до температуры около 80-90 градусов, сядьте за руль и начните движение. Разгоните машину до 60 км/ч на третьей передаче, затем переключитесь на четвертую и резко нажмите на газ. Вы должны услышать детонацию и металлический стук, напоминающий стук клапанов. Детонация должна исчезнуть через 1-3 секунды после появления.
   Если все прошло так, как описано, значит, угол опережения зажигания установлен правильно. Если же детонация продолжается более трех секунд, это говорит о том, что угол опережения слишком велик, и его следует уменьшить на одну метку с помощью октан-корректора. Если детонация отсутствует, рекомендуется увеличить угол опережения. После внесения дополнительных корректировок проведите еще одну диагностику выполненных действий.

Фотогалерея «Самостоятельная корректировка УОЗ»

Видео «Пошаговая инструкция по установке электронного зажигания на УАЗ»

Краткую информацию о том, как самостоятельно установить электронную систему, вы можете найти в видео, размещенном ниже (материал подготовлен и опубликован каналом Auto Garage).

ВидеоДневник Уаз Установка электронного зажигания

Проблемы и решения при настройке зажигания

Настройка зажигания на автомобилях УАЗ, особенно с бесконтактной системой, может представлять собой ряд сложностей. Важно понимать, что правильная настройка зажигания критически влияет на работу двигателя, его мощность, расход топлива и общую надежность. Рассмотрим основные проблемы, с которыми могут столкнуться владельцы автомобилей УАЗ, и возможные решения.

1. Неправильный угол опережения зажигания

Одной из наиболее распространенных проблем является неправильный угол опережения зажигания. Это может привести к детонации, потере мощности и увеличению расхода топлива. Для решения этой проблемы необходимо:

• Использовать стробоскоп для точной настройки угла опережения зажигания. Это позволит визуально определить момент зажигания в зависимости от оборотов двигателя.
• Проверить состояние и правильность установки распределителя зажигания. Неправильная установка может привести к смещению угла зажигания.

2. Проблемы с контактной системой зажигания

Для автомобилей УАЗ, оснащенных контактной системой зажигания, часто возникают проблемы с износом контактов, что может привести к перебоям в работе двигателя. Решения включают:

• Регулярную проверку и замену контактных групп. Изношенные контакты могут вызывать пропуски зажигания.
• Настройку зазора между контактами, который должен быть в пределах 0,4-0,5 мм.

3. Неисправности в бесконтактной системе зажигания

Бесконтактные системы зажигания, хотя и более надежные, также могут иметь свои проблемы. Наиболее распространенные неисправности:

• Выход из строя датчика Холла. Если датчик не работает, система не будет получать сигнал для зажигания. Решение: замена датчика на новый.
• Проблемы с проводкой и соединениями. Неисправные соединения могут привести к перебоям в работе системы. Рекомендуется проверить все соединения на наличие коррозии и надежность контактов.

4. Неправильная установка свечей зажигания

Свечи зажигания играют ключевую роль в процессе зажигания. Неправильная установка или выбор свечей может вызвать проблемы. Рекомендуется:

• Использовать свечи, рекомендованные производителем, с правильным тепловым диапазоном.
• Проверять зазор между электродами свечей, который должен соответствовать спецификациям.

5. Влияние качества топлива

Качество топлива также может существенно влиять на работу системы зажигания. Низкокачественное топливо может вызвать детонацию и другие проблемы. Рекомендуется:

• Использовать топливо, соответствующее требованиям производителя, и избегать заправок на сомнительных АЗС.
• Добавлять в топливо присадки для очистки системы зажигания и предотвращения образования отложений.

В заключение, настройка зажигания на автомобилях УАЗ требует внимательности и регулярного обслуживания. Понимание возможных проблем и их решений поможет владельцам поддерживать свои автомобили в хорошем состоянии и обеспечивать их надежную работу.

Сравнение бесконтактного и контактного зажигания

Система зажигания является одной из ключевых частей двигателя автомобиля, отвечающей за воспламенение топливно-воздушной смеси. В зависимости от типа зажигания, можно выделить две основные категории: контактное и бесконтактное зажигание. Каждая из этих систем имеет свои особенности, преимущества и недостатки, что влияет на их применение в автомобилях УАЗ.

Контактное зажигание, как правило, использует механические контакты для замыкания и размыкания цепи, что приводит к образованию искры на свечах зажигания. Основные элементы этой системы включают распределитель, катушку зажигания, конденсатор и свечи. Одним из главных недостатков контактного зажигания является необходимость регулярной регулировки и замены контактов, так как они подвержены износу. Это может привести к ухудшению работы двигателя, увеличению расхода топлива и снижению мощности.

С другой стороны, бесконтактное зажигание использует электронные компоненты для управления процессом зажигания. В этой системе отсутствуют механические контакты, что значительно снижает вероятность износа и необходимости в частом обслуживании. Вместо этого используются датчики, которые определяют положение коленчатого вала и передают информацию на электронный блок управления (ЭБУ). ЭБУ, в свою очередь, управляет работой катушки зажигания, обеспечивая более точное время зажигания. Это позволяет достичь более стабильной работы двигателя, улучшить его мощность и снизить расход топлива.

Одним из значительных преимуществ бесконтактного зажигания является его высокая надежность и устойчивость к внешним воздействиям. Системы бесконтактного зажигания менее подвержены сбоям, что особенно важно для автомобилей, эксплуатируемых в сложных условиях, таких как внедорожники УАЗ. Кроме того, бесконтактное зажигание обеспечивает более высокую искровую энергию, что способствует лучшему сгоранию топлива и снижению выбросов вредных веществ в атмосферу.

Тем не менее, бесконтактное зажигание имеет и свои недостатки. Например, оно требует более сложного оборудования и может быть дороже в установке и ремонте. Также, в случае поломки электронных компонентов, ремонт может быть затруднен из-за необходимости диагностики и замены специализированных деталей.

В заключение, выбор между контактным и бесконтактным зажиганием зависит от конкретных условий эксплуатации автомобиля и предпочтений владельца. Для автомобилей УАЗ, которые часто используются в сложных условиях, бесконтактное зажигание может стать более предпочтительным вариантом благодаря своей надежности и эффективности. Однако для тех, кто предпочитает простоту и доступность, контактное зажигание также может быть приемлемым решением, особенно если обеспечить регулярное обслуживание системы.

Рекомендации по обслуживанию системы зажигания

Обслуживание системы зажигания автомобилей УАЗ является важной частью общего ухода за транспортным средством. Правильная настройка и регулярное обслуживание системы зажигания не только увеличивают срок службы двигателя, но и способствуют его эффективной работе. В данной части статьи рассмотрим основные рекомендации по обслуживанию системы зажигания, включая бесконтактное зажигание и другие виды.

1. Регулярная проверка свечей зажигания

Свечи зажигания играют ключевую роль в процессе воспламенения топливной смеси. Рекомендуется проверять их состояние каждые 10 000 — 15 000 километров пробега. При осмотре следует обращать внимание на следующие признаки:

• Наличие нагара или коррозии на электродах;
• Изменение зазора между электродами;
• Признаки перегрева или обгорания.

При необходимости свечи следует очищать или заменять на новые, соответствующие спецификациям производителя.

2. Проверка и замена высоковольтных проводов

Высоковольтные провода передают электрический импульс от катушки зажигания к свечам. Со временем они могут изнашиваться, что приводит к потере искры и, как следствие, к ухудшению работы двигателя. Рекомендуется проверять состояние проводов на наличие трещин, износа и коррозии. Если провод имеет повреждения, его следует заменить.

3. Настройка зажигания

Правильная настройка угла опережения зажигания является критически важной для оптимальной работы двигателя. Для автомобилей УАЗ с бесконтактным зажиганием настройка осуществляется с помощью специального оборудования, которое позволяет точно установить угол опережения. Для моделей с контактным зажиганием необходимо вручную регулировать зазор между контактами и проверять угол опережения с помощью стробоскопа.

4. Проверка катушки зажигания

Катушка зажигания отвечает за преобразование низкого напряжения в высокое. Регулярная проверка её состояния поможет избежать проблем с запуском двигателя. Для проверки катушки необходимо измерить сопротивление обмоток с помощью мультиметра. Если значения не соответствуют норме, катушку следует заменить.

5. Обслуживание системы питания

Система зажигания напрямую связана с системой питания. Необходимо следить за качеством топлива и состоянием фильтров. Загрязнённые фильтры могут привести к неправильному соотношению воздуха и топлива, что негативно скажется на работе системы зажигания.

6. Периодическая диагностика

Современные автомобили УАЗ могут быть оснащены диагностическими системами, которые позволяют проводить проверку состояния системы зажигания. Регулярная диагностика поможет выявить потенциальные проблемы на ранних стадиях и избежать серьёзных поломок.

Следуя данным рекомендациям, владельцы автомобилей УАЗ смогут поддерживать систему зажигания в исправном состоянии, что обеспечит надежную работу двигателя и повысит его эффективность.
