Блок предохранителей — ключевой элемент электрической системы автомобиля ВАЗ 2106, защищающий цепи от перегрузок и коротких замыканий. В этой статье мы рассмотрим, как заменить предохранители и различия между старыми и новыми образцами блоков. Знание о работе и обслуживании блока предохранителей поможет избежать поломок и продлить срок службы автомобиля.

Расположение и электросхема

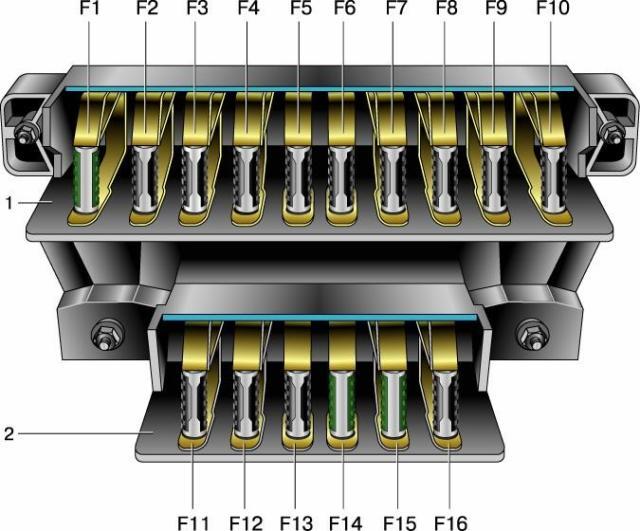

Блок предохранителей (БП) представляет собой две линии с плавкими предохранителями, которые располагаются в салоне автомобиля и крепятся к кузову с помощью двух гаек. Обычно он находится со стороны водительского сидения под приборной панелью. Ниже представлена схема устройства, а также описание функций каждого элемента.

Как видно, почти все электрические цепи автомобилей отечественного производства защищены плавкими предохранителями. Однако есть и исключения. В частности, это касается:

• втягивающего реле стартера — оно отсутствует;
• цепи питания катушки реле, отвечающей за работу вентилятора радиатора системы охлаждения;
• катушки зажигания, которая также не защищена реле;
• если у вас установлен БП старого образца, в нем нет цепи питания коммутатора и датчика Холла.

Элементы, установленные в БП, рассчитаны на определенное напряжение в проводке. Это напряжение вычисляется по простой формуле: напряжение всех потребителей энергии в проводе умножается на запас, который составляет от 1.2 до 1.5. Для обеспечения надежного срабатывания номинал элементов блока должен быть соответствующим.

Важно отметить, что многие владельцы модели 2106 совершают ошибку, используя вместо плавкого предохранителя обычную монету. Это крайне не рекомендуется, так как в любой момент может произойти короткое замыкание. Поэтому БП старого образца, как и любой другой узел автомобиля, нуждается в регулярном техническом обслуживании. Из-за конструктивных особенностей, таких как слабые держатели БП или склонные к окислению наконечники, может наблюдаться подгорание контактной части.

В результате увеличенного сопротивления контакта происходит перегрев, что негативно сказывается на состоянии элемента. Это может привести к возникновению дополнительных проблем с проводкой автомобиля. Чтобы избежать таких ситуаций, рекомендуется проводить осмотр БП не реже двух раз в год. Не забывайте очищать посадочные гнезда, проверять состояние БП и своевременно заменять вышедшие из строя предохранители.

Однако это касается только БП старого образца. Некоторые владельцы этих автомобилей, учитывая периодически возникающие проблемы с БП старого типа, предпочитают заменять его на более современные модели.

предохранители ваз 2106, за что отвечают

Процесс снятия и замены

В процессе замены блока питания (БП) нет ничего сложного, поэтому мы не будем углубляться в этот аспект. Вместо этого мы расскажем, как заменить старый блок питания на новый.

1. Прежде всего, отключите аккумулятор. Затем откройте водительскую дверь и с помощью отвертки аккуратно подденьте два фиксатора, которые удерживают декоративную обшивку салона. Отодвиньте обшивку в сторону, и перед вами откроется доступ к блоку. Используя крестообразную отвертку, открутите винты, крепящие БП. Будьте осторожны, чтобы не повредить провода при этом процессе.

2. После того как БП будет откручен, аккуратно опустите его вниз. Не тяните слишком сильно, чтобы не повредить провода. Важно помнить! Перемычки следует устанавливать на те провода, которые получают напряжение из моторного отсека. Не подключайте перемычку после предохранителя, так как это может привести к тому, что через один элемент будет проходить напряжение, питающее несколько компонентов электрооборудования.

3. Установка перемычек должна осуществляться в следующем порядке: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.

4. Теперь поочередно снимайте каждый провод, начиная с первого предохранителя старого БП, и подключайте его к новому блоку. Повторите эту процедуру для каждого контакта, пока не дойдете до последнего провода. После того как все контакты будут подключены, проверьте правильность выполнения работы. Для этого включите устройство, потребляющее напряжение, и извлеките соответствующий предохранитель. Если устройство перестало работать, значит, вы все сделали правильно. Например, включите ближний свет фар и извлеките один из предохранителей, отвечающих за левую или правую фару. Если свет погас, значит, вы на верном пути.

5. Проверьте каждый предохранитель аналогичным образом. Если устройство продолжает работать при извлечении элемента, это может указывать на неправильную установку перемычки, поэтому стоит перепроверить схему подключения.

Таким образом, замена БП на новый образец завершена. Как видите, в этом нет ничего сложного, но если вы не уверены в своих силах или не можете различить провода, лучше доверить эту работу специалисту.

Интересные факты

Вот несколько интересных фактов о блоке предохранителей ВАЗ 2106:

1. Структура и назначение: Блок предохранителей ВАЗ 2106 состоит из нескольких предохранителей, каждый из которых отвечает за определенные электрические цепи автомобиля, такие как освещение, система зажигания и обогрев. Это позволяет защитить электрические компоненты от перегрузок и коротких замыканий, что особенно важно для обеспечения безопасности.

2. Легкость доступа: Блок предохранителей ВАЗ 2106 расположен под приборной панелью, что обеспечивает удобный доступ для проверки и замены предохранителей. Это особенно полезно для водителей, которые могут самостоятельно диагностировать и устранять некоторые проблемы с электрической системой.

3. Типы предохранителей: В блоке предохранителей используются как стеклянные, так и пластмассовые предохранители. Стеклянные предохранители, как правило, имеют более высокую степень защиты и используются для более критичных цепей, в то время как пластмассовые предохранители могут применяться для менее важных систем. Это разнообразие позволяет оптимально защищать различные электрические компоненты автомобиля.

Погасли все габариты ваз 2106 но предохранитель целый. Ремонт.

Несколько советов по эксплуатации

Время от времени проводите очистку посадочных гнезд. Как вы могли заметить, эффективность работы блоков питания (БП) зависит не только от их исправности, но и от чистоты гнезд. Чем более чистыми будут гнезда, тем ниже будет сопротивление в этом участке проводки, что, в свою очередь, обеспечит оптимальный уровень нагрева элемента. Если контакты загрязнены, это может привести к перегреву устройства и, в конечном итоге, к его расплавлению, что вызовет потерю контакта.

Обязательно обращайте внимание на детали, которые вы устанавливаете в блок. Несоответствие номиналов может вызвать серьезные проблемы. Это особенно важно, если гнездо под предохранитель не очищено. Если производитель рекомендует использовать компоненты с номиналом 10 ампер, придерживайтесь этого совета. Игнорирование рекомендаций производителя может привести к поломке электрических приборов, а также к короткому замыканию и, как следствие, к пожару.

Не стоит заменять компонент на самодельный предохранитель, например, на монету или кусок проволоки. Это может серьезно угрожать вашей безопасности: короткое замыкание практически гарантировано, а также возможен пожар.

Если элемент блока сгорел, не спешите сразу же заменять его на новый. Сначала выясните, какой участок цепи защищал этот элемент, и подумайте о причинах короткого замыкания. Мы настоятельно не рекомендуем менять компонент, не разобравшись в причинах его выхода из строя. Возможно, проблема заключается в самом потребителе энергии, который вызывает перегорание, или в обрыве на определенном участке цепи. Если причина в потребителе, его следует заменить, иначе вам придется постоянно менять предохранители. Если же произошел обрыв, провода нужно перепаять и тщательно изолировать.

Если элементы плавятся, не спешите их менять. Если расплавилась плавкая нить внутри предохранителя, это может свидетельствовать о коротком замыкании. Однако если расплавился пластиковый корпус компонента, это может указывать на проблемы с контактом блока или перегрузку защищаемого участка цепи.

При установке дополнительных потребителей энергии в ваш автомобиль помните, что каждое электроборудование должно иметь свой предохранитель. Например, если вы устанавливаете электрические стеклоподъемники, обязательно добавьте для них отдельный контакт. Но не переусердствуйте — для незначительных источников потребления напряжения не стоит устанавливать слишком много предохранителей.

Чтобы блок питания в вашем автомобиле работал исправно, уделяйте ему внимание время от времени.

Регулярно очищайте контакты от загрязнений хотя бы дважды в год, и обязательно делайте это один раз зимой, когда напряжение в цепи достигает максимума.
