В статье рассмотрим блоки предохранителей в автомобилях Renault Megane 2 и 3: их расположение, функции и важность для электрической системы. Знание устройства и назначения предохранителей поможет избежать поломок электрооборудования и позволит самостоятельно заменить предохранители. Читайте дальше для получения советов и инструкций по обслуживанию блока предохранителей вашего Renault Megane.

Что такое предохранители и зачем они нужны

Что такое предохранители? Какова их роль? Где располагается блок предохранителей (БП)? Эти вопросы возникают у каждого владельца автомобиля Рено. В данной статье мы постараемся кратко ответить на них.

Предохранители предназначены для размыкания электрической цепи в случае резкого увеличения силы тока.

Проще говоря, элементы БП необходимы для защиты электрических устройств от повреждений, которые могут возникнуть из-за короткого замыкания или перегрузки цепи. Таким образом, если в цепи возникают проблемы и происходит короткое замыкание, первым делом сработает предохранитель, а не само устройство. Предохранитель, по сути, принимает на себя весь удар. И это не случайно, ведь замена предохранителя обойдется дешевле, чем покупка новых электрических стеклоподъемников, зеркал и других компонентов.

Рено Меган2 быстрая замена поткапотных предохранителей.

Расположение и схема БП

В этом разделе мы расскажем о расположении и функциях предохранителей в блоке предохранителей (БП) автомобилей Рено второго и третьего поколения. В обеих моделях БП находится на левой стороне панели приборов. Чтобы получить доступ к нему из водительского сиденья, необходимо снять крышку, расположенную под рулем с левой стороны панели.

Кроме того, у автомобилей этого французского бренда имеется еще один блок предохранителей, который располагается в моторном отсеке. Его схема также будет представлена ниже. Несмотря на то что оба блока предохранителей находятся в схожих местах, их схемы различаются, поэтому мы подробно рассмотрим каждую из них отдельно.

Интересные факты

Вот несколько интересных фактов о блоке предохранителей в Renault Megane:

1. Разнообразие предохранителей: В зависимости от модели и года выпуска Renault Megane, блок предохранителей может содержать различные типы предохранителей, включая мини-предохранители и предохранители стандартного размера. Это позволяет более точно защищать электрические цепи, учитывая их специфику и потребности.

2. Локация блока: Блок предохранителей в Renault Megane обычно располагается в нескольких местах, включая под капотом и в салоне автомобиля. Это делает его доступным для пользователей, которые могут легко проверить и заменить предохранители при необходимости, не прибегая к помощи специалистов.

3. Система маркировки: Каждый предохранитель в блоке имеет свою маркировку, указывающую на его назначение. Это облегчает процесс диагностики и ремонта, так как водители могут быстро определить, какой предохранитель отвечает за конкретные функции, такие как освещение, стеклоподъемники или системы безопасности.

Предохранители Рено Меган 3 и реле с описанием и схемами блоков и их расположением

Меган 2

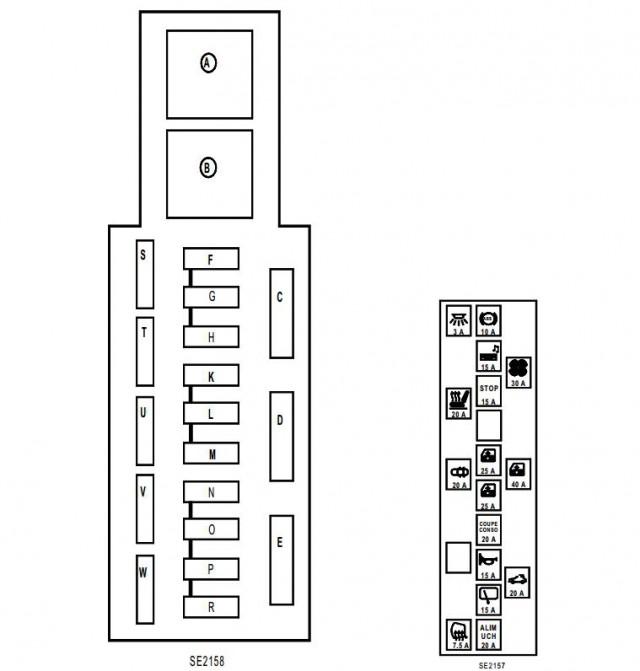

Представляем вашему вниманию схему блока предохранителей для автомобиля Рено Меган 2, расположенного в салоне автомобиля.

Далее представлен блок, расположенный под капотом, а также назначение его компонентов. В этом блоке находится предохранитель и другие оптические устройства.

Меган 3

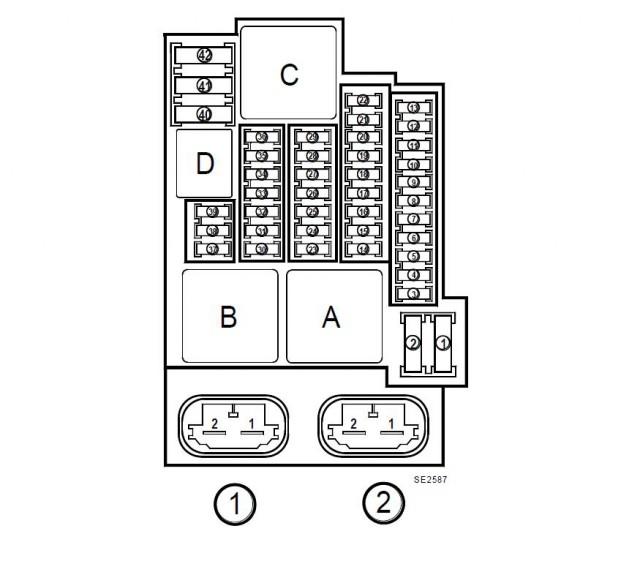

Предлагаем вам изучить схему блока питания (БП) автомобиля Рено Меган 3. Этот блок питания размещен в салоне транспортного средства.

Обозначения всех элементов представлены ниже.

Также ниже вы найдете схему БП, который установлен в моторном отсеке автомобиля. Рекомендуем ознакомиться с данной схемой и описанием ее компонентов.

Процесс снятия и замены

В этом разделе мы обсудим, как снять и заменить устройство, расположенное в моторном отсеке. Процесс замены будет одинаковым для автомобилей второго и третьего поколения.

Итак, начнем:

1. Сначала откройте капот и отключите клеммы от аккумулятора. Пренебрежение этим шагом может привести к нежелательным последствиям для вашего автомобиля при демонтаже блока питания.
2. Вы увидите блок питания, который располагается справа в подкапотном пространстве. Вам нужно будет открутить винты, удерживающие аккумулятор, и снять его. Также открутите крышку блока питания. Все болты, которые необходимо отвинтить, обозначены красным цветом на изображении.
3. С помощью гаечного ключа на «10» открутите гайку и снимите хомут с проводов.
4. Далее открутите винты, которые крепят сам блок питания.
5. После этого устройство можно аккуратно демонтировать.

Теперь извлеките все устройства из мест крепления. Не обязательно запоминать, где каждое из них находилось, так как они могут быть установлены только на свои места. Установите новый блок питания вместо вышедшего из строя и соберите все в обратном порядке.

Видео от Рустама Абдуллина «Замена предохранителей»

В данном видео представлен простой алгоритм замены блока питания в автомобиле Меган 2.

https://youtube.com/watch?v=78_r3okgxCQ

Типы предохранителей, используемых в Рено Меган

В автомобиле Рено Меган используются различные типы предохранителей, которые обеспечивают защиту электрических цепей от перегрузок и коротких замыканий. Основные типы предохранителей, применяемых в данной модели, включают в себя стеклянные, миниатюрные и плоские предохранители.

Стеклянные предохранители представляют собой традиционный тип предохранителей, который часто используется в старых моделях автомобилей. Они имеют цилиндрическую форму и прозрачный корпус, что позволяет визуально контролировать их состояние. В Рено Меган стеклянные предохранители могут использоваться для защиты цепей, связанных с освещением и другими вспомогательными системами.

Мини-предохранители (или миниатюрные предохранители) имеют меньшие размеры по сравнению со стандартными стеклянными предохранителями и часто используются в современных автомобилях, включая Рено Меган. Они обеспечивают защиту более тонких проводов и электрических компонентов, что позволяет экономить пространство в блоке предохранителей. Мини-предохранители обычно имеют пластиковый корпус и могут быть различных цветов, что указывает на их номинал.

Плоские предохранители также широко используются в Рено Меган. Эти предохранители имеют прямоугольную форму и могут быть установлены в специальные гнезда в блоке предохранителей. Они обеспечивают надежную защиту для цепей, требующих более высокой мощности, таких как системы управления двигателем и другие критически важные компоненты автомобиля.

Каждый тип предохранителя имеет свой номинал, который указывается в амперах (А). Важно использовать предохранители с правильным номиналом, так как использование предохранителей с более высоким значением может привести к повреждению электрических компонентов автомобиля. В Рено Меган предохранители могут иметь номиналы от 5 до 40 А, в зависимости от защищаемой цепи.

Кроме того, в блоке предохранителей Рено Меган могут быть установлены предохранители с различными функциями, такими как предохранители для защиты цепей освещения, системы управления двигателем, аудиосистемы и других электрических компонентов. Важно периодически проверять состояние предохранителей и при необходимости заменять их, чтобы обеспечить надежную работу всех систем автомобиля.

Частые проблемы и их диагностика

Блок предохранителей в Рено Меган играет ключевую роль в обеспечении безопасности электрической системы автомобиля. Однако, как и любое другое устройство, он может столкнуться с различными проблемами. Рассмотрим наиболее распространенные неисправности и методы их диагностики.

1. Перегоревшие предохранители

Одной из самых частых проблем является перегоревший предохранитель. Это может произойти из-за короткого замыкания, перегрузки или неисправности в электрической цепи. Чтобы диагностировать эту проблему, необходимо:

• Открыть блок предохранителей, который обычно расположен под капотом или в салоне автомобиля.
• Проверить состояние предохранителей визуально: если стеклянная вставка предохранителя повреждена или отсутствует, это указывает на его перегорение.
• Заменить перегоревший предохранитель на новый с аналогичными характеристиками.

2. Неправильная установка предохранителей

Иногда предохранители могут быть установлены неправильно, что приводит к их быстрому выходу из строя. Для диагностики этой проблемы следует:

• Проверить, что предохранители установлены в соответствующие слоты, согласно схеме, указанной на крышке блока предохранителей.
• Убедиться, что предохранители правильно зафиксированы и не имеют коррозии на контактах.

3. Проблемы с контактами

Коррозия или загрязнение контактов блока предохранителей может привести к плохому соединению и, как следствие, к сбоям в работе электрических систем. Для диагностики необходимо:

• Осмотреть контакты на наличие коррозии или загрязнений.
• При необходимости очистить контакты с помощью специального очистителя или мелкой наждачной бумаги.

4. Неисправности в электрических цепях

Если предохранители не перегорели, но некоторые электрические системы не работают, это может указывать на проблемы в самих электрических цепях. Для диагностики следует:

• Проверить целостность проводки, особенно в местах, где она может подвергаться механическим повреждениям.
• Использовать мультиметр для проверки напряжения на выходе предохранителей.

5. Замена блока предохранителей

Если все вышеперечисленные методы не помогли выявить проблему, возможно, потребуется замена всего блока предохранителей. Это может быть связано с внутренними неисправностями, которые невозможно диагностировать визуально. В этом случае рекомендуется обратиться к специалистам для проведения более глубокого анализа и замены блока.

Регулярная проверка состояния блока предохранителей и его компонентов поможет избежать многих проблем с электрической системой автомобиля Рено Меган. Важно помнить, что своевременная диагностика и устранение неисправностей обеспечат надежную работу всех систем автомобиля.

Рекомендации по обслуживанию блока предохранителей

Обслуживание блока предохранителей в автомобиле Рено Меган является важной частью общего ухода за автомобилем. Правильное обращение с предохранителями поможет избежать многих проблем с электрической системой автомобиля и продлить срок службы его компонентов.

Первое, что стоит отметить, это регулярная проверка состояния предохранителей. Рекомендуется периодически осматривать блок предохранителей, чтобы убедиться, что все предохранители находятся на месте и не имеют видимых повреждений. Если предохранитель перегорел, его необходимо заменить на новый, соответствующий по характеристикам. Важно использовать предохранители, рекомендованные производителем, чтобы избежать перегрева и других проблем.

При замене предохранителей следует соблюдать осторожность. Перед тем как приступить к работе, рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. Также стоит использовать специальные инструменты для извлечения предохранителей, чтобы не повредить их и не оставить осколков в блоке.

Кроме того, стоит обратить внимание на коррозию и загрязнение контактов блока предохранителей. Если вы заметили следы коррозии, рекомендуется очистить контакты с помощью специального средства для удаления коррозии или изопропилового спирта. Это поможет обеспечить надежный контакт и предотвратить возможные проблемы с электрической системой.

Также важно следить за тем, чтобы блок предохранителей не подвергался воздействию влаги и грязи. Если блок предохранителей находится в местах, подверженных загрязнению, рекомендуется периодически очищать его от пыли и грязи, чтобы избежать окисления контактов.

Наконец, стоит помнить, что если вы столкнулись с частыми перегораниями предохранителей, это может свидетельствовать о наличии более серьезной проблемы в электрической системе автомобиля. В таком случае рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения неисправностей.
