В статье рассмотрим блок предохранителей автомобилей Volkswagen Golf 2-6: его расположение, функции и важность для электрооборудования. Узнаете, как идентифицировать и заменить предохранители при их выходе из строя, что поможет избежать проблем на дороге и обеспечит надежную работу всех систем. Читайте дальше для полезных советов по обслуживанию блока предохранителей вашего Фольксваген Гольф.
Расположение и схема
Изучим схемы и расположение блока предохранителей (БП) в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. В каждом из случаев устройство располагается с левой стороны под приборной панелью. Отличие заключается в том, что в моделях второго и третьего поколений БП размещен на полке под рулем. В то время как в автомобилях четвертого, пятого и шестого поколений он находится непосредственно в торпеде, рядом с водительской дверью и панелью.

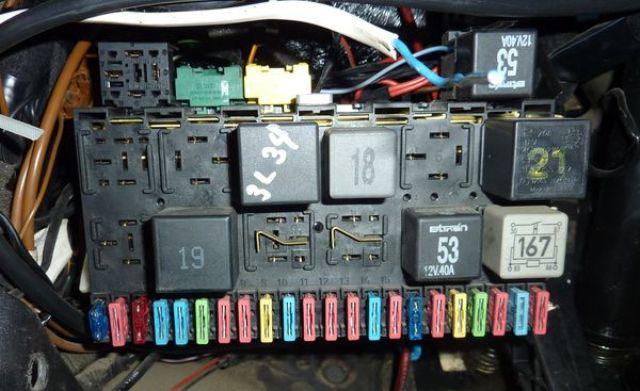

Фольксваген Гольф 2
Блок, о котором идет речь, расположен с левой стороны в области водительского сидения, под торпедой. Мы предлагаем вам ознакомиться с таблицей, в которой представлены схемы и расшифровка элементов блока предохранителей.
| Номер | Назначение |
| 1, 2 | Эти элементы блока предохранителей отвечают за работу левой и правой фар ближнего света. |
| 3 | Данный предохранитель обеспечивает функционирование ламп, освещающих номерной знак автомобиля. |
| 4 | Этот элемент отвечает за работу освещения бардачка. |
| 5 | Отвечает за функционирование омывателя лобового стекла. |
| 6 | Обеспечивает работу вентилятора отопителя в салоне. |
| 7 | Отвечает за работоспособность правых и стоп-сигналов. |
| 8 | Обеспечивает обогрев заднего стекла. |
| 9 | Предназначен для противотуманных фар. |
| 10, 11 | Отвечают за работу фар дальнего света. |
| 12 | Обеспечивает функционирование рулевого гудка. |
| 13 | Гарантирует работу задних габаритных огней. |
| 14 | Определяет работоспособность клапана отсечки топлива. |
| 15 | При неисправности этого элемента может нарушиться работа панели приборов. |
| 16 | Обеспечивает функциональность аварийной сигнализации. |
| 18 | При выходе из строя этого элемента не будет работать вентилятор радиатора и кондиционера. |
| 19 | Отвечает за лампы стоп-сигнала. |
| 20 | Освещение внутреннего пространства автомобиля. |
| 21 | Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя. |
Предохранители под номерами 17 и 22 являются резервными.
| Номер предохранителя | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 10 | Ближний свет (левая фара) |
| F2 | 10 | Ближний свет (правая фара) |
| F3 | 15 | Дальний свет (левая фара) |
| F4 | 15 | Дальний свет (правая фара) |
| F5 | 5 | Габаритные огни (левая сторона) |
| F6 | 5 | Габаритные огни (правая сторона) |
| F7 | 20 | Омыватель лобового стекла |
| F8 | 25 | Стеклоочистители |
| F9 | 10 | Прикуриватель / Розетка 12В |
| F10 | 15 | Радио / Мультимедийная система |
| F11 | 30 | Электростеклоподъемники (передние) |
| F12 | 30 | Электростеклоподъемники (задние) |
| F13 | 10 | Обогрев заднего стекла |
| F14 | 15 | Звуковой сигнал |
| F15 | 20 | Топливный насос |
| F16 | 10 | Система ABS/ESP |
| F17 | 5 | Подушки безопасности (Airbag) |
| F18 | 15 | Центральный замок |
| F19 | 7.5 | Освещение салона |
| F20 | 20 | Вентилятор отопителя |
| F21 | 10 | Обогрев зеркал |
| F22 | 5 | Приборная панель |
| F23 | 15 | Форсунки омывателя фар |
| F24 | 25 | Электроусилитель руля (EPS) |
| F25 | 10 | Диагностический разъем (OBD-II) |
| F26 | 5 | Датчик дождя/света |
| F27 | 15 | Подогрев сидений (левое) |
| F28 | 15 | Подогрев сидений (правое) |
| F29 | 20 | Компрессор кондиционера |
| F30 | 10 | Стоп-сигналы |
Интересные факты
Вот несколько интересных фактов о блоке предохранителей в Volkswagen Golf:
-
Разнообразие предохранителей: В зависимости от модели и года выпуска Volkswagen Golf, блок предохранителей может содержать различные типы предохранителей, включая мини-предохранители, стандартные и даже предохранители с повышенной защитой. Это позволяет автомобилю защищать различные электрические системы, такие как освещение, аудиосистему и системы безопасности.
-
Локация блока предохранителей: В Volkswagen Golf блок предохранителей обычно расположен под приборной панелью со стороны водителя или в моторном отсеке. Это делает его доступным для владельца, что позволяет легко проверять и заменять предохранители при необходимости.
-
Индикаторы неисправностей: Некоторые современные модели Volkswagen Golf оснащены системой диагностики, которая может предупреждать водителя о сгоревших предохранителях. Это позволяет избежать проблем с электрическими системами и упрощает процесс обслуживания автомобиля, так как водитель может заранее узнать о необходимости замены предохранителя.

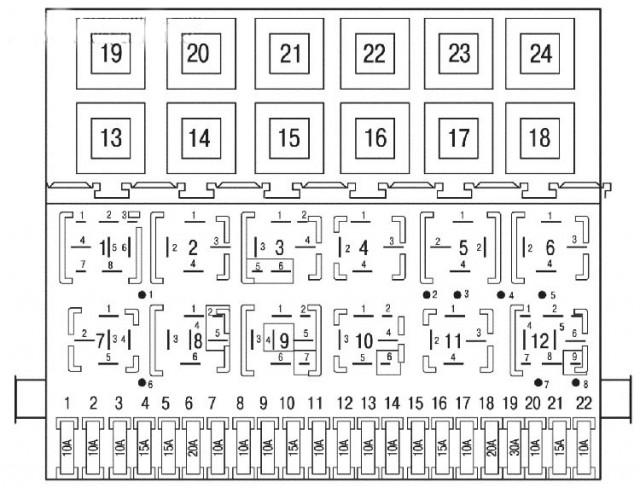

Фольксваген Гольф 3
Схема блока предохранителей (БП) в данной модели автомобиля напоминает ту, что используется во втором поколении, однако имеются некоторые отличия. Поэтому мы рассмотрим схемы и функции элементов БП отдельно. Блок предохранителей расположен на панели приборов с левой стороны, под рулем.
| Номер | Назначение |
| 1, 2 | Лампы ближнего света, левая и правая. |
| 3 | Автомобиль. |
| 4, 5 | Отвечает за работу моторов и стеклоочистителей. |
| 6 | Обеспечивает функционирование нагревательного элемента системы отопления. |
| 7, 8 | При неисправности этого элемента не будут работать лампы задних и передних габаритов. |
| 9 | Устройство для подогрева заднего стекла. |
| 10 | Обеспечивает работу противотуманных фар. |
| 11, 12 | Отвечает за функционирование левых и правых ламп дальнего света. |
| 13 | Рулевой гудок. |
| 14 | При поломке этого элемента перестанут работать лампы заднего хода и устройство подогрева. |
| 15 | Отвечает за работу клапана отсечения топлива и датчика спидометра. |
| 16 | При неисправности этого элемента могут возникнуть проблемы или неточности в работе панели приборов. |
| 17 | Функционирование ламп поворотников и аварийной сигнализации. |
| 18 | Если этот предохранитель перегорел, автомобиль не заведется, так как он отвечает за работу топливного насоса. |
| 19 | Кондиционер и вентилятор охлаждения радиатора. |
| 20 | Огни стоп-сигналов, которые включаются при нажатии на тормоза. |
| 21 | Обеспечивает работу ламп освещения салона, электронных часов и подсветки багажного отсека. |
| 22 | Отвечает за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя. |
Фольксваген Гольф 4
Представляем вашему вниманию схему и функции блоков питания для ФВ четвертой версии. Сам блок расположен слева на панели приборов, рядом с местом водителя. Для того чтобы получить доступ к нему и увидеть его в реальности, потребуется снять крышку с помощью шлицевой отвертки.

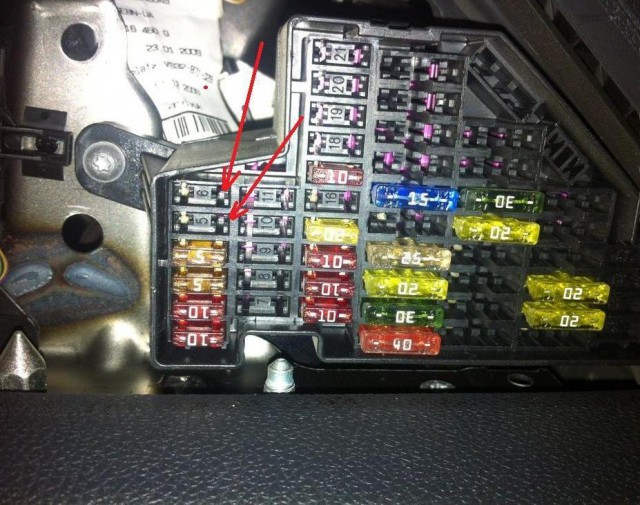

Фольксваген Гольф 5, 6
Для автомобилей пятой и шестой версий схема блока питания останется неизменной. Блок питания располагается с левой стороны панели приборов, в области, где водительская дверь соединяется с торпедо. Ниже вы найдете схему и подробное описание всех элементов.
Снятие и замена
Процесс замены блока питания (БП) одинаков для всех версий ФВ. Для выполнения этой процедуры вам потребуется отвертка или гаечные ключи, в зависимости от того, как БП прикреплен к кузову — с помощью болтов или саморезов. Определите, какой инструмент вам нужен, и можно начинать демонтаж.
- С помощью отвертки аккуратно снимите накладку приборной панели, за которой расположен БП в вашем автомобиле.
- Открутите винты, которые фиксируют БП к кузову машины.
- Аккуратно извлеките устройство: оно будет висеть на проводах.
- Возьмите новый БП и поочередно отключайте провода от старого устройства, подключая их к разъемам нового БП.
- Установите новый БП на место, закрепив его винтами и закрыв накладку панели приборов.
Видео от Романа Сивсивадзе «Ремонт резисторов»
В данном видео демонстрируется процесс восстановления резисторов в автомобиле Фольксваген Гольф 2.
Типы предохранителей и их характеристики
Предохранители в автомобиле Фольксваген Гольф играют ключевую роль в защите электрической системы от перегрузок и коротких замыканий. В зависимости от модели и года выпуска, в Гольфе могут использоваться различные типы предохранителей, каждый из которых имеет свои характеристики и назначение.
Существует несколько основных типов предохранителей, используемых в Фольксваген Гольф:
- Стеклянные предохранители: Эти предохранители имеют стеклянный корпус и часто используются в более старых моделях. Они бывают различных номиналов и могут быть легко заменены при необходимости. Стеклянные предохранители имеют прозрачную оболочку, что позволяет визуально проверять их состояние.
- Пластиковые предохранители (мини и миди): Эти предохранители более распространены в современных моделях. Они имеют пластиковый корпус и бывают разных размеров, таких как мини и миди. Пластиковые предохранители обеспечивают более надежную защиту и имеют меньший риск повреждения по сравнению со стеклянными.
- Предохранители типа «Blade»: Это наиболее распространенный тип предохранителей в современных автомобилях, включая Фольксваген Гольф. Они имеют плоские металлические лезвия, которые вставляются в разъемы. Blade-предохранители легко заменяются и имеют различные номиналы, что позволяет использовать их для защиты различных электрических цепей.
- Предохранители с автоматическим восстановлением: Эти предохранители автоматически восстанавливают свою работоспособность после устранения причины перегрузки. Они используются в некоторых современных системах автомобиля и обеспечивают дополнительное удобство, так как не требуют замены после срабатывания.
Каждый предохранитель имеет свой номинал, который измеряется в амперах (А). Номинал предохранителя определяет максимальный ток, который он может пропустить, прежде чем сработает. Например, предохранитель на 10 А будет срабатывать при превышении тока в 10 ампер. Важно правильно подбирать предохранители в зависимости от электрической нагрузки, чтобы избежать повреждения электрических компонентов автомобиля.
При замене предохранителей необходимо учитывать их тип и номинал, а также следить за состоянием предохранителей, чтобы обеспечить надежную работу электрической системы автомобиля. Регулярная проверка и замена предохранителей помогут избежать неожиданных поломок и обеспечат безопасность на дороге.
Частые проблемы и их диагностика
Блок предохранителей в Фольксваген Гольф играет важную роль в обеспечении безопасности электрической системы автомобиля. Однако, как и любая другая часть автомобиля, он может сталкиваться с различными проблемами, которые могут повлиять на его работу. Рассмотрим наиболее распространенные проблемы, связанные с блоком предохранителей, а также методы их диагностики.
1. Перегоревшие предохранители
Одной из самых распространенных проблем является перегоревший предохранитель. Это может произойти из-за короткого замыкания, перегрузки или неисправности в электрической цепи. Если какой-либо из электрических компонентов автомобиля перестал работать, первым делом стоит проверить предохранители. Для этого необходимо:
- Открыть крышку блока предохранителей, которая обычно расположена под рулевой колонкой или в моторном отсеке.
- Сравнить состояние предохранителей с их номиналом, указанным на крышке блока.
- Заменить перегоревший предохранитель на новый с аналогичными характеристиками.
2. Коррозия и окисление
Коррозия контактов блока предохранителей может привести к плохому соединению и, как следствие, к сбоям в работе электрических систем. Для диагностики этой проблемы необходимо:
- Осмотреть контакты предохранителей на наличие коррозии или окисления.
- При необходимости очистить контакты с помощью специального средства для удаления коррозии или мелкой наждачной бумаги.
3. Неправильная установка предохранителей
Иногда предохранители могут быть неправильно установлены, что также может привести к сбоям в работе. Чтобы проверить правильность установки:
- Убедитесь, что предохранители установлены в соответствующие гнезда, согласно схеме, указанной на крышке блока.
- Проверьте, что предохранители плотно сидят в своих местах и не имеют видимых повреждений.
4. Проблемы с блоком предохранителей
Если все предохранители в порядке, но проблемы с электрическими системами продолжаются, возможно, дело в самом блоке предохранителей. В этом случае рекомендуется:
- Проверить целостность блока на наличие трещин или повреждений.
- Обратиться к специалисту для диагностики и, при необходимости, замены блока предохранителей.
Регулярная проверка состояния блока предохранителей и его компонентов поможет избежать серьезных проблем с электрической системой автомобиля и обеспечит надежную работу всех электрических устройств в Фольксваген Гольф.
Рекомендации по обслуживанию блока предохранителей
Обслуживание блока предохранителей в автомобиле Volkswagen Golf является важной частью общего ухода за автомобилем. Правильное обслуживание позволяет избежать многих проблем с электрической системой, которые могут возникнуть из-за перегрузок или коротких замыканий.
Первым шагом в обслуживании блока предохранителей является регулярная проверка состояния предохранителей. Рекомендуется периодически осматривать предохранители на наличие повреждений, коррозии или перегоревших элементов. Если предохранитель имеет обгоревший или потемневший вид, его следует заменить на новый, соответствующий номиналу.
Для замены предохранителя необходимо сначала отключить зажигание автомобиля. Затем, используя специальный инструмент или пинцет, аккуратно извлеките предохранитель из гнезда. Убедитесь, что новый предохранитель имеет тот же номинал, что и старый, чтобы избежать повреждения электрической системы.
Также важно следить за чистотой блока предохранителей. Пыль и грязь могут привести к плохому контакту и, как следствие, к сбоям в работе электрических систем. Рекомендуется периодически очищать блок предохранителей с помощью сжатого воздуха или мягкой щетки, чтобы удалить накопившуюся пыль.
Не забывайте о том, что блок предохранителей может находиться в различных местах в зависимости от модели и года выпуска Volkswagen Golf. Обычно он располагается под капотом или в салоне автомобиля. Ознакомьтесь с руководством пользователя, чтобы точно определить местоположение блока предохранителей и его схемы подключения.
Если вы заметили, что предохранители перегорают слишком часто, это может свидетельствовать о наличии более серьезной проблемы в электрической системе автомобиля. В таком случае рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения неисправностей.
Наконец, стоит отметить, что соблюдение рекомендаций по обслуживанию блока предохранителей не только продлевает срок службы автомобиля, но и обеспечивает безопасность водителя и пассажиров. Регулярные проверки и замены предохранителей помогут избежать неожиданных поломок и обеспечат надежную работу всех электрических систем автомобиля.
