Контроль состояния автомобильного аккумулятора становится важным для автолюбителей, желающих избежать разрядов. Индикатор заряда аккумулятора помогает отслеживать уровень напряжения и предотвращать поломки. В статье рассмотрим виды индикаторов и предоставим инструкцию по их самостоятельному изготовлению, что позволит создать качественное устройство с минимальными затратами и обеспечить надежный контроль за аккумулятором.

Характеристика индикатора уровня заряда батареи

В современных автомобилях, оснащенных бортовыми компьютерами, водители могут легко отслеживать уровень заряда аккумулятора. В отличие от старых моделей, которые используют аналоговые вольтметры, новые технологии предоставляют более точные данные о состоянии батареи. Индикатор напряжения (ИН) аккумулятора является отличным способом для получения актуальной информации о напряжении батареи.

самый лучший индикатор напряжения

Предназначение и устройство

На индикатор возложены две основные задачи: демонстрация процесса зарядки аккумулятора от генератора и предоставление информации о текущем уровне заряда автомобильного аккумулятора. Создать такое устройство самостоятельно достаточно просто. Схема для самодельного индикатора довольно проста. Купив нужные компоненты, можно легко собрать прибор своими руками. Это позволит существенно сэкономить, так как стоимость изготовления устройства будет невысокой (автор видео — AKA KASYAN).

Простейший индикатор заряда аккумулятора

Интересные факты

Вот несколько интересных фактов о создании индикатора напряжения аккумулятора (АКБ) своими руками:

1. Простота схемы: Индикатор напряжения можно собрать на основе простейших компонентов, таких как резисторы, светодиоды и микроконтроллеры. Например, использование светодиодов разных цветов позволяет визуально отображать уровень заряда: зеленый — высокий, желтый — средний, красный — низкий. Это делает устройство не только функциональным, но и наглядным.

2. Использование Arduino: Платформы, такие как Arduino, позволяют легко создавать индикаторы напряжения с использованием программируемого кода. Это дает возможность не только отображать уровень заряда, но и добавлять дополнительные функции, такие как автоматическое отключение нагрузки при низком уровне напряжения или отправка уведомлений на смартфон.

3. Экономия ресурсов: Создание индикатора напряжения самостоятельно позволяет значительно сократить затраты по сравнению с покупкой готового устройства. Кроме того, это дает возможность использовать переработанные или старые компоненты, что делает проект более экологически чистым и способствует развитию навыков в электронике.

Принцип действия

Индикатор заряда представлен тремя светодиодами различных цветов: красным, зеленым и синим. Каждый из этих цветов несет определенную информацию. Красный сигнализирует о низком уровне заряда, что является критическим состоянием. Синий указывает на то, что устройство находится в рабочем режиме. Зеленый означает, что аккумулятор полностью заряжен.

Разновидности

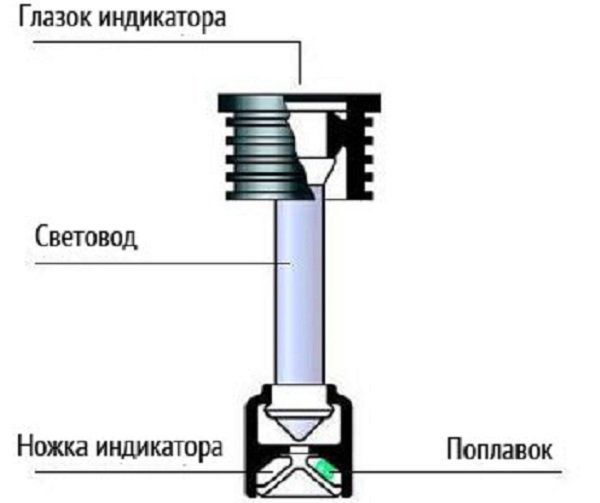

ИН могут быть установлены на аккумуляторных батареях в виде гидрометра или как отдельные устройства с информационным экраном. Встроенные ИН чаще всего монтируются на батареях и оснащаются поплавковым индикатором (гидрометром), который имеет простую конструкцию.

На рынке доступны заводские ИН:

1. Модель DC-12 В. Это устройство представляет собой конструктор, который позволяет отслеживать уровень заряда аккумулятора и проверять работоспособность реле-регулятора.
2. Для владельцев автомобилей с дополнительным аккумулятором будет полезна панель с индикатором от TMC. Эта панель выполнена из алюминия и включает в себя вольтметр и переключатель для смены между батареями.
3. ИН Signature Gold Style и Faria Euro Black Style предназначены для определения уровня заряда аккумулятора. Однако их высокая цена делает их менее популярными среди покупателей.

Руководство по изготовлению устройства в домашних условиях

Самым доступным и простым решением является самодельный индикатор напряжения (ИН). Его основная функция – отслеживать работу аккумулятора при напряжении в бортовой сети в диапазоне от 6 до 14 В.

Чтобы прибор не работал постоянно, его следует подключить через замок зажигания. В этом случае он будет активен только при вставленном ключе.

Для сборки схемы вам понадобятся следующие элементы:

• печатная плата;
• резисторы: два по 1 кОм, один на 2 кОм и три на 220 Ом;
• транзисторы: один ВС547 и один ВС557;
• стабилитроны: один на 9,1 В и один на 10 В;
• светодиоды (RGB): красный, синий и зеленый.

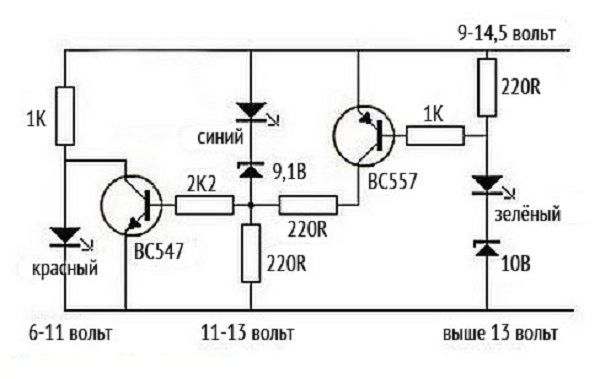

Перед началом сборки необходимо с помощью тестера определить выводы светодиодов, чтобы они соответствовали своим цветам. Прибор собирается согласно предоставленной схеме.

Компоненты следует примерить на плату и вырезать её до нужных размеров. Рекомендуется располагать детали так, чтобы они занимали как можно меньше места.

Светодиоды лучше всего припаивать к проводам, а не к плате, чтобы индикаторы можно было удобно разместить на приборной панели.

С помощью данного устройства невозможно точно определить значения напряжения батареи, но можно ориентироваться на следующие диапазоны:

• красный светодиод загорается при напряжении от 6 до 11 В;
• синий светится при напряжении от 11 до 13 В;
• зеленый указывает на полную зарядку, то есть напряжение выше 13 В.

Индикатор напряжения аккумулятора можно установить в любом месте салона. Наиболее удобным вариантом будет размещение его в нижней части рулевой колонки: светодиоды будут хорошо видны и не будут мешать управлению. Кроме того, прибор легко подключить к замку зажигания. После установки водитель всегда сможет контролировать уровень заряда аккумулятора своего автомобиля и при необходимости подзаряжать его.

Цена вопроса

При приобретении готового индикатора уровня заряда аккумулятора, вы можете рассмотреть следующие варианты:

Видео «Самодельный индикатор уровня заряда АКБ»

В данном видео показано, как самостоятельно создать индикатор уровня заряда аккумулятора (автор ролика — Паяльник TV).

Индикатор разряда аккумуляторных батарей

Необходимые материалы и инструменты

Для того чтобы самостоятельно изготовить индикатор напряжения аккумулятора, необходимо подготовить определенные материалы и инструменты. Это позволит вам не только сэкономить средства, но и получить качественное устройство, которое будет служить долго и эффективно.

Материалы:

• Микроконтроллер: Наиболее распространённые варианты – это Arduino или аналогичные платы. Они обеспечивают простоту программирования и возможность подключения различных датчиков.
• Дисплей: Для отображения уровня напряжения можно использовать ЖК-дисплей (например, 16×2) или светодиодный индикатор. ЖК-дисплей позволяет более наглядно представлять информацию.
• Резисторы: Для делителя напряжения вам понадобятся резисторы с соответствующими значениями. Обычно используются резисторы на 10 кОм и 1 кОм.
• Провода: Необходимы для соединения всех компонентов. Лучше использовать провода с изоляцией, чтобы избежать короткого замыкания.
• Батарея или аккумулятор: Для тестирования индикатора вам понадобится источник питания, который будет имитировать работу аккумулятора.
• Корпус: Для защиты устройства от внешних воздействий можно использовать пластиковый или металлический корпус, который также придаст вашему индикатору более эстетичный вид.

Инструменты:

• Паяльник: Необходим для соединения проводов и компонентов. Убедитесь, что у вас есть паяльная проволока и флюс для качественной пайки.
• Мультиметр: Полезен для проверки напряжения и целостности цепей. С его помощью вы сможете убедиться в правильности собранной схемы.
• Инструменты для резки и зачистки проводов: Это могут быть специальные кусачки и зачищающие ножницы, которые помогут подготовить провода к пайке.
• Компьютер: Для программирования микроконтроллера вам понадобится компьютер с установленной средой разработки, такой как Arduino IDE.

Собрав все необходимые материалы и инструменты, вы сможете перейти к следующему этапу – проектированию схемы и программированию вашего индикатора напряжения. Это позволит вам создать устройство, которое будет точно и надежно отображать уровень заряда аккумулятора, что особенно важно для предотвращения его глубокого разряда и продления срока службы.

Схема подключения и сборки

Для создания индикатора напряжения аккумулятора (АКБ) нам потребуется простая схема, которая позволит легко и быстро собрать устройство. В данной части статьи мы подробно рассмотрим, как правильно подключить все компоненты и собрать устройство, чтобы оно работало эффективно и надежно.

Основные компоненты, которые понадобятся для сборки индикатора:

• Микроконтроллер (например, Arduino или аналогичный)
• Резисторы (например, 10 кОм и 1 кОм)
• Светодиоды (разных цветов для индикации уровня напряжения)
• Потенциометр (для настройки чувствительности)
• Печатная плата или макетная плата для сборки
• Соединительные провода
• Блок питания (для питания микроконтроллера)

Теперь перейдем к схеме подключения. Сначала необходимо определить, какой диапазон напряжения мы будем измерять. Обычно это напряжение 12 В для автомобильных аккумуляторов. Для этого нам нужно использовать делитель напряжения, который позволит снизить напряжение до безопасного уровня для микроконтроллера (обычно 5 В).

Схема делителя напряжения может выглядеть следующим образом:

V_in --- R1 ---+--- R2 --- GND
                |
              V_out

Где:

• V_in — входное напряжение (напряжение АКБ)
• R1 — резистор, подключенный к V_in (например, 10 кОм)
• R2 — резистор, подключенный к GND (например, 1 кОм)
• V_out — выходное напряжение, которое будет подаваться на аналоговый вход микроконтроллера

После того как мы собрали делитель напряжения, подключаем его к аналоговому входу микроконтроллера. Далее, на основе полученного значения напряжения, мы будем управлять светодиодами, которые будут индицировать уровень заряда аккумулятора.

Для индикации уровня напряжения можно использовать три светодиода:

• Зеленый — высокий уровень заряда (более 12.5 В)
• Желтый — средний уровень заряда (от 12.0 В до 12.5 В)
• Красный — низкий уровень заряда (менее 12.0 В)

Светодиоды подключаются к цифровым выходам микроконтроллера через резисторы (например, 220 Ом), чтобы ограничить ток и предотвратить их повреждение. Важно правильно настроить программу на микроконтроллере, чтобы она корректно обрабатывала данные с аналогового входа и включала соответствующий светодиод в зависимости от уровня напряжения.

После завершения сборки схемы и написания программы, необходимо протестировать индикатор. Подключите его к аккумулятору и проверьте, правильно ли он отображает уровень заряда. Если все работает корректно, вы можете зафиксировать устройство в удобном для вас корпусе, чтобы защитить его от механических повреждений и внешних факторов.

Тестирование и калибровка индикатора

После сборки индикатора напряжения аккумулятора (АКБ) важно провести его тестирование и калибровку, чтобы убедиться в правильности работы устройства и точности отображаемых значений. Этот процесс включает в себя несколько этапов, которые помогут вам настроить индикатор и обеспечить его надежную работу.

1. Подготовка к тестированию

Перед началом тестирования убедитесь, что все компоненты индикатора правильно подключены и надежно зафиксированы. Проверьте, что нет коротких замыканий и все соединения выполнены аккуратно. Для тестирования вам потребуется источник питания, который будет имитировать напряжение аккумулятора, а также мультиметр для проверки значений.

2. Первичное тестирование

Подключите индикатор к источнику питания. Если вы используете мультиметр, установите его в режим измерения постоянного напряжения. Сначала проверьте, правильно ли индикатор отображает напряжение на уровне 12 В, что является стандартным значением для большинства автомобильных аккумуляторов. Сравните показания индикатора с показаниями мультиметра. Если значения совпадают, это хороший знак, но если есть расхождения, необходимо провести калибровку.

3. Калибровка индикатора

Для калибровки индикатора вам потребуется изменить его настройки, чтобы добиться точности отображения. Обычно это можно сделать с помощью подстроечных резисторов, которые могут быть установлены на плате индикатора. Включите индикатор и постепенно изменяйте значение резистора, пока показания индикатора не совпадут с показаниями мультиметра. Рекомендуется проводить калибровку на нескольких уровнях напряжения (например, 12 В, 13 В и 14 В), чтобы убедиться, что индикатор точно отображает значения в диапазоне, который вам нужен.

4. Проверка на разных уровнях напряжения

После калибровки проверьте индикатор на различных уровнях напряжения, чтобы убедиться, что он работает корректно в полном диапазоне. Используйте мультиметр для измерения напряжения и сравните его с показаниями индикатора. Если индикатор показывает точные значения на всех уровнях, значит, калибровка прошла успешно.

5. Заключительные проверки

После завершения тестирования и калибровки рекомендуется провести финальную проверку устройства. Убедитесь, что индикатор работает стабильно и не дает ложных срабатываний. Также проверьте, как индикатор реагирует на изменения напряжения, например, при подключении нагрузки к аккумулятору. Это поможет вам убедиться, что индикатор будет надежно работать в реальных условиях эксплуатации.

Таким образом, тестирование и калибровка индикатора напряжения АКБ являются важными этапами, которые помогут вам создать качественное и надежное устройство. Следуя этим шагам, вы сможете убедиться в точности работы вашего индикатора и его готовности к использованию.
