В мире, где автомобили стали частью повседневной жизни, умение заряжать аккумулятор самостоятельно экономит время и деньги. В этой статье мы рассмотрим, как сделать зарядное устройство для автомобильного аккумулятора своими руками, предоставив простые схемы и инструкции по изготовлению. Вы узнаете о принципах работы зарядных устройств, их основных компонентах и правилах безопасного использования, что поможет восстановить работоспособность аккумулятора и избежать проблем в будущем.

Конструкция и принцип работы зарядного устройства

Самодельное устройство для зарядки автомобильного аккумулятора должно обеспечивать его зарядку от сети с напряжением 220 вольт. По сути, зарядное устройство для автомобильного аккумулятора можно рассматривать как преобразователь электроэнергии. Оно принимает переменный ток из электросети и преобразует его до уровня 14 вольт, что соответствует напряжению, вырабатываемому автомобильной батареей. На рынке представлено множество типов зарядных устройств, от простых моделей до многофункциональных устройств с разнообразными функциями. Некоторые из них способны не только заряжать аккумулятор, но и запускать двигатель автомобиля. Такие устройства называют зарядно-пусковыми.

Кроме того, существуют и пусковые устройства, которые могут подзаряжать аккумулятор или запускать двигатель без необходимости подключения к электросети. Внутри таких приборов, помимо оборудования для преобразования электроэнергии, находится обычная батарея. Благодаря этому устройство можно считать автономным. Однако после каждой зарядки аккумулятора требуется подзарядка самого устройства, чтобы оно могло снова выполнить свою функцию в следующий раз.

Как сделать самое простое зарядное устройство для авто аккумулятора своими руками

Устройство зарядного прибора

Если рассматривать простые зарядные устройства (ЗУ), то они состоят из нескольких ключевых компонентов. Основным элементом такого устройства является понижающий трансформатор, который отвечает за снижение напряжения с 220 до 13,8 вольт. Однако трансформатор лишь уменьшает напряжение. Процесс преобразования переменного тока в постоянный выполняет диодный мост, который выпрямляет ток и разделяет его на два полюса — положительный и отрицательный. Сразу после диодного моста располагается амперметр, предназначенный для отображения силы тока. В простых устройствах обычно используются стрелочные амперметры.

В более современных зарядных устройствах применяются цифровые приборы, и помимо амперметра в схему может быть включен вольтметр. В зависимости от модели ЗУ, устройство может иметь функцию выбора напряжения. Такие зарядные устройства могут использоваться для подзарядки аккумуляторов на 12, 24 или 6 вольт. От диодного моста отходят электрические цепи с положительными и отрицательными контактами, которые подключаются непосредственно к аккумуляторной батарее. Вся схема помещается в корпус, из которого выходит электропроводка с вилкой для подключения к бытовой сети, а также провода с зажимами. Для обеспечения безопасной работы устройства и защиты от скачков напряжения оно оснащается плавким предохранителем. Это основные аспекты конструкции электросхемы.

AKA KASYAN подробно описал конструктивные особенности, принцип работы и детали сборки самодельного зарядного устройства.

Простое зарядное устройство для Автомобильного аккумулятора своими руками

Интересные факты

Вот несколько интересных фактов о том, как сделать зарядное устройство для автомобильного аккумулятора самостоятельно:

1. Принцип работы трансформатора: Многие самодельные зарядные устройства используют трансформаторы для понижения напряжения сети до безопасного уровня. Это позволяет преобразовать 220 В в 12 В, что идеально подходит для зарядки автомобильных аккумуляторов. Использование трансформатора также помогает изолировать зарядное устройство от сети, что повышает безопасность.

2. Использование диодов: В самодельных зарядных устройствах часто применяются диоды для выпрямления переменного тока в постоянный. Это необходимо, так как автомобильные аккумуляторы работают на постоянном токе. Правильный выбор диодов, способных выдерживать высокие токи, критически важен для надежной работы устройства.

3. Контроль зарядки: Важно контролировать процесс зарядки, чтобы избежать перезарядки аккумулятора, что может привести к его повреждению. Некоторые самодельные зарядные устройства используют простые схемы с резисторами и транзисторами для автоматического отключения зарядки при достижении определенного уровня напряжения, что помогает продлить срок службы аккумулятора.

Создание зарядного устройства своими руками может быть увлекательным и полезным проектом, но требует внимательности и соблюдения мер безопасности.

Принцип действия

Процесс зарядки аккумулятора достаточно прост:

1. К аккумулятору, который разрядился, подключаются клеммы зарядного устройства. Важно внимательно следить за тем, чтобы не перепутать полярность.
2. После того как клеммы надежно зафиксированы, зарядное устройство подключается к электросети.
3. В момент начала зарядки устройство выдает напряжение, а сила тока составляет от 6 до 8 ампер. Со временем сила тока уменьшается, что помогает избежать повреждения внутренних пластин аккумулятора.
4. Когда аккумулятор полностью зарядится, стрелка на приборе опустится до нуля.

Общие требования к зарядному устройству

Крайне важно установить нужные параметры уровня заряженности и плотности рабочего раствора в аккумуляторной батарее. В противном случае эффективность функционирования зарядного устройства может оказаться значительно сниженной.

Определяем нужные параметры при зарядке постоянным током

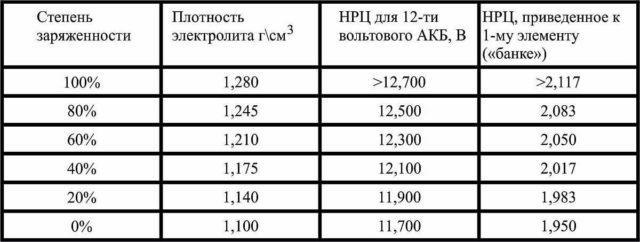

Для определения технических характеристик рекомендуем обратиться к таблице, представленной ниже.

Большинство современных автомобилей оборудованы свинцово-кислотными аккумуляторами. Для их подзарядки требуется не более 10% от общей емкости батареи. Например, если емкость аккумулятора составляет 55 Ач, то для его зарядки потребуется не более 5,5 ампер. В случае с 65 Ач — это будет 6,5 ампер и так далее. Можно использовать и меньший ток, однако в этом случае процесс зарядки будет происходить медленнее. Заряд будет поступать в аккумулятор даже при минимальном токе, но для его полного восстановления потребуется больше времени.

При проведении расчетов необходимо учитывать, что ток не должен превышать 10%. Таким образом, для полной зарядки потребуется около десяти часов. Однако это время актуально только при полной разрядке, что нежелательно. Поэтому фактическое время подзарядки зависит от степени разряда.

Чтобы определить уровень разряда, необходимо измерить напряжение:

• если аккумулятор полностью заряжен, напряжение составит примерно 12,7 вольт;
• если напряжение равно 12 вольт, это указывает на то, что батарея разряжена на половину;
• при напряжении около 11,7 вольт требуется немедленная подзарядка, так как аккумулятор почти разряжен.

Полная разрядка аккумулятора может привести к его быстрому износу. Для приблизительного расчета времени подзарядки пользователю необходимо знать разницу между фактическим напряжением и максимальным зарядом батареи. Полученное значение умножается на десять, что позволит определить время, необходимое для восстановления заряда. Например, если напряжение на разряженном аккумуляторе составляет 12,1 вольт, разница с идеальным значением будет 0,7 В. Умножив это число на 10, можно выяснить, что время, необходимое для полного заряда, составит около семи часов.

Самостоятельное изготовление автомобильного зарядного устройства: самые популярные схемы

Если вы хотите создать эффективное зарядное устройство для автомобильного аккумулятора самостоятельно, стоит рассмотреть несколько схем:

• полупроводниковый диод и лампочка;
• выпрямитель;
• зарядное устройство на основе блока питания компьютера;
• зарядное устройство из адаптера питания.

Полупроводниковый диод+лампочка

В качестве источника питания используется стандартная бытовая сеть. Для преобразования переменного тока в постоянный необходим диодный элемент. В роли источника света выступает токоограничительный резисторный компонент.

При расчете блока питания учитываются следующие параметры:

1. Ток, проходящий через источник света, необходимо определить в зависимости от мощности лампочки. Для этого мощность устройства делится на напряжение в бытовой сети. Например, для лампочки мощностью 60 Вт ток в цепи составит 0,27 ампер.
2. Далее вычисляется средний ток. Поскольку диодный элемент отсекает половину синусоиды, средний ток будет примерно равен 0,32 ампер.

Если источник света обладает высокой мощностью, итоговая величина тока нагрузки окажется невысокой. Это создает возможность использовать в схеме распространенный диод, такой как 1N4004. Его можно приобрести в магазине радиоэлектроники. Эти диоды часто применяются в маломощных блоках питания и входят в комплектацию противоугонных систем и других устройств. При сборке важно помнить один момент: полоска на корпусе диода указывает на катод, который следует подключить к положительному контакту аккумулятора.

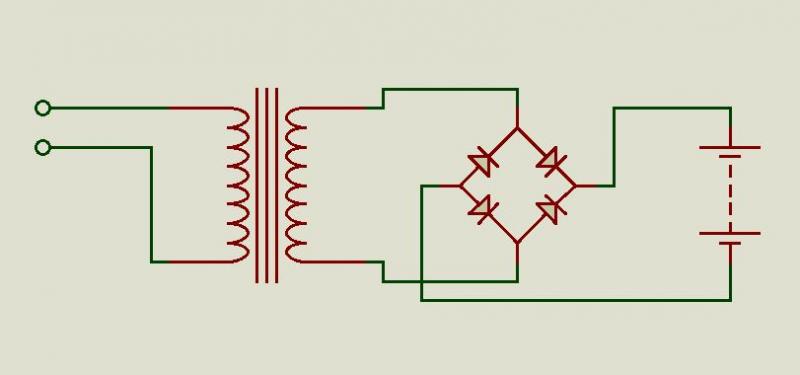

Выпрямитель

Схема с выпрямительным устройством используется в простых по конструкции фирменных зарядных устройствах. Для создания такого прибора потребуется трансформаторный блок, который должен обеспечивать выходное напряжение не менее 12,5 вольт. При этом максимальное значение напряжения не должно превышать 14 вольт. Можно использовать трансформаторы от старых советских телевизоров, которые обычно имеют две обмотки по 6,3 вольта. При последовательном подключении этих обмоток получится 12,6 вольт. Для выпрямления тока в схему необходимо включить диодный мост, который будет выполнять функцию выпрямительного устройства. Также можно собрать узел из отдельных диодов или приобрести готовое решение.

Во время работы диоды будут сильно нагреваться, поэтому в схему следует добавить радиатор из алюминиевой пластины подходящего размера. Это сделает использование диодной сборки более удобным. Установка радиатора осуществляется с помощью болта, который фиксируется в центральном отверстии. При монтаже радиатора на рабочую поверхность рекомендуется использовать термопасту для улучшения теплопередачи.

Зарядное устройство из блока питания компьютера

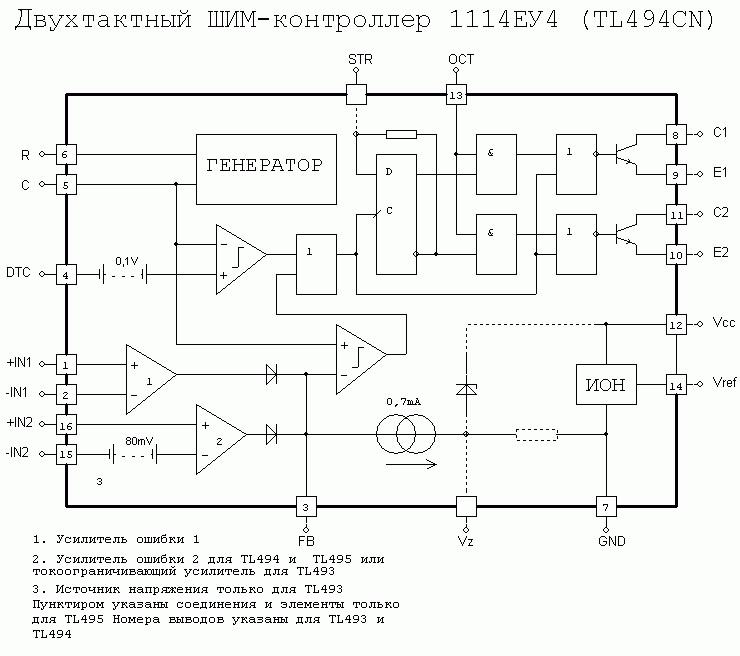

Если у вас есть старый блок питания от компьютера, его можно разобрать и извлечь все электрические цепи, оставив только следующие элементы:

• Черный провод — это заземляющий контакт, который подключается к отрицательному выходу аккумулятора;
• Красный провод — это выход с напряжением 5 вольт, к которому подключается нагрузка для корректной работы устройства;
• Желтый провод — это 12-вольтный выход, который соединяется с положительным выходом аккумулятора;
• Зеленый провод предназначен для активации преобразователя, его нужно зафиксировать внутри корпуса устройства.

Для создания мнимой нагрузки можно использовать керамический резистор. Его сопротивление должно составлять примерно 1,2 Ом, а мощность — не менее 20 Вт. Также можно использовать кусок нихромовой спирали от нагревательного устройства, который отрезается в соответствии с показаниями омметра. Поскольку нагрузка будет нагреваться, ее следует установить в корпусе блока питания рядом с вентиляционным устройством. После этого собирается корпус блока питания, а к оставшимся контактам припаиваются зажимы для подключения к аккумулятору.

Основной недостаток такого блока питания заключается в том, что он не способен полностью зарядить аккумулятор, так как 12 вольт недостаточно для этой задачи.

Если устройство планируется использовать для экстренной подзарядки, его необходимо доработать. В качестве основного компонента будет использоваться плата ШИМ-контроллера, которая предназначена для преобразования постоянного тока в переменный. Настройка выходного напряжения осуществляется путем изменения длительности сигналов при фиксированной частоте. Для этого потребуется электрическая цепь, соединенная с контактом 1 на схеме. Необходимо найти резистор, который соединяет этот контакт с 12-вольтным выходом.

Этот резистор выпаивается с помощью паяльника, а на его место устанавливается подстроечный резистор. Перед выполнением этой операции с помощью омметра нужно настроить новый элемент на аналогичное сопротивление. После подключения блока питания к сети, к его выходу подключается вольтметр. Осторожно вращая подстроечный резистор, необходимо отрегулировать напряжение до 14,5 вольт, но не выше. При увеличении сопротивления будет увеличиваться и выходное напряжение. После завершения регулировки подстроечный резистор можно выпаять из платы.

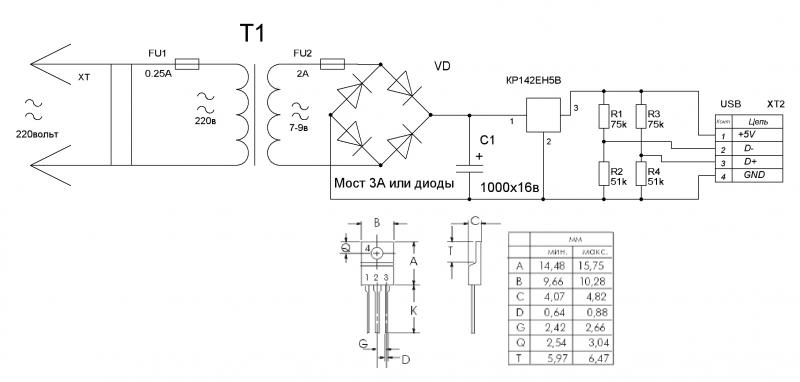

Зарядное устройство из адаптера питания

Для самостоятельной разработки источника питания допускается использование различных блоков питания, например, для зарядки ноутбуков. Однако стоит учитывать, что напряжение на таких устройствах обычно составляет около 20 вольт, что значительно превышает параметры автомобильной батареи. Поэтому необходимо снизить это значение, и для этого можно доработать схему ШИМ-контроллера. Решение данной задачи требует определенных знаний и навыков в области электроники.

В качестве ограничителя можно использовать 12-вольтовый источник света. Лампочка дальнего света стандарта Н7 имеет мощность примерно 60 Вт и пропускает около 5 ампер тока. Обычный адаптер сможет справиться с такой нагрузкой. Если максимальный ток адаптера ниже, можно использовать источники света мощностью 21 Вт, например, от задних фонарей. В этом случае ток будет составлять около 1,75 ампер, а при параллельном подключении возможно получение 3,5 ампер.

Что еще потребуется для самодельной зарядки?

Во время зарядки аккумулятора важно следить за уровнем зарядного тока. Для этого можно временно использовать тестер, который подключается в разрыв одной из цепей, ведущих к аккумулятору. Если вы стремитесь к более мощному зарядному устройству, стоит интегрировать амперметр в его конструкцию. Он устанавливается в одну из цепей питания аккумулятора внутри корпуса устройства, а его дисплей выводится на переднюю панель.

Чтобы избежать повреждений устройства из-за перепадов напряжения, рекомендуется защитить электрическую цепь предохранителем. Этот элемент должен быть рассчитан на ток, превышающий зарядный параметр на 50%. Наилучшим решением будет установка трубчатого предохранителя в соответствующий разъем.

Процесс зарядки аккумулятора, изготовленного своими руками

Зарядный ток не должен превышать 10% от номинального значения. Для гелевых аккумуляторов важно точно установить величину зарядного тока, особенно если емкость батареи невелика. Эти устройства очень чувствительны к перезарядке. В случае, если аккумулятор сильно разряжен, следует предусмотреть ограничение тока.

Процесс зарядки аккумуляторной батареи с использованием самодельного устройства осуществляется следующим образом:

1. Аккумулятор снимается с автомобиля. Для этого необходимо отключить зажимы и очистить клеммы.
2. Батарея проверяется визуально на наличие механических повреждений. Если на корпусе имеются трещины или вмятины, через которые может вытекать электролит, заряжать такую батарею не имеет смысла.
3. Если аккумулятор обслуживаемый, откручиваются крышки на корпусе. Проверяется уровень электролита в банках. При критически низком уровне добавляется дистиллированная вода. Только после этого можно начинать процесс зарядки.
4. Клеммы аккумулятора подключаются к зажимам зарядного устройства. Положительный контакт соединяется с плюсом, а отрицательный — с минусом.
5. Зарядное устройство подключается к электросети. Через определенное время, которое следует рассчитать в зависимости от степени разряда, устройство отключается.

Типичные ошибки при изготовлении самодельного зарядного устройства

Видео «Процесс сборки самодельного ЗУ»

Канал Паяльник TV опубликовал исчерпывающий обзор процесса создания самодельного автомобильного зарядного устройства.

Самое простое зарядное устройство для АКБ

Безопасность при работе с электричеством

Работа с электричеством всегда сопряжена с определенными рисками, и создание зарядного устройства для автомобильного аккумулятора не является исключением. Прежде чем приступить к сборке устройства, важно ознакомиться с основными правилами безопасности, чтобы избежать травм и повреждений оборудования.

Во-первых, перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это могут быть: мультиметр, паяльник, провода, резисторы, диоды, трансформатор и другие компоненты. Все инструменты должны быть в исправном состоянии, а рабочая зона — чистой и хорошо освещенной.

Во-вторых, всегда работайте в сухом помещении и избегайте контакта с водой. Вода является отличным проводником электричества и может привести к короткому замыканию или поражению электрическим током. Если вы работаете на улице, убедитесь, что погода сухая и нет риска дождя.

Третьим важным аспектом является использование средств индивидуальной защиты. Рекомендуется надевать резиновые перчатки и защитные очки, чтобы минимизировать риск получения травм. Это особенно важно, если вы работаете с высоковольтными компонентами или проводами.

Также стоит помнить о правильной изоляции проводов. Все соединения должны быть надежно изолированы, чтобы избежать случайного контакта с другими проводами или металлическими частями. Используйте термоусадочные трубки или изоленту для защиты оголенных участков проводов.

При работе с аккумуляторами следует соблюдать особую осторожность. Автомобильные аккумуляторы содержат серную кислоту, которая является опасной для кожи и глаз. Если вы случайно пролили кислоту, немедленно промойте пораженное место большим количеством воды и обратитесь за медицинской помощью, если необходимо.

Кроме того, при подключении и отключении аккумулятора всегда сначала отключайте отрицательную клемму, а затем положительную. Это поможет избежать искрения и повреждения электроники автомобиля.

Наконец, если вы не уверены в своих знаниях и навыках, лучше обратиться к специалисту. Работа с электричеством требует определенных знаний и опыта, и неосторожные действия могут привести к серьезным последствиям. Безопасность должна быть вашим приоритетом при создании зарядного устройства для автомобильного аккумулятора.

Тестирование и проверка работоспособности зарядного устройства

После сборки зарядного устройства для автомобильного аккумулятора крайне важно провести его тестирование, чтобы убедиться в правильности работы и безопасности использования. Этот процесс включает в себя несколько этапов, которые помогут выявить возможные ошибки и гарантировать надежность устройства.

1. Визуальная проверка

Перед тем как подключать зарядное устройство к аккумулятору, необходимо провести визуальный осмотр всех компонентов. Убедитесь, что:

• Все соединения надежно зафиксированы и не имеют повреждений.
• Изоляция проводов целая, без трещин и оголенных участков.
• Компоненты, такие как диоды и резисторы, установлены в правильной ориентации и не перегреты.

2. Проверка выходного напряжения

Следующим шагом является проверка выходного напряжения зарядного устройства. Для этого:

1. Подключите мультиметр к выходным клеммам зарядного устройства.
2. Включите устройство и проверьте, соответствует ли измеренное напряжение заявленным характеристикам (обычно это 12-14.4 В для автомобильных аккумуляторов).
3. Если напряжение ниже нормы, проверьте все соединения и компоненты на наличие неисправностей.

3. Тестирование под нагрузкой

Для более точной оценки работоспособности зарядного устройства рекомендуется провести тестирование под нагрузкой. Для этого:

• Подключите зарядное устройство к аккумулятору, который имеет низкий уровень заряда.
• Используйте мультиметр для контроля напряжения на аккумуляторе во время зарядки.
• Обратите внимание на изменение напряжения: оно должно постепенно увеличиваться по мере зарядки аккумулятора.

4. Проверка температуры

Во время работы зарядного устройства важно следить за его температурой. Перегрев может свидетельствовать о неисправности. Для этого:

• Регулярно проверяйте температуру корпуса зарядного устройства и его компонентов.
• Если устройство становится слишком горячим, отключите его и проверьте на наличие коротких замыканий или перегрузок.

5. Финальная проверка

После завершения всех тестов и устранения возможных неисправностей, проведите финальную проверку:

• Убедитесь, что зарядное устройство работает стабильно и не вызывает никаких посторонних шумов или запахов.
• Проверьте, что оно отключается автоматически при достижении полного заряда аккумулятора, если такая функция предусмотрена.

Тестирование и проверка работоспособности зарядного устройства — это ключевые этапы, которые помогут избежать неприятных ситуаций в будущем и гарантировать безопасность эксплуатации устройства. Следуя этим рекомендациям, вы сможете создать надежное и эффективное зарядное устройство для автомобильного аккумулятора.

Обслуживание и уход за самодельным зарядным устройством

После того как вы успешно собрали свое зарядное устройство для автомобильного аккумулятора, важно правильно ухаживать за ним, чтобы обеспечить его долговечность и эффективность. Правильное обслуживание поможет избежать поломок и повысит безопасность использования устройства.

Регулярная проверка компонентов

Первым шагом в обслуживании вашего зарядного устройства является регулярная проверка всех его компонентов. Убедитесь, что:

• Трансформатор: нет перегревов, повреждений изоляции и коррозии на выводах.
• Выпрямитель: диоды не имеют трещин и не перегреваются при работе.
• Конденсаторы: отсутствуют вздутия или утечки, которые могут указывать на их выход из строя.
• Кабели и соединения: все соединения надежны, без коррозии и механических повреждений.

Чистка устройства

Накапливающаяся пыль и грязь могут негативно сказаться на работе зарядного устройства. Рекомендуется периодически очищать устройство от загрязнений:

• Используйте сухую мягкую ткань для протирки внешних поверхностей.
• При необходимости, используйте сжатый воздух для удаления пыли из труднодоступных мест.

Проверка работоспособности

Регулярно проверяйте работоспособность зарядного устройства. Для этого:

• Подключите устройство к исправному аккумулятору и проверьте, происходит ли зарядка.
• Измерьте выходное напряжение с помощью мультиметра, чтобы убедиться, что оно соответствует заявленным характеристикам.

Хранение устройства

Если вы не планируете использовать зарядное устройство в течение длительного времени, важно правильно его хранить:

• Храните устройство в сухом и прохладном месте, защищенном от прямых солнечных лучей.
• Избегайте хранения в местах с высокой влажностью или температурными колебаниями.

Безопасность при использовании

Не забывайте о безопасности при использовании самодельного зарядного устройства:

• Перед подключением устройства к аккумулятору убедитесь, что оно отключено от сети.
• Используйте защитные очки и перчатки, особенно при работе с кислотными аккумуляторами.
• Не оставляйте устройство без присмотра во время зарядки.

Соблюдение этих простых правил поможет вам продлить срок службы вашего самодельного зарядного устройства и обеспечить его безопасную эксплуатацию. Регулярное обслуживание и внимание к деталям — залог надежной работы вашего устройства на протяжении многих лет.
