В статье рассмотрим замену предохранителей на автомобиле ВАЗ 2108 — важную процедуру для исправности электрической системы. Узнаете, где находится блок предохранителей, какие типы используются и схему их расположения. Правильная замена предохранителей поможет избежать поломок и обеспечит надежную работу электрических компонентов.

Расположение и электросхема

В автомобилях старого образца, выпущенных до 1998 года включительно, блок предохранителей (БП) обозначается кодом 17.3722. Этот блок имеет пластиковый корпус, внутри которого размещена микросхема. К ней подключаются провода от электрических устройств, а также так называемые бочковые предохранители, выполненные в форме бочонка.

Что касается автомобилей более поздних годов выпуска, то в них БП обозначаются маркировкой 2114-3722010-60. Эти транспортные средства, в отличие от своих предшественников, используют плавкие предохранители (ПП). Кроме того, различия в монтажных блоках старых и новых моделей заключаются в их электросхемах. Важно отметить, что независимо от типа двигателя автомобиля (карбюраторный или инжекторный), сам БП и его схема могут варьироваться в зависимости от года выпуска.

Также стоит упомянуть, что некоторые отечественные автолюбители считают, что расположение компонентов БП и его электросхема зависят от способа подачи топлива. Однако это не так.

В автомобилях ВАЗ 2108, независимо от года выпуска и типа БП, устройства располагаются в подкапотном пространстве под ветровым стеклом, прямо напротив места водителя.

Что касается различий между старыми и новыми блоками:

• обозначение ПП на обоих блоках отличается;
• сами ПП могут иметь различные номиналы;
• в более современных моделях на электросхеме отсутствуют реле вентилятора охлаждения и устройства для омывания заднего стекла.

Как поменять Монтажный блок Предохранителей на автомобиле Ваз 2109

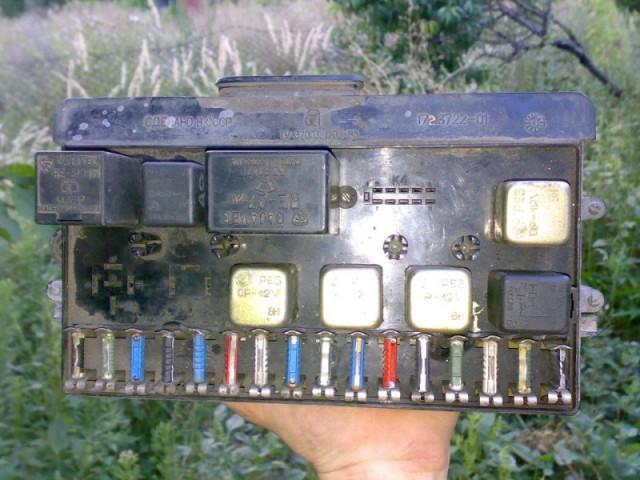

БП старого типа

Для того чтобы вы могли ознакомиться как с блоком питания старого, так и нового образца, давайте рассмотрим электрическую схему и назначение каждой отдельной коробки.

Также важно объяснить нашим читателям функции реле.

Интересные факты

Вот несколько интересных фактов о замене предохранителей на ВАЗ 2108:

1. Локация предохранителей: На ВАЗ 2108 предохранители находятся в специальном блоке, который расположен под панелью приборов с левой стороны. Это место может быть неочевидным для новичков, и важно знать, что для доступа к блоку может потребоваться снять защитную крышку.

2. Типы предохранителей: ВАЗ 2108 использует предохранители различных типов, включая стеклянные и пластиковые. При замене важно выбирать предохранители с правильным номиналом, чтобы избежать перегрузки цепи и повреждения электрооборудования.

3. Проверка предохранителей: Перед заменой предохранителя можно проверить его целостность визуально или с помощью мультиметра. Если проволока внутри предохранителя перегорела, это явный признак того, что его нужно заменить. Однако важно также выяснить причину перегоревшего предохранителя, чтобы избежать повторной замены.

ВАЗ 21099 — Замена блока предохранителей (старого образца)

Блок нового типа

В следующем разделе мы проанализируем электрическую схему и функции элементов блока питания нового типа.

Также мы уделим внимание назначению каждого элемента блока питания.

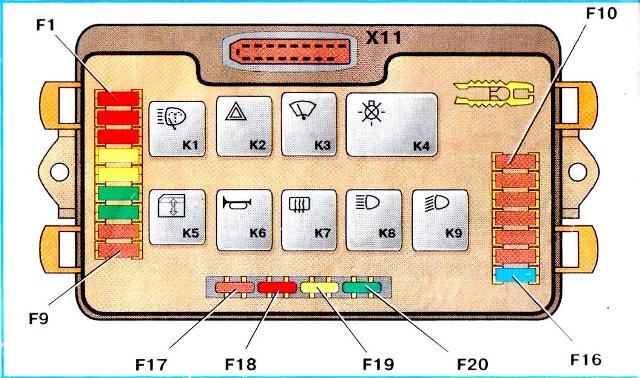

Представляем таблицу с назначением компонентов блока питания нового образца.

Пошаговая инструкция по замене

Процесс замены блока предохранителей в автомобилях с блоками питания как нового, так и старого образца практически идентичен. Основное отличие заключается лишь в назначении отдельных компонентов блока.

1. В первую очередь откройте капот и отключите аккумулятор от питания. Все работы, связанные с заменой элементов или электрическими системами, следует выполнять при отключенном аккумуляторе.
2. Найдите блок предохранителей, который расположен в области ветрового стекла, напротив водительского сиденья. Он скрыт под пластиковой накладкой. Снимите крышку, чтобы получить доступ к блоку предохранителей.
3. На обратной стороне пластиковой накладки вы обнаружите схему, на которой указаны расположение и назначение каждого предохранителя. Например, если вам нужно заменить предохранитель, отвечающий за работу габаритных огней, освещения салона или топливного насоса, воспользуйтесь этой схемой. Для извлечения предохранителя используйте специальный пинцет. Если требуется заменить реле, аккуратно вытащите его, покачивая вверх и вниз.
4. Установите новый элемент вместо вышедшего из строя. Обратите внимание на его номинал — он должен совпадать с оригиналом. Не забудьте подключить аккумулятор обратно.

Видео «Переделка БП на примере ВАЗ 2109»

В этом видео демонстрируется процесс замены блока питания старого образца на новый, используя автомобиль ВАЗ 2109 в качестве примера.

https://youtube.com/watch?v=VMIKX6_vqiU

Необходимые инструменты и материалы

Для замены предохранителей на автомобиле ВАЗ 2108 вам понадобятся следующие инструменты и материалы:

• Набор предохранителей: Убедитесь, что у вас есть запасные предохранители, соответствующие номиналам, установленным в вашем автомобиле. Обычно в ВАЗ 2108 используются предохранители на 5, 10, 15 и 20 ампер.
• Плоскогубцы: Они могут понадобиться для извлечения старых предохранителей, особенно если они застряли в гнезде.
• Отвертка: В некоторых случаях может потребоваться отвертка для снятия крышки блока предохранителей или других элементов, которые могут мешать доступу к предохранителям.
• Фонарик: Если вы работаете в условиях недостаточной освещенности, фонарик поможет вам лучше видеть, что происходит в блоке предохранителей.
• Перчатки: Рекомендуется использовать перчатки, чтобы защитить руки от возможных повреждений и загрязнений.
• Инструкция по эксплуатации автомобиля: В ней вы найдете информацию о расположении предохранителей и их номиналах, что поможет вам правильно выбрать замену.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы под рукой. Это поможет избежать лишних задержек и сделает процесс замены предохранителей более эффективным.

Проверка работоспособности новых предохранителей

После установки новых предохранителей на ВАЗ 2108 важно убедиться в их работоспособности, чтобы избежать дальнейших проблем с электрической системой автомобиля. Для этого следуйте следующим шагам:

1. Визуальный осмотр: Перед установкой новых предохранителей внимательно осмотрите их на предмет повреждений. Убедитесь, что они не имеют трещин, сколов или других видимых дефектов. Также проверьте, что контакты предохранителей чистые и не окислены.
2. Установка предохранителей: Установите новые предохранители в соответствующие гнезда. Убедитесь, что они плотно сидят и не имеют люфта. Неправильная установка может привести к их перегоранию или плохому контакту.
3. Проверка электрических цепей: После установки предохранителей включите зажигание и проверьте работу всех электрических систем, которые защищаются новыми предохранителями. Например, если вы заменили предохранитель, отвечающий за фары, включите фары и убедитесь, что они работают корректно.
4. Использование мультиметра: Для более точной проверки можно использовать мультиметр. Установите его в режим измерения напряжения и проверьте, поступает ли напряжение на выходе предохранителя. Если напряжение отсутствует, это может указывать на проблему в цепи или на неисправность самого предохранителя.
5. Тестирование под нагрузкой: Если возможно, протестируйте предохранители под нагрузкой. Это можно сделать, включив устройства, которые зависят от предохранителей, например, магнитолу или обогрев сидений. Если предохранитель не срабатывает и устройства работают, значит, он исправен.
6. Запись результатов: Ведите запись всех проверок и замен предохранителей. Это поможет вам отслеживать, какие предохранители были заменены и когда, а также выявить возможные повторяющиеся проблемы в электрической системе.

Следуя этим шагам, вы сможете убедиться в работоспособности новых предохранителей и предотвратить возможные проблемы с электрической системой вашего автомобиля ВАЗ 2108. Если после всех проверок предохранители продолжают перегорать, стоит обратиться к специалисту для диагностики электрической системы.

Советы по профилактике и предотвращению перегрева предохранителей

Предохранители в автомобиле ВАЗ 2108 играют важную роль в защите электрической системы от коротких замыканий и перегрузок. Однако, чтобы они выполняли свои функции эффективно, необходимо следить за их состоянием и принимать меры по профилактике перегрева. Вот несколько советов, которые помогут вам избежать проблем с предохранителями.

1. Регулярная проверка состояния предохранителей: Периодически осматривайте предохранители на наличие повреждений, коррозии или обгоревших контактов. Если вы заметили, что предохранитель имеет черные или обгоревшие участки, его следует заменить.

2. Использование предохранителей правильного номинала: Убедитесь, что вы используете предохранители с правильным номиналом для каждого конкретного устройства. Установка предохранителей с более высоким номиналом может привести к перегреву и повреждению проводки.

3. Проверка электрической проводки: Регулярно проверяйте состояние проводки, особенно в местах, где она может подвергаться механическим повреждениям или воздействию влаги. Изолированные или поврежденные провода могут вызвать короткое замыкание и перегрев предохранителей.

4. Избегайте перегрузки электрической системы: Не подключайте слишком много электрических устройств одновременно, так как это может привести к перегрузке системы и перегреву предохранителей. Если вы планируете установить дополнительные аксессуары, убедитесь, что ваша электрическая система может их поддерживать.

5. Установка дополнительных предохранителей: Если вы часто сталкиваетесь с перегревом предохранителей, рассмотрите возможность установки дополнительных предохранителей или реле для распределения нагрузки. Это поможет снизить риск перегрева и повреждения.

6. Обращение к специалистам: Если вы не уверены в состоянии своей электрической системы или не можете определить причину перегрева предохранителей, лучше обратиться к квалифицированному специалисту. Профессиональная диагностика поможет выявить скрытые проблемы и предотвратить серьезные поломки.

Следуя этим советам, вы сможете значительно снизить риск перегрева предохранителей в вашем автомобиле ВАЗ 2108 и обеспечить надежную работу электрической системы. Помните, что профилактика всегда проще и дешевле, чем устранение последствий неисправностей.
