В этой статье рассмотрим, как снять и заменить предохранители на Daewoo Nexia. Предохранители защищают электрическую систему автомобиля от перегрузок и коротких замыканий. Зная расположение блока предохранителей и правила замены, вы сможете избежать поломок и сэкономить на ремонте. Мы предоставим схемы, характеристики предохранителей, а также фото и видеоинструкции для упрощения процесса замены.

Расположение и электросхема

На автомобиле Nexia используется электрическое оборудование с постоянным током, имеющее номинальное напряжение 12 вольт. Все электрические устройства в этом автомобиле подключены по единой схеме. В частности, отрицательные выводы оборудования соединены с кузовом автомобиля, который выполняет роль второго провода. Питание всех устройств осуществляется от двух источников: когда двигатель не работает, питание идет от аккумулятора (АКБ), а при работающем двигателе — от генератора.

Блок предохранителей (БП) и реле в модели Daewoo Nexia располагаются в нижней части торпеды, с левой стороны панели приборов. В автомобилях, выпущенных до 2008 года, БП обозначен как N100, а в более поздних моделях — как N150. Следует отметить, что конструкция, схема и назначение компонентов БП идентичны. Различия касаются лишь доступа к ним из-за особенностей конструкции торпеды.

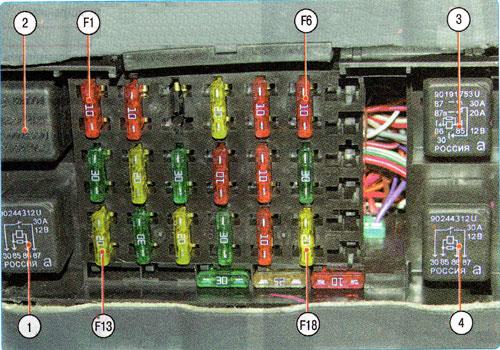

Представляем вашему вниманию схему БП и реле с описанием всех элементов.

Также может быть полезным описание реле.

Nexia — №47 — Как снять блок предохранителей — дэу нексия

Процесс снятия и замены

Если вам необходимо заменить предохранитель, важно помнить, что новый элемент должен иметь такую же мощность, как и сгоревший.

Предохранители могут быть взаимозаменяемыми, но следует учитывать, что различные цепи в электропроводке вашего автомобиля требуют разной степени защиты. Если вы не уверены в мощности сгоревшего элемента, просто посмотрите на него: на корпусе указаны цифры, обозначающие его мощность.

Если вы недавно заменили предохранитель, и он снова перегорел почти сразу, это может указывать на наличие короткого замыкания. В первую очередь необходимо устранить причину проблемы, проверив участок проводки, за который отвечает реле или предохранитель. На практике основными факторами, приводящими к частым поломкам, являются поврежденные или изношенные провода. Поэтому перед заменой элемента лучше всего проверить состояние проводки.

Также не стоит устанавливать самодельные устройства. Часто водители совершают такие ошибки, которые не приводят ни к чему хорошему. Теперь перейдем к процессу замены предохранителей.

1. Откройте капот вашего автомобиля и найдите аккумуляторную батарею. Прежде чем приступить к работе с блоком, отключите аккумулятор, сняв минусовую клемму.
2. Найдите место установки блока предохранителей и снимите защитную пластиковую крышку.
3. Затем вам нужно определить, какой элемент, по вашему мнению, вышел из строя. Если у вас не работает печка или прикуриватель, это не обязательно означает, что предохранитель неисправен. Проблема может заключаться в самом устройстве. Тем не менее, блок предохранителей следует проверить в первую очередь. Чтобы найти нужный предохранитель, вы можете воспользоваться схемой, размещенной на нашем сайте, или посмотреть на обратной стороне крышки, где указаны элементы, отвечающие за электрооборудование.
4. Если элемент действительно неисправен, то плавкая нить внутри него будет повреждена или перегоревшей. Если вы заметили, что пластиковый корпус элемента расплавился, это может свидетельствовать не только о его поломке, но и о коротком замыкании, которое привело к расплавлению. Также стоит отметить, что иногда визуально деталь может выглядеть целой, хотя соединение внутри нити нарушено. В таком случае вам потребуется проверить состояние элемента с помощью омметра или установить новый предохранитель в гнездо. Для демонтажа детали используйте специальные щипцы.
5. Установите новый элемент с необходимым номиналом. Как уже упоминалось, номинал (цифры на предохранителе) должен совпадать. Проверьте работоспособность электрооборудования, которое ранее не функционировало должным образом.
6. Для замены реле следуйте аналогичной инструкции. Сначала определите, какое именно реле нужно заменить. Извлеките его, аккуратно потянув вверх и вниз. Делайте это осторожно, чтобы не повредить гнездо. Чтобы проверить работоспособность реле, установите на его место исправное устройство.
7. После завершения всех работ по замене установите на место крышку монтажного блока и подключите аккумуляторную батарею.

Интересные факты

Вот несколько интересных фактов о том, как снять и заменить предохранители на Daewoo Nexia:

1. Локация предохранителей: На Daewoo Nexia предохранители расположены в двух местах: в салоне под приборной панелью и в моторном отсеке. Это позволяет быстро получить доступ к предохранителям, отвечающим за различные системы автомобиля, такие как освещение, аудиосистема и другие электрические компоненты.

2. Индикаторы неисправностей: На крышке блока предохранителей обычно указаны схемы и значения предохранителей. Это помогает водителям быстро определить, какой предохранитель отвечает за ту или иную функцию, что значительно упрощает процесс диагностики и замены.

3. Правильный выбор предохранителей: При замене предохранителей важно использовать предохранители с тем же номиналом, что и оригинальные. Использование предохранителей с неправильным значением может привести к повреждению электрической системы автомобиля или даже к возгоранию. На большинстве предохранителей есть маркировка, указывающая на их номинал, что облегчает выбор.

Вот блок предохранителей ДЭУ Нексия n 100 .n 150. 1994 — 2016 г.Что за что отвечает.

Видео от Евгения Зыбкина «Назначение предохранителей Daewoo Nexia»

В данном видео автор представляет уникальную книгу по эксплуатации Daewoo Nexia, в которой подробно изложены схема и характеристики всех компонентов монтажного блока.

НЕКСИЯ ПРЕДОХРАНИТЕЛИ

Советы по выбору предохранителей

При выборе предохранителей для Daewoo Nexia важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу электрической системы автомобиля. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

• Тип предохранителей: Убедитесь, что вы выбираете предохранители, соответствующие типу, установленному в вашем автомобиле. Наиболее распространенные типы предохранителей для Daewoo Nexia – это мини и стандартные предохранители. Проверьте руководство пользователя, чтобы узнать точные спецификации.
• Номинал предохранителей: Каждый предохранитель имеет свой номинал, измеряемый в амперах (А). Номинал предохранителя должен соответствовать требованиям конкретной электрической цепи. Установка предохранителя с более высоким номиналом может привести к повреждению проводки или компонентов, в то время как предохранитель с низким номиналом может срабатывать слишком часто.
• Качество предохранителей: Выбирайте предохранители от известных производителей, чтобы избежать проблем с качеством. Некачественные предохранители могут не сработать в случае перегрузки, что приведет к повреждению электрооборудования. Проверяйте упаковку на наличие сертификатов качества.
• Совместимость: Убедитесь, что предохранители, которые вы собираетесь купить, совместимы с вашей моделью Daewoo Nexia. Некоторые предохранители могут отличаться по размеру и конструкции, что может привести к неправильной установке.
• Запасные предохранители: Рекомендуется иметь в запасе несколько предохранителей различных номиналов. Это позволит быстро заменить сгоревший предохранитель и избежать длительных простоев автомобиля.
• Проверка состояния: Перед покупкой предохранителей проверьте их состояние. Если предохранитель имеет видимые повреждения, такие как трещины или обгоревшие участки, его следует заменить.

Следуя этим советам, вы сможете выбрать подходящие предохранители для вашего автомобиля Daewoo Nexia, что обеспечит надежную работу электрической системы и предотвратит возможные проблемы в будущем.

Проверка работоспособности предохранителей

Перед тем как приступить к замене предохранителей на Daewoo Nexia, важно убедиться в их работоспособности. Это поможет избежать ненужных затрат на замену исправных предохранителей и сэкономит ваше время.

Для проверки предохранителей вам понадобятся следующие инструменты:

• Мультиметр или тестер
• Плоскогубцы (если предохранитель необходимо извлечь)
• Лупа (для визуального осмотра)

Первым шагом является локализация блока предохранителей. На Daewoo Nexia он обычно находится под приборной панелью со стороны водителя или в моторном отсеке. Убедитесь, что автомобиль выключен, и ключи извлечены из замка зажигания.

После того как вы нашли блок предохранителей, откройте его крышку. На внутренней стороне крышки обычно имеется схема, показывающая, какой предохранитель за что отвечает. Это поможет вам быстро найти нужный предохранитель для проверки.

Теперь перейдем к проверке предохранителей:

1. Визуальный осмотр: Осмотрите предохранитель на наличие видимых повреждений. Если стеклянная часть предохранителя потемнела или перегорела, это явный признак его неисправности.
2. Использование мультиметра: Установите мультиметр в режим измерения сопротивления (омметр). Подключите щупы мультиметра к выводам предохранителя. Если мультиметр показывает нулевое или близкое к нулю сопротивление, предохранитель исправен. Если же значение сопротивления бесконечно, предохранитель перегорел.

Если вы обнаружили, что предохранитель неисправен, его необходимо заменить. Перед заменой убедитесь, что новый предохранитель соответствует номиналу старого. Номинал предохранителя можно найти на его корпусе или в схеме, расположенной на крышке блока предохранителей.

После замены предохранителя закройте блок и проверьте работоспособность соответствующей электрической системы. Если система не заработала, возможно, проблема кроется в другом месте, и стоит обратиться к специалисту.

Частые проблемы и их решения

При эксплуатации автомобиля Daewoo Nexia владельцы могут столкнуться с различными проблемами, связанными с электрической системой. Одной из наиболее распространенных причин неисправностей является перегорание предохранителей. В этом разделе мы рассмотрим наиболее частые проблемы, связанные с предохранителями, и предложим решения для их устранения.

1. Перегоревшие предохранители

Перегоревшие предохранители могут быть вызваны различными факторами, такими как короткое замыкание, перегрузка цепи или неисправность подключенных устройств. Если вы заметили, что какое-либо электрическое устройство в вашем автомобиле не работает, первым делом проверьте предохранители.

Решение: Для проверки предохранителей откройте блок предохранителей, который находится под приборной панелью или в моторном отсеке. Используйте пинцет или специальный инструмент для извлечения предохранителя и проверьте его целостность. Если предохранитель перегорел, замените его на новый с аналогичными характеристиками (ампераж). Не забудьте проверить, нет ли причин, по которым предохранитель мог перегореть, прежде чем устанавливать новый.

2. Неправильный выбор предохранителя

Использование предохранителей с неправильным номиналом может привести к их преждевременному перегоранию или, наоборот, к повреждению электрических компонентов. Например, установка предохранителя с более высоким амперажем может не защитить цепь от перегрузки.

Решение: Всегда заменяйте предохранители на аналогичные по номиналу. В руководстве пользователя вашего автомобиля указаны характеристики предохранителей для каждой цепи. Если вы не уверены, какой предохранитель использовать, обратитесь к специалисту или в сервисный центр.

3. Коррозия контактов

Коррозия на контактах предохранителей может привести к плохому контакту и, как следствие, к перегреву и перегоранию предохранителей. Это особенно актуально для автомобилей, которые эксплуатируются в условиях повышенной влажности или в регионах с агрессивным климатом.

Решение: Регулярно проверяйте состояние контактов предохранителей. Если вы заметили коррозию, аккуратно очистите контакты с помощью специального средства для удаления коррозии или мелкой наждачной бумаги. После очистки рекомендуется нанести защитное средство, чтобы предотвратить повторное появление коррозии.

4. Неисправные электрические устройства

Если предохранитель перегорает сразу после замены, это может указывать на неисправность подключенного устройства, например, фары, стеклоочистителя или аудиосистемы. В таком случае необходимо провести диагностику этих устройств.

Решение: Отключите подозрительное устройство и замените предохранитель. Если новый предохранитель не перегорает, значит, проблема в самом устройстве. В этом случае рекомендуется обратиться к специалисту для диагностики и ремонта.

Следуя этим рекомендациям, вы сможете эффективно справляться с проблемами, связанными с предохранителями на вашем Daewoo Nexia, и поддерживать электрическую систему автомобиля в исправном состоянии.
