Всем привет!

Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

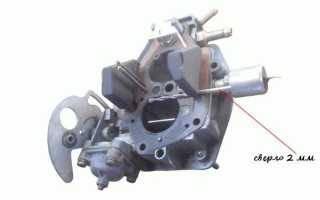

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков. Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесь Подводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Всем привет!

Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы нарыл» с нескольких сайтов… поехали

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Как регулировать и настроить карбюратор Солекс

Карбюратор является одной из самых важных частей любого автомобиля. Одним из самых востребованных считается карбюратор Солекс, особенно распространены его модификации 21053, 21083, 21073, 21041. Эти карбюраторы имеют торрировочные данные и большими сечениями диффузоров.

Базовой модификацией карбюратора Солекс является тип 21083. Он рассчитан на поперечные зубья двигателей, имеет наименьшее сечение диффузоров. Все модификации карбюратора практически идентичны, однако, они применяются для разных двигателей. Независимо от типа карбюратора, настройка любого Солекса осуществляется одинаково.

Устройство карбюратора Солекс

Солекс относится к эмульсионному типу, который изначально устанавливается на автомобили с бесконтактной системой зажигания. Он оснащен двумя камерами с дроссельными заслонками, а также дозировочными системами камер, переходными системами для первой и второй камеры, а также системой холостых оборотов только для первой камеры.

Солекс имеет следующую комплектацию:

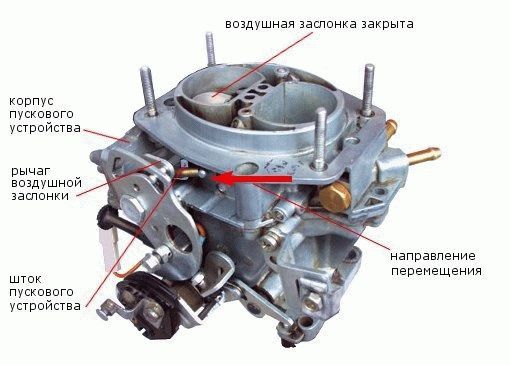

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос.
3. Экономайзер мощностных режимов.

Регулировка/настройка карбюратора СОЛЕКС 21083 на ВАЗ — часть 3-я финальная

Карбюратор SOLEX . Ремонт ,тюнинг и установка на авто!

Уровень топлива в поплавковой камере kawasaki zzr 400

Настройка Солекса

Очень многие водители стремятся установить на свой автомобиль карбюратор типа Солекс, так как на данный момент, этот карбюратор считается одним из лучших. Он отлично работает в любых условиях, даже при серьезном переливе. Многие ошибочно полагают, что самое сложное в данной ситуации – установка карбюратора, но на самом деле его настройка и регулировка также нередко вызывает сложности.

Некоторые предпочитают передавать работу по установке или настройке карбюраторов специально обученным людям, однако, большинство автомобилистов стремятся делать всю возможную работу самостоятельно, испытывают к этому большой интерес.

Порядок настройки карбюратора выглядит следующим образом:

1. Выставляем уровень в поплавковых камерах. Как правило, в мануале уровень выставляется при помощи специальных поплавков при помощи специального шаблона. Это непростой способ, если нет специальной заводской настройки. Если же заводской настройки нет – сделать ее нужно самостоятельно. Для этого необходимо завести двигатель и дать ему несколько минут для разогрева. Потом глушим двигатель и снимаем топливный шланг. Делать это нужно осторожно, так как из шланга выливается немало бензина. Если бензин под давлением польется в камеру – показания будут смазаны. Теперь откручиваем крышку карбюратора и снимаем трос подсоса. Аккуратно, горизонтально, поднимаем крышку карбюратора. В противном случае поплавки будут повреждены. Необходимо измерить расстояние от поверхности бензина до крышки самого Солекса. Мерить нужно в каждой камере, так как уровень в них не одинаковый, а значит и расстояние будет разным. Нормой является 25-35 мм. Для расчетов следует брать среднее значение двух камер. В случае, если уровень меньше или больше нормы, необходимо отогнуть поплавок в нужную сторону и слить часть бензина. Важный момент – нельзя регулировать уровень бензина не заводя двигатель, так как на заведенном в конечном итоге получите перелив бензина.
2. Второй этап настройки – установка холостого хода двигателя. Для этого двигатель рекомендуется прогреть до нормального температурного режима. После этого двигатель глушат и начинают настройку. Теперь при помощи отвертки необходимо найти винт качества смеси в отверстии подошвы карбюратора, этот винт следует повернуть направо до упора, но без применения силы. После этого следует аккуратно завести двигатель и убрать подсос. При помощи винта устанавливают допустимое минимальное количество оборотов. Оно должно обеспечивать постоянную, устойчивую работу двигателя и при этом его разряжение должно быть минимальным. Нормальное количество оборотов – 500 – 1200, в этом случае можно точно сказать, что карбюратор в порядке. Винт качества заворачиваем до тех пор, пока двигатель не начнет работать неустойчиво. Потом возвращаем его на нормальную работу путем поворота на 1-2 оборота назад.Теперь нужно выставить обороты, оптимальным значением является 800-900 оборотов, но это число следует регулировать индивидуально. Винт крутят до тех пор, пока не поймают оптимальное соотношение.
3. При настройке холостого хода могут возникнуть некоторые трудности. Очень часто бывает так, что при вращении винта качества двигатель не реагирует на него. В нормальном случае он должен работать нестабильно, винтом можно его регулировать. Если же этого не происходит – значит в канал холостого хода попадает бензин и винт не может его перекрыть. Причиной возникновения такой ситуации может служить слишком большой жиклер, если плохо закручена заглушка, а также если сам жиклер деформирован. Диагностика проблемы может быть проведена так – на работающем в режиме холостого хода двигателе снимают клапан. При этом двигатель должен заглохнуть. Если двигатель выключился – проблема в большом жиклере. Если же нет – значит бензин поступает мимо жиклера. В этом случае нужно проверить стопорный винт второй камеры, который обеспечивает плавность открытия дроссельной заслонки.

Регулировка и настройка карбюратора СОЛЕКС ВАЗ вслепую без приборов

Классическая регулировка

Она рекомендована производителем и даёт лучшие результаты.

1. Для начала рекомендуется провести настройку высоты поплавков. Нужно измерить линейкой ровно 34 мм от прокладки крышки карба до верха поплавка (действия проводятся в перевёрнутом состоянии крышки). Путём воздействия на язычок поплавка, проводится настройка.
2. После этого корректируется ход поплавка. Измеряется зазор до нижнего края указателя. После этого деталь поднимается, дистанция заново замеряется. Это и есть полный ход. Если нет совпадения с заводскими значениями, язычок подгибается.

После окончания проведения настройки, надо убедиться в правильности проведённых действий. Если крышку поставить горизонтально — игла должна быть открытой, а поплавок, стоять параллельно плоскости.

Если после проведения регулировки, параллельности добиться не удаётся ни при каких усилиях, значит, неисправен игольчатый клапан. Его надо заменить, и заново откорректировать ПК.

Проверка карбюраторов Солекс

Перед регулировкой карбюратора следует проверить, не попали ли на дроссельные заслонки посторонние предметы. Если в карбюратор попадет посторонний предмет – это неизбежно приведет к необходимости проводить капитальный ремонт двигателя.

После выполненной настройки следует проверить работу насоса-ускорителя. При открытии дроссельной заслонки из распылителя должны появиться струйки бензина. Если они появляются не сразу, в начале движения автомобиль будет сильно тормозить.

Для того, чтобы почистить карбюратор, его нужно разобрать. Для начала выкручиваем воздушные и топливные жиклеры и эмульсионные трубки. Расположение каждого элемента нужно запомнить, так как это важно для последующей сборки карбюратора.

Чтобы проверить целостность диафрагмы, необходимо открутить крышку экономайзер мощностных режимов. Понять, что диафрагма сломана можно по следующим признакам:

1. Двигатель не глохнет полностью даже при закрученном винте.
2. При выключении зажигания может наблюдаться самовоспламенение.
3. Неустойчивая работа двигателя.
4. Перерасход топлива при езде.

После проверки диафрагмы карбюратор следует почистить. Делать это нужно аккуратно, при помощи только воздуха или, если загрязнения очень серьезные, с помощью мягкой медной проволоки. Лучше всего чистить карбюратор Солекс методом продува, при чем продувать следует все его детали стараясь направить загрязнения далеко наружу. Далее закрываем крышку и смазываем все трущиеся поверхности карбюратора. Делать это следует после того, как промоете его внешнюю часть.

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

• засорение топливного жиклера ГДС;
• попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
• деформация нижней поверхности основного корпуса вследствие перегрева;
• выход из строя диафрагмы ускорительного насоса;
• дефект электромагнитного клапана;
• ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

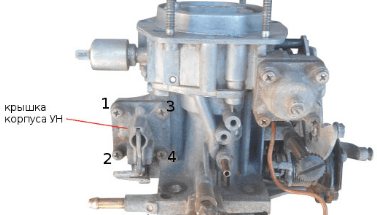

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Карбюраторные модели ВАЗ – это классика отечественного автопрома, от которой никуда не деться. При всех недостатках таких автомобилей, они обладают одним достоинством, делающим их популярными среди водителей – низкая цена. Многие покупают ВАЗ 21083 с карбюратором в качестве первого автомобиля.

Тюнинг карбюратора Солекс

Причиной, по которой владельцы автомобилей хотят прокачать карбюратор и провести его тюнинг состоит в том, что после выполнения таких процедур, автомобиль станет более мощным и динамичным.

Изначально, при заводской настройке карбюратора, при резком открытии дроссельной заслонки падает скорость потока воздуха, из-за этого топлива в карбюратор поступает меньше. Как следствие, падает мощность карбюратора при работе его на низких оборотах. Причиной такого явления служит то, что простая конструкция карбюратора разработчиками была объединена с острой характеристикой крутящего момента.

Самый простой тюнинг карбюратора Солекс представляет собой небольшие работы над улучшением его мощности. Последовательность выполнения работ следующая:

• Аккуратно разбираем карбюратор.
• Если предварительно не промыли – моем все детали и продуваем воздухом. Разделяем его на две половины.
• Теперь обратите внимание на ось воздушной заслонки. На ней расположены сильно выступающие винты, которые создают дополнительное сопротивление при движении автомобиля. Их необходимо сгладить.
• В верхней части достаньте оську и воздушную заслонку, заслонку посильнее заточите.
• Из нижней части нужно вынуть дроссельные заслонки и их оси. Теперь, необходимо сделать заслонки более крупными, для этого следует использовать напильник. Внутрь оси прячем шляпки винтов, можно решить эту проблему используя винты с конусной шляпкой. После выполнения этих процедур дроссельный механизм собирается снова.

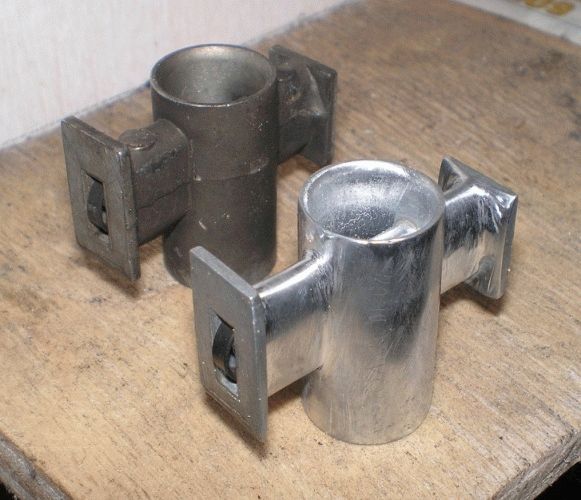

• Переходим к тюнингу диффузоров. Для малых диффузоров идеальным вариантом будет создание ножек в форме крыла, так как такая форма обладает лучшими характеристиками аэродинамики. Также следует поправить погрешность отливки корпуса и сгладить все острые углы.
• На классическом ускорительном насосе рекомендуют устанавливать две трубки в одну камеру. Однако, некоторые опытные автомобилисты утверждают, что такое расположение трубок приводит к «провалам». Можно попробовать такой вариант – установить по одной трубке в каждую камеру. При этом очень важно выставить их между стенкой и дроссельной заслонкой.



Самый важный момент при проведении тюнинга Солекса – вы должны максимально сгладить все неровности и острые углы на его поверхности. Особое внимание рекомендуется уделить смесильной камере – проходя через нее воздух достигает огромной скорости и любая неровность может ее снизить. Такой тюнинг существенно улучшит динамику автомобиля.

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

• Произведённых работ, которые были связаны со снятием поплавков карбюратора.
• А так же при нарушенной подачи топлива в карбюратор.

Для чего необходима поплавковая камера

Чтобы двигатель правильно функционировал, надлежит поддерживать установленный уровень бензина в карбюраторе, что и делает поплавковая камера карбюратора. Стабильный уровень топлива нужен для правильной работы двигателя при различных степенях нагрузки.

Если бы в карбюраторе не было прибора, регулирующего уровень горючего, он бы не мог нормально работать. Количество горючего в поплавковой камере карбюратора – это одна из ключевых причин его стабильной работы. От неё зависит работа мотора на малых оборотах и в других переходных режимах первичной и вторичной камер, поэтому от правильного функционирования поплавковой камеры зависит и функционирование всего мотора.

Настройка системы холостого хода влияет на работу мотора во всех его режимах. Количество горючего в поплавковой камере рассчитано изготовителем так, чтобы не было самопроизвольного вытекания бензина в камеру сгорания из распылителей карбюратора. В автомашинах с поперечным расположением мотора имеется необходимость в возмещении отливно-приливных явлений. Для того, чтобы это компенсировать, изготовители устанавливают экономайзеры. В более дорогих карбюраторах применяют парные поплавковые камеры, которые размещаются с двух сторон карбюратора. Данные камеры совмещаются между собой поперечным каналом или общей плоскостью.

Чаще всего применяют два поплавковых клапана, которые размещены по краям устройства. Конструкция поплавков может быть пустотелой из двух бронзовых половинок, каковые спаяны между собой, или выполнены из пористой пластмассы. Чтобы возместить действие вибрации мотора на уровень бензина, применяются демпферы клапанов поплавковых камер. Данный механизм имеет название демпферная пружина и оснащается штоком или шариком. В кое-каких карбюраторах поплавковый клапан располагается на самом дне камеры. При таком местоположении имеется возможность проконтролировать уровень топлива, сняв верхнюю крышку карбюратора. Много моделей карбюраторов для данной миссии снабжены визирными окнами, которые размещены на одной из стенок поплавковой камеры. С таковыми стеклами есть возможность отслеживать уровень бензина прямо при работе мотора.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.
