Что делать в таких случаях?
Если датчик уровня топлива показывает неверное значение, есть несколько способов решения проблемы.
Необходимо произвести регулировку самого устройства:
- Первый способ. Спицу поплавка, который вы заменили, необходимо вывести из одного крайнего положения в другое. Как вы понимаете, в этом случае показания стрелки на панели приборов также должны варьироваться из одного положения в другое. В этом случае вам может понадобится помощь еще одного человека. Если вы заметили, что при перемещении спицы стрелочка на приборной панели демонстрирует неправильное значение, то необходимо будет незначительно подогнуть один из регулировочных язычков.

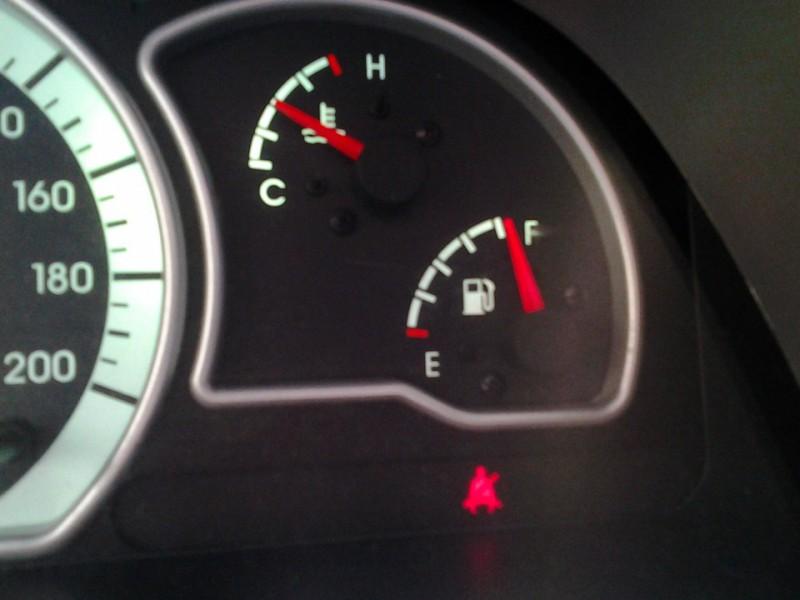

Стрелка показывает полный бак
- Второй способ. Вам потребуется отрегулировать уровень бензина на приборной панели. Чтобы сделать это, надо будет разобрать приборную панель. Соответственно, для начала следует выключить зажигание. Стрелку датчика бензина следует демонтировать, после чего все колодки проводов нужно вновь подключить к «приборке», при этом не устанавливая ее на место. Сделав это, проверните ключ в замке зажигания, но не запускайте мотор. Подождите около 10 минут. После этого спицу самого регулятора следует перевести в положение, соответствующее пустому баку (если в нем нет бензина) или полному (если бак полностью заправлен). Зафиксируйте стрелку, установите «приборку», после чего выключите зажигание и вновь включите его.
- Еще можно протестировать панель приборов, если вы думаете, что где-то перебитый контакт. Зажмите клавишу сброса суточного пробега, одновременно провернув ключ зажигания, а затем отпустите кнопку. В данном случае все стрелки на «приборке» должны перемещаться по своим шкалам. Если этого не произошло, то дело в самой панели.
- Еще один вариант — отключите колодку, которая идет на датчик топлива и понаблюдайте за стрелкой. Если она легла в положение, обозначающее отсутствие топлива, то датчик без сомнению закоротило.

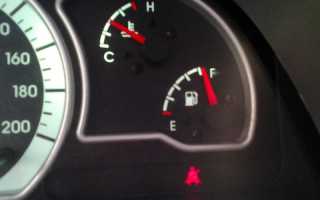

Если ваш автомобиль оснащен бортовым компьютером, то не лишним будет и сделать его диагностику.
Почему неправильно показывает датчик уровня топлива или не работает уровень топлива
Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.
Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.
Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.
Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.
Условия для корректной работы
Если вы ранее не сталкивались с электротехническими устройствами и не знаете принцип работы системы указания уровня топлива, ознакомьтесь со следующими понятиями:
Читайте также:

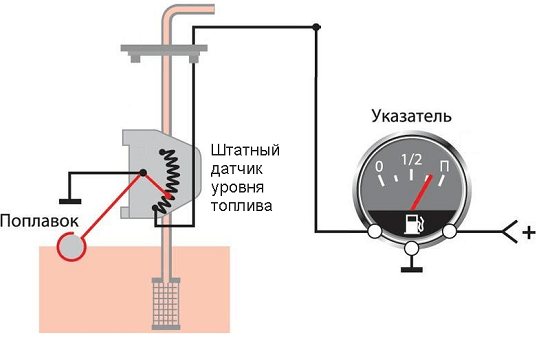

Большинство систем указания уровня горючего в баке работают по единому принципу. В баке находится поплавок, на ответной части которого расположен скользящий контакт. Скользящий контакт двигается по пластине с контактами (резистивное вещество), жестко закрепленной на корпусе измерителя. Перемещение скользящего контакта меняет величину сопротивления, тем самым увеличивая либо уменьшая величину тока проходящего в цепи. Чем меньше сопротивление, тем больший ток протекает в цепи и тем больше отклоняется стрелка указателя уровня горючего.
Цепь включает в себя:
- источник питания (питание появляется после включения зажигания);
- предохранитель;
- УУТ;
- ДУТ.

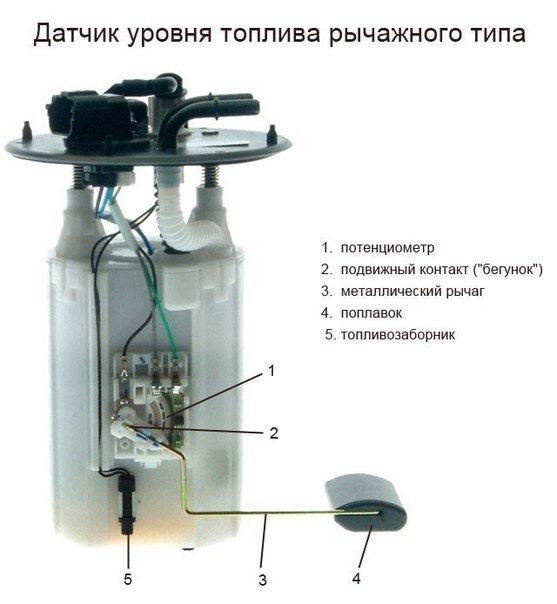

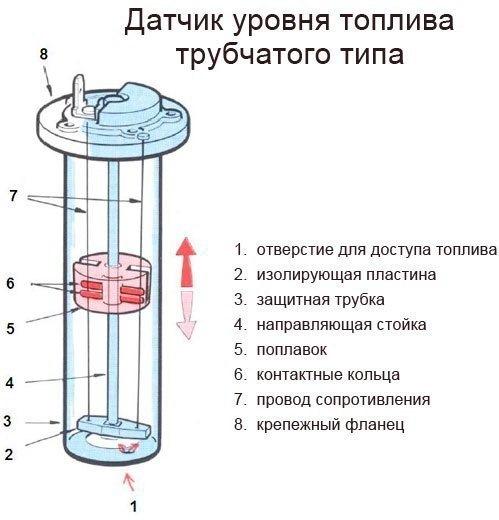

Описан принцип работы ДУТ рычажного типа, но в случае с измерителем трубчатого типа разница только в способе изменения сопротивления в цепи. Измерители трубчатого типа можно встретить на БМВ. В новом поколении автомобилей ВАЗ и моделях иностранного производства ДУТ чаще всего рычажного типа и крепится к пластиковому корпусу насосной секции.
Контрольная лампа
Один из контактов лампы, сигнализирующей о низком уровне топлива, может быть прикреплен к реостату. В таком случае при снижении объема горючего сопротивление в цепи падает настолько, что величины тока становится достаточной для зажигания лампы.
В некоторых системах в цепь лампы включен отдельный терморезистор (сопротивление зависит от его температуры). Терморезистор закреплен в корпусе насосной секции. При снижении количества бензина/дизеля до определенного уровня он перестает омываться и охлаждаться топливом. Проходящий ток нагревает терморезистор, уменьшая его сопротивления. С уменьшением сопротивления начинает загораться лампочка на приборной панели.
Renault Megane II 1.6 AT › Бортжурнал › Датчик уровня топлива. Проблема и её решение.
После замены блока бензонасоса стал глючить датчик уровня топлива. Проявляется это в том, что показания датчика постоянно меняются. То показывает достоверный уровень топлива, то вдруг падает на отметку в 15 литров, то падает совсем до 0, при этом загорается лампочка и звучит предупреждающий сигнал. Полез читать форумы. В основном называют следующие причины: 1. Неправильно установленный бензонасос, как следствие неправильное положение поплавка датчика. 2. Заправка автомобиля при заведенном двигателе. 3. Стертые дорожки на самом датчике.
В моём случае я уверен в том, что бензонасос установлен правильно, к тому же при замене я убедился в работоспособности датчика топлива. На заведенном двигателе автомобиль не заправлял, к тому же за время пока не работал датчик, я несколько раз доливал топливо и это никак не влияло на работу датчика.
Дальнейшим шагом в поиске неисправности стало обращение к электросхемам по Мегану.
Как обойтись без мультиметра.
Чтобы проверить показания датчика можно обойтись и без мультиметра и отключения панели приборов. Для этого необходимо включить на панели приборов тестовый режим.
Запуск самопроверки щитка приборовПри выключенном зажигании нажмите на кнопку вывода информации бортового компьютера и, удерживая ее нажатой, нажмите на кнопку запуска двигателя и удерживайте ее нажатой примерно в течение 7 секунд. Щиток приборов при этом переходит в режим самопроверки. Во время самопроверки при каждом нажатии на кнопку вывода информации бортового компьютера на экране последовательно появляются: “Mode test”, версия программного обеспечения, возможные присутствующие или запомненные неисправности, значение сопротивления датчика уровня топлива, значение расхода топлива и “Test OK”. Режим самопроверки выключается кратковременным нажатием на кнопку обнуления бортового компьютера. (статистика бортового компьютера при этом сбросится)
Итак, когда тестовый режим активирован
Будет полезно: Регулировка карбюратора ваз 2105
Вся суть
Проблема глюков датчика уровня топлива лежит в плохом контакте на фишке бензонасоса. Фишка сидит плотно, но видимо недостаточно плотно, чтобы постоянно считывалось правильное значение сопротивления. Если фишку вручную сильно сжимать, то датчик работает.
Решение (Временное)
Прижать фишку плотнее, чем она сидит мне не удалось, поэтому было решено вставить в контакты 1 и 2 по маленькой проволочинке. Этот вариант в данный момент работает. После всех этим манипуляций на машине лучше проехаться пару километров для того, чтобы показания датчика пришли в норму, поскольку при каждом старте двигателя происходит перерасчет показаний датчика.
В итоге к 3-ем пунктам возможных неисправностей датчика уровня топлива стоит отнести и плохой контакт в фишке бензонасоса.
Неисправности
По каким причинам может не работать указатель уровня топлива:
- отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
- неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
- отсоединение поплавка от скользящего контакта;
- сгорел предохранитель;
- отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.
Индикатор и его неполадки
Также причина, почему не работает датчик топлива, может скрываться не в самом датчике, а в индикаторе, который показывает неправильный уровень топлива в результате подклинивания подвижной обмотки индикатора и как результат — невозможности свободного его перемещения.
Измеритель уровня топлива в баке – довольно простой механизм, разобраться в работе которого сможет любой автолюбитель с базовым уровнем технических знаний. Рассмотрим, почему не работает датчик уровня топлива, а также способы устранения всех возможны поломок (стрелка дергается, «врет», показывает только полный либо пустой бак).
Диагностика своими руками
Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, как пользоваться мультиметром) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.
Если же реакции не последовало – проблема в проводке, идущей к приборной панели, либо в самом указателе внутри щитка. Обрыв проводки можно проверить, измерив сопротивление провода мультиметром. Но проверить контакты на «паразитное» сопротивление можно только при проверке провода под нагрузкой. Если вы так и не смогли понять принцип работы датчика, суть методов диагностики и устранения неисправности, рекомендуем доверить работу профессиональному автоэлектрику. Для наглядного представления рекомендуем посмотреть приложенные к статье видео, в которых показаны методы диагностики основных неисправностей датчика уровня топлива.
Проверка датчика уровня топлива мультиметром
После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.
Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.
Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам. По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.
Поплавок датчика уровня топлива и другие неполадки
В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:
- пустотелый поплавок, выполненный из пластика или тонкого металла;
- так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;
В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.
Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.
Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.
Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.
При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.
Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.
Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать. Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.
В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.
