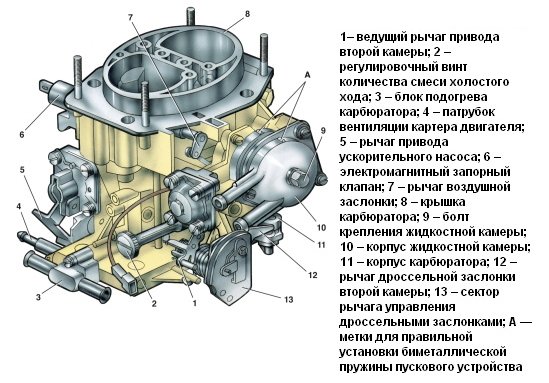

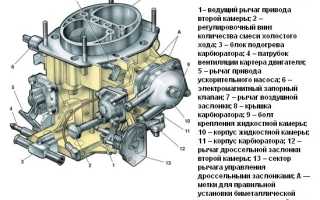

Карбюратор ВАЗ 2107 – конструкция

Устройство интересующего нас карбюратора является классическим для модельного ряда изделий «Озон». В общей сложности в его конструкции имеется более 60 элементов, которые скомпонованы в несколько основных функциональных узлов. К таким узлам относятся:

• дозирующие системы (в данной версии «Озон» их две);
• пневматический привод дроссельной заслонки;
• поплавковая камера;
• обогатительное устройство под названием эконостат, которое размещается в одной из поплавковых камер;
• механизм отвода картерных газов;
• диафрагменный ускорительный насос, снабженный специальным распылителем (насос находится в одной из камер);
• автономный механизм холостого хода с запорным электромагнитным клапаном;
• переходные системы поплавковых камер;
• жиклеры, дозирующие воздух и жидкое топливо.

Дроссельные заслонки поплавковых камер открываются следующим образом: первая камера – из салона при помощи привода управления (водитель просто-напросто нажимает педаль, и заслонка открывается); вторая камера – посредством привода пневматического типа.

Жиклеры карбюратора имеют далее указанную маркировку: топливные: 112 (первая камера) и 150 (вторая); воздушные: 190 и 150; ускорительного насоса: 40 и 40; пневматического привода: 150 и 120. Жиклеры холостого хода маркируются иначе: топливные – 50 и 60, воздушные – 170 и 70.

Какой карбюратор можно поставить на «семёрку»

В процессе выпуска ВАЗ 2107 конструкторы АвтоВАЗа неоднократно меняли карбюраторные установки, чтобы автомобиль полностью соответствовал требованиям нового времени. При этом одновременно решалось несколько задач: получить более мощный двигатель, снизить расход бензина обеспечить простоту обслуживания устройства.

Двухкамерный карбюратор быстро формирует смесь и направляет её в моторный отсек

Карбюраторы от другой модели ВАЗ

Примечательно, что на «семёрку» можно установить карбюраторы как от предыдущих, так и от последующих серий ВАЗ. При этом не потребуется доработка или переделка существующих креплений и места посадки: агрегаты практически идентичны по размеру. В некоторых случаях могут появиться небольшие проблемы с подключением, однако их легко устранить.

ДААЗ

Карбюратор Димитровградского автоагрегатного завода — это первая установка, которой оснащался ВАЗ 2107. Надо сказать, что первые карбюраторы производили по лицензии итальянской компании Weber, а потом неоднократно дорабатывали их под нужды отечественного автопрома. Конструктивно изделия ДААЗ очень просты, поэтому автомобили с такими карбюраторами были дешевле аналогов с другими установками. К тому же посадочное место под карбюратор в подкапотном пространстве «семёрки» изначально создавалось именно под ДААЗ, поэтому любые версии этого механизма к нему идеально подходили. На ВАЗ 2107 можно установить модификации ДААЗ 2101–1107010 и ДААЗ 2101–1107010–02.

Карбюратор ДААЗ состоит из двух камер и оснащён механическим приводом заслонки первой камеры. Его можно установить на любой отечественный автомобиль с задним приводом. Объём — 1, 5 и 1,6 л. В зависимости от года выпуска, агрегат может быть оснащён микропереключателем и выносным (т. е. внешним) электромагнитным клапаном.

Карбюраторы ДААЗ требовали довольно большого потребления бензина (до 10 литров на 100 километров), однако могли выдавать отличные скоростные характеристики при обгоне и езде по трассам.

Автомобили ВАЗ 2107 штатно оснащались карбюраторами ДААЗ

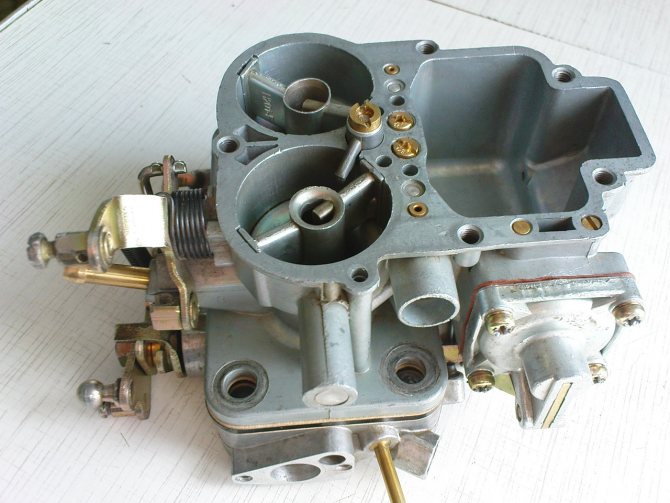

«Озон»

Карбюратор «Озон» — это доработанная и оптимизированная версия ДААЗа. Механизм обладал улучшенными характеристиками экологичности и потреблял значительно меньше горючего (примерно 7–8 литров на 100 километров). Для «семёрки» оптимальным вариантом считаются следующие версии «Озона»:

• 2107–1107010;
• 2107–1107010–20;
• 2140–1107010.

«Озон» оснащался пневматическим клапаном для оперативности работы второй дозирующей камеры. При разгоне автомобиль действительно обладал хорошей манёвренностью и динамичностью, однако при малейшем запылении клапана вторая камера просто прекращала свою работу, что сразу же сказывалось на скоростных характеристиках машины.

Карбюраторная установка «Озон» практически идентична ДААЗ и имеет те же параметры и элементы. Разница заключается лишь в модернизации поплавковой камеры и клапанов.

Карбюратор «Озон» по габаритам не отличается от ДААЗа, а потому может быть без проблем установлен на ВАЗ 2107 любого года выпуска.

«Озон» представляет собой более современную версию карбюратора ДААЗ

«Солекс»

«Солекс» — это на данный момент самая новая конструкторская разработка инженеров Димитровградского завода. Карбюратор этой модели довольно сложен конструктивно, к тому же оснащён системой обратной подачи топлива. Именно она сделала «Солекс» самым экономичным карбюратором среди всей линейки продукции ДААЗ.

Карбюраторный механизм имеет объём 1.8 литра и отличается высокой пропускной способностью благодаря доработкам жиклёров. Поэтому «Солекс» экономичен и оптимизирован под быструю езду. На ВАЗ 2107 без доработок может быть установлен «Солекс» 21083–1107010, который изначально создавался для переднеприводных моделей.

При существенной экономии топлива «Солекс» также снижает токсичность выбросов. Главный минус этого карбюратора заключается в том, что он очень требователен к качеству заливаемого топлива.

Карбюраторный механизм «Солекс» легко вписывается в конструкцию ВАЗ 2107

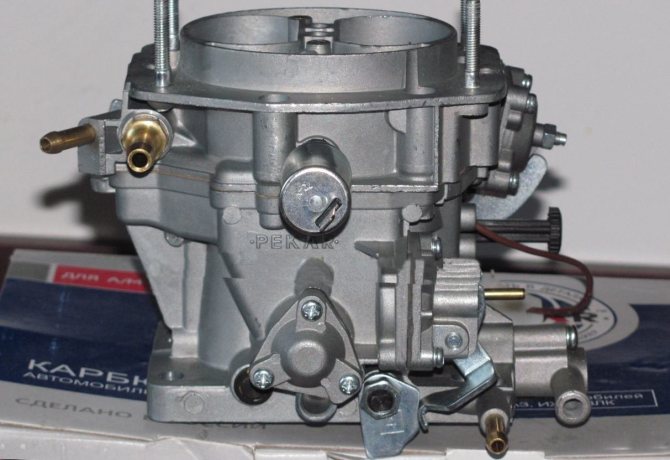

«Пекар»

По заданию Димитровградского автоагрегатного завода новые модели карбюраторов стали собирать в цехах Ленинградского стал более эффективным аналогом всей линейки ДААЗ: при высоком качестве сборки и надёжности мелких деталей карбюратор стал значительно дешевле, что позволило снизить стоимость новых моделей ВАЗ 2107.

Карбюратор «Пекар» полностью идентичен моделям «Озон» и ДААЗ по габаритам, но значительно отличается от них по эксплуатационным характеристикам: механизм более долговечен и неприхотлив. Потребление топлива и экологичность установки вполне соответствуют текущим стандартам. На «семёрку» монтируются «Пекары» двух видов: 2107–1107010 и 2107–1107010–20.

Карбюратор «Пекар» считается оптимальным вариантом для ВАЗ 2107 за счёт своей доступности, простоты и долговечности

Таким образом, на «семёрку» можно поставить карбюратор от любой другой модели ВАЗ — процедура не вызовет сложностей при монтаже и неприятных последствий при эксплуатации. Однако нужно учитывать выходные данные автомобиля, чтобы подобрать оптимальный вариант карбюраторной установки.

Карбюратор от иномарки

Автолюбители зачастую думают, что импортный карбюратор на отечественный автомобиль сразу решит все проблемы с потреблением горючего и скоростью передвижения. Необходимо понимать, что карбюратор от иномарки чаще всего по своим габаритам и стыкам не подходит на «семёрку» — установить его можно, но потребуется потратить время на доработки и переделки.

Почему нельзя!? Можно конечно! Еще и как можно. Нормально становятся однокамерные итальянские вебера, но смысла нет, есть 2-х камерные вебера и солексы которые подходят по креплениям, от других ино можно через специальную проставку ставить. Лучше всего поставить пару горизонтальных спареных веберов или делрото — супер будет! Но вопрос в том сколько это будет стоить и зачем это тебе нужно

Кот 01

Опытные автовладельцы не рекомендуют устанавливать карбюраторы от иномарок на отечественный автопром. Денег и времени на эту работу будет выброшено немало, а желаемого результата добиться практически невозможно. Поэтому целесообразно либо установить новый, более современный карбюратор отечественного производителя, либо же произвести монтаж сразу двух карбюраторных механизмов.

Желание оптимизировать работу мотора зачастую приводит к установке импортных агрегатов, но добиться желаемого результата при этом почти никогда не получается

Видео: как снять карбюратор с ВАЗ и установить новый

Снятие и установка карбюратора ваз

Тюнинг ВАЗа. Два карбюратора Солекс. Tuning VAZ. Two Solex carburetor.

Регулировка карбюратора ДААЗ 1107010 – общие требования к операции

Карбюратор 2107 регулируется по тем же самым принципам, что и любой другой карбюратор. Выполняется регулировка на базе стандартных тарировочных данных, содержащих все параметры, без которых невозможна качественная регулировка и настройка устройства. Данные процедуры специалисты советуют выполнять не менее одного раза в год (некоторые профи считают, что регулировка и настройка должны проводиться каждое полугодие, если автомобиль эксплуатируется достаточно напряженно).

Квалифицированное обслуживание карбюратора состоит из следующих этапов:

• тщательный осмотр устройства снаружи, его чистка и мойка;
• визуальная проверка всех узлов и компонентов на предмет их изношенности;
• очистка и промывка поплавка, системы холостого хода, сетчатого фильтра (проверять его на работоспособность, кстати, требуется не реже, чем каждые 30 тысяч километров пробега «семерки»), пускового механизма, жиклеров.

После этого можно приступать непосредственно к регулировке всех вышеуказанных узлов.

Основные неисправности карбюратора «Озон»

Как и любой механизм, карбюратор ВАЗ 2107 рано или поздно начинает барахлить, снижает свою продуктивность и, в конце концов, может и вовсе выйти из строя. Водитель сможет своевременно заметить начало поломки или неисправности, если будет внимательно следить за работой мотора и карбюратора. Так, симптоматикой будущих поломок для «Озона» считаются следующие признаки:

• резкие хлопки при нажатии на педаль газа из-за детонации;
• высокие обороты двигателя на холостом ходу;
• «плавающие» обороты двигателя на холостом ходу, которые свидетельствуют о необходимости регулировки холостого хода;
• большой промежуток времени между нажатием на газ и ускорением автомобиля. Это признак неисправности привода второй камеры карбюратора или ускорительного насоса (а чаще и того и другого);
• чёрные выхлопы из глушителя, являющиеся первым признаком засорения жиклёров.

  Чёрный дым из глушителя на машине с карбюраторным двигателем является признаком засорения жиклёров

Не запускается двигатель

Самая большая проблема, связанная с карбюратором, заключается в том, что мотор может попросту не запуститься — как на холодную, так и на горючую. Это может быть связано со следующими неисправностями:

• разгерметизация клапанов;
• износ пускового механизма;
• заедание привода заслонки;
• люфт оси воздушной заслонки;
• разрывы в диафрагме.

Видео: что делать, если мотор не заводится

Переливает топливо

Эта неисправность видна, как говорится, невооружённым глазом. Залитые бензином свечи не дают искры, к тому же под картером двигателя могут наблюдаться лужицы топлива. Причины кроются в следующих дефектах работы карбюратора:

• поломки пускового устройства;
• нестабильность работы ускорительного насоса;
• заедание дроссельной заслонки;
• засорение жиклёров;
• высокий уровень горючего в поплавковом отсеке.

Видео: правильная установка уровня топлива в карбюраторе

Уровень топлива для карбюратора ОЗОН. ПРАВИЛЬНАЯ УСТАНОВКА!

Нет холостого хода

Ещё одна типичная для карбюраторов «Озон 2107» проблема — невозможность работы мотора на холостом ходу. Это происходит по причине смещения с рабочего места электромагнитного клапана или его сильного износа.

Электромагнитный клапан на карбюраторе «Озон» отвечает за режим холостого хода двигателя

Высокие обороты на холостом ходу

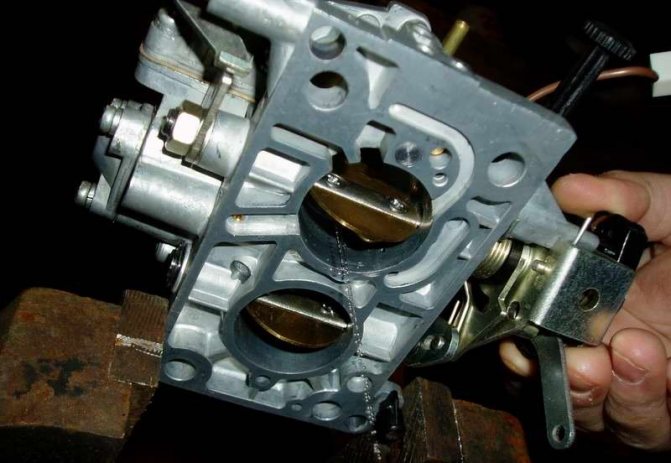

При этой проблеме налицо подклинивание оси заслонки дросселя второй камеры. Заслонка должна всегда находиться в строго определённом положении независимо от режима работы карбюратора.

Видео: работа по устранению неполадок с холостым ходом двигателя

И снова ХОЛОСТОЙ ХОД не поддается нормальной регулировке!

Особенности обслуживания сетчатого фильтра и поплавковой камеры

Фильтр проверяется и обслуживается по такой схеме: подкачивают топливо (вручную); поплавковую камеру заполняют топливом и следят за тем, как происходит закрытие клапана; затем демонтируют фильтр (нужно слегка сдвинуть крышку, закрывающую фильтр сверху); промывают в растворителе сетчатое изделие и сушат его при помощи струи сжатого воздуха. После этих несложных процедур фильтр снова будет готов выполнять свои функции, защищая транспортное средство от потерь и провалов мощности при нагрузках.

Обязательно следует произвести и чистку поплавковой камеры. Делается это с помощью резиновой груши (после чистки и промывки необходимо высушить камеру сжатым воздухом). Обратите внимание на то, что дно камеры ни в коем случае нельзя протирать тряпками с ворсистой поверхностью (лучше вообще не использовать ветошь), так как после такой обработки высока вероятность засорения жиклеров карбюратора частицами волокон, которые человек просто-напросто не может увидеть.

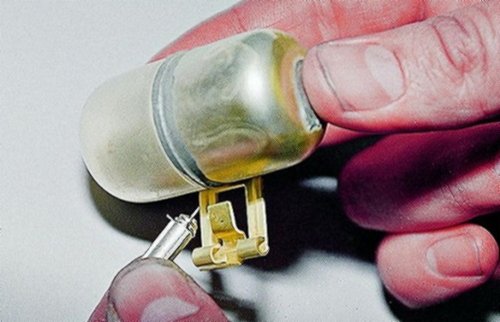

Регулировка поплавкового механизма

Операция осуществляется в три этапа. Во-первых, выполняется проверка поплавка на предмет его правильного расположения по отношению к стенкам камеры и ее крышки. Указанная процедура дает возможность добиться «идеального» погружения поплавка путем устранения явлений деформирования кронштейна, на котором он крепится. От деформации избавляются элементарно – выравнивают пальцами крепежный элемент.

Во-вторых, закрывают игольчатый клапан и начинают настраивать карбюратор 2107: ставят крышку в вертикальное положение, отодвигают поплавок в сторону, подгибают (при помощи отвертки) язычок кронштейна. Все эти операции выполняются для того, чтобы добиться зазора между поплавком и крышкой на уровне 6–7 мм. В-третьих, открывают клапан, выполняют отвод поплавка в сторону, добиваются зазора между седлом иглы и поплавком 15 мм.

Как видим, регулировку поплавка нельзя считать очень трудной задачей. Справиться с ней не так уж и сложно, главное – быть очень внимательным и аккуратным и не пытаться сделать все побыстрее.
