Замена прикуревателя пошаговое руководство

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снимаем минусовую клемму с аккумулятора.
2. Для удобства отодвигаем водительское кресло назад.
3. Извлекаем патрон прикуривателя из гнезда.
4. Аккуратно поддеваем плоской отвёрткой дополнительную приборную панель с правой стороны. После освобождения фиксаторов из пазов извлекаем эту панель вместе со всеми приборами.
5. Отсоединяем от прикуривателя провода электропитания.
6. Откручиваем фиксирующую прикуриватель гайку.
7. Снимаем корпус прикуривателя вместе с лампой подсветки.
8. Извлекаем гнездо прикуривателя наружу.
9. Новый прикуриватель устанавливаем в обратном порядке.

Признаки неправильного подключения

Как выяснить почему не работает прикуриватель ваз 2110?

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

1. Повернуть ключ зажигания и активировать подачу электричества.
2. Вставить прикуриватель в разъем.
3. Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

1. Не перегорели ли контакты на корпусе прикуривателя и места подключения.
2. Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
3. Нет ли следов горения и сторонних частиц в гнезде.
4. Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

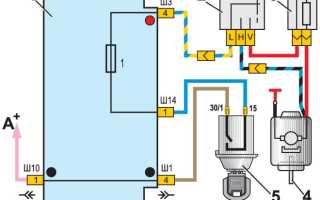

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

1. Неисправность в монтажном блоке.
2. Выгорели контакты переключателя скоростей вентилятора печки.
3. Сгорело сопротивление для регулировки скорости.
4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.
