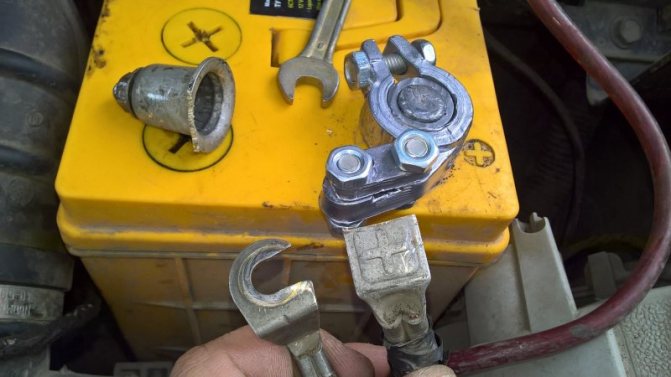

Клеммы в автомобильном аккумуляторе являются связующим звеном между бортовой сетью и электродами батареи. Нарушение проводимости, вызванное дефектами в контактной группе, сказывается на состоянии этих контактов – они начинают разогреваться, что может стать причиной оплавления клемм или проводки. Поэтому за их состоянием нужно следить и вовремя устранять неисправности. Сегодня мы поговорим о замене клемм, и это нетривиальная операция.

Причины разрушения или ослабления клемм

• Частое снятие аккумулятора или «отбрасывание» клемм. Для подсоединения аккумулятора к автомобилю применяются клеммы, изготовленные из мягких металлов, таких как свинец, медь, алюминий, латунь. От частого снятия и установки их сила зажима пропадает, а в некоторых случаях клемма разрушается полностью
• Слишком большое усилие


  при затяжке. Вопреки тому, что металл мягкий, от большого усилия при затягивании клеммы могут треснуть или обломиться

• Сильный нагрев. При плохом контакте или возникновении проблем в проводке клеммы могут нагреваться, что ведет к их деформации

Замена клемм АКБ

Алгоритм замены клемм аккумулятора

Ремонтные работы следует проводить в отапливаемом помещении. Если не соблюсти это требование, на морозе изоляция кабеля становится жёсткой и ломкой, возрастает вероятность её случайного повреждения.

Из инструментов и материалов нам понадобятся пассатижи, отвёртка с плоским наконечником и набор ключей, канцелярский нож (скорее всего, потребуется обрезать изоляцию) и наждачная бумага для зачистки контактов.

При приобретении комплекта клемм необходимо учесть, что на большинстве аккумуляторов диаметр плюсового и минусового штыря разный.

Если клемма вытянулась, её можно отремонтировать посредством использования медной втулки соответствующего диаметра. Она аккуратно надевается клеммный вывод АКБ, а сверху присоединяется провод, оснащённый специальной коммутационной насадкой. Правда, такое решение нельзя назвать постоянным – деформированная стенка контакта рано или поздно разрушается окончательно.

Замена плюсовой клеммы аккумулятора

Последовательность действий:

1. Демонтируем с кабеля клеммный контакт, обычно он крепится болтами или завальцованными зажимами. Обрезать провод рекомендуется только при наличии крепежа, не позволяющего выполнить демонтаж. Если болтовое соединение закисло, его обрабатывают жидкостью WD Крепёж зажимом разъединяют с помощью отвёртки, аккуратно, чтобы не повредить сам провод.
2. Оголённую часть провода тщательно осматриваем, если длины металлической жилы недостаточно для надёжного крепления, обрезаем канцелярским ножом лишнюю изоляцию, желательно при этом не перестараться.
3. Оголённые металлические жилы рекомендуется обработать наждачкой для удаления защитного лака или следов окисления. Если наждачная бумага или другой абразивный материал не помогает, можно попробовать удалить ржавчину специальным преобразователем и повторить попытку.
4. На некоторых моделях применяются полностью литые клеммы, у которых кабель залит непосредственно в металл контакта в заводском исполнении. Здесь без разрезания провода не обойтись, для чего лучше всего использовать ножовку по металлу с полотном с маленькими зубьями.
5. Если в результате длины кабеля оказывается недостаточно, его необходимо удлинить таким же проводом.
6. Установка новой клеммы не должна вызывать сложностей – она обычно имеет болтовой крепёж кабеля.

Если после замены положительной клеммы аккумулятора ожидаемого эффекта не наблюдается, скорее всего, придётся поменять и минусовую клемму. На некоторых моделях к контактной группе подключают дополнительное оборудование или провода. Необходимо проверить и их состояние на предмет наличия дефектов и повреждений и при необходимости выполнить замену.

#АКБ#Клеммы#клеммы аккумулятора

Последствия

Плохой контакт на клеммах АКБ ведет к снижению эффективности работы всех электрических систем автомобиля.

Самая частая проблема – это быстрая разрядка аккумулятора

при продолжительной стоянке. В какой-то момент автомобиль может просто не завестись. С плохим контактом так же связано и плохое срабатывание стартера при запуске.

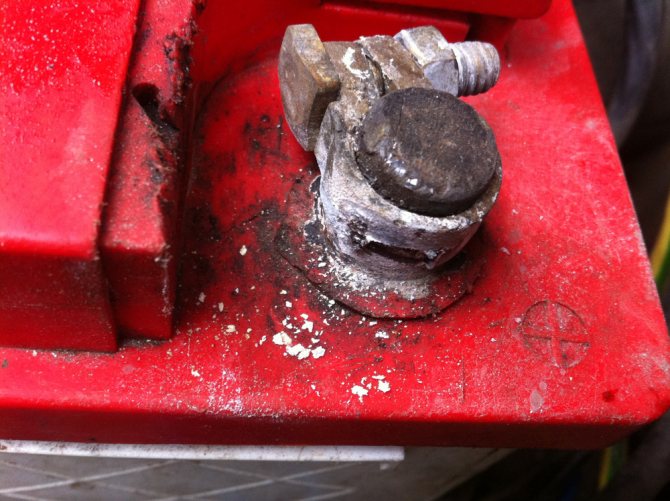

Окисление контактной пары

. Образование белого налета на клеммах и электродах аккумулятора – это последствия окисления, которое возникает от плохого контакта. Вследствие чего возникают проблемы с зарядкой аккумулятора на ходу и его быстрая разрядка на стоянке.

Увеличение нагрузки на высоковольтные провода

. Это может привести к отгоранию провода или к пожару (многие зимой накрывают двигатель горючими тканями).

Вред для электрооборудования автомобиля

. Во время пуска двигателя возникают скачки напряжения, которые негативно сказываются на приборах и могут вывести их из строя.

Причины износа клемм

Клеммы аккумулятора могут изнашиваться по многим причинам. Наиболее часто мастера вынуждены менять такие элементы, вследствие:

• Некачественного металла.
• Недостаточного контакта.
• Неправильной установки.
• Сильного окисления.
• Оплавление.
• Механического разрушения.

Если соединительный элемент изготовлен из некачественного материала, то он может лопнуть или в течение непродолжительного времени разрушиться от воздействия коррозии.

Недостаточный контакт между выводами аккумулятора и подсоединяемыми элементами может быть именно по этой причине. Клеммы можно перепутать местами, что также вызовет недостаточный контакт между соединяемыми элементами.

В последнем случае можно поломать изделие при подключении изделия меньшего диаметра на плюсовой вывод, а при соединении слишком большого элемента с минусовым выводом будет наблюдаться большой зазор.

Окисление материала также будет осуществляться более интенсивно, если между соединяемыми поверхностями не будет достаточно хорошего контакта.

Выбор клемм при замене

На рынке представлено большое количество клемм для аккумуляторных батарей. Перед тем как заменить старую клемму, необходимо знать, как выбрать новую.

Деталь должна соответствовать размеру электродов на аккумуляторе, в противном случае ее нельзя будет надеть или затянуть. Размер клеммы должен быть таким, чтобы при плотной затяжке оставался запас в 3-5 мм.

Так же необходимо, чтобы соответствовал диаметр отверстия под высоковольтный провод, который должен быть плотно закреплен в клемме.

При выборе материала, из которого изготовлена клемма, предпочтение отдается свинцу. Он обладает хорошими токопроводящими свойствами, достаточно мягкий для обжима и не образует гальваническую пару с электродом аккумулятора. Если найти такие не удалось, можно использовать латунные или медные.

Тем, кто использует в автомобиле доработанные акустические системы, с большим количеством компонентов, стоит обратить внимание на клеммы, имеющие дополнительные места крепления силовых проводов.

В продаже так же встречаются комплекты, представляющие собой клемму с запрессованным проводом. Такой вариант замены предпочтительнее, но требует больших усилий.

Если устройством вашего автомобиля не предусмотрен защитный кожух для плюсовой клеммы, желательно приобрести его отдельно. Он защитит соединение от попадания посторонней влаги, пыли, а так же от случайного замыкания «плюса» на массу.

Важную роль играет возможность быстро снять клеммы с аккумулятора, так как при проведении ремонтных работ или возникновении замыкания в электропроводке нужно обесточить автомобиль.

Почему клеммы нуждаются в замене

Клемма представляет собой металлическую контактную пластину с фиксатором. Преимущественно фиксатор имеет резьбовой способ соединения, за счёт которого осуществляется прочная фиксация провода на выводе АКБ.

При производстве контактов для АКБ преимущественно применяют сплавы на основе меди или свинца. Это самые распространённые материалы. В более дорогих машинах применяют медь, а для других авто используется свинец, поскольку он дешевле в производстве.

Пластичные металлические элементы создают плотный контакт с выводами источника питания. Но всякий раз, когда клеммы снимаются и снова надеваются на батарею, поверхности постепенно деформируются.

Трещины увеличиваются в размерах, поскольку обратная установка требует плотного зажима с использованием инструментов. Болт затягивается, а вместе с ним и разрастается дефект. Проникающий через слабые места корпуса электролит может запускать процессы коррозии и разрушать элементы.

Также замена клемм на выводах АКБ может потребоваться, если в процессе установки автомобилист приложит чрезмерное усилие, затягивая крепление.

Недостаточная затяжка тоже становится причиной износа, поскольку образовавшийся зазор провоцирует перемещение контактирующих поверхностей относительно друг друга. Если контакт плохой, это может вызвать образование искры с последующими разрушительными последствиями для АКБ и всей бортовой сети.

На автомобилях встречаются в основном 2 варианта клемм:

• латунные, изготовленные методом штамповки, на основе меди;
• литые, выполненные из сплава свинца.

Чтобы соединить клеммы с проводами, применяются специальные зажимы или гайки. Вместо штампованных компонентов можно поставить универсальные свинцовые разъёмы.

При выборе новых клемм убедитесь, что их конфигурация и размеры соответствуют характеристикам выводов вашего аккумулятора.

Клеммы обязательно должны максимально плотно устанавливаться на штыри АКБ (выводы), тем самым обеспечивая должную токопередачу и отдачу энергии при запуске двигателя, а также при питании иных потребителей.

В итоге к основным причинам разрушения и ослабления, из-за которых приходится менять изношенные клеммы на аккумуляторе, относят:

• естественный износ;
• изначально низкое качество элементов;
• заводской брак;
• недостаточно плотное соединение;
• слабый контакт;
• последствия процессов коррозии;
• несоответствие клемм выводам АКБ.

Если клеммы износились, они не могут обеспечивать должное соединение с источником питания, их потребуется заменить.

Даже если износ наблюдается в большей степени только на одной клемме, менять их лучше парой, то есть одновременно.

Саму процедуру провести несложно. Это можно сделать в гаражных условиях.

Замена

По замене предлагаем Вам посмотреть данное видео:

Перед проведением работ необходимо выключить зажигание и отсоединить аккумуляторную батарею. Большинство водителей знают, какая клемма снимается первой, но не всегда соблюдают эту последовательность. Нарушение очередности важно с точки зрения безопасности. При случайном замыкании «плюса» на массу можно вывести из строя электронику и электрику автомобиля, поэтому в первую очередь с аккумулятора снимается минусовая клемма, а затем плюсовая.

Далее нужно снять или ослабить (в зависимости от конструкции) крепление аккумулятора и снять его с «полочки». Производить работы по замене клемм при установленном аккумуляторе категорически не рекомендуется!

Далее необходимо отсоединить клеммы от высоковольтных проводов. Если они закреплены болтовым зажимом, то нужно ослабить затяжку и вынуть провода. Если провода обжаты корпусом клеммы – с помощью инструментов ослабить или полностью разогнуть зажим и вытащить провод.

Если освободить провода от клемм не удается, то можно обрезать каждый из них, при этом замерить длину, так как после обрезки их может не хватить до электродов аккумулятора.

После демонтажа старых клемм, нужно проверить целостность изоляции проводов, после чего установить новые.

Подсоединение аккумулятора выполняется в обратной последовательности – сначала плюсовая клемма, затем минусовая. Перед подсоединением, по необходимости, зачистить электроды на аккумуляторе.

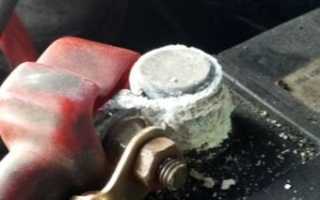

В каком порядке отсоединять провода при снятии батареи

Ремонт клемм требует демонтажа аккумулятора. В первую очередь ослабляется и сбрасывается отрицательная клемма – такой порядок позволяет обезопасить бортовую сеть от случайных КЗ, которые возможны при демонтаже сначала плюсового контакта.

Ремонтировать клеммы при наличии батареи в моторном отсеке – идея не из лучших. Там для этого просто нет места, да и риск повредить расположенное рядом оборудование высок. Так что аккумулятор вынимаем и откладываем в сторону.

Минусовый провод тоже можно демонтировать, он прикручивается к кузову моторного отсека болтовым соединением. С положительным кабелем так не получится, поэтому отсоединять клемму придётся на месте. Способ крепления к кабелю бывает разный. Если это болтовой зажим, задача упрощается, в противном случае, вероятнее всего, провод придётся обрезать. Если длины оставшейся части не будет хватать, можно использовать специальную клемму со встроенным датчиком напряжение, которая длиннее обычной на требуемые 5–8 сантиметров. В крайнем случае, нарастить кабель можно проводом такого же сечения.

Перед началом ремонта убедитесь в целостности изоляции проводов, прочистить с помощью крупнозернистой наждачной бумаги, металлической щётки или надфиля поверхность клеммных выводов от окислов и загрязнений.

Меняем аккумулятор на автомобиле

Аккумулятор – это деталь, которая должна запускать двигатель зимой и летом без проблем. Если автомобиль с автоматической коробкой передач — в случае разрядки аккумулятора вы не сможете завести автомобиль с толкача, находясь где-нибудь на берегу озера или в горах.

Поэтому если аккумулятору больше четырех лет, то рано или поздно его придется заменить.

Сложного в этом ничего нет – с заменой легко справится и новичок, и бывалый водитель. Просто нужно знать несколько нюансов.

Определение типа и конструкции клемм

Ошибки при замене клемм часто возникают по причине неправильного определения типа этих деталей. Существуют несколько вариантов соединительных элементов, которые могут быть установлены в электронной системе автомобиля:

Стандартные (европейские). Оснащаются автомобили, произведённые в России и странах ЕС. Диаметр таких изделий следующий:

• Плюсовой – 19,5 мм.
• Минусовой – 17,9 мм.

При установке новых изделий следует также учитывать полярность, которая может быть прямой или обратной.

Азиатские (ASIA). Практически все автомобили, произведённые в странах Азии, оснащаются клеммами меньшего размера, по сравнению с европейскими изделиями. Диаметр таких элементов составляет:

• Плюсовой – 12,7 мм.
• Минусовой – 11,1 мм.

Азиатские аккумуляторы также могут выпускаться с различной полярностью.

Американские. Отличаются по конструкции от азиатских и европейских. Такие изделия представляют собой шайбообразные соединительные элементы, которые подключаются к батарее посредством резьбового соединения. Диаметр болта для подключения американских клемм составляет 12,7 мм.

К чему это может привести

Изношенные клеммы аккумулятора могут стать причиной возгорания автомобиля. Двигатели внутреннего сгорания работают на топливе, которое способно воспламениться даже от небольшого электронного разряда.

Изношенные детали могут сильно искрить, поэтому достаточно будет небольшого количества разлитого топлива, масла или утечки газа (в машинах с газобаллонным оборудованием), чтобы произошёл пожар.

Менее опасные, но требующие больших временных затрат на устранения неисправности, также могут быть вызваны неработоспособностью металлических соединительных деталей.

Например, при недостаточном контакте клемм с выводами аккумулятора, и при значительной электрической нагрузке (мощные звуковые усилители, кондиционер и т. д.) генератор будет работать в экстремальном режиме. Повышенная нагрузка на эту деталь приведёт к выходу её из строя.

Невозможность запустить двигатель в любое время года, также является одним из «симптомов» изношенности подключаемых элементов. При этом автовладельцы часто винят в такой неисправности АКБ и даже предпринимают попытки по замене источника электроэнергии.

Отсутствие возможности запустить двигатель, когда это необходимо, может обернуться не только опозданием на работу, но и стать причиной серьёзных аварий.

Как заменить клеммы на всех автомобилях ВАЗ?

Снятие: 1. Начнем с того что все клеммы выполнены по разному и по разному они держат провода, какие то в средней части провод зажимают, а какие то и в боковой, к некоторым клеммам подсоединяется бывает даже и не один, а два или целых три провода (Яркий пример Вы можете посмотреть на фото ниже), после того как Вы посмотрите на свои клеммы и поймёте сколько же проводов они удерживают, преступайте к отсоединению всех проводов от клемм, боковые провода отсоединяются легко, просто болты выкрутили которые их удерживают и после этого сняли провода с клеммы (Болты указаны красными стрелками), а вот средний провод (Самый большой) тяжелее всего отсоединить от клеммы и тут два варианта, либо его под корень пилить (Максимально близко к клемме, в том месте которое указано синей стрелкой), либо разрезать среднюю часть которая провод и держит (см. маленькое фото), в первом случае Вы должны учитывать тот факт что разрезав провод он станет короче и поэтому сразу примерьте а достанет ли клемма до вывода аккумуляторной батареи после того как она совмещена с этим проводком будет, второй же вариант самый хороший, но только для него понадобятся доп. инструменты, потому что чем попало разрезать металл у вас не получиться (В крайнем случае попробуйте воспользоваться молотком и плоской большой отвёрткой, если металл старый, то она разобьёт его и провод будет вынут, но только снять полностью провод придётся, чтобы машину не повредить когда ударять молотком по отвёртки будете).

Замена клемм проводов аккумулятора на всех автомобилях ВАЗ

Добро пожаловать! Клеммы проводов – играют наивожнейщую роль, вить без них проводка бы была просто оголена и зацепить её к выводам аккумулятора, просто бы не представлялось возможным, благодаря же клеммам это всё решимо, они как бы зажимают эту проводку которая оголена и после чего клемма сажается на необходимый вывод, тем самым обеспечивается постоянный контакт с аккумуляторной батарей и проводка в автомобиле не коротит и всё работает так как нужно.

Примечание! Чтобы заменить клеммы проводов, запаситесь: Новыми хорошими клеммами, а так же болтами под них (Если они без болтов идти будут), возможно понадобиться ещё предмет, благодаря которому тонкий металл разрезать можно будет (А если быть более точнее, то разрезать Вам скорее всего придётся старую клемму, в том месте где она провод крепит или можно пойти другим путем, резануть сам провод а клемму с коротким остатком провода просто отложить в сторонку, какой путь выберете Вы, решайте сами, мы рекомендуем Вам первым вариантом воспользоваться, потому что может провода не хватить после того как вы его под корень к клемме отрежете)!

Краткое содержание:

Где находятся клеммы? Если Вы ещё не поняли о чём сегодня в статье пойдёт речь, то мы Вам придадим немного ясности, сразу говорим, о самих проводах речи не будет (Просто некоторые люди провода с клеммами путают), а речь сегодня в данной статье пойдёт о металлических клеммах, которые сами провода к аккумулятору крепят, более подробно посмотреть на них, Вы можете на фотографии чуть ниже, провод указан синей стрелкой, а клемма красной соответственно.

Когда нужно менять клеммы? Со временем клеммы ржавеют (Их так то по сути чистить нужно и ничего ржаветь не будет, металлической щёточкой раз в месяц проходите и никаких проблем не будет) и нажимают ломаться (Место поломки, на фото ниже указано красной стрелкой, трещина как Вы видите), от того что клемма заржавела, ещё ухудшается контакт, а это уже куда хуже, поэтому при любой деформации клеммы, при появлении на ней ржавчины которая уже нечем не убирается, клемма подлежит замене на новую, их менять в паре нет необходимости, если у Вас вторая клемма в нормальном состоянии, то по сути можете даже её и не трогать и кстати, клемму ещё от времени распирает и она уже не может полностью стянуться чтобы обхватить вывод, в связи с этим нет контакта или он есть но очень плохой (Клемма болтается, хотя её болт затянут до упора), в данном случае клемма тоже подлежит замене.
