Стеклоподъемники обеспечивают комфорт и безопасность в автомобиле. Если стекло не поднимается или опускается, причина может быть в моторчике стеклоподъемника. В этой статье мы рассмотрим, как проверить работу моторчика, выявить неисправности и отремонтировать мото-редуктор или двигатель. Эти знания помогут вам сэкономить время и деньги, а также восстановить работоспособность стеклоподъемника самостоятельно.
Принцип работы, функции и место расположения мотора стеклоподъемника
Когда стеклоподъемник установлен в автомобиле и водитель регулярно использует функцию открытия и закрытия окон, его не особенно интересует, какое устройство внутри двери активирует этот механизм. Как он устроен и где именно находится?
Эти вопросы часто кажутся несущественными, пока не возникают проблемы. Стекло перестает двигаться, в салон проникает холодный ветер, и пассажирам становится некомфортно. В такие моменты приходится выяснять, в чем дело.

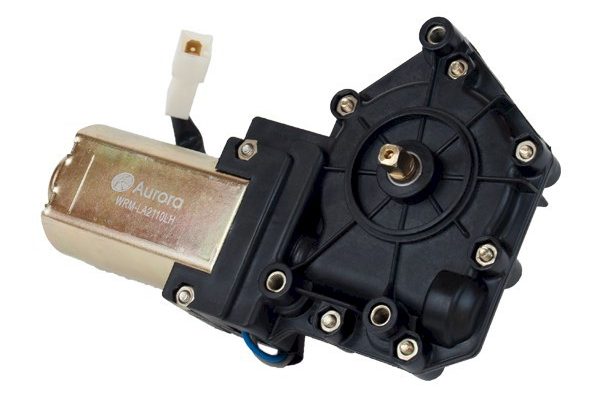

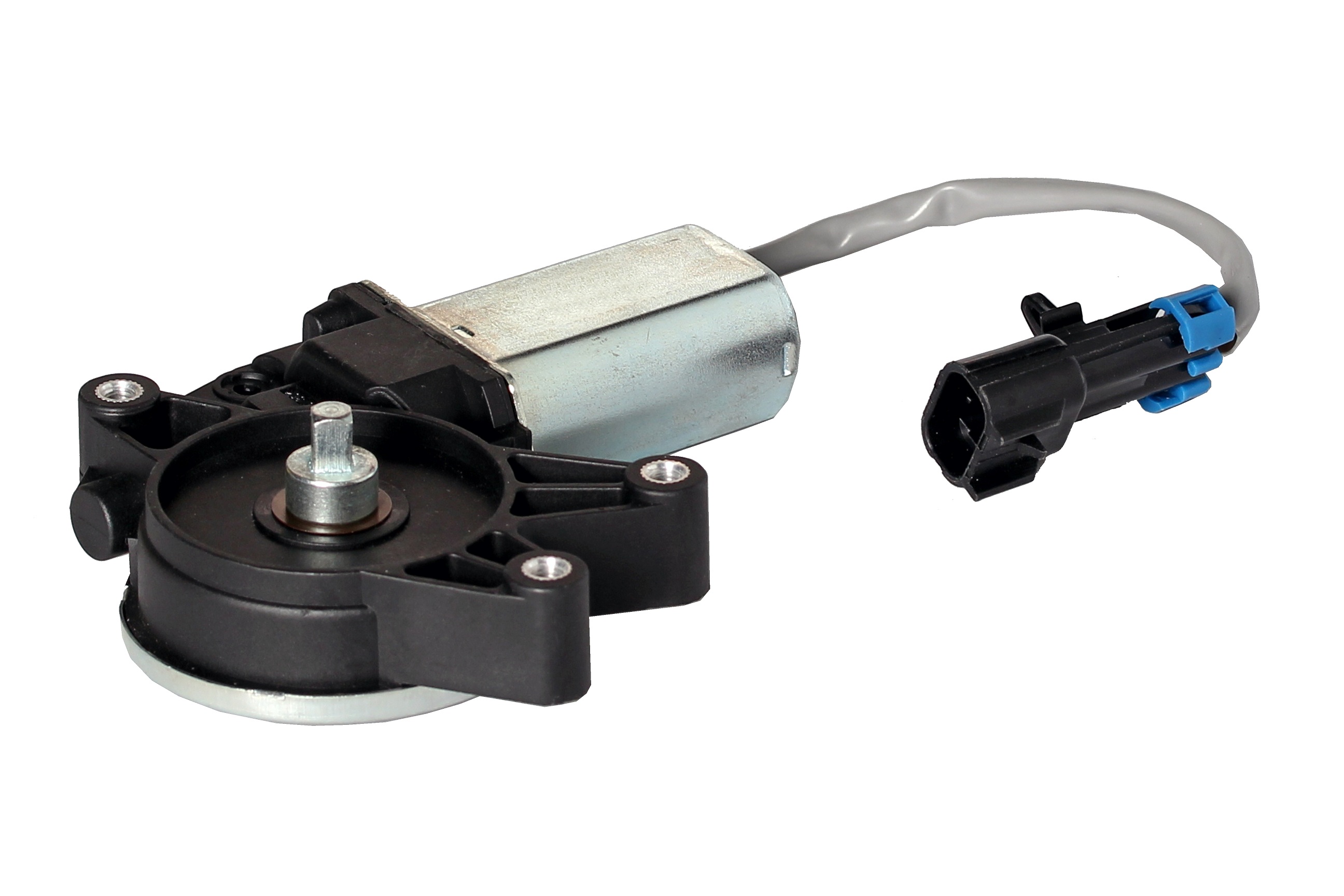

Устройство, которое отвечает за открытие и закрытие окна в автомобиле, представляет собой обычный моторчик, воздействующий на моторедуктор стеклоподъемника.
Этот моторедуктор, в свою очередь, активирует червячную передачу, которая преобразует угловую скорость в движение зубчатой шестерни. Основным элементом этого механизма является якорь с медной обмоткой ротора, который вращается внутри цилиндрического корпуса, где расположен статор. При вращении ротора червячная передача воздействует на зубчатое колесо, которое функционирует как поворотная ручка.
Работа всех перечисленных компонентов механизма влияет на подъем и опускание стекла в автомобиле. Для каждого стекла предусмотрен отдельный моторчик, который часто можно идентифицировать по специальной наклейке. Механизм располагается между корпусом двери и обшивкой, и крепится к двери с помощью винтов и гаек (автор видео — Стеклоподъем.РФ).
Основные неисправности механизма и способы их устранения
При возникновении неисправности не каждый водитель готов углубляться в устройство механизма и разбираться в причинах поломки. Тем не менее, зачастую можно обойтись без покупки нового стеклоподъемника и установки его на место старого. На рынке представлено множество различных производителей, и дефицита в механизмах нет. Однако прежде чем тратить деньги, стоит выяснить причину неисправности и устранить ее. Возможно, проблема окажется простой — «внутренности» стеклоподъемника запылились, и достаточно будет их очистить, чтобы мотор снова заработал.
Часто поломки происходят из-за некачественных деталей, из которых изготовлен механизм. Это может вызвать недовольство у водителей: снимая обшивку двери и извлекая механизм, они натыкаются на пластиковые элементы, включая шестерню в редукторе. После длительной эксплуатации зубья шестерни могут ломаться, образуя зазоры, и в результате стекло застревает в том положении, в котором его остановили. В такой ситуации «вылечить» устройство не получится, и придется приобретать новый стеклоподъемник с более надежными деталями.
Еще одной распространенной проблемой являются щетки электромотора. При трении они истончаются. Эти щетки служат проводниками тока к ротору, и не только из-за трения, но и из-за проводимости тока в местах соединения контактов они могут сильно износиться и плохо прилегать к якорю. Если щетки вышли из строя, их необходимо заменить.
Как уже упоминалось, одной из причин поломки может быть пыль. Попадая в контакты моторчика, она может блокировать поступление тока на обмотку. В таком случае мотор-редуктор не сможет выполнять свои функции.
Для решения этой проблемы потребуется лишь аккуратная очистка контактов. Делать это нужно осторожно, чтобы не повредить проводку. Если контакты будут повреждены сильнее, исправить ситуацию будет гораздо сложнее. Конечно, существуют и другие возможные проблемы, например, неисправности в электрической цепи или предохранителях.
| Этап работы / Проблема | Описание | Возможные решения / Диагностика |
|---|---|---|
| Принцип работы моторчика стеклоподъемника | Электродвигатель, редуктор, трос или шестерня, направляющие. Преобразует электрическую энергию в механическое движение для подъема/опускания стекла. | Проверка наличия питания на моторчике, целостности проводки, исправности кнопки управления. |
| Симптомы неисправности | Стекло не движется, движется рывками, издает посторонние звуки, движется медленно, опускается/поднимается самопроизвольно. | Визуальный осмотр механизма, прослушивание звуков, проверка напряжения. |
| Диагностика неисправности | 1. Проверка предохранителя. 2. Проверка кнопки управления. 3. Проверка проводки. 4. Проверка моторчика. 5. Проверка механизма (тросы, направляющие, шестерни). | 1. Замена предохранителя. 2. Замена кнопки. 3. Прозвонка проводки, устранение обрывов/коротких замыканий. 4. Подача питания напрямую на моторчик. 5. Осмотр на предмет износа, заедания, обрыва. |
| Ремонт моторчика | Износ щеток, обрыв обмотки, заклинивание ротора, коррозия. | Замена щеток, перемотка обмотки (сложно), чистка и смазка, замена моторчика целиком. |
| Ремонт механизма стеклоподъемника | Обрыв троса, износ направляющих, поломка шестерни, деформация кронштейнов. | Замена троса, замена направляющих, замена шестерни, выпрямление/замена кронштейнов. |
| Сборка и проверка | Правильная установка всех компонентов, подключение проводки, проверка работоспособности. | Тестирование подъема/опускания стекла, проверка на отсутствие заеданий и посторонних звуков. |
| Профилактика | Регулярная чистка и смазка направляющих, проверка состояния тросов и шестерен. | Использование силиконовой смазки для направляющих, визуальный осмотр при каждом снятии обшивки двери. |
Интересные факты
Вот несколько интересных фактов о работе моторчика стеклоподъемника и ремонте привода:
-
Принцип работы: Моторчики стеклоподъемников обычно работают на основе постоянного тока и используют редукторы для увеличения крутящего момента. Это позволяет моторчику поднимать и опускать стекло с необходимой силой, даже если оно плотно прижато к уплотнителям.
-
Типы моторчиков: Существуют два основных типа моторчиков стеклоподъемников: с прямым приводом и с редуктором. Моторчики с редуктором обеспечивают большую мощность и контроль, что делает их более распространенными в современных автомобилях.
-
Частые неисправности: Основные проблемы с приводом стеклоподъемника могут быть связаны с износом шестерен, повреждением проводки или выходом из строя самого моторчика. Часто достаточно просто заменить поврежденные детали или очистить механизм от грязи и смазать его, чтобы восстановить работоспособность.

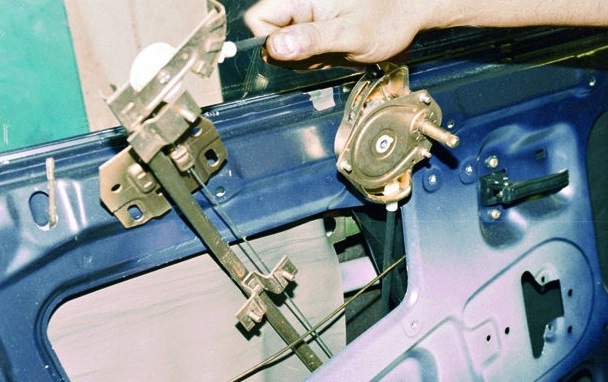

Инструкция по самостоятельной диагностике привода
— это не так сложно, как может показаться на первый взгляд.
Процесс выполняется следующим образом:
- Сначала необходимо снять обшивку двери, открутив все шурупы.
- Затем следует открутить дверную ручку и пластиковую накладку с внутренней стороны.
- После этого аккуратно вытяните обшивку, начиная снизу и поднимаясь вверх.
- Отсоедините динамик, который установлен в двери.
- Через образовавшиеся отверстия открутите шурупы, удерживающие стекло. Важно: будьте предельно осторожны, чтобы не разбить стекло во время выкручивания шурупов.
- Извлеките стекло.
- Далее открутите механизм и аккуратно извлеките его, запоминая расположение каждого контакта для последующей сборки в том же порядке.
- После извлечения можно разобрать моторчик, чтобы тщательно его осмотреть и очистить. Также следует аккуратно почистить обмотку, чтобы не повредить контакты. Если контакты окислились, их нужно заменить, а затем собрать механизм обратно.
- Замена стеклоподъемника и сборка выполняются в обратной последовательности.
Цена вопроса
На представленных ниже фотографиях вы найдете информацию о ценах на стеклоподъемники. Также здесь представлены различные модели этих устройств.
Видео «Снятие и замена электростеклоподъемника на Приоре»
В видео Юрия Федорова вы сможете узнать о конструкции механизма, а также о том, как его демонтировать и заменить.
Необходимые инструменты и материалы для ремонта
Для успешного ремонта моторчика стеклоподъемника необходимо подготовить определенные инструменты и материалы. Правильная подготовка поможет избежать лишних затрат времени и усилий, а также обеспечит качественное выполнение работы.
Инструменты
- Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить крепежные элементы, удерживающие моторчик и обшивку двери.
- Гаечные ключи: Набор гаечных ключей или трещотка с головками различных размеров потребуется для работы с болтами и гайками, которые могут крепить моторчик к кузову автомобиля.
- Плоскогубцы: Эти инструменты пригодятся для снятия и установки различных зажимов и проводов, а также для манипуляций с проводкой.
- Мультиметр: Для проверки электрических соединений и диагностики неисправностей важно иметь под рукой мультиметр. Он поможет определить, поступает ли напряжение на моторчик и работает ли он корректно.
- Кусачки: Используются для обрезки проводов, если потребуется замена поврежденных участков.
- Ножницы по металлу: Если необходимо будет обрезать металлические элементы, такие как крепежные пластины, ножницы по металлу будут незаменимы.
- Клей или герметик: В некоторых случаях может потребоваться использование клея или герметика для восстановления герметичности или крепления элементов.
Материалы
- Запасные части: Перед началом ремонта убедитесь, что у вас есть все необходимые запасные части, такие как новый моторчик стеклоподъемника, провода, разъемы и другие компоненты, которые могут потребоваться для замены.
- Изоляционная лента: Она пригодится для изоляции проводов и защиты от короткого замыкания.
- Смазка: Специальная смазка для механизмов стеклоподъемников поможет улучшить работу системы и продлить срок службы моторчика.
- Очиститель контактов: Для обеспечения надежного соединения электрических контактов рекомендуется использовать очиститель, который удалит окислы и загрязнения.
Подготовка всех необходимых инструментов и материалов перед началом работы значительно упростит процесс ремонта и повысит его эффективность. Убедитесь, что у вас есть все перечисленное, прежде чем приступать к ремонту моторчика стеклоподъемника.
Советы по профилактике неисправностей стеклоподъемника
Для того чтобы избежать проблем с работой стеклоподъемников, важно следовать нескольким простым, но эффективным рекомендациям по профилактике. Эти советы помогут продлить срок службы механизма и избежать дорогостоящего ремонта.
Регулярная проверка состояния уплотнителей и стекол. Уплотнители, которые находятся на границе между дверью и стеклом, могут со временем изнашиваться или повреждаться. Это может привести к попаданию влаги и грязи внутрь механизма, что негативно скажется на его работе. Регулярно осматривайте уплотнители на наличие трещин или деформаций и при необходимости заменяйте их. Также следите за состоянием стекол: если они заедают или не двигаются плавно, это может указывать на необходимость смазки или регулировки.
Смазка механизма. Стеклоподъемники, как и любые другие механические устройства, требуют периодической смазки. Используйте специальные смазочные материалы, предназначенные для автомобильных механизмов. Наносите смазку на направляющие и подвижные части стеклоподъемника, чтобы обеспечить плавное движение стекла и снизить нагрузку на моторчик.
Избегайте перегрузок. Не пытайтесь закрыть или открыть стекло, если оно застряло. Это может привести к перегреву и выходу из строя моторчика. Если стекло не поддается движению, лучше остановиться и выяснить причину, чем продолжать нажимать на кнопку.
Проверка электрических соединений. Регулярно осматривайте проводку и разъемы, связанные со стеклоподъемниками. Коррозия или повреждения проводов могут привести к перебоям в работе. Если вы заметили обнаженные провода или окисление на контактах, немедленно устраните проблему, чтобы избежать короткого замыкания.
Использование качественных запчастей. Если вам нужно заменить какие-либо детали стеклоподъемника, выбирайте только качественные запчасти от проверенных производителей. Использование дешевых аналогов может привести к быстрому выходу из строя и необходимости повторного ремонта.
Регулярное обслуживание. Проводите профилактическое обслуживание стеклоподъемников не реже одного раза в год. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок в будущем.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы стеклоподъемников и избежать неприятных ситуаций, связанных с их неисправностью.
Обзор популярных моделей и их особенностей
На рынке существует множество моделей моторчиков стеклоподъемников, каждая из которых имеет свои уникальные особенности и характеристики. Важно понимать, что выбор моторчика зависит не только от марки и модели автомобиля, но и от конструкции самого стеклоподъемника. Рассмотрим несколько популярных моделей и их ключевые особенности.
1. Моторчики с постоянным током
Моторчики с постоянным током являются наиболее распространенными в современных автомобилях. Они работают на основе электродвигателя, который преобразует электрическую энергию в механическую. Эти моторчики отличаются простотой конструкции и надежностью. Основные преимущества:
- Легкость в установке и замене;
- Доступность запчастей;
- Низкая стоимость.
Однако стоит отметить, что такие моторчики могут перегреваться при длительной эксплуатации, что может привести к их выходу из строя.
2. Моторчики с редуктором
Моторчики с редуктором обеспечивают более высокую силу тяги, что позволяет им эффективно поднимать тяжелые стекла. Редуктор снижает скорость вращения вала, увеличивая крутящий момент. Это делает такие моторчики идеальными для автомобилей с большими и тяжелыми стеклами. Преимущества:
- Высокая надежность;
- Устойчивость к перегрузкам;
- Долговечность.
Недостатком является более высокая стоимость и сложность установки по сравнению с моторчиками без редуктора.
3. Бесщеточные моторчики
Бесщеточные моторчики становятся все более популярными благодаря своей высокой эффективности и долговечности. Они не имеют щеток, что снижает трение и износ, а также позволяет работать при более высоких температурах. Основные преимущества:
- Долговечность и надежность;
- Низкий уровень шума;
- Высокая эффективность.
Однако такие моторчики могут быть значительно дороже традиционных моделей, что может стать препятствием для их широкого применения.
4. Моторчики с функцией автоматического закрытия
Некоторые современные моторчики стеклоподъемников оснащены функцией автоматического закрытия, которая позволяет стеклу автоматически подниматься и фиксироваться при нажатии на кнопку. Это удобно и безопасно, особенно для автомобилей с детьми. Преимущества:
- Удобство в использовании;
- Увеличение безопасности;
- Современный функционал.
Однако такие моторчики могут быть более сложными в ремонте и замене, так как требуют дополнительной электроники.
При выборе моторчика стеклоподъемника важно учитывать не только его характеристики, но и совместимость с вашим автомобилем. Рекомендуется обращаться к специалистам или консультироваться с продавцами, чтобы избежать ошибок при покупке и установке.
