Владельцы автомобилей часто сталкиваются с проблемами стеклоподъемников, особенно с поломкой тросика. Замена тросика может показаться сложной задачей, требующей профессиональных навыков и инструментов, но это вполне выполнимая работа, которую можно сделать самостоятельно. В статье рассмотрим виды стеклоподъемников, их устройство и принцип работы, а также предоставим пошаговую инструкцию по замене троса. Это поможет сэкономить на услугах СТО и повысить навыки в ремонте автомобиля.

Разновидности стеклоподъемников

Стеклоподъемник служит для подъема и опускания боковых стекол автомобиля. Существует несколько типов этих устройств, которые различаются по принципу работы и расположению.

По способу функционирования подъемники можно классифицировать на:

1. Механические. В таких системах стекла поднимаются и опускаются с помощью вращения ручки, находящейся на двери автомобиля. Движение осуществляется благодаря шестеренкам. Этот тип устройств можно встретить только на старых моделях автомобилей.
2. Электрические. Для поднятия или опускания стекла достаточно нажать кнопку, которая расположена либо на двери, либо на подлокотнике.

Также существуют автоматические стеклоподъемники, которые являются дополнением к электрическим. Они обеспечивают автоматическое движение стекол, а также блокировку дверных замков. Чаще всего такие системы устанавливаются на автомобили с противоугонной защитой в сочетании с электрическими стеклоподъемниками.

Конструкция всех типов стеклоподъемников схожа: с помощью кнопки или ручки механизм поднимает или опускает планку, на которой крепится стекло. Стекло перемещается исключительно в вертикальном направлении. Сверху его движение ограничивается уплотнителем окна, а снизу – резиновым демпфером.

Ремонт стеклоподъемника. Ремонт тросика стеклоподъемника на совесть за копейки

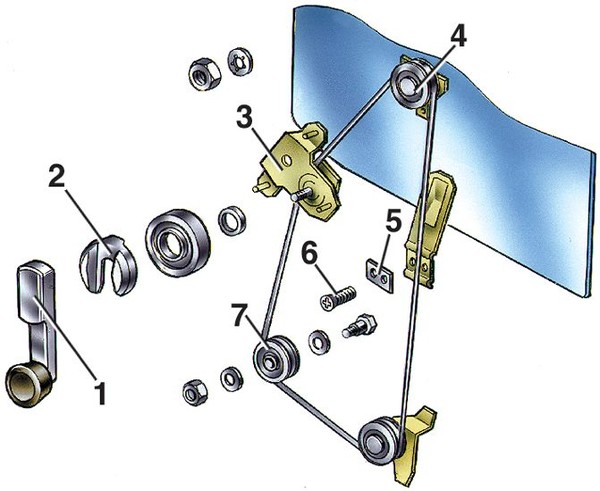

Устройство механизма

В зависимости от типа стеклоподъемника можно выделить два основных механизма привода: механический и электрический. В случае механического привода действие осуществляется с помощью ручки или рычага, расположенного на внутренней стороне двери. Водитель, вращая рукоятку, передает движение на шестерню привода, что приводит к его перемещению.

Электрический привод работает на основе реверсивного двигателя, который активируется нажатием кнопки, находящейся на поручне водителя или пассажира. В этом механизме используется червячная передача, позволяющая двигателю приводить в движение шестерню приводного механизма (автор видео — Сергей Зукол).

Привод соединен с устройством, отвечающим за перемещение стекла. Подъемный механизм может быть как рычажного, так и реечного типа.

Рычажный механизм делится на три подтипа:

• однорычажный;
• двухрычажный;
• двухрычажный колесный.

Рычажные устройства отличаются компактностью и надежностью в эксплуатации. К их преимуществам можно отнести простоту установки и демонтажа. Универсальность этих механизмов позволяет использовать их на различных автомобилях. Однако у них есть и недостаток — неравномерное движение стекла. Сначала оно поднимается быстро, затем замедляется, а в конце может двигаться с рывками.

В реечном механизме стекло перемещается вверх и вниз по вертикальной зубчатой рейке. На стеклянной пластине установлено зубчатое колесо, которое взаимодействует с шестерней привода. Это обеспечивает движение либо вверх, либо вниз. Основное преимущество реечного механизма — его надежность и плавность перемещения стекла. Однако его недостатком является громоздкость конструкции, что ограничивает область применения.

Третий тип — это тросовый механизм, который будет рассмотрен более подробно в следующем разделе.

https://youtube.com/watch?v=a1Yto0Eqprw

Интересные факты

Вот несколько интересных фактов о замене тросика стеклоподъемника без помощи специалистов:

1. Простота конструкции: Тросики стеклоподъемников обычно имеют довольно простую конструкцию, состоящую из металлического троса и пластиковых направляющих. Это позволяет даже новичкам в ремонте автомобилей справиться с заменой, если они следуют пошаговым инструкциям и используют необходимые инструменты.

2. Экономия средств: Замена тросика стеклоподъемника самостоятельно может сэкономить значительную сумму денег. Услуги СТО могут стоить от нескольких тысяч рублей, в то время как стоимость самого тросика обычно не превышает 500-1000 рублей. Это делает самостоятельный ремонт не только возможным, но и выгодным.

3. Улучшение навыков: Процесс замены тросика стеклоподъемника может стать отличной возможностью для автолюбителей улучшить свои навыки в ремонте автомобилей. Это может вдохновить на дальнейшие самостоятельные работы, такие как замена других компонентов или даже более сложные ремонты, что в конечном итоге повысит уверенность в своих силах и знаниях о своем автомобиле.

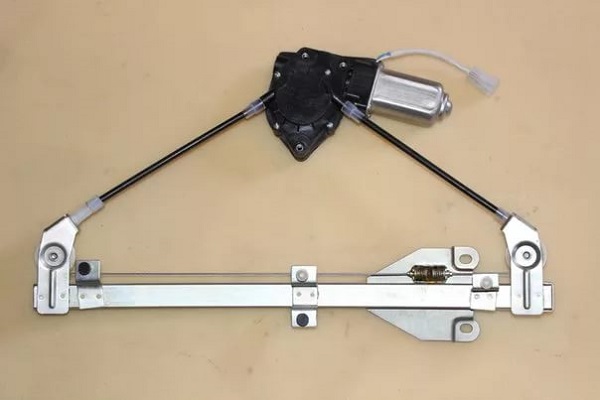

Работа тросика стеклоподъемника, или тросовый механизм подъема стекла в авто

Тросовый стеклоподъемник состоит из следующих элементов:

1. Трос – гибкий компонент, обеспечивающий надежность работы устройства. В некоторых автомобилях вместо троса могут использоваться цепь или ремень, которые обладают большей прочностью. Натяжение троса осуществляется с помощью 3-4 роликов, которые устанавливаются на внутренней стороне двери.
2. Направляющая труба, на которой фиксируются ролики.
3. Барабан. Это элемент, на который наматывается трос.
4. Пластина, к которой прикрепляется стекло.
5. Ролики. Один из роликов имеет пружинный механизм, что позволяет регулировать натяжение троса: подтягивать его в случае излишнего растяжения. Также может использоваться пружина для натяжения.

Механизм функционирует следующим образом:

1. Пластина, прикрепленная к тросу, перемещается по вертикально установленной направляющей трубе.
2. К пластине присоединена нижняя кромка автомобильного стекла.
3. При вращении ручки или нажатии кнопки активируются шестерни привода, которые передают движение на барабан. В результате одна ветвь троса наматывается на барабан, а другая – разматывается.

Если стекло слишком широкое, может возникнуть перекос, так как один трос не сможет его удержать. Чтобы избежать этого, устанавливаются две направляющие трубы. Трос проходит через обе трубы, обеспечивая поддержку стекла в двух точках.

Конструкция напоминает два треугольника, вершинами которых являются ролики и барабан. Тросовый механизм пользуется популярностью благодаря своей компактности, что позволяет устанавливать его на различные модели автомобилей. Однако его значительным недостатком является возможность растяжения и обрыва троса, что делает невозможным движение стекла.

Типичные неисправности троса

Существует три основных типа неисправностей тросика:

• перетирание и разрыв;
• перекручивание;
• растяжение.

Помимо указанных проблем, износ тросика может возникать по другим причинам. Например, это может произойти из-за неправильной установки устройства или попадания инородных предметов в механизм стеклоподъемника.

Выявить неисправность механизма можно по следующим признакам:

• стекло застревает в одном положении;
• трудности с перемещением стекла;
• отсутствие реакции при нажатии на кнопку;
• рывки во время движения.

Трос может ослабнуть не только из-за длительной эксплуатации, но и в результате поломки пластиковых фиксаторов, которые требуют замены. Если тросик стеклоподъемника порвался, его следует заменить на новый.

Инструкция по замене своими руками

Для замены тросика стеклоподъемника вам понадобятся следующие инструменты и материалы:

• новый трос для стеклоподъемника;
• плоская и крестовая отвертка;
• бокорезы;
• алюминиевые зажимы;
• шило;
• литол.

Фотогалерея «Меняем трос своими руками»

Перед тем как заменить трос стеклоподъемника, необходимо отключить привод двери и тягу ручки.

Процесс замены включает в себя несколько шагов:

1. В первую очередь, нужно снять обшивку двери, открутив все крепежные элементы и вытащив кнопки управления.
2. Затем отключаем провода питания, если у вас установлен электрический привод.
3. Далее убираем все элементы, которые могут мешать: моторчик, динамики и лючки.
4. На следующем этапе аккуратно вынимаем стекло и откладываем его в сторону, чтобы избежать случайного повреждения во время работы.
5. После снятия стекла тросики ослабнут, и их можно будет легко демонтировать. Сначала убираем трос с боковых роликов, затем вытаскиваем крепление тросика из крепления стекла. Теперь можно снять тросик с барабана.
6. Установка новой детали осуществляется аналогично снятию старой. Перед установкой рекомендуется очистить все ролики и барабан от загрязнений и смазать их литолом, что поможет продлить срок службы механизма.
7. Для натяжки троса необходимо извлечь гвоздик из пружинного блока.
8. После установки новой детали сборка двери выполняется в обратном порядке.

После завершения замены обязательно проверьте работу механизма подъема стекла.

Видео «Замена троса механизма подъема стекла»

В этом видео (автор – Игорь Иванов) показано, как выполнить замену тросика стеклоподъемника.

Ремонтируем стеклоподъемник Golf 2 замена троса

Необходимые инструменты и материалы

Для успешной замены или ремонта тросика стеклоподъемника вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних затрат времени и усилий.

• Набор инструментов:
  • Отвертки: Вам понадобятся как крестовые, так и плоские отвертки для снятия обшивки двери и других креплений.
  • Гаечные ключи: Набор гаечных ключей поможет вам открутить крепежные элементы, которые могут удерживать механизм стеклоподъемника.
  • Плоскогубцы: Эти инструменты пригодятся для работы с зажимами и другими мелкими деталями.
  • Ножницы по металлу: Если тросик поврежден, возможно, вам придется его укоротить или обрезать.
  • Дрель и сверла: В некоторых случаях может потребоваться просверлить отверстия для установки нового механизма.
• Материалы:
  • Новый тросик стеклоподъемника: Убедитесь, что вы приобрели тросик, совместимый с вашей моделью автомобиля. Лучше всего выбирать оригинальные запчасти или качественные аналоги.
  • Смазка: Специальная смазка для механизмов стеклоподъемников поможет обеспечить плавность работы и предотвратить износ.
  • Крепежные элементы: Возможно, вам понадобятся новые гайки, болты или зажимы, если старые элементы повреждены или потеряны.
  • Изолента: Она может пригодиться для временной фиксации проводов или других деталей во время работы.
• Дополнительные материалы:
  • Перчатки: Защитные перчатки помогут избежать порезов и травм во время работы с острыми деталями.
  • Очки: Защитные очки защитят ваши глаза от мелких частиц и пыли.
  • Рабочая поверхность: Убедитесь, что у вас есть достаточно места для работы, а также подстилка или стол для размещения инструментов и деталей.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены или ремонта тросика стеклоподъемника. Это позволит вам сосредоточиться на самой работе, не отвлекаясь на поиски нужных предметов.

Советы по профилактике и уходу за стеклоподъемниками

Чтобы избежать проблем со стеклоподъемниками в будущем, важно следовать нескольким простым рекомендациям по их профилактике и уходу. Эти советы помогут продлить срок службы механизма и предотвратить необходимость в частом ремонте или замене тросиков.

• Регулярная проверка состояния стеклоподъемников: Периодически проверяйте работу стеклоподъемников, чтобы выявить возможные проблемы на ранней стадии. Обратите внимание на посторонние звуки, замедленное движение или заедание стекла.
• Очистка направляющих: Пыль и грязь могут накапливаться в направляющих стеклоподъемников, что приводит к их заеданию. Регулярно очищайте направляющие от загрязнений, используя мягкую ткань и, при необходимости, специальные средства для чистки.
• Смазка механизмов: Для обеспечения плавной работы стеклоподъемников рекомендуется периодически смазывать механизмы. Используйте силиконовые или графитовые смазки, которые не будут attracting пыль и грязь.
• Избегайте резких движений: Не стоит резко поднимать или опускать стекло, особенно если оно заело. Это может привести к повреждению тросиков и других компонентов механизма. Если стекло не поднимается, лучше остановиться и выяснить причину.
• Защита от замерзания: В зимний период следите за тем, чтобы стеклоподъемники не замерзали. Если вы заметили, что стекло застряло, не пытайтесь его поднять с силой. Используйте обогреватель или специальное средство для размораживания.
• Проверка электрических соединений: Убедитесь, что все электрические соединения в порядке. Плохие контакты могут привести к сбоям в работе стеклоподъемников. Если вы заметили, что стекло не реагирует на команды, проверьте предохранители и проводку.
• Избегайте перегрузки: Не оставляйте тяжелые предметы на подоконниках, так как это может создать дополнительную нагрузку на стеклоподъемники и привести к их поломке.

Следуя этим простым советам, вы сможете значительно продлить срок службы стеклоподъемников и избежать ненужных затрат на их ремонт или замену. Помните, что профилактика всегда проще и дешевле, чем устранение последствий поломки.

Частые ошибки при замене тросика и как их избежать

Замена тросика стеклоподъемника может показаться простой задачей, однако многие автолюбители сталкиваются с рядом ошибок, которые могут усложнить процесс или даже привести к повреждению механизма. Чтобы избежать распространенных проблем, важно знать, на что обращать внимание в процессе замены.

1. Неправильный выбор запчастей

Одной из самых частых ошибок является использование неоригинальных или неподходящих тросиков. Перед покупкой убедитесь, что вы выбрали тросик, который точно соответствует модели вашего автомобиля. Проверьте совместимость по каталогу запчастей или проконсультируйтесь с продавцом.

2. Игнорирование инструкции

Многие автолюбители пренебрегают инструкцией по замене, что может привести к неправильной установке. Всегда следуйте рекомендациям производителя, которые можно найти в руководстве по эксплуатации автомобиля или в специализированных источниках. Это поможет избежать ошибок при установке и обеспечит правильную работу стеклоподъемника.

3. Неправильная установка тросика

При установке тросика важно следить за его натяжением и правильным расположением в направляющих. Если тросик будет слишком натянут или, наоборот, слишком свободен, это может привести к его быстрому износу или заеданию механизма. Убедитесь, что тросик проходит по всем необходимым направляющим и не перекручивается.

4. Пренебрежение проверкой других компонентов

Замена тросика стеклоподъемника — это хорошая возможность проверить и другие элементы механизма. Часто причиной поломки тросика могут быть изношенные ролики или поврежденные направляющие. Перед установкой нового тросика убедитесь, что все остальные компоненты находятся в исправном состоянии. Это поможет избежать повторной замены в ближайшем будущем.

5. Неправильная сборка двери

После завершения замены тросика важно правильно собрать дверь. Убедитесь, что все крепления надежно зафиксированы, а уплотнители установлены на свои места. Неправильная сборка может привести к заеданию стекла или его повреждению при подъеме и опускании.

6. Отсутствие тестирования

После завершения всех работ обязательно протестируйте новый тросик. Поднимите и опустите стекло несколько раз, чтобы убедиться, что все работает корректно. Если вы заметили какие-либо проблемы, такие как заедание или шум, немедленно проверьте установку и состояние тросика.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при замене тросика стеклоподъемника и обеспечить его долгую и надежную работу. Помните, что тщательность и внимание к деталям — ключ к успешному ремонту.
