Установка электростеклоподъемников на ВАЗ 2107 повышает комфорт и функциональность автомобиля. В этой статье представлена инструкция для самостоятельного выполнения этой задачи, что позволит сэкономить время и деньги на сервисе. Вы узнаете о необходимых инструментах, этапах демонтажа старых механизмов и установки новых, а также получите ссылки на видеоролики, демонстрирующие процесс.

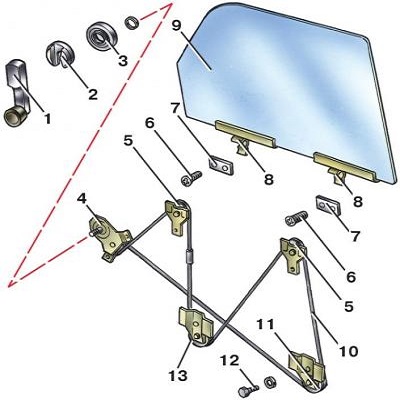

Устройство стеклоподъемника ВАЗ 2107

Стеклоподъемник на автомобиле ВАЗ 2107 состоит из следующих компонентов:

• ручка для подъема стекла;
• отделочная втулка с местом для установки ручки;
• розетка для ручки;
• механизм, отвечающий за подъем стекла;
• нижний ролик;
• крепежный болт и гайка для нижнего ролика;
• винт для крепления прижимающих пластин;
• верхние ролики;
• прижимающие пластины;
• боковое стекло;
• трос;
• кронштейны для фиксации стекла;
• натяжной ролик.

Основное отличие конструкции стеклоподъемника ВАЗ 2107 от аналогичных систем заключается в использовании троса и натяжного ролика, которые необходимы для функционирования механического привода. Такой подход был выбран из-за отсутствия боковой форточки на модели ВАЗ 2107.

замена стеклоподъёмника ваз классика ,2104 ,05,07,все по полочкам

Руководство, как разобрать стеклоподъемник

Чтобы самостоятельно заменить электрические стеклоподъемники на ВАЗ 2107 или провести их ремонт, в первую очередь необходимо освоить процесс демонтажа. Эти навыки окажутся полезными, если механизм подъемника заклинит из-за попадания влаги через щель между уплотнителем и стеклом, что потребует его ремонта.

Для работы с автомобилем вам понадобятся следующие инструменты и материалы:

• набор отверток;
• набор гаечных ключей или головок;
• плоскогубцы;
• скотч для фиксации стекла.

Рекомендуется проводить демонтаж, ремонт и установку ЭСП в гараже.

Процесс демонтажа стеклоподъемника включает в себя следующие шаги:

1. Сначала необходимо опустить стекло до упора с помощью ручки.

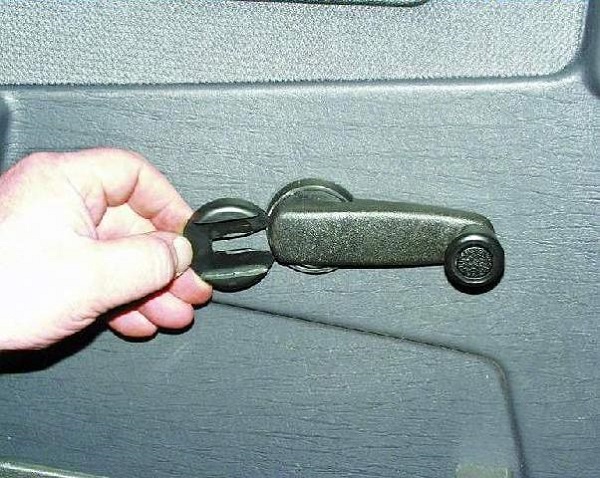

2. Затем следует снять ручку подъема стекла. Для этого нужно отсоединить стопорную разрезную шайбу, расположенную между облицовочной втулкой и ручкой. Используя плоскую отвертку, раздвиньте края шайбы и аккуратно извлеките ее из зацепления с ручкой.
3. Далее снимите облицовочную накладку двери, что откроет доступ к стеклоподъемному механизму и тросу через технологическое отверстие.
4. Ключом на «10» открутите крепежный болт натяжного ролика, чтобы ослабить натяжение тросика.
5. Снимите ослабленный трос с роликов.
6. Затем открутите три гайки крепления механизма подъема стекла с помощью ключа на «8».
7. Через технологический проем извлеките стеклоподъемный механизм, действуя так же, как при снятии троса.
8. Если механизм не удается вынуть, открутите гайку крепления направляющей стекла ключом на «10» и сдвиньте ее.
9. После извлечения стеклоподъемника открутите 4 самореза, которые фиксируют стекло к тросу.

На этом демонтаж стеклоподъемника с тросом завершен. Теперь можно переходить к ремонту или установке.

Перед установкой электрических стеклоподъемников обязательно проверьте все компоненты на наличие неисправностей. Если вы обнаружите какие-либо дефекты, их следует устранить, отремонтировать или заменить поврежденные детали.

Концы троса в местах его входа в механизм обязательно нужно закрепить проволокой. Это обеспечит надежную фиксацию троса при установке нового ЭСП.

Интересные факты

Вот несколько интересных фактов о самостоятельной установке стеклоподъемника на «Ласточку» (ВАЗ-2107):

1. Совместимость деталей: Стеклоподъемники от других моделей ВАЗ, таких как ВАЗ-2106 или ВАЗ-2105, могут быть совместимы с «Ласточкой». Это открывает возможности для поиска более доступных или улучшенных компонентов, что может значительно упростить процесс замены.

2. Электрическая схема: При установке электрического стеклоподъемника важно правильно подключить электрическую схему. Многие владельцы автомобилей не знают, что можно использовать реле для защиты проводки от перегрузок, что увеличивает надежность работы системы и предотвращает возможные короткие замыкания.

3. Улучшение комфорта: Установка электрического стеклоподъемника не только облегчает процесс открытия и закрытия окон, но и может повысить общую ценность автомобиля. Многие автолюбители ценят такие улучшения, что может быть полезно при продаже автомобиля в будущем.

Эти факты могут помочь вам лучше понять процесс установки и преимущества, которые он может принести.

Как установить электрический стеклоподъемник?

Необходимость установки электростеклоподъемников (ЭСП) появилась благодаря развитию технологий. Эти устройства значительно упрощают процесс открытия и закрытия боковых стекол. Интеграция электроподъемников в систему охранной сигнализации позволяет управлять стеклами на расстоянии.

С появлением ЭСП на рынке многие автолюбители заинтересовались их установкой в свои автомобили. В связи с этим возник вопрос о том, какие электрические подъемники для стекол лучше выбрать и как их установить на ВАЗ 2107. Проблема заключается в том, что заводских стеклоподъемников для этой модели не существует. На автомобильном рынке представлено множество электроподъемных механизмов как отечественного, так и зарубежного производства. Их принцип работы заключается в том, что вместо механического подъемника, который нужно вращать вручную, устанавливается аналогичный механизм с электроприводом, который монтируется на внутренней стороне двери.

Среди отечественных производителей наиболее популярны электростеклоподъемники от компаний «Гранат», «Катран» и «Форвард» (автор видео Стеклоподъем.РФ).

При установке этого устройства на ВАЗ 2107 могут возникнуть некоторые трудности, так как в данной модели отсутствует форточка, а стекла опускаются полностью. Кроме того, в автомобиле недостаточно места для установки. Многие водители решают эту проблему, приобретая для «семерки» электроподъемники импортного производства, например, модель Delux от компании SPAL.

Стеклоподъемники ГРАНАТ для ВАЗ-2107 в передние двери. Обзор комплекта

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки включает в себя несколько ключевых этапов:

1. В первую очередь, необходимо внимательно ознакомиться с инструкцией по установке, которая прилагается к комплекту.
2. Затем для обеспечения безопасности во время установки следует отключить электропитание автомобиля.
3. После этого поднимите стекло до максимума и зафиксируйте его с помощью скотча.
4. Далее, согласно ранее описанной схеме, снимите старый подъемный механизм.
5. Выберите место для установки электромотора, обычно его располагают в нижней части дверей. Приложите электромотор к выбранному месту и сделайте разметку для крепежа.
6. С помощью дрели выполните отверстия по разметке для установки механизма.

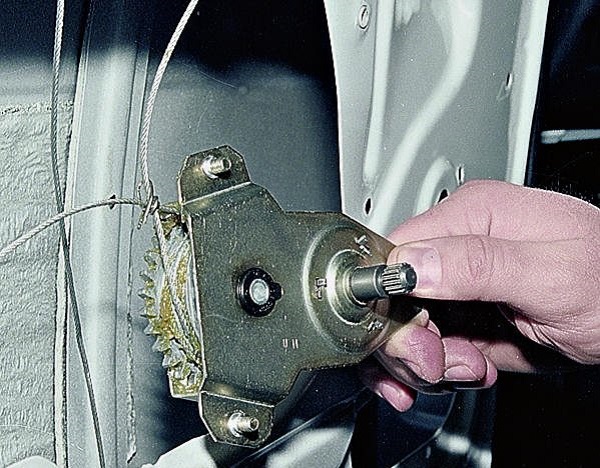

7. Установите электромотор на подготовленное место и закрепите его с помощью крепежных элементов.

   В комплекте с электроприводом идут саморезы, однако лучше заменить их на винты с гайками и шайбой гровером для надежной фиксации.

8. После установки электромотора, который крепится с помощью длинных болтов, обязательно разместите по две гайки между дверью и кронштейнами электромотора. Это поможет избежать трения троса о края двери во время эксплуатации.
9. Далее уложите трос на штатное место между роликами. Согласно инструкции, трубки тросиков должны пересекаться внутри двери.
10. Затем найдите подходящее место для установки кнопок управления подъемником и подготовьте их. Оптимально для этого подойдут панель приборов и дверная ручка. Один из вариантов – замена стандартных кнопок на приборной панели.
11. Опустите стекло вниз и зафиксируйте его в монтажной рейке. Все действия выполняйте аккуратно, чтобы не повредить хрупкие детали.
12. На следующем этапе подключите электропроводку. Перед этим внимательно изучите принципиальную схему подключения, которая идет в комплекте. Установку следует производить строго по схеме.
13. Сначала подведите провода к центральной консоли автомобиля, протянув их через защитную гофрированную трубу. Лучше всего использовать отдельный провод с предохранителем, чтобы не перегружать провода прикуривателя.
14. Через подготовленные отверстия для кнопок на приборной панели выведите провода, подключите их и уложите на предназначенное место.
15. При подключении силового контура электрических подъемников к бортовой сети автомобиля обязательно используйте предохранители. Схема подключения должна обеспечивать работу электроприводов только при включенном двигателе.
16. Провода, проходящие в салоне, необходимо изолировать пластиковыми трубками и укладывать под обшивку.
17. После завершения монтажа электропроводки подключите отрицательную клемму к аккумулятору.

Таким образом, замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно переходить к проверке и регулировке установленного устройства.

Используя установленный электрический привод, поднимите стекло вверх. Необходимо отрегулировать механизм так, чтобы при полностью поднятом стекле не оставалось зазоров. После проверки и регулировки установите на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника установите заглушку.

Установка электрических стеклоподъемников своими руками значительно повышает комфорт как для водителя, так и для пассажиров, позволяя управлять открытием и закрытием бокового стекла с помощью кнопки. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Умение самостоятельно демонтировать и устанавливать стеклоподъемники на ВАЗ 2107 позволяет сэкономить на посещении автосервиса.

Видео «Установка электрических стеклоподъемников»

В данном видео Сергей Зукол делится пошаговой инструкцией по самостоятельной установке электрических подъемников для стекол на автомобиле ВАЗ 2107.

https://youtube.com/watch?v=a1Yto0Eqprw

Необходимые инструменты и материалы для установки

Перед тем как приступить к установке стеклоподъемника на вашу «Ласточку» седьмой модели, важно подготовить все необходимые инструменты и материалы. Это не только упростит процесс, но и поможет избежать ненужных задержек.

Инструменты:

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки для снятия обшивки двери и креплений стеклоподъемника.
• Гаечные ключи: Набор гаечных ключей различных размеров поможет вам открутить болты и гайки, крепящие механизм стеклоподъемника.
• Плоскогубцы: Используйте плоскогубцы для работы с зажимами и проводами, особенно если они сильно зажаты.
• Ножницы по металлу: В случае необходимости, ножницы помогут вам аккуратно обрезать старые провода или элементы крепления.
• Дрель и сверла: Если потребуется, дрель поможет вам сделать дополнительные отверстия для крепления нового стеклоподъемника.
• Мультиметр: Для проверки электрических соединений и диагностики возможных проблем с проводкой.

Материалы:

• Новый стеклоподъемник: Убедитесь, что вы приобрели качественный стеклоподъемник, совместимый с вашей моделью автомобиля. Лучше всего выбирать оригинальные запчасти или проверенные аналоги.
• Крепежные элементы: Запаситесь новыми болтами, гайками и шайбами, так как старые могут быть повреждены или потеряны в процессе установки.
• Изоляционная лента: Она пригодится для защиты проводов и соединений от влаги и механических повреждений.
• Смазка: Специальная смазка для механизмов стеклоподъемников поможет обеспечить плавную работу нового устройства.
• Уплотнители: Если старые уплотнители повреждены, замените их новыми, чтобы избежать попадания влаги и пыли в дверь.

Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс установки стеклоподъемника и избежать неприятных сюрпризов в ходе работы. Убедитесь, что у вас есть достаточно времени и пространства для выполнения всех необходимых действий, и приступайте к установке с уверенностью в своих силах.

Советы по выбору стеклоподъемника

При выборе стеклоподъемника для вашей «Ласточки» седьмой модели важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы устройства. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Совместимость с моделью автомобиля: Прежде всего, убедитесь, что выбранный стеклоподъемник подходит именно для вашей модели. Для этого можно обратиться к каталогу запчастей или проконсультироваться с продавцом. Некоторые производители предлагают универсальные решения, но лучше выбирать детали, специально разработанные для вашего автомобиля.

2. Тип стеклоподъемника: Существует два основных типа стеклоподъемников: механические и электрические. Механические стеклоподъемники работают на основе системы тросов и рычагов, в то время как электрические управляются с помощью мотора. Электрические стеклоподъемники более удобны в использовании, но могут быть дороже и сложнее в установке.

3. Качество и производитель: Обратите внимание на репутацию производителя. Известные бренды, такие как Bosch, Valeo или Denso, часто предлагают более надежные и долговечные компоненты. Чтение отзывов и рекомендаций других автовладельцев также поможет вам сделать правильный выбор.

4. Цена: Стоимость стеклоподъемников может варьироваться в широких пределах. Не стоит гнаться за самой низкой ценой, так как это может обернуться дополнительными расходами на замену некачественной детали. Сравните цены разных продавцов и выберите оптимальный вариант, который сочетает в себе разумную цену и хорошее качество.

5. Наличие гарантии: При покупке стеклоподъемника обязательно уточните, предоставляется ли гарантия на изделие. Это может стать важным фактором в случае, если деталь окажется бракованной или выйдет из строя в течение короткого времени.

6. Установка: Если вы планируете устанавливать стеклоподъемник самостоятельно, убедитесь, что у вас есть все необходимые инструменты и инструкции. Некоторые производители предоставляют схемы установки, что значительно упрощает процесс. Если вы не уверены в своих силах, лучше обратиться к профессионалам.

Следуя этим советам, вы сможете выбрать качественный стеклоподъемник, который прослужит вам долго и обеспечит комфорт при использовании вашего автомобиля. Не забывайте, что правильный выбор детали — это залог безопасности и удобства на дороге.

Общие ошибки при установке и как их избежать

Установка стеклоподъемника на «Ласточку» седьмой модели может показаться простой задачей, однако многие автолюбители сталкиваются с рядом ошибок, которые могут привести к неправильной работе устройства или даже повреждению автомобиля. В этом разделе мы рассмотрим наиболее распространенные ошибки при установке стеклоподъемника и дадим рекомендации по их предотвращению.

1. Неправильный выбор стеклоподъемника

Перед началом установки важно убедиться, что выбранный вами стеклоподъемник подходит именно для вашей модели автомобиля. Использование неподходящего устройства может привести к несовместимости с механизмом двери, что в свою очередь может вызвать его поломку. Рекомендуется проверять совместимость по каталогу запчастей или консультироваться с продавцом.

2. Игнорирование инструкции

Каждый стеклоподъемник поставляется с инструкцией по установке. Игнорирование этих рекомендаций может привести к неправильной установке и, как следствие, к сбоям в работе. Всегда внимательно читайте инструкцию и следуйте ей шаг за шагом.

3. Неправильная установка креплений

Крепления стеклоподъемника должны быть установлены надежно и точно. Если крепления будут установлены неправильно, это может вызвать люфт или заедание стекла. Убедитесь, что все крепежные элементы затянуты до необходимого уровня, но не переусердствуйте, чтобы не повредить детали.

4. Пренебрежение проверкой электрических соединений

После установки стеклоподъемника важно проверить все электрические соединения. Неправильное подключение проводов может привести к тому, что стеклоподъемник не будет работать вообще или будет работать некорректно. Убедитесь, что все контакты надежно зафиксированы и не имеют коррозии.

5. Неправильная регулировка стекла

После установки стеклоподъемника необходимо правильно отрегулировать стекло. Если стекло будет установлено под неправильным углом, это может привести к его заеданию или повреждению. Проверьте, чтобы стекло двигалось плавно и без усилий, а также чтобы оно плотно прилегало к уплотнителям.

6. Пропуск этапа тестирования

После завершения установки не забудьте протестировать стеклоподъемник. Это позволит выявить возможные проблемы на раннем этапе. Проверьте, как стекло поднимается и опускается, а также убедитесь, что нет посторонних звуков или заеданий.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при установке стеклоподъемника на свою «Ласточку» и обеспечить его надежную и долгосрочную работу. Помните, что тщательность и внимание к деталям – ключ к успешной установке.
