Автомобильные стеклоподъемники — важный элемент комфорта и безопасности, обеспечивающий управление окнами. В статье рассмотрим характеристики конструкции и механизма стеклоподъемников, включая привод, модуль, контроллер и шестерню. Понимание принципа работы и видов стеклоподъемников поможет владельцам автомобилей в эксплуатации, обслуживании, диагностике и ремонте.

Конструкция стеклоподъемников

Для начала давайте разберем схему и конструкцию электрического стеклоподъемника:

• провода, которые передают электрический сигнал для открытия или закрытия окна;
• модуль, выполняющий роль блока управления — отвечает за обработку информации и ее передачу;
• в механических системах использовалась трапеция, тогда как в электрических вариантах применяется привод;
• направляющие, которые обеспечивают правильное движение стекла;
• электродвигатель, предназначенный для подъема стекол;
• регулятор — плата с кнопками, управляемая водителем;
• реле, контролирующее ток;
• дополнительные компоненты — крепежные элементы, шестерни, уплотнители.

Мотор стеклоподъемника

Принцип работы

Система стеклоподъемников обычно представляет собой трапециевидное устройство, которое позволяет управлять открытием и закрытием окон с помощью регулятора, расположенного в салоне автомобиля. Этот регулятор может находиться в двери водителя, быть встроенным в каждую дверь или размещаться на пластиковой панели, соединяющей центральную консоль с областью между передними сиденьями. Такой подход использовался в отечественных автомобилях. Внутри каждой двери установлен редуктор (электродвигатель), который обеспечивает движение в обоих направлениях.

Кроме того, в системе электрических стеклоподъемников важную роль играет реле, отвечающее за контроль тока, поступающего к редукторам. Когда водитель нажимает кнопку управления, сигнал от нее поступает на контроллер, который обрабатывает его и передает команду на моторчик, находящийся в соответствующей двери. С помощью привода, роликов и шестерен редуктор поднимает стекло до тех пор, пока сигнал от контроллера не прекратится. В некоторых автомобилях дополнительно используются выключатели для каждого редуктора, что обеспечивает безопасность работы системы в случае неисправности одного из стеклоподъемников (автор видео — канал В Деревне Life).

Не работают(гудят) стеклоподъемники ВАЗ.(Ремонт стеклоподъемников ваз)

Интересные факты

Вот несколько интересных фактов о конструкции и механизме автомобильного стеклоподъемника:

1. Типы механизмов: Существует несколько типов стеклоподъемников, включая механические (ручные) и электрические. Механические стеклоподъемники работают на основе системы рычагов и тросов, тогда как электрические используют моторы и редукторы для подъема и опускания стекла. Электрические стеклоподъемники стали стандартом в большинстве современных автомобилей благодаря удобству и простоте использования.

2. Безопасность и защита: Современные электрические стеклоподъемники часто оснащены функцией защиты от зажатия. Это означает, что если стекло встречает препятствие при подъеме, механизм автоматически останавливается и опускается, предотвращая травмы или повреждения. Эта функция стала обязательной в большинстве стран и значительно повысила безопасность пассажиров.

3. Управление и интеграция: Стеклоподъемники могут быть интегрированы с другими системами автомобиля, такими как центральный замок и система управления климатом. Например, некоторые автомобили позволяют управлять стеклоподъемниками с помощью ключа дистанционного управления, что позволяет открывать или закрывать окна, не заходя в машину. Это удобно в жаркую погоду, когда нужно проветрить салон перед поездкой.

Разновидности

Что касается конструкции, системы подъема (СП) можно разделить на несколько типов:

1. Тросовые. Главным преимуществом этого типа является высокая ремонтопригодность. Практически каждый элемент системы можно заменить, а необходимые запчасти легко найти в большинстве магазинов. Более того, самостоятельный ремонт не представляет особой сложности.
   Это достоинство перекрывает все недостатки, такие как возможные перегревы редуктора, ненадежные пластиковые направляющие и износ тросика. Однако все эти элементы можно заменить при необходимости.

2. Реечные. Этот тип СП отличается длительным сроком службы. Принцип работы заключается в преобразовании вращательного движения от редуктора на шестеренки, что обеспечивает линейное движение реек. В отличие от тросовых систем, реечные работают быстрее и, как правило, менее шумно.
   Однако у них есть свои недостатки: шестеренки, установленные внутри двери, требуют регулярной смазки. Если пренебречь этой процедурой, они будут изнашиваться быстрее, что в конечном итоге приведет к поломке.
   Еще один минус заключается в том, что производители часто экономят на металле, изготавливая шестерни из пластика. Пластмасса не может соперничать с металлом, поэтому срок службы таких систем обычно невелик. При покупке стоит обращать внимание на наличие металлических шестерен. Кроме того, реечным системам требуется больше пространства внутри двери.

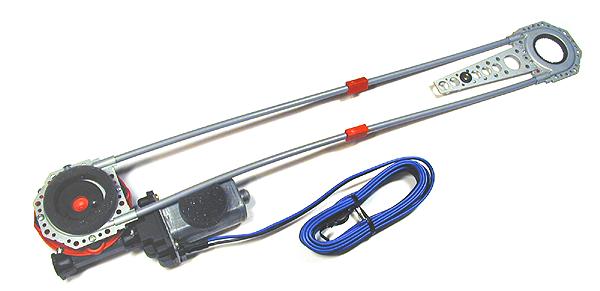

3. Рычажные. Эти системы объединяют в себе долговечность и компактные размеры. В данном случае редуктор вращает шестеренку, которая передает движение на рычажные элементы. Они, в свою очередь, перемещают пластину, фиксирующую стекло. Из-за такого механизма скорость подъема стекла будет неравномерной: чем выше оно поднимается, тем медленнее будет его движение.

Фотогалерея «Виды СП»

Видео «Как отремонтировать электрический СП»

В представленном ниже видео вы найдете подробную пошаговую инструкцию по ремонту электрических стеклоподъемников своими руками, основанную на примерах автомобилей Лада Приора и Калина. Автором данного ролика является канал «В гараже у Сандро».

Ремонт электрического стеклоподъемника своими руками!

Преимущества и недостатки различных типов стеклоподъемников

Автомобильные стеклоподъемники можно классифицировать на несколько типов, каждый из которых имеет свои преимущества и недостатки. Основные типы стеклоподъемников включают механические, электрические и пневматические системы. Рассмотрим их подробнее.

Механические стеклоподъемники

Механические стеклоподъемники, также известные как ручные, работают на основе простого механизма, который включает в себя ручку и трос. Для открытия или закрытия окна водитель или пассажир вручную поворачивает ручку, что приводит в движение стекло.

• Преимущества:
  • Простота конструкции, что делает их менее подверженными поломкам.
  • Низкая стоимость производства и установки.
  • Отсутствие зависимости от электрической системы автомобиля.
• Недостатки:
  • Неудобство в использовании, особенно для пассажиров на задних сиденьях.
  • Требует физических усилий для открытия и закрытия окон.
  • Меньшая скорость работы по сравнению с электрическими системами.

Электрические стеклоподъемники

Электрические стеклоподъемники используют электродвигатель для управления движением стекла. Они могут быть оснащены кнопками на дверях или центральным замком, что делает их более удобными в использовании.

• Преимущества:
  • Удобство в использовании: стекла можно открывать и закрывать одним нажатием кнопки.
  • Быстрая работа, что позволяет быстро регулировать положение стекла.
  • Возможность интеграции с другими системами автомобиля, такими как центральный замок и сигнализация.
• Недостатки:
  • Зависимость от электрической системы автомобиля, что может привести к поломкам при разряженной батарее.
  • Более высокая стоимость по сравнению с механическими стеклоподъемниками.
  • Сложность конструкции, что может увеличить вероятность поломок.

Пневматические стеклоподъемники

Пневматические стеклоподъемники используют сжатый воздух для управления движением стекла. Этот тип системы встречается реже и чаще используется в специализированных автомобилях.

• Преимущества:
  • Мягкое и плавное движение стекла, что уменьшает риск повреждения.
  • Возможность быстрого открытия и закрытия окон.
• Недостатки:
  • Сложность и высокая стоимость установки и обслуживания.
  • Зависимость от системы сжатого воздуха, что может привести к поломкам.
  • Меньшая распространенность, что затрудняет поиск запчастей и сервисного обслуживания.

В заключение, выбор типа стеклоподъемника зависит от предпочтений владельца автомобиля, его бюджета и требований к удобству и надежности. Каждый из типов имеет свои уникальные характеристики, которые могут быть более или менее подходящими в зависимости от конкретных условий эксплуатации автомобиля.

Советы по выбору стеклоподъемника для автомобиля

При выборе стеклоподъемника для автомобиля важно учитывать несколько ключевых факторов, которые помогут обеспечить надежность, долговечность и комфорт в эксплуатации. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Тип стеклоподъемника

Существует два основных типа стеклоподъемников: механические и электрические. Механические стеклоподъемники работают на основе ручного управления, что может быть менее удобно, особенно для современных автомобилей. Электрические стеклоподъемники, в свою очередь, обеспечивают более высокий уровень комфорта и удобства, так как управление осуществляется с помощью кнопок или пульта дистанционного управления. При выборе стоит учитывать, какой тип будет более удобен для вас и соответствует вашим потребностям.

2. Совместимость с автомобилем

Перед покупкой стеклоподъемника необходимо убедиться в его совместимости с вашим автомобилем. Это включает в себя проверку модели, года выпуска и других характеристик. Неправильный выбор может привести к проблемам с установкой и функционированием устройства. Рекомендуется обращаться к производителям или специализированным магазинам, которые могут предложить детали, соответствующие вашему автомобилю.

3. Качество и надежность

Качество стеклоподъемника напрямую влияет на его долговечность и надежность. При выборе стоит обращать внимание на материалы, из которых изготовлены детали, а также на репутацию производителя. Известные бренды, как правило, предлагают более качественные и надежные продукты, что может сэкономить вам время и деньги в будущем.

4. Установка и обслуживание

Некоторые стеклоподъемники требуют профессиональной установки, в то время как другие могут быть установлены самостоятельно. Если вы не уверены в своих силах, лучше обратиться к специалистам. Также стоит учитывать, что некоторые модели могут требовать регулярного обслуживания, что также следует учитывать при выборе.

5. Цена

Цена стеклоподъемника может варьироваться в зависимости от типа, качества и производителя. Не стоит экономить на этом элементе, так как низкокачественные модели могут быстро выйти из строя и потребовать замены. Лучше инвестировать в качественный продукт, который прослужит долго и обеспечит комфорт в использовании.

6. Отзывы и рекомендации

Перед покупкой стоит ознакомиться с отзывами других пользователей. Это поможет вам получить представление о реальном опыте эксплуатации стеклоподъемника и выявить возможные недостатки. Также можно обратиться за рекомендациями к знакомым или специалистам в области автомобильного обслуживания.

Следуя этим советам, вы сможете выбрать стеклоподъемник, который будет соответствовать вашим требованиям и обеспечит надежную работу на протяжении долгого времени.

Частые неисправности и их устранение

Автомобильные стеклоподъемники, как и любые другие механизмы, могут сталкиваться с различными неисправностями, которые могут повлиять на их функциональность. Знание основных проблем и способов их устранения поможет водителям поддерживать работоспособность стеклоподъемников и избежать дорогостоящего ремонта.

Одной из самых распространенных неисправностей является неисправность электродвигателя. Если стекло не поднимается и не опускается, это может быть связано с тем, что электродвигатель вышел из строя. Для диагностики необходимо проверить наличие напряжения на моторе. Если напряжение есть, но двигатель не работает, его следует заменить. Если напряжения нет, стоит проверить предохранители и проводку.

Еще одной частой проблемой является залипание стекла. Это может происходить из-за загрязнения направляющих или износа уплотнителей. В этом случае необходимо очистить направляющие от грязи и смазать их специальной смазкой. Если уплотнители изношены, их следует заменить, чтобы избежать дальнейших проблем.

Также стоит обратить внимание на механизм подъема стекла. Если стекло поднимается с трудом или заедает, это может быть связано с повреждением или износом тросов и роликов. В таком случае необходимо разобрать механизм и проверить состояние всех компонентов. При необходимости следует заменить поврежденные детали.

Иногда причиной неисправности может быть неисправный переключатель. Если стеклоподъемник не реагирует на команды, стоит проверить работоспособность переключателя. Для этого можно использовать мультиметр для проверки целостности контактов. Если переключатель неисправен, его нужно заменить.

Не стоит забывать и о проводке. Часто проблемы с работой стеклоподъемников возникают из-за поврежденных проводов или плохих соединений. Визуальный осмотр проводки на наличие повреждений и коррозии поможет выявить проблему. При необходимости следует восстановить или заменить поврежденные участки проводки.

В заключение, регулярное обслуживание и диагностика стеклоподъемников помогут избежать многих проблем. Знание основных неисправностей и способов их устранения позволит водителям самостоятельно решать возникающие проблемы и поддерживать стеклоподъемники в исправном состоянии.
