Как самостоятельно заменить лампы щитка приборов Лады?
- При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
- Открутить два болта и снять декоративный кожух.

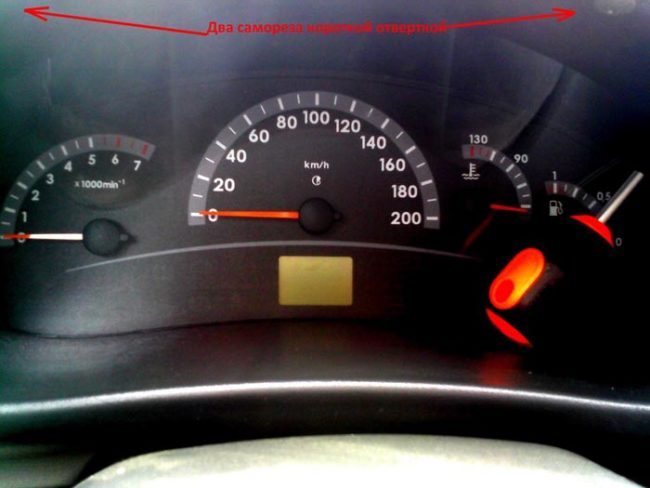

Два самореза декоративного кожуха Открутить два болта крепления.
На картинке обозначены два болта крепления панели приборов
- Короткой крестовой отверткой нужно открутить два болта, которые располагаются спереди и держат панель приборов.
- Затем остается вытянуть щиток приборов. Он останется держаться только на разъеме питания. Чтобы отсоединить его надо отодвинуть в сторону фиксатор.
Видны фишки проводов к панели приборов
- После этого щиток держать уже ничего не будет. Его можно просто вынимать из места посадки.
На этом работу по снятию щитка приборов можно считать завершенной.
Замена лампочек на панели Лада Калина
Стандартная лампа панели приборов
- После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
- Новые лампочки устанавливаются в обратном порядке снятию.
На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки
Панель с контрольно-измерительными приборами является обязательным атрибутом для любого автомобиля. Она включает в себя указатели скорости, температуры охлаждающей жидкости и бензина в баке, тахометра. С недавних пор место в ней занял также дисплей бортового компьютера. Двигаться на машине ночью, не видя показаний этих приборов опасно, можно нарушить скоростной режим, не увидеть приближение какой-то проблемы или неисправности.
Для освещения циферблатов всех этих устройств устанавливаются лампочки накаливания. Они имеют небольшие размеры и мощность, которая не превышает 1 Вт. Каждая лампа устанавливается в индивидуальный патрон. В старых моделях авто к ним подводили провода с питанием. Сегодня этих проводов не имеется, контакты расположены на патроне и гнезде для лампы. Включение производится одновременно с наружным освещением на машине.
Многих владельцев автомобилей чем-то не устраивает заводская разработка, поэтому они самостоятельно производят её усовершенствование. Одним из этапов такой работы является обмен традиционных ламп накаливания на светодиоды разных цветов. Они имеют сравнительно большой срок службы и маленький потребляемый ток. Как недостаток такой работы нужно отметить необходимость соблюдения полярности питания при подключении светодиодов.
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.
Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.
Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.
Маленькой крестовой отверткой отверните два винта крепления щитка приборов.
Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.
Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.
Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.

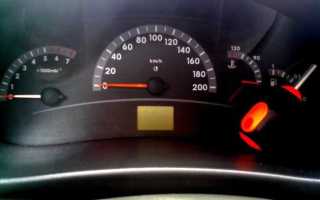

Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео:
Читайте также:
Замена лампочек в панели приборов Лада Калина и Приора. Когда все опять сломалось
Что поделаешь, иногда приходится интересоваться, как производится замена лампочек в приборной панели Лада Калина и Приора. Многие согласятся с тем, что передвигаться на автомобиле в тёмное время суток, когда не горит даже хоть одна лампочка подсветки панели приборов, неприятно. В некоторых случаях может привести к поломке, так как своевременно водитель не будет оповещён о возможной проблеме.
Замена лампочек в панели приборов Лада Калина и Приора возможна при тюнинге салона этих машин. Многие владельцы устанавливают вместо штатных лампочек накаливания светодиоды. Они не только более экономичны, но и раскрашены в разные цвета. Такая замена повышает срок службы элементов подсветки, делает её облик более приятным для глаз находящихся в машине. Выполнить такую замену совсем не сложно, это под силу даже начинающим водителям.
Как устроена подсветка?
Панель с контрольно-измерительными приборами является обязательным атрибутом для любого автомобиля. Она включает в себя указатели скорости, температуры охлаждающей жидкости и бензина в баке, тахометра. С недавних пор место в ней занял также дисплей бортового компьютера. Двигаться на машине ночью, не видя показаний этих приборов опасно, можно нарушить скоростной режим, не увидеть приближение какой-то проблемы или неисправности.
Для освещения циферблатов всех этих устройств устанавливаются лампочки накаливания. Они имеют небольшие размеры и мощность, которая не превышает 1 Вт. Каждая лампа устанавливается в индивидуальный патрон. В старых моделях авто к ним подводили провода с питанием. Сегодня этих проводов не имеется, контакты расположены на патроне и гнезде для лампы. Включение производится одновременно с наружным освещением на машине.
Многих владельцев автомобилей чем-то не устраивает заводская разработка, поэтому они самостоятельно производят её усовершенствование. Одним из этапов такой работы является обмен традиционных ламп накаливания на светодиоды разных цветов. Они имеют сравнительно большой срок службы и маленький потребляемый ток. Как недостаток такой работы нужно отметить необходимость соблюдения полярности питания при подключении светодиодов.
Что нужно для выполнения такой работы?
Операция эта не представляет собой большой сложности, она под силу любому владельцу. Нужно приготовить заранее необходимый инструмент и новые лампы. В работе вам понадобятся две отвёртки с плоским лезвием, одна из них должна иметь небольшую длину, также две отвёртки с крестообразными лезвиями, длинная и короткая. Хорошо если рядом будут плоскогубцы и ключ на восемь.
Они могут понадобиться для извлечения отдельных лампочек. Их устанавливают в нишах, поэтому может возникнуть проблема при попытке достать их пальцами, поэтому в таком случае выручают плоскогубцы или гаечный ключ на восемь. Работа может оказаться бесполезной, если рядом не окажется приборов для замены неисправных изделий.
Как заменить самому?
Такие проблемы возникают не очень часто, но случаются. Если вдруг произошло такое со всеми приборами освещения одновременно, следует попытаться разобраться с тем, почему такое случилось. Иначе после установки новых приборов, они снова могут выйти из строя. Чаще всего такой причиной становится высокое напряжение бортовой сети после выхода из строя реле регулятора генераторной установки.
Будем считать, что такого у вас не случилось, перегорела всего одна лампочка, которую нужно заменить. Инструмент готов к работе, новая лампа имеется, приступим к работе. Чтобы выполнить замену, следует изъять из панели щиток приборов. Для этого нужно вывинтить два винта, которые удерживают от выпадения декоративную накладку панели. Чтобы было удобно выполнить эту операцию, нужно опустить рулевое колесо как можно ниже.
-
Читайте также:
Когда винты вывернуты, следует извлечь панель. Она удерживается двумя пластмассовыми защёлками. Следует её поворачивать из стороны в сторону и вынуть из посадочного места. После этого откроется доступ к винтам крепления приборного щитка. Снимать их желательно крестообразной отвёрткой с длительной ручкой. Чтобы винты не упали вниз, попытайтесь любим способом намагнитить лезвие отвёртки.
Вынуть щиток ещё невозможно, так как он удерживается разъёмом с проводами, который нужно отсоединить. Для этого отвёрткой нужно отжать его фиксаторы и отсоединить разъём от щитка приборов. Теперь поворачивая его нужно найти такое положение, когда его можно полностью вынуть из места установки. На тыльной стороне в гнёздах установлены лампы подсветки.
Для установки новых их следует вынуть, это можно сделать, если повернуть патрон против часовой стрелки для выхода из зацепления и вытянуть из гнезда. В некоторых случаях для этого приходится воспользоваться плоскогубцами или гаечным ключом. Новый прибор освещения устанавливают в обратном порядке, но поворачивают в гнезде уже по часовой стрелке. Замена лампочек в приборной панели Лада Калина и Приора занимает по времени примерно минут тридцать. Если после прочтения статьи вопросов у вас не возникает, смело приступайте к работе.
Как установить светодиодные источники?
Достаточно много владельцев Лада Калина являются почитателями тюнинга. Они склоняются к замене штатных лам, присутствующих в панели, светодиодными вариантами. Эти компоненты существенно ярче своих традиционных «конкурентов», что в корне меняет экстерьер панели, особенно в темное время.
Для установки применяют как сами диоды, подлежащие монтажу в посадочные гнезда для штатных осветительных компонентов, так и диодные ленты. При втором варианте изделия наклеиваются по периметру приборного щитка LADA Kalina.
Далее процедура идентична описанному здесь алгоритму действий. Значимым отличием является потребность в подпиливании кончика диода перед непосредственным монтажом. Эту манипуляцию следует выполнять с максимальной аккуратностью, во избежание повреждения самого осветительного компонента. Без указанного подпила диоды будут не в состоянии обеспечить рассеивание света, а начнут направлять световой пучок в точку.
-
Читайте также:
Замена ламп приборной панели Калины
После проведенных манипуляций осталось дело за малым — найти и вытащить перегоревшую лампу подсветки приборной панели и поставить на ее место новую.
Делается это довольно легко — прокручиваем лампу подсветки приборов против часовой стрелки и вытаскиваем. Так же само вставляем новую лампочку подсветки приборки, только уже будем вкручивать по часовой. После замены устанавливаем все в обратной последовательности, ничего сложного.
Всем привет. Сегодня произведем замену лампочек приборной панели Лада Калина. На Калине не надежные лампочки в приборной панели. Мы решили написать подробную инструкцию по их замене, чтобы сэкономить вам деньги за ремонт.
Нам понадобиться:
- короткая плоская и фигурная отвертка
- длинная плоская и фигурная отвертка

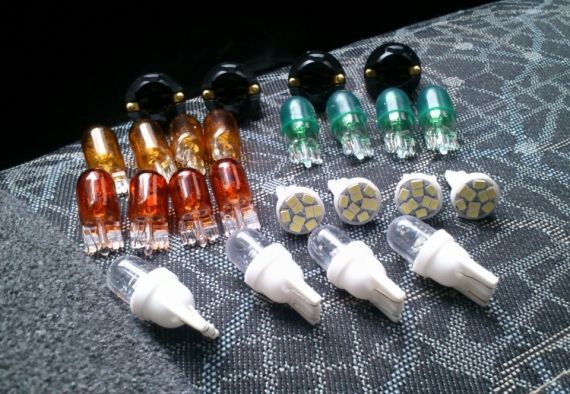

Установка светодиодных ламп
Многие автовладельцы, особенно любители тюнинга, предпочитают использовать для замены обычных ламп светодиодные, которые намного ярче освещают приборную панель Лады Калина. Для такого мероприятия используются как диоды, которые вставляются в так называемые гнезда, предназначенные для обычных ламп, так и светодиодную ленту. Последнюю просто наклеивают по периметру щитка приборов.
Сам процесс замены светодиодных ламп осуществляется по аналогичной схеме, которую мы ранее проанализировали. Единственное, что нужно сделать перед началом работы – кончик диода немного спилить. Спиливать диод нужно очень аккуратно, чтобы не повредить светящийся элемент. Если подпил не сделать, диоды не станут давать рассеянный свет, то есть светящийся элемент будет освещать всего одну точку.
Почему не горит подсветка панели приборов на «Лада Калина»
Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
Демонтаж панели приборов
В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.
Для снятия панели приборов понадобятся следующие инструменты:
-
Читайте также:
Порядок демонтажа панели приборов на «Лада Калина»:
- Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
- Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
- Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.
Видео: снятие приборного щитка
Сбилась регулировка яркости
Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.
Проблемы с предохранителем

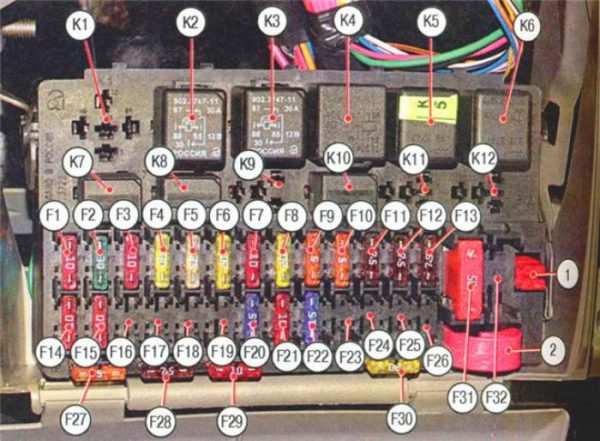

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.
Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.
Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.
Проблемы с проводкой
Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.
Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.
Проблемы с лампочками
Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.
Заменить их самостоятельно несложно:
- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Видео: замена лампочек
Сгорела плата
В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
Процедура замены лампочек на автомобиле LADA KALINA
Вам необходимо «вооружиться» парой крестовых отверток с коротким и длинным стержнем, и аналогичной парой простых отверток с прямым шлицем. Первым делом опускаем рулевую колонку в самое низкое положение.
Откручиваем пару шурупов, которые крепят приборную панель и торпедо автомобиля.
Стягиваем на себя облицовочную рамку приборной панели.
Используя крестовую отвертку с длинным жалом, откручиваем еще два шурупа с боков приборной панели.
Вытаскиваем приборную панель и вынимаем из нее клемму, которая указана на изображении ниже.
С задней стороны приборной панели вынимаем необходимую лампочку и меняем ее на новую.
Сборку приборной панели производим в обратном порядке и проверяем подсветку поменяных лампочек.
На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.
Замена ламп ближнего света
Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.
Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.
- Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж.
- Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно). Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.
- Продолжается замена лампочки ближнего света лада калина 1 поколения, на этапе отключения проводки. Контактная группа нередко прикипает, что заставляет мастера немного напрячься. Раскачивая со стороны в сторону колодку, потребуется ее стянуть с посадочного места. При этом, нужно придерживать корпус устройства, чтобы не повредить элемент. Если деталь будет сломана починить ее невозможно – узел меняется целиком.
- Далее следует вывести из зацепа пружину фиксатора лампы. Затем ее потребуется отодвинуть в сторону, чтобы не мешала.
Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку.
- Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы.
- Монтаж новой детали выполняется в обратной последовательности. При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.
Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.
Поэтапная замена осветительных приборов
Чтобы замена лампочек на щитке приборов Лады Калина была сделано правильно, специалисты рекомендуют выполнять ее в такой последовательности:
- После снятия торпеды приборной панели при помощи крестообразной отвертки нужно отвинтить два крепежа, которые фиксируют спидометр.
- Далее отсоединяется от панели колодка контактов, при отсоединении следует учитывать их цвет, чтобы при сборке ничего не перепутать.
- После отсоединения проводки задействуется тестер, с помощью которого каждая лампочка проверяется на работоспособность. Если прибор покажет, что элемент вышел из строя, его следует заменить, вынув цоколь.
- Удобнее всего откручивать цоколь при помощи обычных плоскогубцев, прокручивая им цоколь против хода часовой стрелки.
- На место пришедшей в непригодность лампочки устанавливается новая такого же размера.
- Все детали, которые снимались, устанавливаются на прежние места в обратной последовательности.
Последовательность замены ламп подсветки приборной панели “Калины”
Технология очень простая. Для извлечения патронов, проверните их вполоборота против часовой. Уберите сгоревший элемент руками или пассатижами, подхватив хвостовик. Поставьте новую запчасть. Вмонтируйте патрон (крутите по направлению часовой стрелки).
Совет №1 по замене ламп приборной панели “Калины” от опытных автовладельцев — меняйте сразу все лампои.
Так вы исключите необходимость повторять процедуру в ближайшее время. Она хоть и простая, но все-равно трудозатратная. Еще один важный плюс такого совета — равномерная подсветка всей “приборки” (элементы со временем выдают свечение разной интенсивности). Работа достаточно простая, но бдительности терять не стоит — всегда есть риск повредить резьбу или тонкие элементы.
Пошаговая инструкция по замене
Замена лампочек не представляет никакой сложности. Для того, чтобы вынуть патроны, надо повернуть их на полоборота против часовой стрелки. Порядок действий:
- извлечь сгоревший светильник. Можно обойтись голыми руками, но чаще аккуратно прихватывают хвостовик патрона узкими пассатижами и легко поворачивают его против часовой стрелки;
- вставить новую лампу в патрон;
- установить патрон в гнездо, повернув его по часовой стрелке.
Совет! Опытные пользователи рекомендуют менять сразу весь комплект, чтобы точно знать о времени начала эксплуатации. Необходимость повторять всю процедуру через неделю из-за сгоревшей соседней лампочки никого не обрадует. Кроме того, все светильники будут обладать одинаковой яркостью, что даст равномерную подсветку панели. Если такой вариант не подходит, можно вооружиться тестером и проверить лампы на работоспособность. После этого меняют перегоревшие экземпляры.
Снятие панели приборов
- При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
- Открутить два болта и снять декоративный кожух.
Два самореза декоративного кожуха
На картинке обозначены два болта крепления панели приборов
Видны фишки проводов к панели приборов
На этом работу по снятию щитка приборов можно считать завершенной.
Замена лампочек на панели Лада Калина
Стандартная лампа панели приборов
- После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
- Новые лампочки устанавливаются в обратном порядке снятию.
На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки
Меняем лампочки на панели приборов Лада Калина
Пробег у нашей редакционной Калины всего-то 45 400 км . Что совсем немного для машины 2011 года выпуска.
У нас сгорела лампочка «низкое давление масла» в панели приборов.
Осуществить замену осветительных элементов своими руками несложно. При правильном подходе, вся процедура займет не более 40 минут.
Снимаем приборную панель
Для работы вам потребуется короткая и длинная крестовые отвертки. Процесс снятия выполняется в несколько этапов.
- Опускаем руль в крайнее нижнее положение. Снизу есть регулятор, расположен он под рулевой колонкой.
Болты отмечены стрелочками.
Сняли декоративную заглушку.
Фишка панели приборов.
