Лампочки, которые расположены на панели приборов, имеют свойство выходить из строя. В этом нет ничего страшного, однако в случае, если это произойдёт прямо во время движения автомобиля, возможно возникновение любых неприятных ситуаций. Замена лампочек в приборной панели ваз 2114 — это далеко не самая простая задача, однако если следовать советам, которые представлены ниже по тексту, справиться с этой задачей сможет каждый. Так как поменять лампочки на панели приборов ВАЗ 2114?

Лампочки на панели ваз

ВАЗ 2114 обладает множеством положительных качеств, однако с приборной панелью этого автомобиля у многих автолюбителей возникают серьёзные проблемы. Она недостаточно качественная, поэтому многие элементы панели со временем выходят из строя. Как же поменять лампочки, которые нуждаются в срочной замене? Какие инструменты могут для этого потребоваться? Ответ на эти и другие вопросы можно найти ниже.

Особенности функционирования лампочек на приборной панели

Приборная панель ВАЗа нужна для того, чтобы информировать автолюбителя о любых процессах, происходящих в автомобиле. Это означает, что с помощью приборной панели можно контролировать состоянием машины, а также следить за вождением. Кроме этого, именно приборная панель нужна для того, чтобы диагностировать те либо иные неисправности. Всё это означает, что лампочки на панели загораются не просто так, а по каким-либо определённым причинам.

Одна из самых распространённых причин поломки лампочек — это длительное время использования. Ещё одна причина заключается в проблемах с контактами. Практически любая деталь автомобиля требует замены через определённый промежуток времени. Лампочки не являются исключением. А для решения некоторых проблем может потребоваться помощь электрика.

Приборная панель

КАК ПОМЕНЯТЬ ЛАМПОЧКИ ПРИБОРНОЙ ПАНЕЛИ. ВАЗ 2114

2114 замена лампочек панели приборов на свето-диоды без заморочек

Замена лампочки в приборной панели ВАЗ. Сравнение светодиодной и обычной лампочки в приборке

Для чего нужны лампы приборной панели

ВАЗ 2114 — одна из самых качественных, динамичных и красивых моделей отечественного автопрома, обладающая прекрасными техническими характеристиками. Впрочем, есть у неё и свои минусы, одним из которых является приборная панель, не отличающаяся особой надёжностью и качеством. Часто встречающейся неполадкой приборной панели является быстрый выход из строя ламп подсветки.

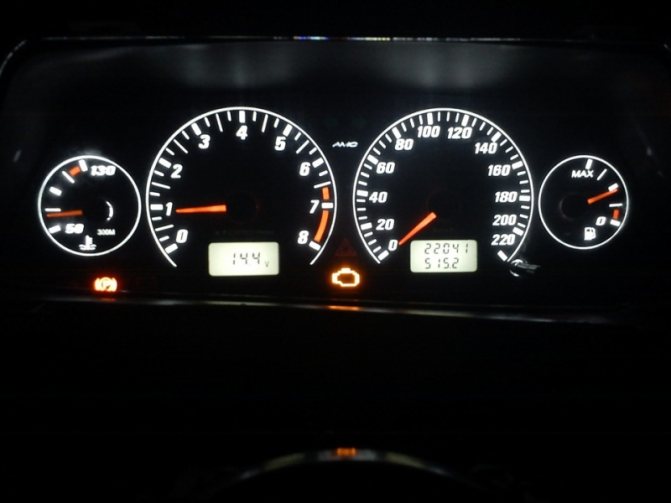

Исправная подсветка приборной панели автомобиля ВАЗ 2114

Лампочки подсветки сообщают водителю различную информацию, которая позволяет контролировать состояние автомобиля и вовремя диагностировать возможные неисправности. Причин их срабатывания может быть несколько:

• разрядилась аккумуляторная батарея;
• зажатие ручного тормоза;
• нехватка топлива в бензобаке;
• уменьшение давления моторного масла — причина, требующая остановки автомобиля во избежание поломки двигателя;
• накопление воды в фильтре. Излишки жидкости сливаются, дабы не допустить её попадания в насос;
• неисправности в работе топливной системы;
• неисправности в работе двигателя.

Выход ламп панели приборов из строя может стать причиной того, что водитель упустит поломку или неисправность, которая может стать причиной ДТП. По этой причине не стоит оттягивать замену лампочек.

Что необходимо для того, чтобы заменить лампочку своими силами

На любом современном автомобильном рынке можно найти массу лампочек для панели. Более того, они имеют огромное количество отличий друг от друга, поэтому каждый водитель может подобрать лампочку на свой вкус.

Светодиодные лампочки для панели ваз 2114

Дешёвые модели лампочек имеют средние характеристики, а модернизированные лампочки и вовсе могут придать панели приборов другой внешний вид. Во время выбора лампочки для панели приборов ВАЗ 2114 лучше всего отдавать предпочтение стандартным лампочками. Они самые долговечные и надёжные.

Некоторые опытные мастера и вовсе производят замену штатных лампочек на светодиоды, однако стоимость светодиодов существенно выше, нежели дешёвых моделей лампочек для ВАЗ 2114.

Как выбрать лампы для приборной панели

Сегодня на автомобильных рынках представлен широкий выбор различных осветительных приборов для приборных панелей отечественных автомобилей: как штатные лампы, так и модернизированные дорогостоящие аналоги, позволяющие полностью изменить не только панель, но и всю подсветку салона.

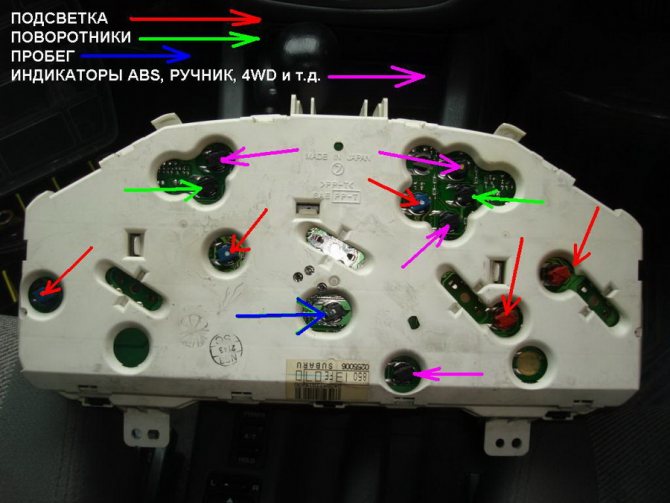

Расположение на приборной панели лампочек разных датчиков и индикаторов

Специалисты нередко советуют брать вместо штатных ламп светодиоды — они отличаются большей надёжностью, меньшим энергопотреблением и привлекательным мягким светом.

На автомобильных рынках представлен широкий ассортимент ламп для панели приборов

В нижеприведённой таблице перечислены лампы, оптимально подходящие для приборной панели ВАЗ 2114.

Таблица: Лампы, используемые в подсветке приборной панели ВАЗ 2114

Стоимость ламп для панели приборов невысока, а сам процесс замены не представляет ничего сложного.

☝️ Грамотные LED лампы rVolt 👍 на ЧЕТЫРКУ. ВАЗ 2114.

Не работает подсветка панели приборов . Куда копать? Совет автоэлектрика.

Тюнинг своими руками. Пересвет кнопок ВАЗ( Лада) 2113,2114,2115,2110,2111,2112,ГАЗ

Как поменять лампочки на панели приборов ВАЗ 2114

Для того, чтобы произвести замену, требуется:

1. Одна отвёртка под крест.
2. Несколько новых лампочек.

В самом начале нужно снять декоративную накладку. Она держится на специальных креплениях, поэтому здесь нужна отвёртка. Именно с её помощью можно сделать всё, что нужно.

Снятие декоративной накладки

Ключевое условие, которое нужно соблюдать во время замены лампочки, — это аккуратность.

Для снятия декоративной накладки нужно отсоединить её с самого нижнего края. Когда это будет сделано, то необходимо потянуть край на себя. После этого надо приступить к верхнему краю.

Когда с декоративной накладкой будет покончено, наступает самый сложный этап работы.

1. В самом начале надо отсоединить провод, который направлен к прикуривателю.
2. Теперь надо открутить саморезы накладки приборной панели. Они располагаются как в верхней части накладки, так и в нижней.
3. Когда эта задача будет выполнена, можно приступать к процессу снятия. Для этого придётся приложить некоторые усилия.
4. Пришёл черёд проводов. Все проводу надо отсоединить. Это касается проводов как от «аварийки», так и от часов и т.д.
5. Один из самых сложных этапов — это процесс снятия панели. Для того, чтобы сделать это как можно скорее, нужно выкрутить все саморезы. Дело в том, что приборная панель держится именно на саморезах.
6. На последнем этапе нужно снять патроны лампочек, которые неисправны. Для аккуратного снятия потребуется провернуть патроны против часовой стрелки. Когда это будет сделано, надо заменить неисправные лампы на новые. После этого остаётся только провести монтаж панели приборов.

Схема разборки панели ваз 2114

Проверка и замена ламп

Теперь пора вооружаться тестером (подойдет самый простой китайский) и начинать прозванивать лампочки. Для этого прибор ставится в режим измерения сопротивления (для светодиодных лампочек тестер обязательно ставится в режим проверки диодов), а лампы по одной извлекаются и прозваниваются.

Тестер необходим по той причине, что некоторые лампочки светятся далеко не всегда и определить их исправность визуально невозможно. Не будем же мы сливать тормозную жидкость или топливо с ВАЗа, чтобы проверить индикаторы низкого уровня того или другого. Если достоверно известно, какие лампочки исправны (к примеру, подсветка стрелочных приборов в норме), то эти лампы можно не трогать.

После установки новых ламп подключаем щиток, пока не устанавливая на место, и проверяем то, что можно легко проверить визуально: включаем зажигание, ручной тормоз, указатели поворотов и т. д. Если все в порядке, то торпедо можно собирать.

Альтернативный метод замены лампочки в приборную панель ваз 2114

Разобрать панель приборов ВАЗ 2114 можно и другим методом.

• сначала надо открутить 3 самореза. После этого нужно провести демонтаж накладки;
• на следующем этапе требуется снять экран;
• теперь пришло время отключения жгута проводов, которые нужны для прикуривателя;
• также потребуется снять рукоятку с рычага;
• теперь снимается крепеж электровентилятора;
• следует открутить болты кронштейна рулевой колодки;
• демонтаж патронов;
• теперь пришло время открепить лампу для гидрокорректора. Здесь может потребоваться ключ на 21;
• осталось снять саморезы, расположенные как снизу, так и сверху.

Снятая панель ваз 2114

Почему не работает панель приборов

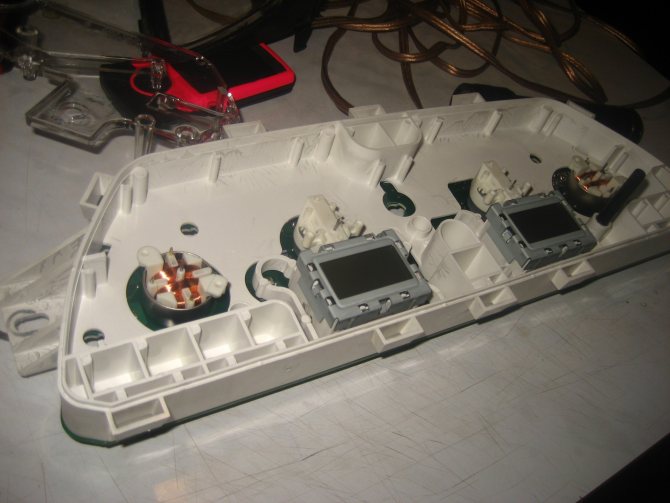

Разобранная приборная панель

Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

• Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
• Разъемы окислились;
• Электропроводка имеет неисправности, в цепи возникли дефекты;
• Блок предохранителей перестал работать;
• На общей контактной плате появились повреждения;
• Система габаритов повреждена;
• Нет минуса на кузов (массы).

Особенности замены лампочки в панель приборов ВАЗ 2114

В приборной панели можно насчитать 13 ламп, однако далеко не все из них можно заменить. К сожалению, замене подлежат только 8 лампочек.

Перед тем, как начать процесс замены лампы, нужно очистить контакты в случае, если на них есть какие-либо следы окисления. Иногда нужно менять не лампу, а только патрон к ней.

Перед тем, как покупать новые лампы для панели, нужно посчитать общее количество устройств, которые нужны для датчиков.

Не стоит забывать и про проверку. Если новые лампы не работают, то это означает, что замена была произведена недостаточно правильно. Возможно, что причина заключается в том, что новая лампочка имеет какой-либо дефект.

Боковые винты крепления приборной панели

Если лампочка не горит, то причиной неисправности может быть нарушение работы контактов. Это достаточно серьёзная проблема. Для того, чтобы решить её как можно скорее, может потребоваться помощью квалифицированного электрика.

Ещё один актуальный совет касается современных тенденций. Некоторые автовладельцы ищут не стандартные лампочки для своего ВАЗа, а модернизированные. Необходимо знать, что модернизированные лампочки могут иметь какие-либо существенные дефекты. В итоге это может привести к поломке панели приборов. Для того, чтобы снизить вероятность столь неприятного сценария развития событий, лучше всего отдавать предпочтение стандартным лампам для модели 2114.

Какие лампочки нужны для ВАЗ 2114

Поскольку практически во всех модификациях ВАЗ 2114 используется разборная конструкция световых приборов подсветки и индикации (лампа из патрона легко вынимается), то покупать лампочку с патроном необязательно.

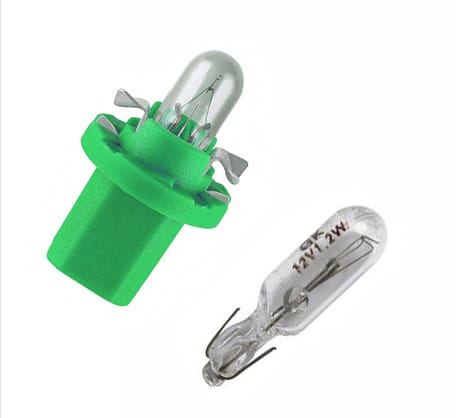

Лампа подсветки в патроне и без него

Достаточно приобрести одни лампочки под тип патрона 2W2. Это могут быть как обычные лампы накаливания 12 В 1.2 Вт (фото выше), так и светодиодные.

Лампа подсветки приборной панели на SMD светодиоде (слева) и лампа накаливания

Какую лучше поставить? Тут все зависит от предпочтений. Светодиодная долговечнее и в 8 раз экономичнее, накаливания – в разы дешевле. Кроме того, светодиодные лампы можно найти практически любого цвета свечения, делая подсветку щитка ВАЗа более оригинальной и удобочитаемой.

Порядок работы

Замена подсветки на ВАЗ 2114, начинается с покупки комплекта светодиодных ламп, нужного Вам цвета. На панели приборов, имеются несколько датчиков и показателей, которые нуждаются в определенном количестве диодов, для обеспечения нормальной их видимости для водителя, особенно в темное время суток. Поэтому, перед тем как покупать комплект ламп, рассчитайте необходимое количество светодиодов на каждый прибор. Например, на датчик тормозов, нужно 3 лампочки.

Расположение лампочек на приборке

Покупать желательно с запасом, хотя бы на 5 – 10 ламп больше. Так как, при установке, Вы можете повредить одну из цепей, и светодиоды не будут работать. Это часто случается у тех, кто проводит данную работу впервые.

Начинать работу нужно со снятия панели приборов, а также, отключения сопротивления. Далее, аккуратно вынимаем лампочки старой подсветки из заводских патронов. На обратной стороне панели ВАЗ 2114, имеются специальные патроны, предназначенные для установки светодиодных лампочек подсветки.

После того, как старая подсветка будет демонтирована, аккуратно сточите головки светодиодных ламп, под необходимый размер. Если данная работа производится впервые, то тут Вам, скорее всего, и пригодятся запасные диоды. Далее, когда головки будут подготовлены, их необходимо установить на панель приборов. Замена лампочек, должна производится строго по такой же полярности, как в штатном варианте. После того, как как диоды будут на своих местах, их нужно закрепить. Не в коем случае не используйте для этого шурупы. Скотч, также не подойдет для такого дела. Выбирать крепежный элемент, нужно с расчетом на то, что он будет немного нагреваться. Для этого, идеально подойдет силиконовый клей. Он не попортит поверхность панели, благодаря своей мягкой консистенции, и надежно закрепит лампочки в патронах.

Теперь, нужно проверить качество проделанной работы. Для этого, не устанавливая панель на место, включаем зажигание, и смотрим результат. Если всё работает так, как и должно, значит замена произведена верно. Если же есть какие-либо несоответствия, значит Вы, скорее всего, нарушили полярность подключения лампочек подсветки на ВАЗ 2114. Для устранения неполадки, Вам нужно будет найти схему подключения, и перепроверить: все ли лампочки на своих местах. Если же, после включения зажигания, подсветка не загорелась вовсе, то тогда, нужно проверить целостность проводов. Провода, установленные на диодных лампах, достаточно тонкие, и запросто могут сломаться под изоляцией, или вовсе порваться. Так что, будьте осторожны в обращении с ними.

Как легко обновить «приборку» ВАЗ 2114

Усовершенствование приборной панели модели 2114, на самом деле, не такой сложный, как может показаться сначала, процесс. Купить такой «прибор» достаточно просто. Следует рассмотреть, какие варианты можно использовать владельцам, чтобы обновить гардероб ВАЗ 2114 (примеры на фото и видео).

1. АМС. Данная модель имеет несколько особенностей.

• для начала, стоит отметить, что заказать ее дизайн можно самостоятельно;
• данная панель комплектована интегрированным указателем масла, который отсутствует в классическом исполнении. Появление его связано с очень настойчивыми просьбами многих автолюбителей об установке этого «компонента» в штатную комплектацию.
• выглядит такая панель приборов интереснее вследствие цветных шкал с хромированными окантовками.

2. PRO-SPORT. Данная «приборка» выполнена как накладка для панели приборов на представленную модель. Обновленное оформление данного устройства придает им впечатляющий, совершенно новый вид. Есть два варианта ее исполнения: со светлой и темной подложкой. Подсветка панели ВАЗ 2114 имеет специальную регулировку яркости, однако присутствует только одни цвет – синий. Шкалы наклеиваются после монтажа вставки. Это придать этому элементу машины оригинальный вид.

3. АМС-2. Центровым прибором стал тахометр, который перенесли слева в центр. Белые шкалы создают в общем спортивный вид всей панели. Это позволяют быстрее считывать с нее необходимую информацию. Подсветка переделана, используются светодиоды, с помощью которых считывать информацию в ночное время не составляет труда. Установку рекомендуется проводить квалифицированным специалистам, поскольку при ее монтаже предусмотрена значительная «перепланировка» классической модели.

4. STREET STORM. Главной особенностью этой модели является ее цветовое оформление. В классическом расположении приборов не стали ничего менять,

упор был сделан на цветовую гамму. «Внешность» приборной панели претерпела определенные изменения, однако, при этом, стиль ее гармонично вписывается в существующий интерьер. Следует отметить еще одну особенность данной модели – это ее подсветка. Днем она светлая с красными символами. В темное время суток спокойно можно изменять не только яркость, но и цвет.

светодиоды в приборную панель — почему так быстро перегорают.

заменил в грации лампочки на светодиоды. за пару месяцев потухло 2 шт. и до этого слышал, что быстро тухнут. как же так? ведь должно быть наоборот, светодиоды должны быть более живучие чем лампочки?

Они обычно, на 12 вольт рассчитаны. А генератор больше выдаёт. Вот они и сгорают. Стабилизатор нужен.

на какие? типо китайские лампо-диоды?
