Тахометр — прибор, позволяющий контролировать обороты двигателя, особенно важный для автомобилей с карбюраторной системой, таких как ВАЗ 2109. Многие владельцы сталкиваются с его неработоспособностью, что затрудняет управление и может привести к перегреву или поломке. В статье рассмотрим назначение тахометра, виды приборов на рынке и пошаговую инструкцию по подключению тахометра на ВАЗ 2109. Эта информация поможет устранить проблему и повысить эффективность эксплуатации автомобиля.

Назначение тахометра

Тахометр на ВАЗ 2109 – это устройство, которое устанавливается на автомобили для измерения частоты вращения двигателя. С его помощью водитель может отслеживать текущие обороты коленчатого вала, что позволяет избежать превышения допустимых значений для двигателя.

Главная функция тахометра на ВАЗ 21099 с карбюратором заключается в упрощении выбора нужной передачи, что, в свою очередь, способствует увеличению срока службы мотора. Когда стрелка прибора начинает приближаться к красной зоне, рекомендуется переключиться на более высокую передачу. Кроме того, этот прибор может быть полезен для настройки работы двигателя во время движения или при работе на холостом ходу.

Установка тахометра на ВАЗ 2109 карбюратор!!! Исправляем косяки АВТОВАЗА😠

Виды

Если вы планируете купить тахометр для ВАЗ 2109, первым делом стоит определиться с его типом:

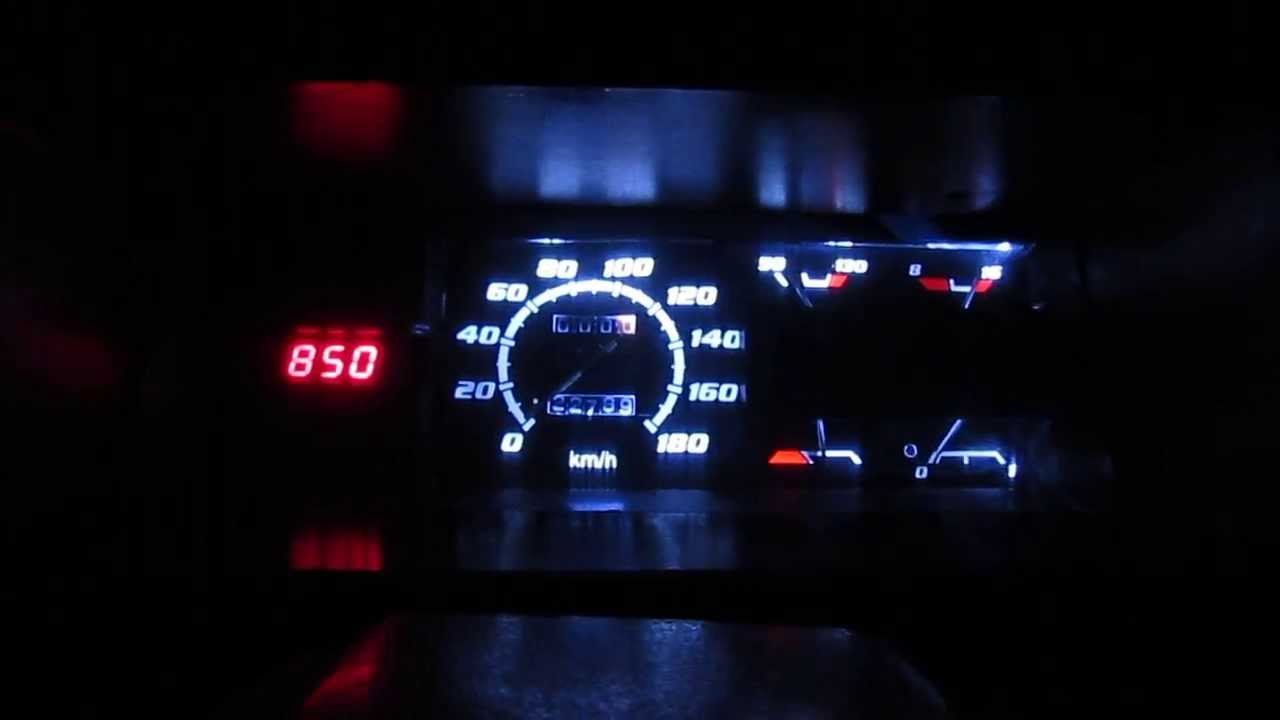

1. Цифровые модели предоставляют информацию о работе двигателя на специальном экране. Установив такой тахометр на карбюраторный ВАЗ 2109, вы сможете более точно настроить пороги экономайзера для принудительных холостых оборотов.
2. Аналоговые тахометры в настоящее время пользуются большей популярностью. Эти устройства визуально отображают количество оборотов двигателя с помощью шкалы и стрелки, которая перемещается по ней (автор видео — Илья Попов).

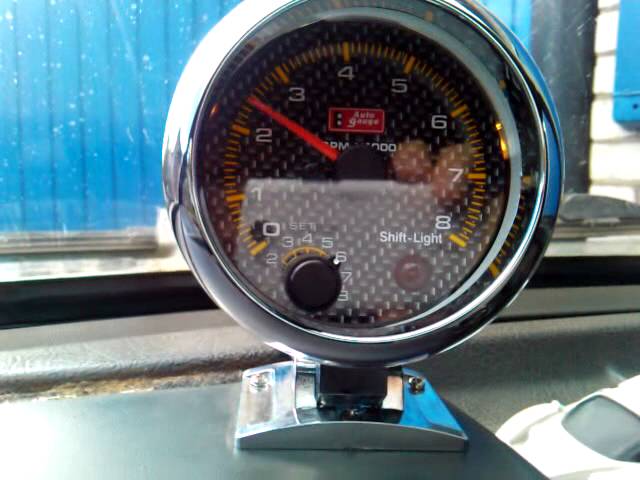

выносной тахометр ваз 2109

Интересные факты

Вот несколько интересных фактов о самостоятельном подключении тахометра на ВАЗ 2109:

1. Совместимость с различными тахометрами: На ВАЗ 2109 можно установить тахометры различных производителей, но важно учитывать, что они могут требовать разные схемы подключения. Например, некоторые тахометры работают от сигнала с катушки зажигания, в то время как другие могут использовать сигнал от генератора. Это требует внимательного изучения инструкции к тахометру и схемы подключения.

2. Использование резисторов: При подключении тахометра может потребоваться использование резисторов для корректной работы устройства. Например, если тахометр показывает неправильные обороты, это может быть связано с несовпадением сопротивления, и добавление резистора может помочь настроить его на правильный диапазон.

3. Проверка на работоспособность: После подключения тахометра важно провести тестирование его работы. Для этого можно использовать метод «проверки на слух»: запустите двигатель и постепенно увеличивайте обороты, слушая, как тахометр реагирует на изменения. Это поможет убедиться, что устройство правильно отображает данные и работает без сбоев.

Возможные неисправности

Причины, по которым водители устанавливают тахометры на автомобили с низкими панелями, вполне понятны. Однако перед тем как подключить этот прибор, важно разобраться в его возможных неисправностях.

Среди признаков поломки устройства можно выделить следующие:

• при запуске двигателя или во время движения стрелка тахометра может неустойчиво колебаться;
• во время работы мотора стрелка может оставаться на нулевой отметке.

Первым делом, если вы заметили неисправности, стоит провести диагностику проводки и проверить состояние контактов. Если к замку зажигания были подключены силиконовые провода, это может стать причиной неправильной работы устройства. Иногда неисправность тахометра связана с поломкой контроллера оборотов двигателя. Что касается цифровых тахометров, то в таких случаях чаще всего выходит из строя именно цифровое табло, и в случае его поломки потребуется замена дисплея.

Инструкция по установке своими руками

Установка тахометра на автомобиле ВАЗ осуществляется следующим образом:

1. В первую очередь необходимо определить место для установки прибора, после чего следует провести кабель в моторный отсек.

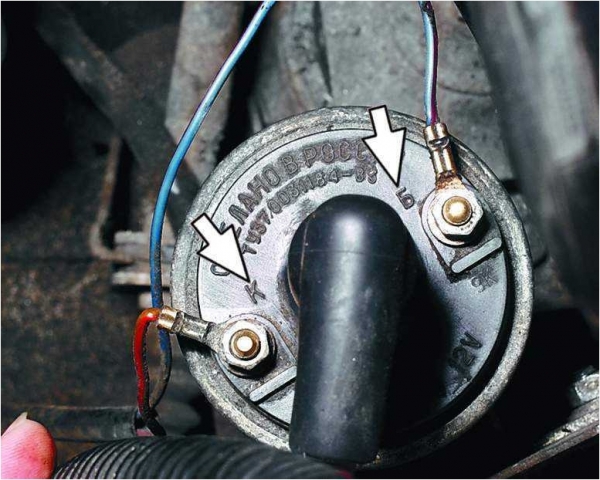

2. Перед тем как приступить к установке на ВАЗ 2109, важно правильно распределить проводку. Провод с напряжением +12 вольт соединяется с катушкой (контакт Б), а сигнал — с контактом К. Провод «-» подключается к массе автомобиля, причем его нужно надежно закрепить. Если провода слишком тонкие и хрупкие, рекомендуется заранее использовать более прочные варианты.
3. После того как провода распределены, их следует подключить. Для подключения провода массы лучше выбрать такое место, чтобы кабель не мешал и не соприкасался с движущимися частями.
4. Чтобы проверить работоспособность тахометра, необходимо включить зажигание и завести двигатель. При нормальной работе на холостых оборотах стрелка прибора должна находиться в диапазоне 750-850 об/мин. Если тахометр дополнительно оснащен функцией вольтметра, можно также проверить этот параметр — при активации данной опции на дисплее отобразится уровень напряжения в бортовой сети. Если аккумулятор функционирует корректно, этот показатель должен составлять около 11-12 вольт.

Видео «Какие нюансы следует учесть при монтаже»

Узнайте, как правильно установить устройство самостоятельно, посмотрев видео от канала Viktop Этими руками.

https://youtube.com/watch?v=ek7v6FktmM4

Необходимые инструменты и материалы

Для успешного подключения тахометра на ВАЗ 2109 вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних проблем и ускорит процесс установки.

Инструменты:

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки для снятия и установки различных элементов панели приборов.
• Ключи: Набор гаечных ключей поможет вам открутить крепежные элементы, если это потребуется.
• Плоскогубцы: Используются для работы с проводами, а также для снятия клемм с аккумулятора.
• Мультиметр: Этот инструмент поможет вам проверить целостность проводов и правильность подключения тахометра.
• Кусачки: Для обрезки проводов до нужной длины.
• Изолента и термоусадочные трубки: Эти материалы необходимы для надежной изоляции соединений и защиты от короткого замыкания.

Материалы:

• Тахометр: Выберите тахометр, который подходит для вашего автомобиля. Обратите внимание на его характеристики и совместимость с ВАЗ 2109.
• Провода: Вам понадобятся провода для подключения тахометра к бортовой сети автомобиля. Рекомендуется использовать провода с хорошей изоляцией.
• Клеммы: Для надежного соединения проводов с тахометром и другими элементами системы.
• Крепежные элементы: Возможно, вам понадобятся саморезы или другие крепежи для установки тахометра на панель.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это позволит вам избежать перерывов в процессе установки и сделает работу более эффективной.

Подключение к электросистеме автомобиля

Подключение тахометра к электросистеме автомобиля ВАЗ 2109 требует внимательности и аккуратности, так как неправильное подключение может привести к сбоям в работе как тахометра, так и всей электросистемы автомобиля. Прежде чем приступить к подключению, необходимо подготовить все необходимые инструменты и материалы, а также ознакомиться с электрической схемой автомобиля.

Для начала вам понадобятся следующие инструменты и материалы:

• Тахометр, соответствующий вашему автомобилю;
• Изолента или термоусадочные трубки;
• Набор отверток;
• Паяльник и припой (при необходимости);
• Мультиметр для проверки соединений;
• Кабели для подключения.

Первым шагом является выбор места для установки тахометра. Обычно его устанавливают на приборной панели, чтобы обеспечить удобный доступ и хорошую видимость. После выбора места, необходимо подготовить место для крепления тахометра, используя крепежные элементы, которые идут в комплекте с устройством.

Теперь перейдем к подключению тахометра к электросистеме. Для этого необходимо выполнить следующие шаги:

1. Отключите аккумулятор. Перед началом работ обязательно отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электрооборудования.
2. Подключение к источнику питания. Найдите провод, который отвечает за питание тахометра. Обычно это провод с красной изоляцией. Подключите его к положительному выводу аккумулятора через предохранитель (обычно 1-2 А) для защиты устройства от перегрузок.
3. Подключение к массе. Черный провод тахометра должен быть подключен к массе автомобиля. Это можно сделать, прикрепив его к любому металлическому элементу кузова или к болту, который соединяет кузов с двигателем.
4. Подключение сигнального провода. Сигнальный провод тахометра (обычно желтого или зеленого цвета) необходимо подключить к катушке зажигания. Для этого найдите провод, который идет от катушки зажигания к распределителю. Подключите сигнальный провод тахометра к этому проводу, используя метод пайки или клеммные зажимы.

После завершения всех подключений, проверьте их с помощью мультиметра. Убедитесь, что все соединения надежны и не имеют коротких замыканий. После этого можно подключить аккумулятор обратно.

Теперь необходимо протестировать тахометр. Запустите двигатель и проверьте, работает ли тахометр корректно. Если показания тахометра не соответствуют реальным оборотам двигателя, возможно, потребуется откалибровать устройство согласно инструкции производителя.

Следуя этим шагам, вы сможете самостоятельно подключить тахометр на ВАЗ 2109, что позволит вам контролировать обороты двигателя и улучшить управление автомобилем.

Калибровка тахометра после установки

После установки тахометра на ВАЗ 2109 необходимо провести его калибровку, чтобы обеспечить точность измерений и корректную работу устройства. Калибровка тахометра позволяет настроить его на правильное отображение оборотов двигателя, что особенно важно для водителей, стремящихся к оптимальному управлению автомобилем.

Для начала, убедитесь, что тахометр установлен правильно и все соединения надежны. Проверьте, что тахометр подключен к источнику питания и к сигналу от катушки зажигания. После этого можно переходить к калибровке.

Существует несколько способов калибровки тахометра. Один из самых распространенных методов — это использование тахометра с функцией калибровки, который позволяет установить нужные параметры через меню. Если ваш тахометр не имеет такой функции, можно воспользоваться следующим способом:

1. Подготовка: Запустите двигатель и дайте ему прогреться до рабочей температуры. Убедитесь, что все системы автомобиля функционируют нормально.
2. Измерение оборотов: Используйте другой тахометр (например, цифровой) или стробоскоп для измерения реальных оборотов двигателя. Это позволит вам получить точные данные для сравнения.
3. Сравнение показаний: Сравните показания вашего установленного тахометра с показаниями внешнего тахометра. Обратите внимание на разницу в значениях при различных оборотах двигателя.
4. Настройка: Если ваш тахометр имеет возможность калибровки, используйте соответствующие настройки для коррекции показаний. Если нет, вам может понадобиться изменить проводку или использовать резисторы для корректировки сигнала.
5. Повторная проверка: После внесения изменений снова проверьте показания тахометра, чтобы убедиться, что они теперь соответствуют реальным оборотам двигателя.

Важно помнить, что калибровка тахометра — это не одноразовая процедура. Регулярно проверяйте его точность, особенно если вы заметили изменения в работе двигателя или после проведения технического обслуживания. Правильная калибровка тахометра не только улучшит управление автомобилем, но и поможет избежать возможных повреждений двигателя из-за неправильных показаний.

В заключение, калибровка тахометра — это важный этап после его установки на ВАЗ 2109. Следуя описанным шагам, вы сможете обеспечить точность измерений и надежную работу устройства, что в свою очередь повысит комфорт и безопасность вождения.
