Установка тахометра — ключевой этап в обслуживании автомобиля, позволяющий контролировать обороты двигателя и оптимизировать его работу. В статье рассмотрим, как подключить тахометр к бензиновым и дизельным двигателям, а также обсудим виды тахометров и их особенности. Следуя инструкции, вы сможете установить тахометр самостоятельно, что повысит эффективность работы автомобиля и поможет избежать поломок, связанных с неправильной эксплуатацией двигателя.

Разновидности тахометров

Тахометр служит для отображения числа оборотов коленчатого вала, что помогает определить оптимальный момент для переключения передач. Это способствует увеличению срока службы двигателя и правильной его эксплуатации, поскольку мощностные и тяговые характеристики зависят от оборотов коленвала. Кроме того, тахометр позволяет точно настроить карбюратор и другие ключевые устройства на холостом ходу.

Прибор может быть аналоговым, представляющим собой панель с указателями и цифрами. Когда стрелка приближается к красной зоне, водителю следует переключиться на более высокую передачу. В цифровом варианте информация отображается на небольшом экране (автор видео – Armadil).

Устройства можно условно разделить на два типа:

1. Штатные. Эти приборы устанавливаются на заводе-изготовителе и размещаются на панели приборов.
2. Выносные. Они являются альтернативой в случае отсутствия заводского тахометра. Выносные устройства обеспечивают более точные показания, что позволяет использовать их для проверки корректности работы штатных приборов. Иногда их устанавливают в рамках тюнинга.

Установка тахометра возможна как на бензиновых, так и на дизельных двигателях.

Обзор цифрового тахометра Штурман 6

ТАХОМЕТР — НАСТРОЙКА и УСТАНОВКА. Для лодочного мотора, мотоблока, бензопилы, лодки, гибрида ветерок

Подключение на бензиновый двигатель

Подключение устройства варьируется в зависимости от типа двигателя: инжекторного или карбюраторного. В случае с инжектором прибор соединяется с контроллером ЭБУ. При этом «масса» подключается к кузову, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

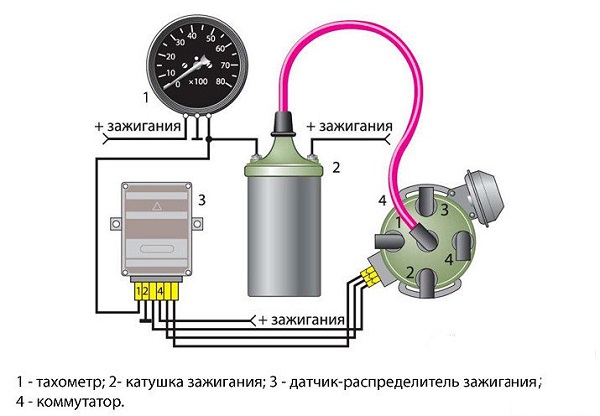

Устройство имеет два выхода: один предназначен для датчика положения коленвала, а другой – для ЭБУ. Это позволяет ему считывать данные о количестве оборотов с управляющего блока. Ниже представлена схема подключения тахометра с бесконтактной системой зажигания (БСЗ).

Вот пошаговая инструкция по подключению электронного тахометра к бензиновому двигателю:

1. В первую очередь, в зависимости от типа устройства, выберите место для его установки.
2. Затем подключите установленный тахометр. Минусовой провод, как правило, черного цвета, следует присоединить к массе.
3. Красный провод необходимо соединить с плюсом замка зажигания, который получает напряжение 12 В во время работы системы зажигания (СЗ).
4. Третий провод может быть любого цвета – это входное соединение прибора. Его подключение зависит от типа СЗ. Если СЗ контактная, прибор подключается к прерывателю трамблера, а в случае бесконтактной системы – к коммутатору напряжения.
5. Если ваш автомобиль оснащен подсветкой, тахометр следует подключить к выключателю габаритов.

Интересные факты

Вот несколько интересных фактов о установке тахометра своими руками:

1. Разнообразие типов тахометров: Существует несколько типов тахометров, включая аналоговые и цифровые. Аналоговые тахометры используют стрелку для отображения оборотов, в то время как цифровые предоставляют более точные данные и могут включать дополнительные функции, такие как запись максимальных оборотов или возможность подключения к компьютеру для анализа данных.

2. Подключение к бортовой системе: Многие современные автомобили имеют встроенные системы, которые могут быть использованы для подключения тахометра. Например, можно использовать сигнал от системы зажигания или генератора. Это позволяет значительно упростить установку и избежать необходимости в дополнительных датчиках.

3. Калибровка тахометра: После установки тахометра важно провести его калибровку. Это можно сделать, используя специальные оборотомеры или путем сравнения показаний с другими измерительными приборами. Правильная калибровка обеспечивает точность показаний и помогает избежать ошибок при диагностике работы двигателя.

Подключение прибора к дизелю

Владельцы дизельных автомобилей должны быть осведомлены о том, как правильно установить тахометр на дизельный двигатель, так как процесс подключения имеет свои особенности. Важно понимать, как работает этот прибор. В случае бензинового двигателя тахометр считывает импульсы, поступающие от катушки зажигания, тогда как для дизеля он получает сигналы с выхода «W» генератора.

Рекомендуется устанавливать тахометр на дизельный двигатель, разместив автомобиль на смотровой яме или подъемнике. Подключение электронного тахометра осуществляется поэтапно. На первом этапе необходимо снять защитный кожух, чтобы избежать попадания грязи.

Затем на генераторе нужно найти клемму, обозначенную буквой «W», и подключить к ней провод от тахометра. Если клемма не обнаружена, потребуется выполнить дополнительные действия.

После разборки генератора необходимо соединить один из трех проводов, идущих от обмотки к встроенному выпрямителю, с заранее подготовленным проводом. Место соединения следует заизолировать и вывести провод наружу. После этого генератор собирается в обратном порядке. Выведенный провод от генератора нужно соединить с тахометром.

Для обеспечения точности показаний важно замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

Установка тахометра не вызывает затруднений, благодаря ранее представленным инструкциям. Теперь необходимо разобраться в причинах возможных неисправностей этого устройства. Иногда водители замечают, что стрелка тахометра начинает колебаться.

Существует несколько факторов, способствующих неисправности:

• длительная работа двигателя может привести к вибрациям, которые негативно сказываются на приборе;
• проблемы с проводкой: могут отсоединиться контакты, произойти окисление соединений или нарушиться изоляция.

Эти повреждения можно выявить при визуальном осмотре и устранить. В случае неисправности датчика его следует заменить.

Видео «Подключение тахометра»

В данном видео показано, как самостоятельно установить тахометр (автор видео — Дмитрий Колесник).

Mighty Car Mods — Как установить тахометр (RUS)

Необходимые инструменты и материалы

Перед тем как приступить к установке тахометра, важно подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек в процессе работы и обеспечит качественный результат.

• Тахометр – основной элемент, который вы будете устанавливать. Убедитесь, что он совместим с вашим автомобилем и имеет все необходимые функции.
• Инструменты для монтажа:
  • Отвертки (плоская и крестовая) – понадобятся для снятия панели приборов и подключения проводов.
  • Ключи и головки – для откручивания крепежей и соединений.
  • Плоскогубцы – могут пригодиться для работы с проводами и зажимами.
  • Нож для изоляции проводов – для подготовки проводов к подключению.
• Электрические материалы:
  • Изолента – для изоляции соединений и защиты от короткого замыкания.
  • Клеммы и разъемы – для надежного соединения проводов.
  • Провода – если в комплекте с тахометром не идут необходимые провода, вам могут понадобиться дополнительные.
• Инструкция по установке – желательно иметь под рукой руководство пользователя тахометра, чтобы следовать рекомендациям производителя.
• Мультиметр – для проверки электрических соединений и диагностики возможных проблем.
• Защитные перчатки и очки – для обеспечения безопасности во время работы.

Подготовив все вышеперечисленные инструменты и материалы, вы сможете приступить к установке тахометра, следуя пошаговой инструкции. Не забывайте о безопасности и аккуратности при работе с электрическими компонентами вашего автомобиля.

Выбор подходящего тахометра

Перед тем как приступить к установке тахометра, необходимо правильно выбрать подходящую модель устройства. На рынке представлено множество различных тахометров, и выбор зависит от нескольких факторов, таких как тип двигателя, способ подключения и функциональные возможности устройства.

Первым шагом в выборе тахометра является определение типа вашего двигателя. Существуют тахометры для бензиновых и дизельных двигателей, а также для электрических. Убедитесь, что выбранная модель совместима с вашим типом двигателя, так как это напрямую влияет на точность измерений.

Следующий аспект — способ подключения тахометра. Существует несколько способов подключения, включая:

• Классическое подключение к катушке зажигания: Этот метод подходит для бензиновых двигателей и позволяет получать сигналы от катушки зажигания. Тахометры, работающие по этому принципу, обычно имеют два провода: один подключается к плюсовой клемме катушки, а другой — к массе.
• Подключение к генератору: Для дизельных двигателей часто используется подключение к генератору. В этом случае тахометр получает сигналы от генератора, что позволяет точно измерять обороты двигателя.
• Электронное подключение: Современные тахометры могут подключаться к бортовой сети автомобиля через OBD-II разъем. Это позволяет получать данные о работе двигателя напрямую из электронного блока управления.

Функциональные возможности тахометра также играют важную роль в выборе. Некоторые модели предлагают дополнительные функции, такие как:

• Запись максимальных и минимальных оборотов: Эта функция позволяет отслеживать максимальные и минимальные значения оборотов, что может быть полезно для диагностики и анализа работы двигателя.
• Подсветка дисплея: Наличие подсветки позволяет удобно использовать тахометр в темное время суток.
• Анализатор работы двигателя: Некоторые тахометры могут предоставлять информацию о состоянии двигателя, что может помочь в его обслуживании.

Не забудьте также обратить внимание на качество и надежность устройства. Рекомендуется выбирать тахометры от известных производителей, которые зарекомендовали себя на рынке. Ознакомьтесь с отзывами других пользователей, чтобы убедиться в точности и долговечности выбранной модели.

В заключение, правильный выбор тахометра — это ключевой этап, который определяет успешность установки и дальнейшего использования устройства. Учитывайте тип двигателя, способ подключения и функциональные возможности, чтобы выбрать тахометр, который наилучшим образом соответствует вашим потребностям.

Устранение возможных проблем при установке

Установка тахометра может быть довольно простой задачей, но иногда возникают проблемы, которые могут затруднить процесс. Важно заранее знать, как их устранить, чтобы избежать ненужных задержек и разочарований. Рассмотрим наиболее распространенные проблемы и способы их решения.

1. Неправильное подключение проводов

Одной из самых частых проблем является неправильное подключение проводов тахометра. Перед началом установки обязательно ознакомьтесь с инструкцией производителя, чтобы правильно определить, какие провода куда подключать. Если тахометр не работает, проверьте, правильно ли подключены провода к источнику питания и к датчику оборотов. Убедитесь, что все соединения надежные и не имеют коррозии.

2. Неправильный выбор датчика

Если тахометр не показывает значения, возможно, вы выбрали неподходящий датчик для вашего автомобиля. Разные модели автомобилей могут требовать разные типы датчиков. Убедитесь, что используемый вами датчик совместим с тахометром и вашим автомобилем. Если у вас есть сомнения, обратитесь к специалисту или в магазин автозапчастей.

3. Проблемы с калибровкой

После установки тахометра может возникнуть необходимость в его калибровке. Если показания тахометра не соответствуют реальным оборотам двигателя, попробуйте откалибровать устройство. Обычно для этого нужно следовать инструкциям в руководстве пользователя. В некоторых случаях может потребоваться использование специального оборудования для точной настройки.

4. Электрические помехи

Электрические помехи могут влиять на работу тахометра, особенно если он установлен вблизи других электронных устройств. Если вы заметили, что тахометр показывает нестабильные значения, попробуйте изменить его расположение или использовать экранированные провода для подключения. Также стоит проверить, нет ли повреждений в проводах, которые могут вызывать короткое замыкание.

5. Неправильная установка тахометра

Если тахометр установлен неправильно, это может привести к его некорректной работе. Убедитесь, что тахометр установлен на ровной поверхности и надежно закреплен. Если он болтается или находится под углом, это может повлиять на его показания. Также проверьте, что все крепления и зажимы надежно затянуты.

6. Неисправность самого тахометра

Если все вышеперечисленные проверки не помогли, возможно, проблема заключается в самом тахометре. Попробуйте протестировать его на другом автомобиле или заменить на новый. Если тахометр не работает даже на другом автомобиле, скорее всего, он неисправен и требует замены.

Следуя этим рекомендациям, вы сможете устранить большинство проблем, возникающих при установке тахометра. Важно помнить, что тщательная подготовка и внимательность на каждом этапе установки помогут избежать неприятностей и обеспечить корректную работу устройства.
