В этой статье мы представим несколько простых и эффективных способов изготовления тахометра своими руками — как цифрового, так и аналогового. Тахометр позволяет контролировать обороты двигателя и оптимизировать его работу. Мы подробно расскажем, как создать автомобильный тахометр на основе микроконтроллера или микрокалькулятора, предоставив пошаговые инструкции и полезные советы. Эта информация будет полезна новичкам и опытным мастерам, желающим развить навыки в электронике и самодельных устройствах.

Самодельное устройство на микроконтроллере

Для создания самодельного тахометра на основе микроконтроллера для измерения оборотов двигателя в вашем автомобиле вам понадобятся следующие компоненты:

• микроконтроллер, в данном случае мы будем использовать плату Arduino;
• резисторы;
• для сборки светодиодного тахометра потребуется светодиод;
• инфракрасные и фотодиоды;
• дисплей, в нашем случае это будет LCD;
• сдвиговый регистр 74HC595.

В этом проекте мы применим оптический датчик вместо щелевого, что избавит вас от необходимости беспокоиться о толщине ротора, и количество лопастей не повлияет на показания. Кроме того, оптический датчик позволяет считывать обороты барабана, в отличие от щелевого.

Чтобы начать работу, подготовьте все необходимые компоненты и следуйте этим шагам:

1. Сначала обработайте светодиод и фотодиод мелкозернистой наждачной бумагой, чтобы они стали плоскими.
2. Затем возьмите полоску бумаги и создайте два подобных элемента, чтобы диоды могли быть надежно установлены в них. Соедините обе детали с помощью клея и покрасьте их в черный цвет.
3. Установите диоды на место, склейте их, а затем припаивайте провода.
4. Обратите внимание, что номинальные значения резисторов могут варьироваться в зависимости от применения фотодиода. Потенциометр поможет регулировать чувствительность контроллера. Провода от контроллера следует припаять согласно схеме.

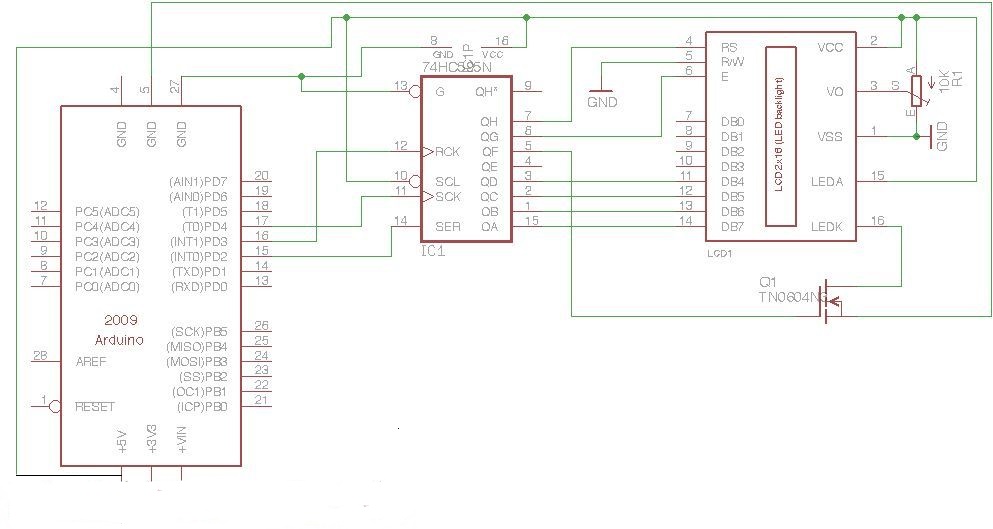

5. Из схемы для сборки автомобильного тахометра на светодиодах видно, что используется восьмиразрядный сдвиговый регистр. Также в схему тахометра включен LCD-экран. В корпусе необходимо сделать небольшое отверстие для установки диодной лампочки.
6. Далее припаивайте резистор на 270 Ом к светодиоду и подключите его к контакту 12. Сам контроллер поместите в кубическую трубку для повышения прочности устройства.

Простое устройство на базе микрокалькулятора

Существует еще один способ создания электронного устройства для бензинового или электрического двигателя, в данном случае в качестве основы будет использоваться микрокалькулятор. Этот вариант особенно подойдет тем, у кого есть трудности с доступом к элементной базе. Следует отметить, что в конечном итоге такое устройство не сможет предоставить абсолютно точные данные, и оно не будет отображать количество оборотов в минуту на экране. Тем не менее, микрокалькулятор является отличным инструментом для подсчета сигналов.

В качестве сигнального регулятора можно использовать индуктивные контроллеры и другие устройства. При вращении диска на дисплее должен отображаться один сигнал за полный оборот. Важно, чтобы контакты контроллера были разомкнуты, а когда зуб диска проходит мимо, эти контакты должны замыкаться. В целом, такой самодельный тахометр лучше всего подходит для случаев, когда измерения проводятся нечасто. Если же вы планируете установить постоянный мониторинг скорости в автомобиле, то, конечно, стоит рассмотреть более надежные устройства (автор видео — Александр Новоселов).

В нашем случае контакты следует просто параллельно припаять к кнопке сложения калькулятора.

Когда необходимо измерить скорость вращения, следует действовать по следующей схеме:

1. Включите калькулятор.
2. Одновременно нажмите кнопки «+» и «1».
3. Затем запустите устройство и начните измерение. Для этого одновременно с калькулятором включите и секундомер.
4. Считайте до тех пор, пока не пройдет тридцать секунд, затем обратите внимание на дисплей — на нем должно быть отображено соответствующее значение.
5. Полученное значение — это количество оборотов, которые коленвал совершил за полминуты. Удвоив этот показатель, вы получите число оборотов в минуту.

счетчик оборотов из калькулятора

Интересные факты

Вот несколько интересных фактов о мастер-классах по изготовлению цифрового и аналогового самодельного тахометра:

1. Разнообразие технологий: В процессе создания тахометра можно использовать различные технологии, включая Arduino и Raspberry Pi для цифровых устройств, а также простые механические компоненты для аналоговых моделей. Это позволяет участникам мастер-класса выбирать подходящий уровень сложности и использовать свои навыки в электронике и программировании.

2. Применение в реальной жизни: Тахометры находят широкое применение не только в автомобилях, но и в различных отраслях, таких как авиация, судостроение и даже в быту (например, в электродвигателях). Создание самодельного тахометра помогает участникам понять принципы работы этих устройств и их важность в различных сферах.

3. Обучение основам физики и электроники: Мастер-классы по изготовлению тахометров не только развивают практические навыки, но и углубляют знания в области физики (например, принципов измерения скорости вращения) и электроники (работа с датчиками, схемами и микроконтроллерами). Это делает занятия не только увлекательными, но и образовательными.

Аналоговые и цифровые тахометры

Аналоговые тахометры для дизельных и бензиновых двигателей предназначены для преобразования электронных импульсов и передачи их на индикаторный прибор. В отличие от них, цифровые устройства преобразуют аналоговые сигналы в последовательности нулей и единиц, которые затем распознаются контроллерами (автор видео — Александр Jung).

Аналоговые тахометры состоят из следующих элементов:

• микросхема, отвечающая за преобразование аналогового сигнала;
• провода, соединяющие все части устройства;
• шкала, на которой отображаются значения, и стрелка, указывающая на нужный показатель;
• для корректной работы стрелки требуется специальная катушка с установленной осью;
• считывающее устройство, например, индуктивный контроллер.

Цифровые тахометры имеют аналогичное назначение, но их конструкция включает другие компоненты:

• восьмиразрядный преобразователь;
• процессор, который преобразует импульсы в последовательности нулей и единиц;
• дисплей, на котором отображаются показания;
• регулятор оборотов — прерывательное устройство, которое может использоваться с усилителями, а также специальные шунты, в зависимости от конструкции;
• дополнительная микросхема, предназначенная для обнуления показаний;
• к процессору можно подключить регуляторы температуры антифриза, воздуха в салоне, давления моторного масла и прочее;
• для корректной работы устройства потребуется специальное программное обеспечение.

электронный тахометр своими руками

Видео «Как соорудить тахометр из компьютерной мыши?»

Узнайте, как создать устройство, используя плату от устаревшей компьютерной мыши — смотрите видео от канала VirF Live Productions.

Arduino проект Тахометр из старой мышки

Выбор датчиков для тахометра

При выборе датчиков для тахометра необходимо учитывать несколько ключевых факторов, таких как тип измеряемого объекта, требуемая точность, диапазон измерений и условия эксплуатации. Существует несколько типов датчиков, которые могут быть использованы для создания как цифрового, так и аналогового тахометра.

1. Оптические датчики

Оптические датчики работают на основе принципа отражения света. Они могут быть использованы для измерения скорости вращения объектов, таких как валы или колеса. Эти датчики обычно состоят из светодиода и фотодетектора. При вращении объекта, на который наклеена отражающая метка, свет от светодиода отражается и попадает на фотодетектор. Измеряя время между отражениями, можно вычислить частоту вращения.

2. Индуктивные датчики

Индуктивные датчики, или датчики Холла, используют магнитное поле для определения скорости вращения. Они устанавливаются рядом с вращающимся объектом, на котором есть магнит или металлический элемент. Когда объект вращается, магнит или металл проходит мимо датчика, вызывая изменение магнитного поля, что позволяет измерить частоту вращения. Эти датчики часто используются в автомобилях и промышленных машинах.

3. Ротационные энкодеры

Ротационные энкодеры представляют собой устройства, которые преобразуют угловое положение в электрический сигнал. Они бывают двух типов: инкрементальные и абсолютные. Инкрементальные энкодеры отсчитывают количество оборотов, в то время как абсолютные предоставляют информацию о текущем угловом положении. Эти устройства обеспечивают высокую точность и могут использоваться в различных приложениях, включая робототехнику и автоматизацию.

4. Микрофоны и акустические датчики

Для некоторых приложений можно использовать микрофоны или акустические датчики для определения скорости вращения. Они фиксируют звуковые волны, создаваемые вращающимся объектом, и анализируют их частоту. Этот метод может быть менее точным, но он полезен в условиях, где другие типы датчиков не могут быть применены.

5. Датчики на основе эффекта Мейснера

Эти датчики используют сверхпроводящие материалы для определения изменений в магнитном поле, вызванных вращающимися объектами. Они обеспечивают высокую чувствительность и могут использоваться в научных исследованиях и высокоточных приложениях.

При выборе датчика для тахометра важно также учитывать его совместимость с используемыми микроконтроллерами или другими устройствами для обработки сигналов. Необходимо обратить внимание на выходной сигнал датчика (аналоговый или цифровой) и его напряжение, чтобы обеспечить корректное взаимодействие с остальными компонентами системы.

В заключение, выбор датчика для тахометра зависит от конкретных требований проекта, условий эксплуатации и желаемой точности измерений. Правильный выбор позволит создать надежный и эффективный тахометр, который будет соответствовать всем необходимым стандартам и требованиям.

Калибровка и тестирование тахометра

Калибровка и тестирование тахометра являются важными этапами в процессе его изготовления, так как они обеспечивают точность и надежность измерений. Правильная калибровка позволяет избежать ошибок, которые могут возникнуть из-за неправильной настройки устройства или использования некачественных компонентов.

Подготовка к калибровке

Перед началом калибровки необходимо подготовить рабочее место и собрать все необходимые инструменты и материалы. Вам понадобятся:

• Изготовленный тахометр (цифровой или аналоговый);
• Эталонный тахометр или другой источник, обеспечивающий известные значения частоты вращения;
• Питание для тахометра;
• Мультиметр для проверки напряжения и других параметров;
• Калибровочный стенд или двигатель с регулируемой частотой вращения.

Процесс калибровки

Калибровка тахометра включает в себя несколько этапов:

1. Подключение тахометра: Убедитесь, что тахометр правильно подключен к источнику питания и к измеряемому объекту (например, к валу двигателя).
2. Настройка эталонного устройства: Установите эталонный тахометр или стенд на известное значение частоты вращения. Это значение будет использоваться для сравнения с показаниями вашего тахометра.
3. Сравнение показаний: Включите тахометр и запишите его показания. Сравните их с показаниями эталонного устройства. Если значения совпадают, то тахометр откалиброван правильно.
4. Корректировка: Если показания тахометра отличаются от эталонных, необходимо внести коррективы. Для цифровых тахометров это может быть сделано через меню настройки, а для аналоговых — с помощью подстроечных резисторов.
5. Повторная проверка: После внесения изменений повторите процесс измерения, чтобы убедиться, что тахометр теперь показывает правильные значения.

Тестирование тахометра

После калибровки важно провести тестирование тахометра в различных условиях работы. Это поможет убедиться в его надежности и точности в реальных условиях эксплуатации.

Для тестирования выполните следующие шаги:

1. Измерение на разных оборотах: Проведите измерения на различных частотах вращения, начиная с низких значений и постепенно увеличивая их. Запишите показания тахометра и сравните их с эталонными значениями.
2. Проверка стабильности показаний: Убедитесь, что тахометр показывает стабильные значения при постоянной частоте вращения. Это важно для оценки его точности и надежности.
3. Тестирование в различных условиях: Проверьте работу тахометра в различных условиях, таких как изменение температуры, влажности и вибрации. Это поможет выявить возможные проблемы, которые могут возникнуть в процессе эксплуатации.

Заключение

Калибровка и тестирование тахометра — это ключевые этапы, которые обеспечивают его точность и надежность. Следуя описанным шагам, вы сможете создать тахометр, который будет эффективно выполнять свои функции и обеспечивать точные измерения в различных условиях. Не забывайте регулярно проверять и калибровать устройство, чтобы поддерживать его работоспособность на высоком уровне.

Советы по улучшению точности измерений

Для достижения высокой точности измерений при использовании тахометра, будь то цифровой или аналоговый, необходимо учитывать несколько ключевых факторов. Эти советы помогут вам улучшить качество ваших измерений и обеспечить надежность получаемых данных.

1. Калибровка устройства
Перед началом работы с тахометром важно провести его калибровку. Это позволит устранить систематические ошибки и повысить точность измерений. Для калибровки можно использовать эталонные образцы или известные скорости вращения. Регулярная проверка и корректировка калибровки особенно важна, если тахометр используется в условиях, где могут происходить изменения температуры или влажности.

2. Правильный выбор датчика
Выбор подходящего датчика для тахометра также играет важную роль в точности измерений. Для цифровых тахометров часто используются оптические или магнитные датчики. Оптические датчики обеспечивают высокую точность, но могут быть чувствительны к загрязнению. Магнитные датчики менее чувствительны к внешним условиям, но могут иметь ограничения по диапазону измерений. Убедитесь, что выбранный вами датчик соответствует требованиям вашего проекта.

3. Устранение внешних помех
Внешние электромагнитные помехи могут значительно повлиять на точность измерений. Для минимизации их влияния рекомендуется использовать экранированные кабели и размещать тахометр вдали от источников электромагнитных полей, таких как двигатели или трансформаторы. Также стоит обратить внимание на заземление устройства, что поможет снизить уровень шумов в измерениях.

4. Оптимизация условий эксплуатации
Условия, в которых работает тахометр, могут существенно повлиять на его точность. Избегайте работы в условиях высокой вибрации или резких температурных колебаний. Если возможно, обеспечьте стабильную температуру и влажность в помещении, где используется тахометр. Также стоит следить за состоянием механических частей устройства, так как износ может привести к ошибкам в измерениях.

5. Регулярное обслуживание
Регулярное техническое обслуживание тахометра поможет поддерживать его в исправном состоянии и обеспечивать точность измерений. Проверяйте состояние датчиков, проводов и других компонентов. Чистка оптических датчиков и замена изношенных частей должны стать частью вашего графика обслуживания.

6. Использование программного обеспечения для обработки данных
Современные тахометры часто комплектуются программным обеспечением, которое позволяет обрабатывать и анализировать данные. Использование таких программ может помочь выявить аномалии в измерениях и улучшить точность за счет статистической обработки данных. Убедитесь, что вы знакомы с возможностями программного обеспечения и используете его для оптимизации ваших измерений.

Следуя этим рекомендациям, вы сможете значительно повысить точность измерений вашего тахометра, что в свою очередь позволит вам получать более надежные и качественные результаты в ваших проектах.
