Тахометр — ключевой прибор в автомобиле, позволяющий контролировать обороты двигателя и оптимизировать его работу. На ВАЗ 2107, как с инжекторным, так и с карбюраторным двигателем, неисправность тахометра может привести к неправильной эксплуатации и серьезным проблемам с двигателем. В статье рассмотрим основные причины, по которым тахометр может не работать или показывать неверные данные, а также предложим пошаговые инструкции по ремонту и замене. Это поможет быстро выявить и устранить проблему, обеспечив надежную работу автомобиля.

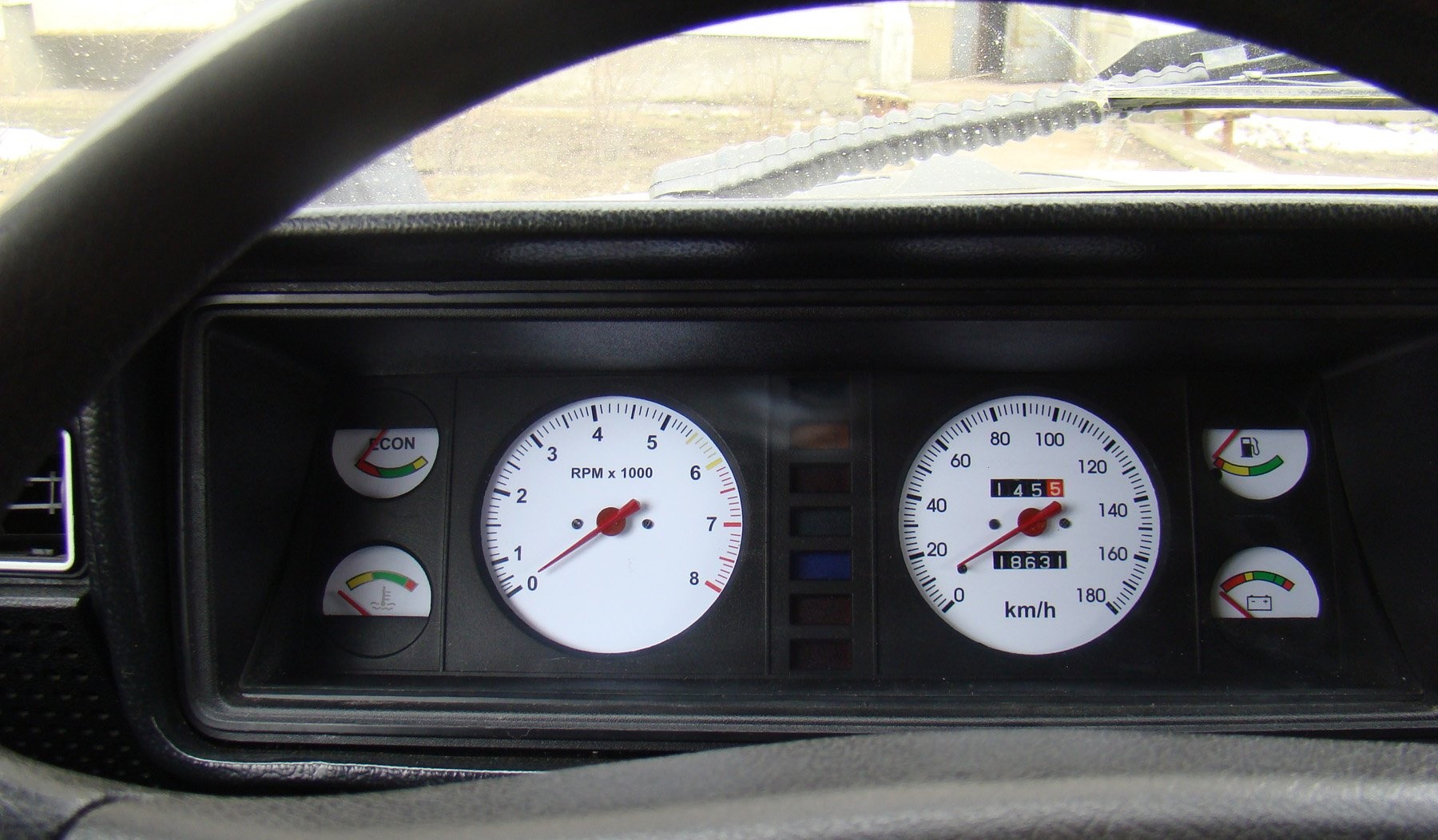

Устройство и назначение тахометра

Тахометр ВАЗ предназначен для отображения работы коленчатого вала. Он показывает, с какой скоростью вращается коленчатый вал за минуту, и эти данные обычно называют оборотами двигателя. Конструкция тахометра ВАЗ 2107 представляет собой миллиамперметр, который объединен с электронной частью в одном корпусе; все компоненты размещены на печатной плате.

Что касается его работы, то она основана на измерении частоты импульсов в первичной цепи системы зажигания двигателя. При работе мотора за один полный оборот распределительного вала контакты на прерывателе замыкаются и размыкаются четыре раза. Таким образом, за один оборот в электрической цепи генерируется четыре импульса напряжения и тока. При увеличении частоты вращения коленчатого вала возрастает и частота передачи импульсов, что, в свою очередь, отражается на отклонении стрелки тахометра.

как подключить тахометр на инжектор!переделка карбюратора на инжектор ваз2107

Возможные неисправности и способы их устранения

Часто причиной неисправности устройства становится использование неподходящих высоковольтных проводов. В частности, такая проблема может возникать из-за замены проводов на силиконовые, что приводит к дерганию стрелки прибора.

Что касается ситуаций, когда тахометр полностью не функционирует, процесс диагностики может варьироваться в зависимости от типа двигателя:

1. На карбюраторных моторах прибор подключается с помощью трех проводов. Два из них предназначены для питания, а третий соединяется с катушкой. Чтобы выяснить причину неисправности устройства, необходимо получить доступ к задней части контрольного щитка и отключить клеммы, соединенные с прибором. Затем, используя три других исправных провода, следует подключить устройство напрямую к аккумулятору и катушке. При запуске двигателя тахометр должен начать работать (если это произошло, значит, проблема в цепи). Если же этого не случилось, необходимо искать неисправность в системе зажигания или в самом приборе.

2. В случае инжекторных моторов схема подключения немного отличается: здесь используется четыре провода. Два из них отвечают за питание, один идет к ЭБУ, а последний — к датчику коленвала. Наилучшим решением будет провести компьютерную диагностику. Также можно проверить состояние контактов на разъемах или заменить датчик положения коленвала на исправный (автор видео — minishumaher).

https://youtube.com/watch?v=wJEHkTA1ogM

Интересные факты

Вот несколько интересных фактов о первой помощи в случае, если тахометр на ВАЗ 2107 не работает, как для инжекторного, так и для карбюраторного двигателя:

1. Общие причины неисправности: На ВАЗ 2107 тахометр может не работать из-за различных причин, включая неисправность датчика оборотов, проблемы с проводкой или самими приборами. Для инжекторных моделей часто виноват датчик положения коленчатого вала, тогда как для карбюраторных — может быть проблема с проводкой или самим тахометром.

2. Проверка соединений: Первым шагом в диагностике неисправности тахометра является проверка всех электрических соединений. Нередко проблема заключается в плохом контакте или окислении разъемов. Это можно сделать, просто осмотрев и очистив контакты, что может решить проблему без необходимости замены деталей.

3. Использование мультиметра: Для более точной диагностики можно использовать мультиметр. Проверка напряжения на выходе датчика оборотов поможет определить, работает ли он корректно. Если напряжение отсутствует, это может указывать на неисправность самого датчика или его подключения. Это полезный метод, который может помочь быстро выявить проблему и сэкономить время на ремонте.

Инструкция по замене своими руками

Автовладельцы обычно начинают задумываться о необходимости обслуживания и ремонта тахометра только тогда, когда он перестает функционировать.

Подробности о замене устройства:

1. Начните с отключения аккумулятора, затем с помощью плоской отвертки аккуратно подденьте и снимите три ручки, расположенные на селекторе управления отоплением.
2. Далее открутите гайку, которая удерживает рычаг сброса показаний одометра, и уберите шайбу, находящуюся за ней.
3. Затем, используя ту же отвертку, подденьте заглушку болта, который фиксирует приборную панель. После ее удаления выкрутите винт, который крепит щиток к кронштейну центральной консоли.
4. После этого отодвиньте правую часть приборной панели максимально назад, а затем извлеките левую часть. Это даст вам доступ к задней стороне щитка. Теперь необходимо открутить гайку тросика спидометра и полностью его отключить. Затем отсоедините все шланги и разъемы, которые подключены к щитку.
5. Удалите приборную панель и извлеките тахометр. Установите новый прибор. Если все подключения выполнены корректно, новое устройство должно начать работать.

Фотогалерея «Демонтаж приборки»

Видео «Обзор приборной панели на микроконтроллере»

В представленном ниже видео вы сможете увидеть обзор модернизированного щитка, который функционирует на основе микроконтроллера. Автором данного материала является Вадим Корнелюк.

Handmade Car Dashboard VAZ 2107 / Приборная панель ВАЗ 2107, на микроконтроллере (ночное видео)

Проверка подключения проводки тахометра

Первым делом, если тахометр на вашем ВАЗ 2107 не работает, необходимо проверить подключение проводки. Это может быть одной из самых распространенных причин неисправности. Для начала убедитесь, что все соединения надежны и не имеют коррозии. Для этого выполните следующие шаги:

1. Отключите аккумулятор. Перед началом любых работ с электрической системой автомобиля обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования.
2. Найдите разъем тахометра. На ВАЗ 2107 разъем тахометра обычно расположен на приборной панели. Для доступа к нему может потребоваться снять обшивку или панель приборов.
3. Проверьте соединения. Осмотрите разъем на наличие повреждений, коррозии или загрязнений. Если вы заметили окисление, аккуратно очистите контакты с помощью специального средства для очистки контактов или мелкой наждачной бумаги.
4. Проверьте целостность проводов. Осмотрите проводку, идущую к тахометру, на наличие повреждений, перетираний или обрывов. Если вы обнаружите поврежденные участки, их необходимо заменить или заизолировать.
5. Проверьте соединение с датчиком. На инжекторных моделях тахометр получает сигнал от блока управления двигателем (ЭБУ), а на карбюраторных — от генератора. Убедитесь, что проводка, идущая к датчику, также в порядке. Если у вас карбюраторный двигатель, проверьте соединение с генератором.

После выполнения всех этих шагов подключите аккумулятор и проверьте работу тахометра. Если он по-прежнему не функционирует, возможно, проблема кроется в самом тахометре или в других элементах системы. В таком случае стоит перейти к следующему этапу диагностики.

Диагностика датчика оборотов двигателя

Для начала диагностики тахометра на ВАЗ 2107, как с инжекторным, так и с карбюраторным двигателем, необходимо определить, какой именно датчик отвечает за его работу. В зависимости от типа двигателя, тахометр может получать сигналы от различных датчиков.

На инжекторных моделях ВАЗ 2107 тахометр обычно подключен к блоку управления двигателем (ЭБУ), который получает информацию о количестве оборотов двигателя через датчик положения коленчатого вала (ДПКВ). В случае карбюраторных моделей тахометр получает сигнал от генератора через специальный провод. Поэтому первым шагом в диагностике является проверка подключения и состояния этих датчиков.

1. Проверка подключения датчика:

• Для инжекторного двигателя: откройте капот и найдите ДПКВ, который расположен на блоке цилиндров. Убедитесь, что разъем надежно подключен и нет видимых повреждений проводки.
• Для карбюраторного двигателя: проверьте провод, идущий от генератора к тахометру. Убедитесь, что он не поврежден и надежно подключен.

2. Проверка работоспособности датчика:

Если подключения в порядке, следующим шагом будет проверка работоспособности датчика. Для этого можно воспользоваться мультиметром:

• Для инжекторного двигателя: измерьте напряжение на выходе ДПКВ при работающем двигателе. Оно должно колебаться в пределах 0,5-5 В в зависимости от оборотов.
• Для карбюраторного двигателя: проверьте наличие напряжения на проводе от генератора. При работающем двигателе должно быть около 12 В.

3. Проверка тахометра:

Если датчики работают исправно, следующим шагом будет проверка самого тахометра. Для этого необходимо:

• Снять тахометр с панели приборов. Для этого аккуратно открутите крепления и отключите разъем.
• Проверить целостность печатной платы и соединений. Обратите внимание на возможные трещины или окисление контактов.
• Если есть возможность, протестируйте тахометр на другом автомобиле или подключите к нему внешний источник сигнала, чтобы убедиться в его работоспособности.

4. Проверка электропитания:

Также важно проверить, поступает ли питание на тахометр. Для этого:

• С помощью мультиметра проверьте наличие напряжения на выводах тахометра. При включенном зажигании должно быть около 12 В.
• Если напряжение отсутствует, проверьте предохранители и проводку, идущую к тахометру.

Если все вышеперечисленные проверки не выявили неисправностей, возможно, проблема кроется в более сложных системах автомобиля, таких как блок управления или генератор. В этом случае рекомендуется обратиться к специалистам для более глубокой диагностики и ремонта.

Советы по профилактике неисправностей тахометра

Чтобы избежать проблем с тахометром на ВАЗ 2107, как с инжекторным, так и с карбюраторным двигателем, важно следовать нескольким простым рекомендациям по профилактике. Эти советы помогут не только продлить срок службы тахометра, но и обеспечить его корректную работу.

• Регулярная проверка электропроводки: Один из основных факторов, влияющих на работу тахометра, — это состояние электропроводки. Регулярно проверяйте соединения, изоляцию проводов и контакты на наличие коррозии или повреждений. Особенно внимательно осматривайте провода, идущие к тахометру, и убедитесь, что они надежно закреплены.
• Чистка контактов: Со временем контакты могут загрязняться, что приводит к плохому контакту и, как следствие, к неправильным показаниям тахометра. Используйте специальный очиститель для контактов или изопропиловый спирт для удаления грязи и окислов. После очистки можно использовать контактную смазку для улучшения проводимости.
• Проверка датчика: На инжекторных моделях тахометр получает сигнал от датчика положения коленчатого вала. Убедитесь, что датчик работает исправно. Для этого можно воспользоваться мультиметром, проверив его сопротивление и выходной сигнал. Если датчик неисправен, его необходимо заменить.
• Контроль состояния аккумулятора: Неправильная работа тахометра может быть связана с проблемами в электросистеме автомобиля. Убедитесь, что аккумулятор в хорошем состоянии и обеспечивает стабильное напряжение. Проверьте клеммы на наличие коррозии и надежность соединений.
• Регулярное техническое обслуживание: Проводите регулярное техническое обслуживание автомобиля, включая проверку всех систем, связанных с электроникой. Это поможет выявить потенциальные проблемы до того, как они станут серьезными неисправностями.
• Избегайте перегрузок: Не перегружайте двигатель, особенно на низких оборотах. Это может привести к неправильной работе тахометра и других систем автомобиля. Следите за показателями на приборной панели и старайтесь избегать резких ускорений и перегревов.
• Использование качественных запчастей: При замене любых компонентов, связанных с тахометром, используйте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и надежностью работы системы.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск возникновения неисправностей тахометра на вашем ВАЗ 2107, обеспечив его стабильную и точную работу на протяжении долгого времени.
