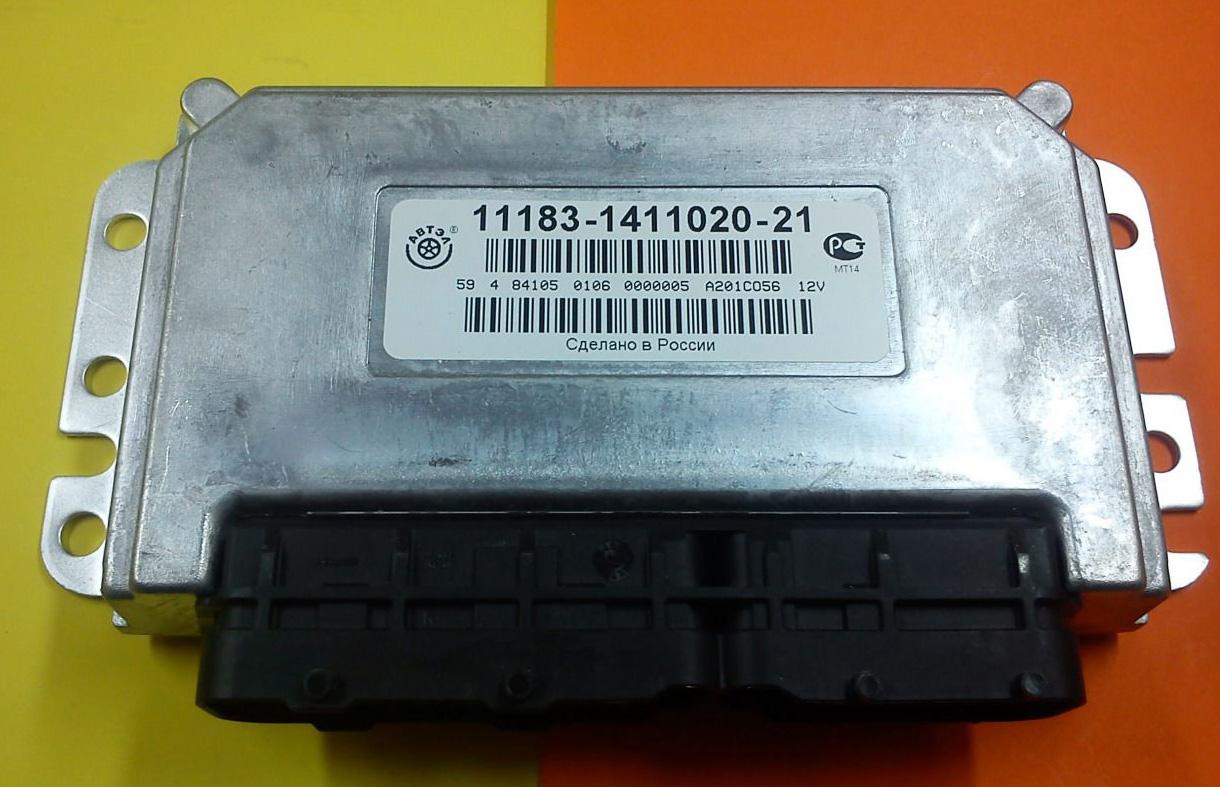

Электронный блок управления (ЭБУ) двигателем — ключевой компонент автомобилей, отвечающий за оптимизацию работы двигателя и снижение выбросов. Однако ЭБУ может выйти из строя, что вызывает проблемы в работе автомобиля. В этой статье рассмотрим основные причины неисправностей ЭБУ и предложим пошаговую инструкцию по самостоятельной диагностике. Эти знания помогут сэкономить время и деньги на ремонте и лучше понять работу вашего автомобиля.

Распространенные неисправности ЭБУ и их причины

Электронная система управления автомобилем может выйти из строя по множеству причин. В такой ситуации владельцу транспортного средства необходимо провести диагностику, чтобы точно установить, что именно произошло с блоком управления, так как чаще всего эти устройства не подлежат ремонту. На практике даже профессионалы предпочитают заменять неисправный блок новым, нежели заниматься его восстановлением. Тем не менее, прежде чем расстаться с ЭБУ, важно разобраться в причинах его поломки.

По мнению многих электриков, с которыми мы консультировались при подготовке данного материала, основным фактором, приводящим к выходу блока из строя, являются скачки напряжения в бортовой сети. Обычно перенапряжение возникает из-за короткого замыкания в одном или нескольких соленоидах.

Однако это лишь одна из наиболее распространенных причин, на самом деле их гораздо больше:

1. Неисправность устройства может быть вызвана механическим повреждением. Например, это может произойти из-за сильного удара или чрезмерных вибраций, в результате которых на корпусе модуля образуется трещина. Также трещины могут появляться в местах пайки элементов или соединительных контактов.
2. Перегрев контроллера ЭСУД. Эта проблема часто возникает из-за резких температурных колебаний. Известны случаи, когда водители пытались завести двигатель на высоких оборотах при низких температурах, что могло привести к перегреву.
3. Коррозия, воздействующая на контроллер ЭСУД. Коррозионные процессы могут развиваться из-за перепадов влажности в салоне автомобиля, а также из-за накопления конденсата или попадания влаги в моторный отсек.
4. Нарушение герметичности устройства. Эта проблема может привести к попаданию воды внутрь модуля, что, в свою очередь, вызывает неисправности.
5. Если отсутствует связь с ЭБУ, это может быть следствием вмешательства посторонних в систему управления, что нарушает целостность конструкции. Например, если от аккумулятора одного автомобиля пытались «подкурить» другой, при этом двигатель первого был запущен, или если клеммы аккумулятора были неправильно подключены. Также неисправность может возникнуть, если стартерный узел был включен без подключения силовой шины.

В любом случае, независимо от причины поломки, ремонт или замена устройства должны проводиться только после полной диагностики модуля. Важно помнить, что характер неисправности может указывать на возможные проблемы в других системах автомобиля. Если эти неисправности не будут устранены, новый блок также может выйти из строя.

Если связь с ЭБУ отсутствует и устройство не функционирует, автовладелец может заметить следующие симптомы:

1. На приборной панели не загорается индикатор Check Engine, который сигнализирует о неисправностях в работе двигателя. Этот индикатор может мигать или появляться с задержкой. Если он мигает, стоит проверить, не в самой лампочке ли дело, а затем уже проверять блок.
2. При попытке подключить ЭБУ к сканеру он выдает неверные данные, вызывающие сомнения. Информация может значительно отличаться от ожидаемой. Если связь с ЭБУ отсутствует, сканер может вовсе не распознать устройство.
3. Двигатель автомобиля работает с перебоями, может не заводиться или заводиться с трудом, а также дымить. При этом нет видимых причин для такого поведения, включая перегрев.
4. Зажигание автомобиля может работать с перебоями.
5. Вентилятор охлаждения двигателя может включаться без команды блока управления.
6. В автомобиле могут выходить из строя предохранители, перегорая неоднократно без видимых причин. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или в определенной части электрической цепи, но диагностика не показывает скачков напряжения.
7. Импульсы с различных датчиков могут не поступать или поступать нерегулярно.
8. Некорректная работа педали газа также может быть признаком неисправности. При нажатии на педаль она может реагировать с задержкой или очень туго. Этот признак особенно заметен, если ранее педаль функционировала нормально.
9. На корпусе устройства могут быть видны следы повреждений, такие как выгоревшие контакты или обгоревшие провода.
10. Еще одним признаком может быть отсутствие сигналов управления системой зажигания, топливным насосом, регулятором холостого хода и другими устройствами, которые контролируются ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

https://youtube.com/watch?v=de8_4p4rpgU

Как самостоятельно осуществить диагностику блока?

На первый взгляд, диагностика электронного блока управления (ЭБУ) может показаться непростой задачей, с которой не каждый сможет справиться. Однако, хотя проверка своего блока действительно требует определенных усилий, обладая теоретическими знаниями, вы сможете успешно применить их на практике.

Интересные факты

Вот несколько интересных фактов о самостоятельной диагностике электронного блока управления (ЭБУ) двигателем:

1. Коды ошибок и их расшифровка: Современные автомобили оснащены системой самодиагностики, которая может генерировать коды ошибок (DTC — Diagnostic Trouble Codes). Эти коды позволяют владельцам автомобилей быстро идентифицировать проблемы. Существуют специальные сканеры и приложения, которые могут считывать эти коды, а также предоставлять расшифровку и рекомендации по устранению неисправностей.

2. OBD-II и универсальность: Система OBD-II (On-Board Diagnostics) стала стандартом для большинства автомобилей, выпущенных после 1996 года. Это позволяет использовать универсальные диагностические инструменты для считывания данных с ЭБУ, что значительно упрощает процесс диагностики и ремонта. Владельцы могут самостоятельно подключать сканеры и получать информацию о состоянии двигателя и других систем.

3. Данные в реальном времени: Многие диагностические инструменты не только считывают коды ошибок, но и предоставляют данные в реальном времени, такие как температура двигателя, обороты, давление топлива и другие параметры. Это позволяет владельцам автомобилей не только выявлять проблемы, но и отслеживать работу двигателя в процессе эксплуатации, что может помочь в предотвращении серьезных поломок.

Необходимые инструменты и оборудование

Чтобы самостоятельно проверить работоспособность модуля, необходимо выполнить несколько шагов для подключения к электронному блоку управления (ЭБУ).

Для проведения проверки вам понадобятся следующие устройства и компоненты:

1. Осциллограф. Это устройство не всегда имеется у каждого автомобилиста, поэтому, если у вас его нет, можно воспользоваться компьютером с заранее установленным диагностическим программным обеспечением.
2. Кабель для подключения. Вам потребуется адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти подходящий диагностический софт в настоящее время не составляет труда. Достаточно провести поиск в интернете и выбрать программу, соответствующую вашему автомобилю. Выбор программы зависит от марки и модели автомобиля, так как на разных машинах используются различные блоки управления.

Фотогалерея «Готовимся к диагностике системы»

Алгоритм действий

Процесс диагностики электронной системы управления будет рассмотрен ниже на примере блока управления Бош М 7.9.7. Эта модель является одной из самых популярных как в отечественных автомобилях ВАЗ, так и в зарубежных моделях. Также стоит отметить, что проверка будет описана с использованием программного обеспечения KWP-D.

Итак, как провести диагностику ЭБУ в домашних условиях:

1. В первую очередь подключите адаптер к компьютеру или ноутбуку, а также к контроллеру ЭСУД. Один конец кабеля должен быть подключен к выходу блока, а другой — к USB-порту компьютера.
2. Затем поверните ключ в замке зажигания автомобиля, но не запускайте двигатель. После включения зажигания запустите диагностическую программу на компьютере.
3. После выполнения этих шагов на экране компьютера должно появиться сообщение, подтверждающее успешное начало диагностики неисправностей контроллера. Если сообщение не отображается, убедитесь, что компьютер правильно подключен к контроллеру. Проверьте качество соединения кабеля с блоком и ноутбуком.
4. Далее на экране ноутбука должна появиться таблица с основными техническими характеристиками и параметрами работы автомобиля.
5. На следующем этапе обратите внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут перечислены все неисправности, с которыми сталкивается силовой агрегат. Ошибки будут отображаться в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно перейти в другой раздел, который обычно называется Коды, или воспользоваться технической документацией к вашему автомобилю.
6. Если в этом разделе нет ошибок, можете не волноваться — двигатель вашего автомобиля работает исправно (по информации автора видео на канале АВТО РЕЗ).

Однако такой способ проверки актуален только в том случае, если компьютер видит блок. Если возникают проблемы с подключением, вам понадобятся электрическая схема устройства и мультиметр. Тестер или мультиметр можно приобрести в любом специализированном магазине, а электросхема контроллера ЭСУД должна быть в сервисном руководстве. Внимательно изучите схему, это поможет в процессе проверки.

Если контроллер ЭСУД указывает на конкретный блок, а не показывает случайные данные, следуя схеме, найдите его и прозвоните. Если точной информации нет, единственным вариантом будет диагностика всей системы, так как одной из основных неисправностей являются пробои.

После обнаружения пробоя проверьте сопротивление и точно определите, в каком месте поврежден кабель. Если причина заключается в пробое, припаивайте новый провод параллельно старому — это поможет устранить неисправность. В остальных случаях решить проблему смогут только квалифицированные специалисты.

РЕМОНТ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ЭБУ ! Интересный ремонт !

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

В представленном ниже видео вы сможете узнать о причинах, по которым может возникнуть отсутствие связи между контроллером ЭСУД и ноутбуком во время диагностики. Автор ролика — канал Billye espada.

https://youtube.com/watch?v=1lJi62o1ALk

Частые ошибки при диагностике ЭБУ

При самостоятельной диагностике электронного блока управления (ЭБУ) двигателя важно учитывать ряд распространенных ошибок, которые могут привести к неправильной интерпретации данных и, как следствие, к неэффективному ремонту. Ниже рассмотрены основные из них.

1. Неправильное подключение диагностического оборудования. Одной из самых распространенных ошибок является неверное подключение сканера или другого диагностического оборудования к разъему ЭБУ. Это может привести к отсутствию связи с блоком управления или к получению некорректных данных. Перед началом диагностики убедитесь, что вы используете правильный разъем и следуете инструкциям производителя оборудования.

2. Игнорирование кодов ошибок. Многие автолюбители, проводя диагностику, могут игнорировать коды ошибок, считая их несущественными. Однако коды ошибок являются важным индикатором состояния системы и могут указать на конкретные проблемы. Необходимо внимательно изучить все коды, даже если они кажутся незначительными, и учитывать их в процессе диагностики.

3. Неполное сканирование систем автомобиля. Часто диагностика ограничивается только ЭБУ двигателя, в то время как проблемы могут быть связаны с другими системами, такими как трансмиссия, ABS или системы управления климатом. Полное сканирование всех доступных систем позволит выявить взаимосвязанные проблемы и даст более полное представление о состоянии автомобиля.

4. Пренебрежение визуальным осмотром. Многие диагностические процедуры сосредоточены на использовании оборудования, однако визуальный осмотр компонентов также играет важную роль. Необходимо проверять наличие видимых повреждений, коррозии, утечек и других аномалий, которые могут указывать на проблемы с ЭБУ или связанными системами.

5. Неправильная интерпретация данных. Даже если вы получили коды ошибок и данные с датчиков, их интерпретация может быть сложной задачей. Необходимо учитывать контекст, в котором возникли ошибки, а также возможные причины их появления. Используйте руководства по ремонту и технические документы для более точной интерпретации данных.

6. Игнорирование обновлений программного обеспечения. Иногда проблемы с ЭБУ могут быть связаны с устаревшим программным обеспечением. Многие производители автомобилей периодически выпускают обновления, которые могут исправить ошибки и улучшить работу системы. Убедитесь, что программное обеспечение вашего ЭБУ обновлено до последней версии.

7. Отсутствие системного подхода. Диагностика ЭБУ требует системного подхода, который включает в себя анализ всех возможных причин проблемы. Не стоит сосредотачиваться только на одной системе или компоненте. Рассматривайте все аспекты работы двигателя и его систем, чтобы выявить истинную причину неисправности.

Избегая этих распространенных ошибок, вы сможете значительно повысить эффективность самостоятельной диагностики электронного блока управления двигателем и, как следствие, улучшить состояние вашего автомобиля.

Методы тестирования и проверки компонентов ЭБУ

Электронный блок управления двигателем (ЭБУ) является ключевым элементом современных автомобилей, отвечающим за управление работой двигателя и его систем. Для диагностики и выявления неисправностей в ЭБУ существуют различные методы тестирования и проверки его компонентов. В данной статье мы рассмотрим основные из них.

1. Визуальный осмотр

Первым шагом в диагностике ЭБУ является визуальный осмотр блока и его соединений. Необходимо проверить наличие механических повреждений, коррозии, трещин и других видимых дефектов. Особое внимание следует уделить разъемам и проводам, так как они могут быть причиной плохого контакта или короткого замыкания.

2. Использование диагностического оборудования

Для более глубокого анализа состояния ЭБУ рекомендуется использовать специализированное диагностическое оборудование, такое как сканеры OBD-II. Эти устройства позволяют считывать коды ошибок, которые хранятся в памяти ЭБУ, а также получать данные о текущем состоянии различных систем автомобиля. Сканеры могут предоставлять информацию о параметрах работы двигателя, таких как температура охлаждающей жидкости, давление топлива и другие важные показатели.

3. Проверка напряжения и заземления

Проверка напряжения питания ЭБУ и его заземления является важным этапом диагностики. Для этого необходимо использовать мультиметр. ЭБУ должен получать стабильное напряжение в пределах 12-14 В. Если напряжение ниже нормы, это может указывать на проблемы с аккумулятором или генератором. Также следует проверить качество заземления, так как плохое заземление может привести к сбоям в работе блока.

4. Тестирование входных и выходных сигналов

ЭБУ получает информацию от различных датчиков, таких как датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости и другие. Проверка входных сигналов позволяет убедиться в том, что ЭБУ получает корректные данные. Для этого можно использовать осциллограф или мультиметр. Также важно протестировать выходные сигналы, которые ЭБУ отправляет на исполнительные механизмы, такие как форсунки и катушки зажигания. Неправильная работа этих компонентов может указывать на неисправность ЭБУ.

5. Проведение функциональных тестов

Функциональные тесты позволяют проверить работу ЭБУ в различных режимах. Это может включать в себя тестирование работы двигателя на холостом ходу, при ускорении и торможении. Важно наблюдать за поведением автомобиля и фиксировать любые аномалии, такие как нестабильная работа двигателя, пропуски зажигания или повышенный расход топлива.

6. Сброс ошибок и повторная диагностика

После выполнения всех тестов и устранения выявленных неисправностей рекомендуется сбросить коды ошибок из памяти ЭБУ и провести повторную диагностику. Это позволит убедиться в том, что все проблемы устранены и блок работает корректно.

В заключение, диагностика ЭБУ требует комплексного подхода и использования различных методов тестирования. Правильная диагностика позволяет не только выявить неисправности, но и предотвратить более серьезные проблемы в будущем, что в конечном итоге способствует увеличению срока службы автомобиля и повышению его надежности.

Рекомендации по обслуживанию и профилактике ЭБУ

Обслуживание и профилактика электронного блока управления (ЭБУ) двигателя являются важными аспектами, которые могут значительно продлить срок службы данного устройства и обеспечить его надежную работу. Ниже приведены рекомендации, которые помогут вам поддерживать ЭБУ в оптимальном состоянии.

1. Регулярная диагностика

Периодическая диагностика ЭБУ позволяет выявить потенциальные проблемы до того, как они станут серьезными. Используйте специализированные диагностические сканеры, которые могут считывать коды ошибок и предоставлять информацию о состоянии различных систем автомобиля. Рекомендуется проводить диагностику не реже одного раза в год или при возникновении подозрительных симптомов, таких как нестабильная работа двигателя или увеличение расхода топлива.

2. Проверка соединений и проводки

Электронный блок управления зависит от множества соединений и проводов, которые могут со временем изнашиваться или повреждаться. Регулярно проверяйте состояние разъемов, проводов и контактов на наличие коррозии, загрязнений или механических повреждений. Убедитесь, что все соединения надежно закреплены и не имеют признаков окисления.

3. Защита от влаги и загрязнений

ЭБУ должен быть защищен от воздействия влаги и загрязнений, так как это может привести к его выходу из строя. Убедитесь, что корпус блока не имеет трещин и повреждений, которые могут позволить влаге проникнуть внутрь. Если ЭБУ установлен в зоне, подверженной воздействию влаги, рассмотрите возможность использования защитных чехлов или герметиков.

4. Обновление программного обеспечения

Производители автомобилей периодически выпускают обновления программного обеспечения для ЭБУ, которые могут улучшить его работу и устранить известные проблемы. Регулярно проверяйте наличие обновлений для вашего автомобиля и, при необходимости, обращайтесь в авторизованные сервисные центры для их установки.

5. Своевременная замена фильтров и жидкости

Качество топлива и состояние жидкостей в автомобиле напрямую влияют на работу ЭБУ. Регулярно меняйте топливные фильтры, масла и другие жидкости в соответствии с рекомендациями производителя. Это поможет избежать загрязнения системы и снизит нагрузку на ЭБУ.

6. Обращение к специалистам

Если вы заметили проблемы с работой ЭБУ или не уверены в своих силах, не стесняйтесь обращаться к квалифицированным специалистам. Профессиональная диагностика и обслуживание помогут избежать серьезных поломок и обеспечат надежную работу вашего автомобиля.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы электронного блока управления двигателем и обеспечить его стабильную работу на протяжении многих лет.
