В статье рассмотрим процесс самостоятельного ремонта блока управления двигателем (ЭБУ) — ключевого элемента системы управления автомобилем. Узнаете о распространенных неисправностях, методах диагностики и ремонта, что поможет сэкономить на услугах автосервиса и повысить навыки в автомобильной электронике. Информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в устройстве своего автомобиля и решать возникающие проблемы.

Диагностика ЭБУ

Перед тем как приступить к ремонту блока управления двигателем вашего автомобиля, важно убедиться, что проблемы действительно связаны с его работой. Многие автовладельцы считают, что ремонт электронных блоков управления двигателем должен выполнять только профессионал. Однако не стоит забывать, что почти все ЭБУ имеют встроенные системы самодиагностики, которые позволяют легко выявить неисправности.

Для диагностики потребуется подключение к устройству, для чего понадобится специальный тестер или компьютер. Если вы планируете использовать ноутбук, заранее установите необходимое программное обеспечение для проверки. На большинстве отечественных автомобилей ВАЗ, а также на иномарках устанавливаются блоки управления двигателем Bosch. Мы рассмотрим процесс проверки на примере этого устройства. Вам понадобится утилита KWP-D (можно использовать любую другую, но мы выбрали эту для примера). Кроме программы, подготовьте адаптер, который поддерживает протокол KWP2000.

1. Начните диагностику с подключения адаптера: один его конец соедините с портом блока, а другой — с компьютером.
2. Включите зажигание и запустите утилиту. На экране компьютера появится уведомление о начале проверки на наличие ошибок.
3. Затем вы увидите таблицу с основными параметрами работы автомобиля. Обратите внимание на раздел DTC, где указаны все ошибки, связанные с работой двигателя. Если ошибки есть, в разделе «Коды» вы сможете расшифровать их.

Также стоит обратить внимание на другие параметры. Например, показатель UACC отвечает за состояние аккумулятора — в идеале его значения должны находиться в пределах 14-14.5 В. Если напряжение ниже, необходимо проверить проводку. Параметр THR отвечает за работу дросселя; если все в порядке, он должен составлять 0%. Параметр QT показывает расход топлива; на холостом ходу он должен быть в пределах 0.6-0.9 литров в час (автор видео — канал AlexBrooy).

RE507980 John Deere проверка, ремонт

Характерные неисправности блока

Ремонт блоков управления автомобилями необходим в случае выявления неисправностей.

Перед тем как приступить к снятию и отключению неисправного ЭБУ, давайте рассмотрим основные причины его поломок:

1. Ремонт может потребоваться при наличии механических повреждений. «Мозги» автомобиля подвержены вибрациям и ударам, что может привести к образованию трещин на корпусе и плате устройства.
2. Температурные колебания также могут стать причиной неисправности ЭБУ, так как они способствуют перегреву устройства.
3. Коррозия и воздействие агрессивных веществ на устройство.
4. Влага, попадающая в корпус, может вызвать необходимость замены ЭБУ. Часто восстановить устройство после попадания влаги внутрь невозможно. Влага может проникнуть в устройство из-за разгерметизации элементов корпуса.
5. Как отмечают эксперты, нередко необходимость ремонта возникает из-за неумелого вмешательства неопытных специалистов в работу «мозгов» автомобиля.
6. Включение двигателя.
7. Замена блока управления двигателем может понадобиться, если при подключении аккумулятора были перепутаны клеммы «+» и «-».
8. Еще одной причиной может быть запуск стартера без подключения силовой шины (по информации Рамиля Абдуллина).

Теперь рассмотрим признаки неисправности ЭБУ автомобиля, которые помогут выявить поломку устройства:

1. Двигатель не запускается, дымит, возможна детонация.
2. Пропуски зажигания при работе мотора.
3. Провалы в работе: при нажатии на педаль газа автомобиль может не реагировать.
4. Отсутствие связи с «мозгами».
5. Горит контрольная лампа неисправности системы управления двигателем. Это может быть индикатор Check Engine, но в некоторых автомобилях используется отдельная лампочка для обозначения работоспособности блока.
6. Вентилятор системы охлаждения включается без видимой причины.
7. Часто перегорают предохранители.
8. Контроллеры и датчики перестают передавать сигналы.

https://youtube.com/watch?v=U9wrbh2ZiOM

Интересные факты

Вот несколько интересных фактов о самостоятельном ремонте блока управления двигателем (ECU) автомобиля:

1. Программирование и перепрошивка: Современные блоки управления двигателем могут быть перепрограммированы с помощью специализированного программного обеспечения. Это позволяет не только исправлять ошибки, но и оптимизировать работу двигателя, увеличивая его мощность и экономичность. Однако для этого требуется знание специфики работы ECU и доступ к соответствующим инструментам.

2. Диагностика с помощью OBD-II: Большинство современных автомобилей оснащены системой OBD-II (On-Board Diagnostics), которая позволяет владельцам самостоятельно проводить диагностику состояния двигателя. С помощью простого сканера можно считать коды ошибок и получить информацию о работе различных систем автомобиля, что значительно упрощает процесс ремонта блока управления.

3. Ремонт vs. Замена: В некоторых случаях самостоятельный ремонт блока управления может быть более экономичным, чем его замена. Например, при наличии повреждений на печатной плате или в цепях можно использовать методы пайки и восстановления, что требует определенных навыков, но может сэкономить значительные средства по сравнению с покупкой нового блока.

Инструкция по устранению неполадок своими руками

Перед тем как снять блок управления и приступить к его разборке, внимательно осмотрите разъем устройства на наличие возможных повреждений.

Процесс ремонта будет описан на примере ЭБУ от BMW:

1. С помощью отвертки аккуратно отогните лепестки на крышке устройства, после чего снимите ее.
2. Затем на обратной стороне конструкции открутите болты, которые крепят корпус.

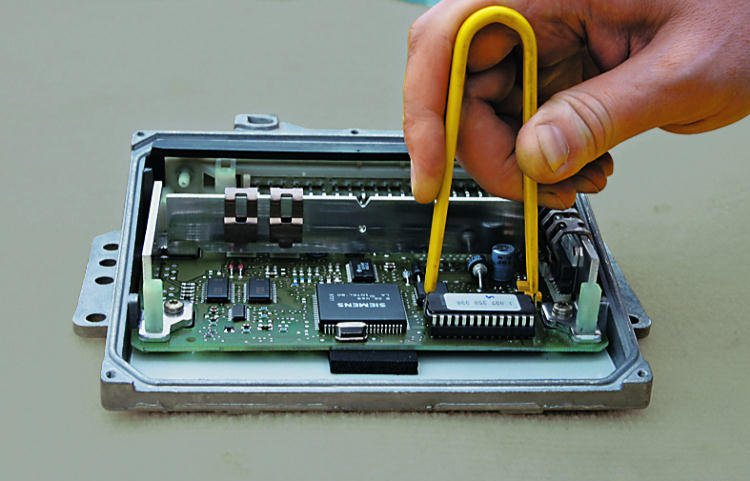

3. После разборки корпуса вы сможете увидеть схему устройства с припаянными выводами.
4. Как показывает практика, одной из самых частых причин неисправности «мозгов» является холодная пайка контактов радиокомпонентов. Это означает, что контакты припаяны, но вокруг них может образоваться небольшая трещина в припое. То есть, хотя пайка и присутствует, фактически она не выполняет свою функцию. Для диагностики вам понадобится лупа. Если в процессе проверки вы обнаружите плохо припаянные выводы, вам потребуется паяльник.
5. Далее необходимо провести диагностику транзисторов и микросхемы, так как на этих компонентах может быть прогар. Если вы обнаружите прогар, эти элементы нужно будет заменить.
6. Если на плате устройства нет ни прогаров, ни видимых повреждений, вам следует искать неисправные компоненты. В частности, это касается транзисторов Дарлингтона. Этот элемент представляет собой составной транзистор, состоящий из двух транзисторов. Если у вас есть сомнения в его работоспособности, данный элемент также следует заменить.
7. В заключение, обратите внимание на кварцевый резонатор, который также установлен на плате. Из-за вибраций этот элемент может выйти из строя, что может привести к неисправности генератора фиксированной частоты.

Видео «Замена ЭБУ на примере автомобиля Митсубиси Паджеро»

Как самостоятельно заменить блок управления двигателем — смотрите видео ниже (автор ролика — Сергей Китаев).

Митсубиси поджера 3 замена БЛОКА УПРАВЛЕНИЯ ДВС

Необходимые инструменты и оборудование

Для успешного самостоятельного ремонта блока управления двигателем (ЭБУ) автомобиля необходимо подготовить ряд инструментов и оборудования. Правильный выбор инструментов не только упростит процесс ремонта, но и повысит его эффективность и безопасность.

1. Диагностический сканер

Первым и самым важным инструментом является диагностический сканер. Он позволяет считывать коды ошибок, которые хранятся в памяти ЭБУ. Сканеры могут быть как простыми, так и многофункциональными, поддерживающими различные протоколы и системы. Рекомендуется выбирать сканер, совместимый с маркой и моделью вашего автомобиля.

2. Мультиметр

Мультиметр — это универсальный инструмент, который поможет измерять напряжение, ток и сопротивление. Он необходим для проверки электрических цепей, диагностики неисправностей и тестирования компонентов ЭБУ. Убедитесь, что ваш мультиметр имеет функцию измерения частоты и может работать с низкими напряжениями.

3. Осциллограф

Осциллограф — это более сложный инструмент, который позволяет визуализировать электрические сигналы в реальном времени. Он полезен для анализа работы датчиков и исполнительных механизмов, а также для выявления проблем в сигналах, которые не могут быть обнаружены с помощью мультиметра.

4. Паяльник и припой

Если в процессе ремонта потребуется замена компонентов на плате ЭБУ, вам понадобится паяльник и качественный припой. Выбирайте паяльник с регулируемой температурой, чтобы избежать повреждения чувствительных элементов. Также полезно иметь под рукой флюс для улучшения качества пайки.

5. Набор отверток и ключей

Для разборки и сборки блока управления вам понадобятся различные отвертки (плоские и крестовые) и набор ключей. Обратите внимание на качество инструмента, так как использование некачественных отверток может привести к повреждению винтов и креплений.

6. Специальные приспособления

В зависимости от конструкции вашего автомобиля, могут понадобиться специальные приспособления, такие как съемники, для извлечения ЭБУ из его креплений. Также могут потребоваться адаптеры для подключения диагностического оборудования.

7. Компьютер с программным обеспечением

Для более глубокого анализа и программирования ЭБУ может понадобиться компьютер с установленным специализированным программным обеспечением. Это может быть как оригинальное ПО от производителя, так и сторонние программы, поддерживающие вашу модель автомобиля.

8. Защитные средства

Не забывайте о безопасности. Используйте защитные очки и перчатки, чтобы избежать травм при работе с электроникой. Также рекомендуется работать в хорошо проветриваемом помещении, особенно если вы будете использовать флюсы или другие химические вещества.

Подготовив все необходимые инструменты и оборудование, вы сможете приступить к ремонту блока управления двигателем. Помните, что тщательная диагностика и аккуратность в работе — залог успешного ремонта и долгой службы вашего автомобиля.

Проверка и обновление программного обеспечения ЭБУ

Проверка и обновление программного обеспечения (ПО) блока управления двигателем (ЭБУ) является важным этапом в самостоятельном ремонте «мозга» автомобиля. ЭБУ управляет работой двигателя, и его программное обеспечение отвечает за множество параметров, таких как впрыск топлива, зажигание, управление трансмиссией и многие другие функции. Неправильная работа ПО может привести к снижению производительности, увеличению расхода топлива и даже к поломке двигателя.

Перед началом проверки и обновления ПО необходимо убедиться, что у вас есть необходимое оборудование и программное обеспечение. Вам потребуется:

• Диагностический сканер, совместимый с вашим автомобилем.
• Компьютер или ноутбук с установленным программным обеспечением для работы с ЭБУ.
• Кабель для подключения сканера к автомобилю.

Первым шагом является диагностика текущего состояния ЭБУ. Подключите диагностический сканер к разъему OBD-II вашего автомобиля и запустите диагностику. Сканер считывает коды ошибок, которые могут указывать на проблемы с ЭБУ или другими системами автомобиля. Обратите внимание на коды, связанные с работой двигателя, и запишите их для дальнейшего анализа.

После диагностики следует проверить версию программного обеспечения, установленного на вашем ЭБУ. Это можно сделать через меню сканера, где будет указана информация о текущей версии ПО. Сравните эту версию с последней доступной на сайте производителя вашего автомобиля или в специализированных форумах. Если ваша версия устарела, рекомендуется обновить ПО.

Обновление программного обеспечения ЭБУ может быть выполнено несколькими способами:

1. Через диагностический сканер: Некоторые сканеры позволяют загружать обновления непосредственно через интерфейс. Убедитесь, что у вас есть доступ к интернету и следуйте инструкциям на экране.
2. С помощью компьютера: Скачайте последнюю версию ПО с сайта производителя. Подключите ЭБУ к компьютеру с помощью специального кабеля и используйте программное обеспечение для обновления. Важно следовать инструкциям, чтобы избежать повреждения блока управления.
3. Обратитесь к специалистам: Если вы не уверены в своих силах или у вас нет необходимого оборудования, лучше обратиться в сервисный центр, где профессионалы проведут обновление.

После завершения обновления ПО обязательно выполните повторную диагностику ЭБУ. Это поможет убедиться, что обновление прошло успешно и все системы работают корректно. Если после обновления возникли новые коды ошибок, их следует проанализировать и устранить причины.

Важно помнить, что самостоятельное обновление ПО ЭБУ может привести к рискам, таким как потеря гарантии на автомобиль или повреждение блока управления. Поэтому перед проведением любых манипуляций рекомендуется тщательно изучить инструкцию к вашему автомобилю и, при необходимости, проконсультироваться с профессионалами.

Советы по профилактике и уходу за блоком управления двигателем

Блок управления двигателем (ECU) является одним из самых важных компонентов автомобиля, отвечающим за управление работой двигателя и его систем. Чтобы избежать серьезных поломок и продлить срок службы ECU, необходимо следовать ряду профилактических мер и рекомендаций по уходу.

1. Регулярная диагностика системы

Проведение регулярной диагностики блока управления двигателем позволяет выявить потенциальные проблемы на ранних стадиях. Используйте специализированные сканеры для считывания кодов ошибок и мониторинга работы системы. Это поможет предотвратить серьезные неисправности и сэкономить на ремонте.

2. Обеспечение защиты от влаги и коррозии

Блок управления двигателем часто располагается в местах, подверженных воздействию влаги и коррозии. Убедитесь, что соединения и разъемы надежно защищены от влаги. При необходимости используйте герметики и специальные защитные средства для электроники, чтобы предотвратить повреждение блока.

3. Контроль за температурным режимом

Перегрев может привести к серьезным повреждениям блока управления. Убедитесь, что система охлаждения двигателя работает исправно, и следите за уровнем охлаждающей жидкости. Регулярно проверяйте термостат и радиатор на наличие утечек и загрязнений.

4. Использование качественного топлива

Некачественное топливо может привести к образованию отложений и загрязнений в системе впрыска и, как следствие, к неправильной работе ECU. Используйте только проверенные и качественные топливные добавки, а также следите за состоянием топливного фильтра.

5. Обновление программного обеспечения

Производители автомобилей периодически выпускают обновления программного обеспечения для ECU, которые могут улучшить его работу и устранить выявленные ошибки. Регулярно проверяйте наличие обновлений и проводите их установку в соответствии с рекомендациями производителя.

6. Профессиональный осмотр и обслуживание

Не забывайте о важности профессионального обслуживания автомобиля. Регулярные осмотры у квалифицированных специалистов помогут выявить проблемы, которые могут быть незаметны при самостоятельной диагностике. Профессионалы также могут дать рекомендации по уходу за блоком управления и его системами.

Следуя этим простым, но эффективным советам, вы сможете значительно продлить срок службы блока управления двигателем и избежать дорогостоящих ремонтов в будущем. Забота о вашем автомобиле — это залог его надежной работы и безопасности на дороге.
