В статье рассмотрим систему управления двигателем Нива Шевроле, акцентируя внимание на датчике температуры охлаждающей жидкости и его роли в работе мотора. Понимание конструкции и функционирования этих компонентов поможет владельцам и автолюбителям лучше ориентироваться в эксплуатации и обслуживании автомобиля. Обсудим, как датчики влияют на производительность двигателя и какие меры следует предпринимать для их исправности.

Основные особенности ДВС

Силовой агрегат оборудован микропроцессорной системой управления. Это означает, что двигатель имеет систему распределенного впрыска, которая включает функцию обратной связи. Благодаря этому объединяются подсистемы зажигания и подачи топлива. Управление этими компонентами осуществляется с помощью специального блока, который получает сигналы о состоянии двигателя от датчиков, следящих за рабочими параметрами различных узлов.

Распределенный впрыск подразумевает, что для каждого цилиндра используется отдельная форсунка для подачи бензина. Эта схема впрыска позволяет снизить уровень токсичности выхлопных газов. Микропроцессорная система с контроллером BOSH обеспечивает соблюдение всех необходимых норм токсичности в соответствии со стандартом Евро 2. В данной системе применяется синхронный метод подачи топлива.

Форсунки активируются парами и поочередно: сначала для первого и четвертого цилиндров, а затем, когда коленчатый вал поворачивается на 180 градусов, для второго и третьего цилиндров. Это означает, что каждая форсунка срабатывает один раз за один оборот коленвала, то есть дважды за полный рабочий цикл двигателя (автор видео — Любитель Автомобилей).

Чтобы уровень токсичности соответствовал стандарту Евро 4, на внедорожниках может быть реализован метод фазированного впрыска. В этом случае силовой агрегат будет оснащен датчиком фаз, который определяет момент окончания такта сжатия в первом цилиндре, а топливо подается по форсункам в определенном порядке. Сначала в первый и третий цилиндры, затем в четвертый и второй. На сегодняшний день автомобили, соответствующие стандарту Евро-4, не поступают на рынок РФ.

Восстановление Нивы Шевроле. Часть 2 — запуск двигателя, свечи, первый выезд, мойка двигателя

Шевроле нива, решаем проблему закипания!

Особенности датчиков

Где располагаются различные датчики — коленвала, распредвала, дроссельной заслонки, скорости и другие? Как обнаружить и определить неисправный регулятор? Об этом мы расскажем более подробно в следующем разделе.

Интересные факты

Вот несколько интересных фактов о системе управления двигателем Chevrolet Niva:

1. Электронный блок управления (ЭБУ): Chevrolet Niva оснащена современным ЭБУ, который отвечает за оптимизацию работы двигателя. Он анализирует данные с различных датчиков (например, датчиков температуры, давления и кислорода) и регулирует подачу топлива и зажигание, что позволяет улучшить экономию топлива и снизить уровень выбросов.

2. Система впрыска: В Chevrolet Niva используется система впрыска, которая обеспечивает более точное распределение топлива по цилиндрам. Это не только повышает мощность двигателя, но и способствует более чистому сгоранию, что важно для соблюдения экологических норм.

3. Диагностика и обслуживание: Система управления двигателем Niva позволяет проводить самодиагностику, что значительно упрощает процесс обслуживания. При возникновении неисправностей ЭБУ может выдавать коды ошибок, которые помогают механикам быстро определить причину проблемы и провести необходимые ремонтные работы.

ДПКВ

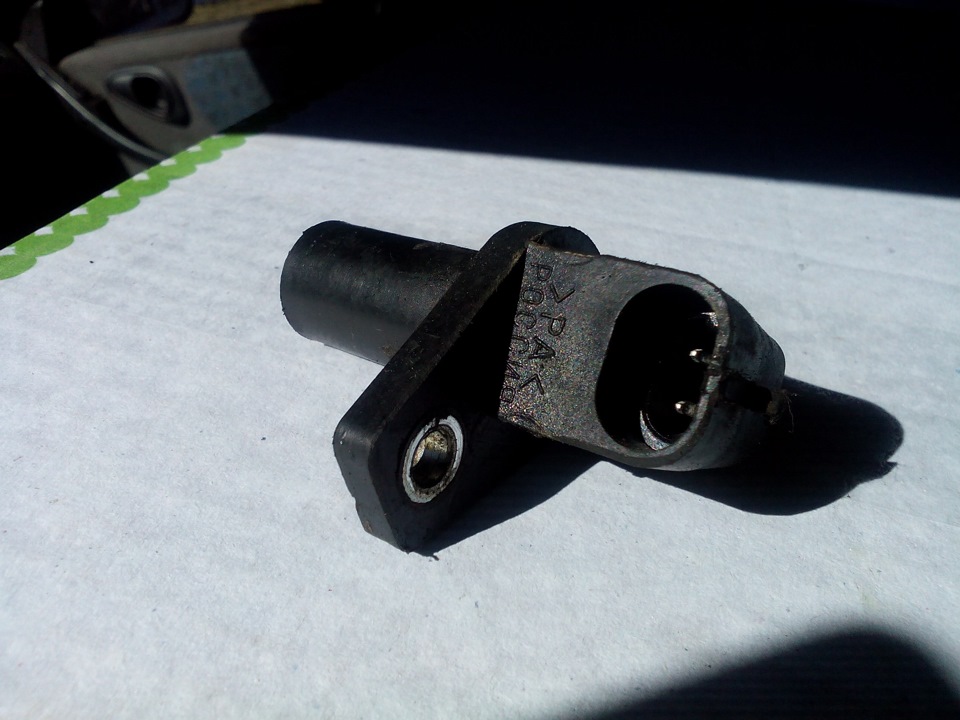

На отечественных внедорожниках используется индуктивный регулятор. Его основная функция заключается в синхронизации работы контроллера с верхней мертвой точкой (ВМТ) первого и четвертого цилиндров, а также с угловым положением коленчатого вала. Датчик положения коленвала (ДПКВ) устанавливается на крышке газораспределительного механизма (ГРМ), прямо напротив задающего диска на шкиве коленвала. Этот диск представляет собой зубчатый шкив, который имеет 58 вырезов, расположенных на расстоянии шести градусов друг от друга. Это позволяет установить на валу 60 зубцов, однако два из них удалены для формирования сигнала синхронизации, что необходимо для согласования работы регулятора с ВМТ на первом и четвертом цилиндрах.

При вращении коленвала зубцы изменяют магнитное поле регулятора, что приводит к преобразованию сигналов в переменный ток. Важно отметить, что между основными компонентами — сердечником датчика положения и зубцом шкива — должен сохраняться зазор примерно в 1 мм. Блок управления, основываясь на информации от датчика положения, способен определить необходимый параметр вращения и отправить сигнал на форсунки.

ДТОЖ

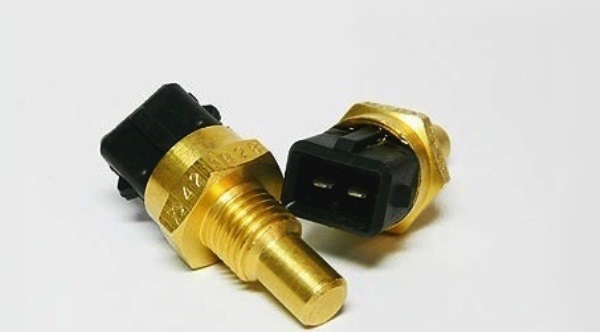

Регулятор температуры двигателя, также известный как ДТОЖ, представляет собой резистивный элемент, чье сопротивление изменяется в зависимости от температуры. Этот регулятор устанавливается в выпускной патрубок антифриза на головке блока цилиндров. При отрицательных температурах окружающей среды его сопротивление увеличивается, и, например, при -40 градусах оно может достигать 100 кОм. Когда же двигатель прогревается до 100 градусов, сопротивление значительно снижается и составляет примерно 177 Ом.

Температура определяется на основе изменения напряжения на устройстве. В холодном состоянии двигателя снижение напряжения будет высоким, тогда как в прогретом состоянии — низким. Температура антифриза оказывает влияние на множество характеристик работы двигателя.

Детонации

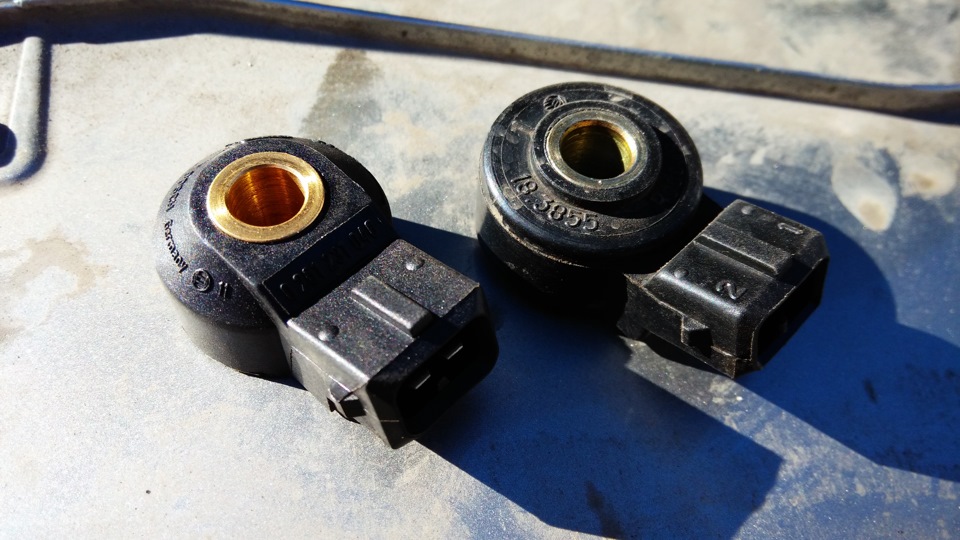

Детонационный датчик устанавливается на верхней части головки блока цилиндров и служит для обнаружения вибраций или ударов в двигателе. В его основе лежит пьезокристаллическая пластина, которая выполняет роль чувствительного элемента. При возникновении детонации во время работы мотора на выходе устройства формируются специальные сигналы, которые усиливаются с увеличением силы ударов. На основании этих сигналов бортовой компьютер корректирует зажигание, чтобы минимизировать количество детонационных вспышек.

ДМРВ

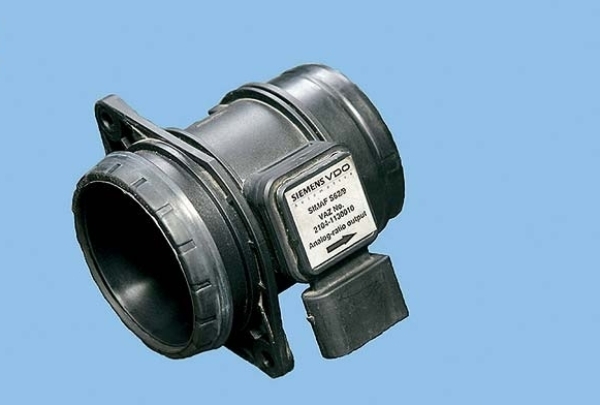

ДМРВ находится между левой частью воздушного канала и фильтром, в нем размещены терморегуляторы и нагревательный элемент. Воздушный поток охлаждает одно из устройств, а электронная схема преобразует разницу температур в выходной сигнал для бортового компьютера. В зависимости от характеристик систем впрыска, в Нива Шевроле могут применяться различные типы датчиков. Эти устройства отличаются друг от друга как по конструкции, так и по типу генерируемого сигнала — он может быть либо аналоговым, либо частотным. В случае частотного сигнала частота импульса будет изменяться в зависимости от расхода воздуха, а в случае аналогового — уровень напряжения. Блок управления использует информацию, полученную от ДМРВ, для определения времени открытия форсунок.

Скорости

Датчик скорости на российском внедорожнике располагается на раздаточной коробке, между приводом спидометра и наконечником вала. Его работа основана на эффекте Холла. Устройство отправляет сигналы напряжения на регулятор с определенной частотой, которая зависит от скорости вращения колес. Признаки неисправности данного устройства могут проявляться в виде неправильного отображения скорости или полной неработоспособности спидометра.

ДПДЗ

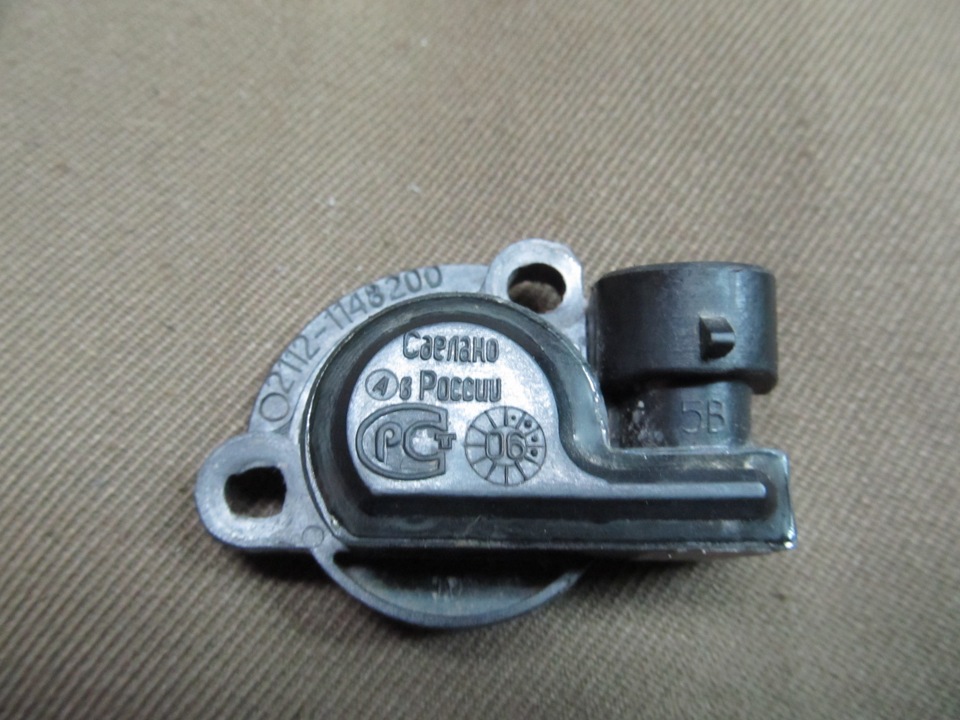

ДПДЗ устанавливается на боковой стороне дроссельного узла и соединяется с осью заслонки. Этот регулятор представляет собой потенциометр. Один из его выходов получает положительный импульс, а другой подключен к массе. С третьего конца на блок управления отправляется выходной сигнал. При вращении дроссельной заслонки уровень сигнала на выходе начинает изменяться. Когда заслонка закрыта, этот параметр составляет менее 0,7 вольта, а при открытии он начинает увеличиваться, достигая более 4 вольт.

Контроллер осуществляет мониторинг напряжения, и на основе полученных данных корректирует подачу топлива. В данном случае многое зависит от положения заслонки. ДПДЗ не требует настройки или регулировки, так как регулятор воспринимает холостые обороты как нулевую отметку.

Уровня топлива

Все гораздо проще, чем кажется. Датчик уровня топлива устанавливается в бензобаке, и благодаря ему водитель всегда в курсе, сколько топлива осталось и когда необходимо заправиться. Этот датчик отправляет сигналы на приборную панель автомобиля, информируя о текущем уровне топлива.

Лямбда-зонд

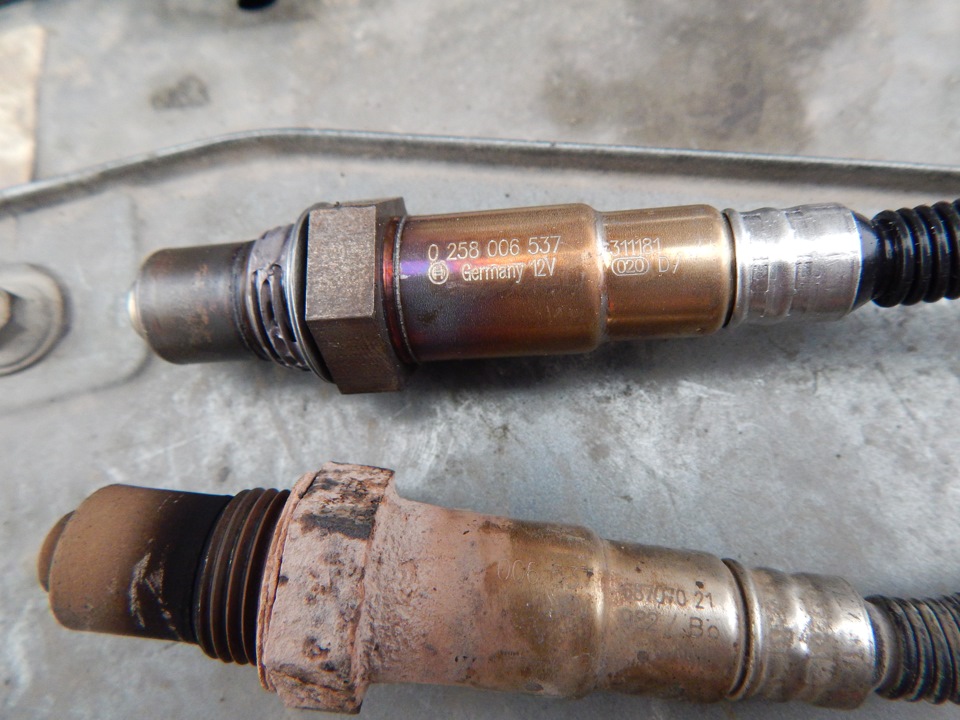

Датчик кислорода устанавливается на входной трубе системы выпуска отработанных газов. Кислород, содержащийся в этих газах, взаимодействует с регулятором, что приводит к образованию разности потенциалов на выходе. При бедной смеси уровень кислорода в газах будет высоким. В случае, если топливовоздушная смесь окажется слишком богатой, это указывает на недостаток кислорода.

Для корректной работы двигателя температура датчика должна быть не ниже 360 градусов. Поэтому для быстрого прогрева после запуска двигателя в контроллер интегрируется нагревательный элемент. При мониторинге выходного напряжения регулятор самостоятельно определяет, какую команду по изменению состава горючей смеси следует отправить на форсунки. Если смесь окажется бедной, устройство подаст сигнал на ее обогащение, а в случае богатой смеси — команда будет на обеднение.

Видео «Диагностика лямбда зонда своими руками»

В видео ниже представлена подробная инструкция по проверке данного датчика (автор ролика — AndRamons).

Как проверить лямбда зонд

Система впрыска топлива

В Ниве Шевроле используется система впрыска с электронным управлением, которая позволяет точно регулировать количество топлива, подаваемого в двигатель, в зависимости от различных факторов, таких как нагрузка, температура двигателя и атмосферные условия. Это достигается благодаря работе датчиков, которые отслеживают параметры двигателя и окружающей среды.

Основными компонентами системы впрыска являются:

• Датчик массового расхода воздуха (ДМРВ) — измеряет количество воздуха, поступающего в двигатель, и передает данные в блок управления двигателем (ЭБУ).
• Датчик температуры охлаждающей жидкости — позволяет ЭБУ учитывать температуру двигателя для корректировки смеси топлива и воздуха.
• Форсунки — распыляют топливо в цилиндры, обеспечивая его равномерное распределение и оптимальное сгорание.
• Блок управления двигателем (ЭБУ) — центральный элемент системы, который обрабатывает данные от датчиков и управляет работой форсунок, обеспечивая необходимую смесь топлива и воздуха.

Процесс впрыска топлива можно разделить на несколько этапов. Сначала ДМРВ измеряет количество поступающего воздуха и передает информацию в ЭБУ. Затем ЭБУ, основываясь на данных от датчиков, рассчитывает необходимое количество топлива для оптимальной работы двигателя. После этого сигнал отправляется на форсунки, которые распыляют топливо в цилиндры.

Система впрыска Нивы Шевроле может быть как одноточечной, так и многоточечной. В одноточечной системе используется одна форсунка, расположенная в коллекторе, тогда как в многоточечной системе каждая цилиндр получает топливо через отдельную форсунку. Многоточечная система обеспечивает более точное распределение топлива и улучшает характеристики двигателя.

Одним из важных аспектов системы впрыска является ее диагностика. Современные автомобили, включая Ниву Шевроле, оснащены бортовой диагностикой, которая позволяет выявлять неисправности в системе впрыска. При возникновении проблем, таких как неправильная работа форсунок или сбои в работе датчиков, на приборной панели может загореться индикатор неисправности двигателя, что сигнализирует водителю о необходимости проверки системы.

Правильная эксплуатация и регулярное обслуживание системы впрыска топлива играют важную роль в поддержании производительности двигателя. Рекомендуется периодически проверять состояние фильтров, форсунок и датчиков, а также использовать качественное топливо, чтобы избежать засорения системы и продлить срок службы двигателя.

Таким образом, система впрыска топлива в Ниве Шевроле является высокотехнологичным и важным компонентом, который обеспечивает эффективную работу двигателя, его мощность и экономичность. Понимание принципов работы этой системы поможет владельцам автомобилей лучше заботиться о своих машинах и поддерживать их в исправном состоянии.

Управление зажиганием

Система управления зажиганием в Ниве Шевроле играет ключевую роль в обеспечении эффективной работы двигателя. Она отвечает за правильное время зажигания топливовоздушной смеси в цилиндрах, что напрямую влияет на мощность, экономичность и экологичность работы автомобиля.

В Ниве Шевроле используется электронная система зажигания, которая обеспечивает более точное управление процессом зажигания по сравнению с традиционными механическими системами. Основные компоненты этой системы включают:

• Датчик положения коленчатого вала (ДПКВ) — отвечает за определение положения коленчатого вала и отправляет сигналы в блок управления двигателем (БКД). Это позволяет точно определить момент зажигания.
• Блок управления двигателем (БКД) — центральный элемент системы, который обрабатывает данные от датчиков и управляет работой системы зажигания. Он принимает во внимание различные параметры, такие как обороты двигателя, температура охлаждающей жидкости и нагрузка на двигатель.
• Катушка зажигания — преобразует низкое напряжение из аккумулятора в высокое напряжение, необходимое для создания искры в свечах зажигания.
• Свечи зажигания — создают искру, которая воспламеняет топливовоздушную смесь в цилиндрах. Их состояние и правильный зазор играют важную роль в эффективности зажигания.

Электронная система зажигания Нивы Шевроле обеспечивает следующие преимущества:

• Улучшенная экономия топлива — благодаря точному управлению моментом зажигания, достигается более полное сгорание топлива.
• Снижение выбросов — оптимизация процесса зажигания способствует уменьшению вредных выбросов в атмосферу.
• Повышение мощности — правильное время зажигания позволяет двигателю работать более эффективно, что увеличивает его мощность.

Настройка системы управления зажиганием может потребовать специального оборудования и знаний, поэтому рекомендуется проводить диагностику и обслуживание в авторизованных сервисных центрах. Регулярная проверка состояния свечей зажигания и катушек также поможет поддерживать систему в исправном состоянии.

Таким образом, система управления зажиганием в Ниве Шевроле является важным элементом, который обеспечивает надежную и эффективную работу двигателя, а также влияет на общие характеристики автомобиля.

Диагностика и ошибки системы управления

Диагностика системы управления двигателем Нива Шевроле является важным этапом в обслуживании автомобиля, так как она позволяет выявить и устранить неисправности, которые могут негативно сказаться на работе двигателя и общей производительности автомобиля. Система управления двигателем включает в себя множество компонентов, таких как датчики, исполнительные механизмы и блок управления двигателем (ECU), которые взаимодействуют друг с другом для обеспечения оптимальной работы двигателя.

Для диагностики системы управления используются специальные инструменты, такие как сканеры OBD-II, которые позволяют считывать коды ошибок и параметры работы двигателя в реальном времени. Эти коды ошибок, или DTC (Diagnostic Trouble Codes), могут указывать на различные проблемы, начиная от неисправностей в датчиках и заканчивая серьезными проблемами с двигателем.

Одним из первых шагов в диагностике является подключение сканера к разъему OBD-II, который обычно находится под рулевой колонкой. После подключения сканер считывает коды ошибок, которые хранятся в памяти ECU. Эти коды могут быть как общими, так и специфическими для конкретной модели автомобиля. Например, код P0300 указывает на случайные пропуски зажигания, что может быть связано с неисправностью свечей зажигания, катушек зажигания или системы впуска.

После считывания кодов ошибок важно провести их расшифровку. Многие сканеры предоставляют описание ошибок, однако для более точной диагностики может потребоваться обратиться к технической документации или специализированным ресурсам. Кроме того, стоит учитывать, что наличие кода ошибки не всегда означает наличие неисправности. Иногда коды могут возникать из-за временных сбоев, которые могут быть устранены простым сбросом ошибок.

После выявления кодов ошибок необходимо провести визуальный осмотр компонентов системы управления. Это включает проверку проводки, разъемов и самих датчиков на наличие повреждений, коррозии или загрязнений. Например, датчик массового расхода воздуха (MAF) может быть загрязнен, что приведет к неправильным показаниям и, как следствие, к ошибкам в работе двигателя.

Также важно провести тестирование работы исполнительных механизмов, таких как дроссельная заслонка и форсунки. Для этого можно использовать функции активной диагностики, которые позволяют управлять этими компонентами напрямую через сканер. Например, можно проверить, как дроссельная заслонка реагирует на команды, и убедиться, что она открывается и закрывается корректно.

В случае, если диагностика не выявила явных проблем, стоит обратить внимание на параметры работы двигателя в реальном времени. Это может включать в себя такие параметры, как температура охлаждающей жидкости, давление топлива, углы опережения зажигания и другие. Сравнение этих данных с эталонными значениями может помочь выявить скрытые проблемы, которые не отображаются в виде кодов ошибок.

Важно помнить, что диагностика системы управления двигателем Нива Шевроле должна проводиться регулярно, особенно перед длительными поездками или при изменении условий эксплуатации автомобиля. Своевременное выявление и устранение неисправностей не только продлит срок службы двигателя, но и обеспечит безопасность на дороге.
