Стартер — важный элемент системы запуска автомобиля, и его неисправности могут доставить много проблем владельцам ВАЗ 2114. В этой статье рассмотрим основные причины, по которым стартер может перестать крутить, а также предоставим пошаговые инструкции по его обслуживанию и ремонту. Зная, как диагностировать и устранять проблемы, вы сможете сэкономить на ремонте и получить полезный опыт в обслуживании автомобиля.

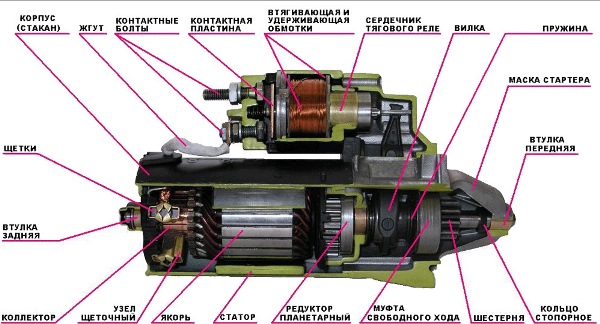

Устройство и схема подключения стартера

Если стартер издает щелчки, но не вращается или не реагирует на поворот ключа зажигания на ВАЗ 2114, в первую очередь следует провести диагностику этого узла. Однако перед этим рекомендуется ознакомиться с его конструкцией. Данный механизм представляет собой электромотор постоянного тока, и его устройство довольно сложное. На моделях ВАЗ 2114 устанавливаются стартеры модели 5712.3708.

Основные элементы конструкции включают:

1. Подвижная часть, состоящая из якоря, который вращается на валу.
2. Втягивающее реле, которое передает соответствующий импульс на якорь.
3. Обгонная муфта или бендикс, отвечающая за зацепление с маховиком двигателя.
4. Корпус, в котором размещены все рабочие компоненты электростартера. На корпусе установлено реле, а конструкция закрывается двумя крышками.

Главная задача стартера — раскрутка маховика двигателя, что происходит, когда стартер начинает вращаться. Активация механизма происходит при включении зажигания. Когда ключ поворачивается, аккумулятор отправляет импульс на втягивающее реле. После замыкания контактов и появления щелчка, импульс передается на якорь. Чтобы стартер на ВАЗ всегда функционировал исправно, необходимо периодически проводить его обслуживание для выявления возможных неисправностей.

Диагностика и причины неисправностей

В идеале стартер должен быстро раскручивать маховик двигателя сразу после поворота ключа в замке зажигания. Если стартер не вращает двигатель или срабатывает, но не крутит, а на приборной панели загорается знакомый индикатор, это указывает на неисправность устройства.

Что может стать причиной поломки механизма, если реле не срабатывает, а якорь не вращается:

1. Возможная проблема заключается в окислении контактов на аккумуляторе или в самом стартере. Для решения этой проблемы необходимо очистить контакты.
2. Разряженный аккумулятор может привести к тому, что стартер перестанет работать. В этом случае стоит в первую очередь проверить уровень заряда аккумулятора.
3. Если на приборной панели загорается восклицательный знак, а двигатель не запускается, причиной может быть короткое замыкание в витках втягивающей обмотки. В таком случае единственным выходом будет замена устройства.
4. Часто автовладельцы сталкиваются с проблемой повреждения проводки в стартере, особенно в области, соединяющей его с тяговым реле. В первую очередь нужно проверить соединение между двумя штекерами — выключателем зажигания и электромотором.
5. Отсутствие замыкания между двумя штекерами — речь идет о контактных элементах под номерами 30 и 50.
6. Проблемы с работой якоря, который может заедать. Проверить его вращение можно самостоятельно.

Если втягивающее реле функционирует, но стартер крутит слабо или вообще не крутит, это может быть вызвано:

1. Слишком низким зарядом аккумулятора или окислением свинцовых контактов. На приборной панели может загореться индикатор разряда АКБ, если на стартер поступает слабый импульс, который не может раскрутить якорь. Поэтому даже при отсутствии индикатора на панели стоит проверить заряд батареи. Также важно следить за состоянием контактов электроцепи и при необходимости очищать их, смазывая после этого.
2. Плохим соединением контактов на аккумуляторе, стартере или втягивающем реле. Если контакты не окислены, необходимо убедиться, что контактные винты хорошо затянуты, так как слабые соединения могут привести к плохому контакту. Следует помнить, что плохо затянутые контакты могут стать причиной короткого замыкания и подгорания проводки.

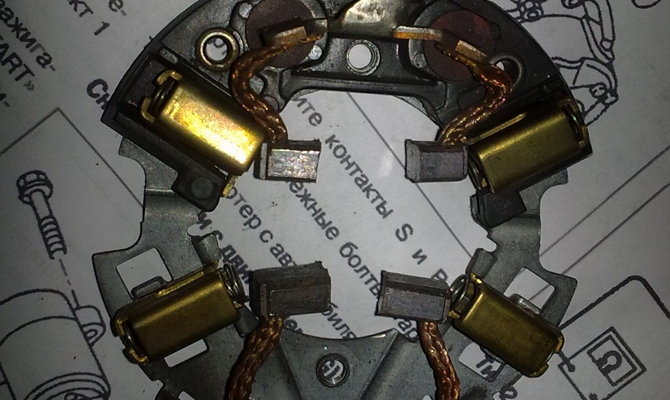

3. Износ щеток или подгорание коллектора также могут быть причиной неисправности. Все вышедшие из строя элементы нужно заменить на новые.
4. Иногда проблема может заключаться в замыкании якоря, особенно в обмотке.
5. Если при повороте ключа на ВАЗ 2114 двигатель не запускается, но аккумулятор в порядке, причина может быть в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. В этом случае поможет только замена реле.

Если стартер работает, якорь вращается, но маховик двигателя не крутится:

• возможно, происходит пробуксовка бендикса, что можно выявить с помощью диагностики на стенде;
• причина может заключаться в неисправности шестерен редукторного механизма, который в этом случае требует замены.

Если двигатель запустился, но стартер продолжает крутить, и при этом слышен скрежет или другие необычные звуки, возможны следующие причины:

• при наличии вибрации необходимо провести диагностику крепления устройства;
• причиной может быть неправильный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую следует заменить как можно скорее;
• скрежет может быть вызван разрушением зубьев шестеренки одного из элементов — венца маховика, редуктора или привода;
• сторонний шум может возникать из-за износа подшипниковых вкладышей, установленных на якоре или приводе механизма;
• возможен выход из строя бендикса.

Когда двигатель не запускается, а вам срочно нужно уехать, можно попробовать запустить его, замыкая стартер по прямой цепи. Как это сделать самостоятельно — смотрите в видео (автор видео — Сергей Цапюк).

Как замкнуть стартер на прямую! Что делать если не крутит стартер!

замена реле стартера на ваз

Интересные факты

Вот несколько интересных фактов о ремонте стартера на ВАЗ 2114:

1. Простота конструкции: Стартер на ВАЗ 2114 имеет довольно простую конструкцию, что делает его ремонт доступным даже для новичков. Основные проблемы, такие как износ щеток или неисправность втягивающего реле, можно устранить без специального оборудования.

2. Частая причина поломки: Одной из самых распространенных причин неисправности стартера является плохой контакт в электрической цепи. Это может быть вызвано коррозией на клеммах или повреждением проводки. Регулярная проверка и чистка контактов могут значительно продлить срок службы стартера.

3. Универсальность запчастей: Многие детали стартера ВАЗ 2114 совместимы с другими моделями автомобилей ВАЗ, что облегчает поиск запчастей. Это позволяет владельцам не только сэкономить деньги, но и использовать более качественные или современные компоненты для улучшения работы стартера.

Инструкция по демонтажу и монтажу

Если стартер на ВАЗ 2114 не вращается, вы можете самостоятельно выполнить его ремонт. Прежде чем приступить к снятию стартера, необходимо отключить бортовую сеть, для чего следует отсоединить аккумулятор.

Как правильно снять стартер и произвести его ремонт, читайте ниже:

1. С помощью гаечного ключа на 13 открутите два болта, которые фиксируют стартер к картеру сцепления. Обычно на моделях ВАЗ 2114 нет третьего винта, но если он присутствует, вам придется заглянуть под автомобиль, чтобы его открутить. После этого отсоедините провод 1 на реле, немного подвинув стартер вперед.
2. Тем же ключом открутите гайку, которая удерживает провод, соединяющий реле с положительной клеммой аккумулятора. Проверьте состояние зубьев маховика, и при необходимости замените их.
3. Используя отвертку с крестовым наконечником, открутите два болта, которые крепят крышку устройства. Затем снимите гайку, фиксирующую выход обмотки на втягивающем реле, и демонтируйте шайбу-скобку.
4. При помощи гаечного ключа на 10 открутите два длинных стяжных винта и снимите их. После этого визуально проверьте состояние втулок.
5. Чтобы разъединить корпус механизма, аккуратно постучите по его нижней части, используя деревянный брусок или резиновый молоток. После открытия корпуса осмотрите щетки и при необходимости замените их.
6. С помощью отвертки извлеките бендикс из вилки, а затем выбейте стопорное кольцо молотком. Если требуется, замените бендикс. Сборка устройства выполняется в обратном порядке.

Видео «Ремонт стартера на ВАЗ 2114»

Видеоматериал, в котором подробно рассматривается процесс ремонта узла данной модели автомобиля, можно найти ниже (автор видео — Greevoos TV).

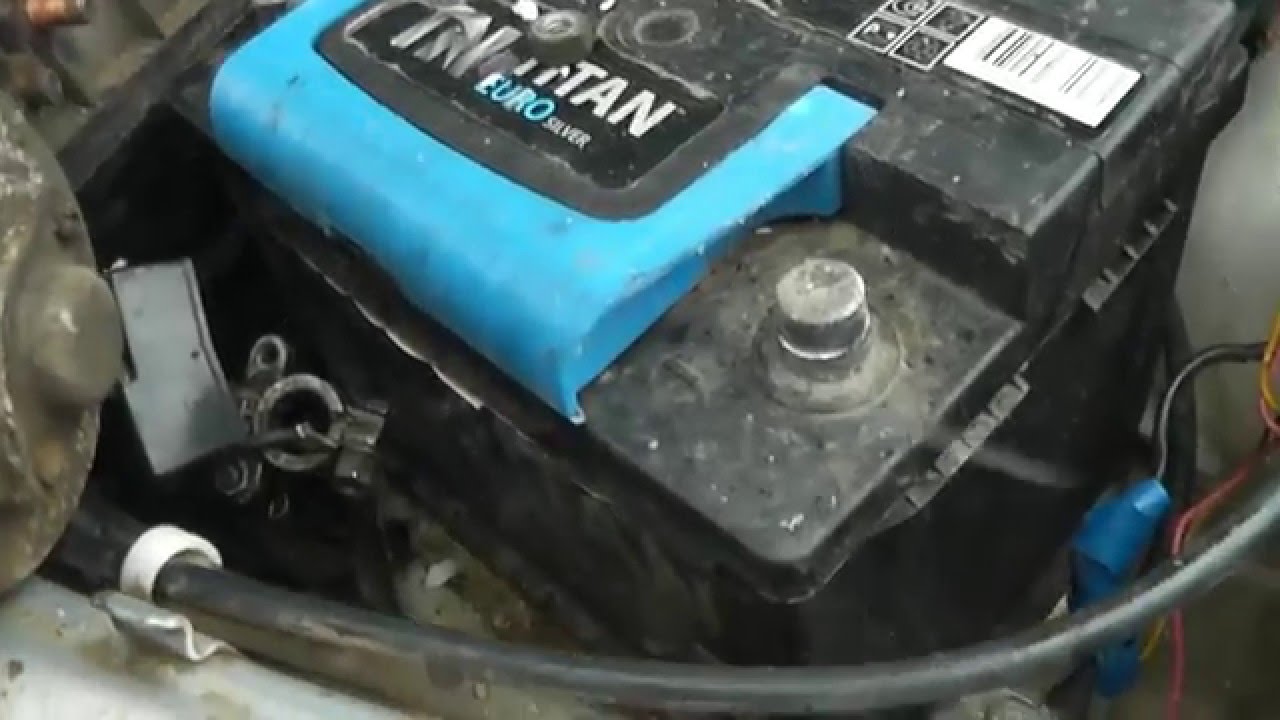

Сервис в гараже. Ваз 2114 ремонт стартера.

Необходимые инструменты и материалы для ремонта

Перед тем как приступить к ремонту стартера на ВАЗ 2114, важно подготовить все необходимые инструменты и материалы. Это не только упростит процесс работы, но и позволит избежать лишних задержек. Ниже приведен список основных инструментов и материалов, которые вам понадобятся.

Инструменты

• Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи различных размеров. Обычно для стартера подходят ключи на 10, 13 и 17 мм.
• Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные крепежные элементы.
• Плоскогубцы: Они пригодятся для работы с проводами и крепежами, особенно если нужно будет снять старые зажимы.
• Тестеры и мультиметры: Для проверки работоспособности стартера и диагностики электрических цепей.
• Динамометрический ключ: Рекомендуется для затяжки болтов с определенным моментом, чтобы избежать повреждений.
• Ключи для снятия и установки стартеров: Специальные ключи могут значительно упростить процесс.
• Кусачки: Для обрезки проводов и удаления старых соединений.

Материалы

• Смазочные материалы: Используйте высококачественную смазку для подшипников и шестерен стартера.
• Изолента: Необходима для изоляции проводов и соединений после ремонта.
• Клеммы и соединители: В случае повреждения старых соединений, вам понадобятся новые клеммы для надежного соединения проводов.
• Запчасти для замены: Если в процессе ремонта вы обнаружите поврежденные детали, такие как щетки, ротор или втягивающее реле, вам понадобятся новые запчасти.
• Очиститель контактов: Для удаления окислов и загрязнений с электрических соединений.

Подготовив все вышеперечисленное, вы сможете уверенно приступить к ремонту стартера на вашем автомобиле. Не забывайте о безопасности: работайте в перчатках и защитных очках, чтобы избежать травм и повреждений.

Советы по профилактике и уходу за стартером

Чтобы избежать проблем со стартером на ВАЗ 2114, важно уделять внимание его профилактике и уходу. Правильное обращение с этим элементом автомобиля может значительно продлить его срок службы и предотвратить дорогостоящие ремонты.

Регулярная проверка состояния аккумулятора. Стартер напрямую зависит от состояния аккумулятора. Низкое напряжение или недостаточная ёмкость могут привести к его неправильной работе. Рекомендуется периодически проверять уровень заряда аккумулятора, а также очищать клеммы от окислов и загрязнений.

Контроль за проводкой и соединениями. Обратите внимание на состояние проводов, идущих к стартеру. Они не должны иметь повреждений, коррозии или ослабленных соединений. Если вы заметили какие-либо проблемы, лучше сразу заменить или отремонтировать провода, чтобы избежать перебоев в работе стартера.

Смазка подвижных частей. Важно следить за состоянием подвижных частей стартера. Регулярная смазка может предотвратить износ и заедание. Используйте качественные смазочные материалы, предназначенные для автомобильной техники, и следуйте рекомендациям производителя.

Избегайте длительного запуска. Не стоит слишком долго удерживать ключ в положении «старт». Если двигатель не запускается с первого раза, лучше подождать несколько секунд и попробовать снова. Длительный запуск может перегреть стартер и привести к его выходу из строя.

Проверка реле и предохранителей. Иногда проблемы со стартером могут быть связаны не только с самим устройством, но и с реле или предохранителями. Регулярно проверяйте их состояние и при необходимости заменяйте. Это поможет избежать ненужных затрат на ремонт стартера.

Профессиональная диагностика. Если вы заметили, что стартер стал работать нестабильно, не откладывайте визит к специалистам. Профессиональная диагностика поможет выявить скрытые проблемы и предотвратить серьезные поломки в будущем.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы стартера на вашем ВАЗ 2114 и избежать неприятных ситуаций на дороге.

Часто задаваемые вопросы и ответы по ремонту стартера

Ремонт стартера на ВАЗ 2114 может вызывать множество вопросов у автовладельцев. Ниже представлены наиболее часто задаваемые вопросы и ответы на них, которые помогут вам лучше понять процесс ремонта и устранения неисправностей.

1. Как понять, что стартер требует ремонта?

Существует несколько признаков, указывающих на необходимость ремонта стартера. К ним относятся:

• Скрип или щелчки при попытке запуска: Это может свидетельствовать о том, что втягивающее реле или бендикс неисправны.
• Стартер не крутит двигатель: Если при повороте ключа зажигания стартер не срабатывает, возможно, проблема в самом стартере или в электропроводке.
• Посторонние звуки: Если стартер издает необычные звуки, это может указывать на механическую неисправность.

2. Какие инструменты понадобятся для ремонта стартера?

Для ремонта стартера на ВАЗ 2114 вам понадобятся следующие инструменты:

• Набор ключей (включая торцевые и рожковые).
• Отвертки (плоская и крестовая).
• Плоскогубцы.
• Мультиметр для проверки электрических соединений.
• Смазочные материалы и чистящие средства.

3. Как снять стартер с автомобиля?

Снятие стартера включает несколько этапов:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Снимите защитный кожух, если он есть.
3. Отсоедините провода от стартера, запомнив их расположение.
4. Открутите крепежные болты, фиксирующие стартер к двигателю.
5. Аккуратно извлеките стартер из монтажного места.

4. Как провести диагностику стартера?

Для диагностики стартера выполните следующие шаги:

• Проверьте состояние аккумулятора. Убедитесь, что он заряжен и исправен.
• Используйте мультиметр для проверки напряжения на клеммах стартера.
• Проверьте целостность проводов и соединений, убедитесь, что нет коррозии.
• Если стартер снят, проверьте его на стенде или с помощью тестера.

5. Как собрать стартер после ремонта?

Сборка стартера после ремонта включает следующие шаги:

1. Установите все отремонтированные или замененные детали на место.
2. Проверьте, чтобы все крепежные элементы были надежно зафиксированы.
3. Подключите провода в соответствии с их первоначальным расположением.
4. Установите стартер обратно на место и закрепите его болтами.

Следуя этим рекомендациям и ответам на часто задаваемые вопросы, вы сможете успешно провести ремонт стартера на ВАЗ 2114 и вернуть своему автомобилю работоспособность.
