Стартера автомобиля – ключевой элемент для запуска двигателя. Его неисправности могут вызвать серьезные проблемы с эксплуатацией. В статье рассмотрим основные неисправности стартера, их признаки и причины поломок, а также предложим способы устранения этих неисправностей самостоятельно. Знание этих аспектов поможет своевременно диагностировать проблемы, сэкономить на ремонте и продлить срок службы стартера.

Устройство стартера и принцип его действия

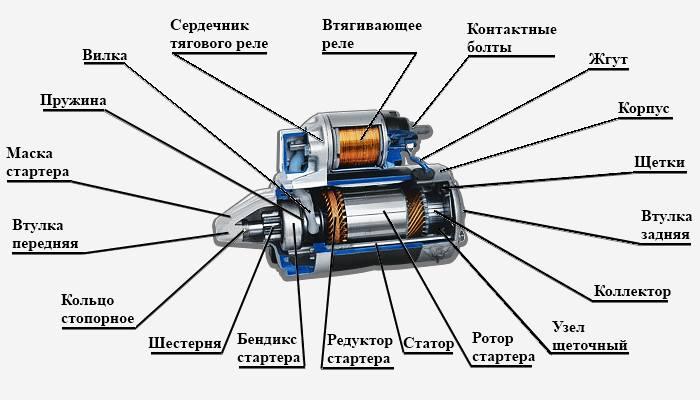

Стартерный узел автомобиля состоит из нескольких ключевых компонентов:

1. Корпус устройства или электромотор. Он имеет цилиндрическую форму и внутри него размещены обмотки возбуждения и сердечники.
2. Якорное устройство. Этот элемент представляет собой ось, выполненную из легированной стали, на которой установлены сердечник и коллекторные пластины.
3. Тяговое реле. Оно служит для подачи напряжения на электрический мотор стартерного узла от выключателя зажигания. Также реле отвечает за выталкивание обгонной муфты и включает в себя силовые контакты и подвижную перемычку.
4. Бендикс или обгонная муфта с приводной шестеренкой. Это роликовое устройство передает крутящий момент к венцу маховика через шестеренку зацепления. При запуске двигателя бендикс отсоединяет приводную шестеренку от венца, что защищает стартерный узел.
5. Щеточное устройство. Оно необходимо для подачи тока к коллекторным пластинам якорного механизма. Щетки помогают увеличить мощность электрического мотора во время основного рабочего цикла стартерного узла.

В большинстве случаев конструкция стартерного узла схожа, и все перечисленные элементы присутствуют в каждой системе. Различия могут быть незначительными и касаются, как правило, механизма автоматического отсоединения шестерен. На автомобилях с автоматической коробкой передач стартерный узел дополнительно оснащается обмотками, которые предотвращают запуск двигателя, если рычаг трансмиссии находится в любом положении, кроме нейтрали или паркинга.

Процесс работы стартерного устройства можно условно разделить на несколько этапов:

1. Соединение приводной шестеренки с венцом.
2. Запуск стартерного механизма.
3. Отключение маховика и приводной шестеренки.

Цикл работы стартерного устройства автомобиля короткосрочный, так как этот узел используется исключительно для запуска двигателя внутреннего сгорания.

Принцип действия стартерного механизма можно описать следующим образом:

1. Водитель поворачивает ключ в замке зажигания в положение пуска. Начинается подача тока от аккумулятора к замку, а затем к втягивающему реле.
2. Приводная шестеренка бендикса зацепляется с маховиком.
3. При зацеплении шестеренки замыкается электрическая цепь, и подается напряжение на электрический мотор.
4. Происходит запуск силового агрегата. Когда обороты двигателя превышают обороты стартерного узла, обгонная муфта отсоединяет приводную шестеренку от вала электрического мотора.

Основные причины возникновения неисправностей

Неполадки стартерного устройства двигателя можно условно классифицировать на две основные группы. К ним относятся электрические неисправности и механические повреждения.

Интересные факты

Вот несколько интересных фактов о неисправностях стартера автомобиля и способах их устранения:

1. Симптомы неисправности: Одним из самых распространенных симптомов неисправности стартера является щелчок при повороте ключа зажигания, но двигатель не запускается. Это может указывать на проблемы с аккумулятором, проводкой или самим стартером. Проверка напряжения аккумулятора и состояния соединений может помочь выявить проблему.

2. Проблемы с втягивающим реле: Втягивающее реле стартера может выйти из строя, что приведет к тому, что стартер не будет включаться. Чтобы устранить эту неисправность, можно попробовать постучать по стартеру, что иногда помогает «разбудить» реле. Если это не помогает, реле можно заменить самостоятельно, что не требует специальных навыков.

3. Чистка контактов: Одна из частых причин неисправностей стартера — это коррозия на контактах. Регулярная чистка клемм аккумулятора и соединений стартера может значительно продлить срок службы устройства. Для этого достаточно использовать щетку и специальный очиститель для контактов, что можно сделать в домашних условиях.

Эти факты подчеркивают важность регулярного обслуживания стартера и могут помочь автовладельцам самостоятельно диагностировать и устранять некоторые распространенные проблемы.

Электрические причины

Неисправности стартерного устройства часто возникают из-за повреждений в электрических цепях. Это касается проводки, соединяющей аккумулятор с стартером. Основными признаками неисправности могут быть медленное вращение коленчатого вала или полное отсутствие его движения при попытке запустить двигатель.

Для выявления электрической проблемы необходимо проверить:

1. Не разряжен ли аккумулятор автомобиля.
2. Надежность соединений контактных элементов массы.
3. Целостность проводки, ведущей к контактам втягивающего реле, а также качество соединений.
4. Исправность контактной части замка зажигания.
5. Целостность проводки от аккумулятора до стартерного устройства. Все элементы должны обеспечивать надежный контакт.

Если при повороте ключа в замке зажигания якорь не вращается, причина обычно заключается в:

• межвитковом замыкании;
• обрыве провода массы;
• коротком замыкании втягивающего реле.

В этом случае реле не срабатывает. При наличии электрических неисправностей маховик будет вращаться с трудом, когда водитель пытается запустить двигатель. Если никаких признаков неисправности не наблюдается, стартер следует снять для визуального осмотра. Причину стоит искать в замыкании пластин или подгорании коллекторного устройства. Однако чаще всего проблемы возникают из-за заедания или износа щеточного узла.

Наиболее распространенные электрические неисправности стартерного устройства:

• выход из строя втягивающего реле;
• износ щеточного механизма;
• износ коллекторного устройства якоря.

Иван Матиешин в своем видеоролике обсудил электрические проблемы, возникающие в работе автомобильных стартеров.

Неисправности стартера Причины

Механические причины

Отсутствие вращения коленвала при работающем стартере может указывать на наличие неисправностей. В первую очередь необходимо провести диагностику кольца и рычага обгонной муфты, а также проверить венец маховика и буферную пружину.

Существует несколько причин, по которым двигатель не запускается при вращении стартера:

• неисправность пробуксовочной муфты;
• повреждение или отсоединение рычага отключения от оси;
• выход из строя буферной пружины, что приводит к утрате её функциональности;
• износ или поломка поводкового кольца.

Если при попытке запустить двигатель слышен скрежет, следует проверить зубцы венца маховика. Важно убедиться, что регулировка шестерни выполнена правильно. Также необходимо проверить состояние буферной пружины. Неполадки в работе стартера часто сопровождаются необычными звуками.

Для диагностики устройства требуется визуальный осмотр, возможные причины неисправностей могут быть следующими:

• износ зубьев шестерни;
• ослабление или отсоединение винтов, крепящих стартер;
• износ втулок подшипников и шеек на валу якоря;
• ослабление фиксатора полюса внутри стартера, что может привести к контакту якоря с другими элементами.

Неисправности стартера могут проявляться не только во время запуска двигателя, но и после успешного пуска. Наиболее распространенной проблемой является продолжение вращения стартера после запуска.

Причины данной механической неисправности могут быть следующими:

• износ пружины в муфте свободного хода;
• залипание контактов втягивающего реле;
• заедание или поломка самого реле;
• заклинивание приводного механизма на валу или рычаге;
• износ обратной пружины замка зажигания.

Если в работе стартера обнаружены такие неисправности, необходимо отсоединить клемму и искать причину. Иногда устройство может работать некорректно, проявляя сбои время от времени.

О проблемах в работе стартера могут свидетельствовать следующие «симптомы»:

1. Стартер включается только после нескольких попыток поворота ключа в замке, что указывает на подгорание контактов тягового реле.
2. Стартер вращается с трудом, при этом аккумулятор полностью заряжен. Это может свидетельствовать о износе щеток или появлении выработки на подшипниках.
3. После запуска двигателя стартер выходит из зацепления, но с задержкой. Это может быть связано с износом зубьев на шестерне бендикса или венце маховика.

Канал Автоэлектрика ВЧ подробно освещает механические неисправности в работе стартерных механизмов.

https://youtube.com/watch?v=9DeDd1nOkf0

С какими неисправностями стартера чаще всего сталкиваются автовладельцы?

Неисправности стартера и методы их устранения зависят от общего состояния устройства. Восстановление неисправного компонента возможно лишь после точного выявления причины проблемы.

Стартер не включается

Одной из наиболее частых неисправностей является полное отсутствие работы стартера. Вы не слышите щелчков втягивающего реле, и якорь не начинает вращаться.

Причины неисправности и способы ее устранения

Причины неисправностей:

1. Ослабленный фиксатор стартерного механизма к сцеплению. Попробуйте слегка пошатать узел рукой. Если обнаруживается люфт, необходимо подтянуть гайки, которые крепят стартер к двигателю, с соблюдением нужного момента. После этого следует запустить двигатель для проверки.
2. Износ втулок подшипников или шеек на валу якорного устройства. Все изношенные детали следует заменить новыми.
3. Повреждение или частичный износ зубьев на шестеренке приводного устройства или венце маховика двигателя. Для диагностики проблемы нужно демонтировать механизм и визуально осмотреть отверстие колокола сцепления. Для устранения неисправности потребуется замена маховика, венца или его переворот. Чтобы заменить венец, нужно удалить старую деталь, прогреть новую и установить её на маховик, пока она горячая. Если венец переворачивается, его также следует прогреть перед демонтажем, а затем снова нагреть и установить на место.
4. Повреждение крышки со стороны приводного устройства. Корпус необходимо заменить. Если найти новый корпус сложно, потребуется полная замена узла.
5. Ослабленный фиксатор тягового реле в корпусе механизма. Это может привести к неполному перемещению шестеренки. Необходимо подтянуть фиксатор.
6. Некорректное движение скользящей муфты стартерного устройства может мешать установке шестеренки на место. Причиной часто является загрязнение вала. Для решения проблемы нужно демонтировать стартерный механизм и очистить вал. После этого его следует обработать качественной смазкой. Перед установкой устройства на место необходимо проверить движение шестеренки.
7. Возможные неисправности вилки, перемещающей скользящую муфту. Этот элемент может выйти из строя или деформироваться при длительной эксплуатации. Вилка подлежит замене.

Если при запуске двигателя слышен металлический звон, вероятнее всего, от корпуса узла откололся кусок. Причин для этой неисправности может быть множество. Приваривать отколовшуюся часть имеет смысл только при наличии сварочного оборудования. Найти отдельно отколовшийся элемент корпуса сложно, поэтому лучше произвести полную замену корпуса или узла.

Если слышен визг и двигатель запускается с перебоями, стоит обратить внимание на бендикс. Бендикс или обгонная муфта соединяет шестеренку с валом электрического мотора в момент запуска двигателя. Для выявления проблемы потребуется демонтировать и разобрать стартерный механизм.

Решение проблемы включает следующие шаги:

1. Специализированная спрессовка упорной втулки с места установки. Элемент нужно аккуратно извлечь из оси.
2. С помощью плоской отвертки поддеть и демонтировать стопорное кольцо.
3. Выполнить демонтаж бендикса. Обгонная муфта извлекается из посадочного места вместе с шестеренкой.
4. Ремонт бендикса в условиях гаража может быть сложным и нецелесообразным, поэтому лучше заменить его на новое устройство. Сборка узла выполняется в обратном порядке.

Полезные советы по диагностике стартерного устройства можно найти на канале Специалист Автодиагност.

Диагностика стартера, диагностика генератора, ремонт

Тяговое реле включается, но якорь стартера не вращается или вращается слишком медленно

Щелчки, возникающие при включении зажигания, указывают на срабатывание втягивающего реле. Однако стартер может вращаться слабо или не вращаться вовсе, что препятствует запуску двигателя внутреннего сгорания.

Тяговое реле включается и сразу выключается (часто повторяющийся стук)

При запуске двигателя может произойти активация втягивающего реле, что будет сопровождаться характерными щелчками. Однако после его включения реле сразу отключается, и это приводит к появлению повторяющихся стуков.

Стартер включается, но коленчатый вал не вращается

Стартер может успешно включаться при попытке запустить двигатель внутреннего сгорания. Однако коленчатый вал не откликается на действия водителя и не вращает мотор.

Стартер включается, но шестерня не входит в зацепление

При включении стартера шестерня может не зацепляться с маховиком. Эта проблема зачастую сопровождается скрежетом, который не характерен для нормальной работы устройства.

Стартер после пуска двигателя не отключается

Стартерный узел способен вращаться и запускать двигатель, однако после того, как силовой агрегат запущен, механизм не должен оставаться активным. В случае, если это произошло, важно избежать длительной работы узла. Необходимо немедленно отключить зажигание и отсоединить провод от тягового реле.

Повышенный уровень шума при вращении якоря стартера

Стартерный механизм способен активировать двигатель. Однако при вращении якоря возникают звуки, которые не соответствуют нормальной работе этого элемента.

Сводная таблица основных неисправностей стартера

Таблица «Причины неисправностей и методы их устранения».

Фотогалерея

На изображениях можно увидеть несколько причин, по которым стартерный механизм может не функционировать.

Техника безопасности и полезные советы автовладельцам перед началом ремонта стартера своими руками

Нюансы безопасности и рекомендации, которые следует учитывать при самостоятельном ремонте устройства:

1. Прежде чем приступить к демонтажу стартерного узла, необходимо отключить клеммы от аккумулятора. В первую очередь отсоединяется минусовая клемма.
2. При проведении диагностики узел, снятый с двигателя, следует надежно зафиксировать в тисках.
3. Для вращения якорного устройства без контакта с маховиком мотора потребуется небольшой ток. При диагностике выполненного ремонта не следует использовать тонкие провода. Важно обеспечить надежный контакт в силовых цепях.
4. Если вы планируете ремонт коллекторного устройства, перед началом работы ознакомьтесь с сервисной документацией автомобиля. В ней указаны все необходимые параметры зазоров и диаметров. Также полезно изучить модель стартерного узла.
5. После завершения ремонта при сборке важно соблюдать порядок установки дистанционных шайб, которые служат для ограничения осевого люфта. Для облегчения процесса сборки рекомендуется делать метки или фотографировать порядок разборки узла.
6. Смазке подлежит только планетарное редукторное устройство механизма. Для этого можно использовать специальное консистентное смазочное вещество, предназначенное для ШРУСов. Не следует смазывать меднографитовые втулки, так как это приведет к накоплению пыли и загрязнению узла.
7. Перед разборкой стартерного узла необходимо очистить его наружную поверхность от загрязнений. Для этого подойдут кисти с волосяными щетками и чистые сухие тряпки.
8. После разборки все компоненты механизма должны быть промыты и высушены. Металлические детали очищаются в емкостях с керосином или щелочным раствором. Если на деталях есть обмотки, их следует протереть тряпкой, смоченной в топливе, а затем обдуть сжатым воздухом и оставить сушиться на два часа. Фетровые уплотнительные элементы промываются бензином.
9. Все царапины и повреждения на деталях удаляются с помощью мелкозернистой наждачной бумаги, после чего производится шлифовка. Восстановление поверхности коллекторного устройства осуществляется путем проточки и последующей шлифовки. Для устранения дефектов на резьбовых соединениях потребуется использовать ввертыш с соответствующей резьбой, так как нарезка резьбы в этом случае невозможна.
10. Измерение вала якорного устройства следует проводить до разборки узла. Измерения выполняются пальцами, проверяя шатание вала в разных направлениях. Если зазор значительный, необходимо заменить втулки и измерить выработку на валу. Измерение осевого люфта выполняется с помощью штангенциркуля.
11. Рабочая обгонная муфта должна вращаться только в том направлении, в котором вращается стартерный узел. Для демонтажа этого элемента нужно сдвинуть ограничительное кольцо по валу, а затем снять стопорный элемент. При промывке обгонной муфты не следует использовать очистители в аэрозолях, так как это может привести к удалению внутреннего смазочного материала бендикса.

Видео «Пример самостоятельной переборки стартерного узла»

Канал Onotole Channel продемонстрировал процесс самостоятельной разборки и ремонта стартерного устройства от компании Bosch, выделив ключевые аспекты этого этапа.

Ремонт стартера bosch

Профилактика неисправностей стартера

Профилактика неисправностей стартера является важным аспектом обслуживания автомобиля, который может значительно продлить срок службы данного узла и предотвратить неожиданные поломки. Регулярная проверка и уход за стартером помогут избежать неприятных ситуаций, связанных с его неисправностью. Рассмотрим основные меры профилактики, которые можно выполнить самостоятельно.

1. Проверка аккумулятора

Стартер напрямую зависит от состояния аккумулятора. Регулярно проверяйте уровень заряда аккумулятора и его состояние. Если аккумулятор разряжен или имеет повреждения, это может привести к неправильной работе стартера. Рекомендуется проводить тестирование аккумулятора с помощью мультиметра, чтобы убедиться, что напряжение на клеммах составляет 12.6 В и выше.

2. Очистка контактов

Коррозия на клеммах аккумулятора и соединениях стартера может привести к плохому контакту и, как следствие, к сбоям в работе устройства. Регулярно очищайте контакты от грязи и коррозии, используя специальный очиститель или абразивную губку. Убедитесь, что все соединения надежно затянуты.

3. Проверка проводки

Проводка, соединяющая стартер с аккумулятором и другими компонентами, должна быть в хорошем состоянии. Регулярно осматривайте провода на наличие повреждений, трещин или изоляции, которая может быть стерта. При обнаружении проблем замените поврежденные участки проводки.

4. Состояние реле и предохранителей

Реле стартера и предохранители также могут вызывать проблемы с запуском двигателя. Проверьте их состояние и замените при необходимости. Убедитесь, что предохранители соответствуют номиналу, указанному в инструкции по эксплуатации автомобиля.

5. Регулярная диагностика

Периодическая диагностика системы запуска автомобиля поможет выявить потенциальные проблемы до того, как они станут серьезными. Используйте диагностическое оборудование или обратитесь к специалистам для проверки работы стартера и связанных с ним компонентов.

6. Устранение механических повреждений

Если стартер издает посторонние звуки или не вращается должным образом, это может указывать на механические повреждения. Регулярно проверяйте стартер на наличие трещин, износа или других повреждений. При необходимости произведите ремонт или замену стартера.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск возникновения неисправностей стартера и обеспечить надежную работу системы запуска вашего автомобиля. Помните, что профилактика всегда проще и дешевле, чем устранение последствий серьезной поломки.

Замена стартера: когда и как это сделать

Замена стартера – это важная процедура, которая может понадобиться каждому владельцу автомобиля. Стартер – это ключевой элемент системы запуска двигателя, и его неисправности могут привести к тому, что автомобиль просто не заведется. Зная, когда необходимо заменить стартер и как правильно выполнить эту процедуру, вы сможете сэкономить время и деньги на ремонте.

Когда необходимо заменить стартер?

Существует несколько признаков, указывающих на необходимость замены стартера:

• Неисправности при запуске: Если при повороте ключа зажигания стартер не срабатывает, издает щелчки или работает с перебоями, это может свидетельствовать о его неисправности.
• Посторонние звуки: Если вы слышите скрежет, треск или другие необычные звуки при запуске, это может указывать на износ шестерни или других компонентов стартера.
• Перегрев: Если стартер сильно нагревается после нескольких попыток запуска, это может быть признаком его неисправности.
• Проблемы с аккумулятором: Если стартер не работает, но аккумулятор в порядке, это также может указывать на его неисправность.

Как заменить стартер самостоятельно?

Замена стартера – это задача, которую можно выполнить своими руками, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Вот пошаговая инструкция по замене стартера:

1. Подготовка: Перед началом работы убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, мультиметр, а также новый стартер, который соответствует модели вашего автомобиля.
2. Отключение аккумулятора: Для безопасности обязательно отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания.
3. Доступ к стартеру: В зависимости от модели автомобиля, может потребоваться снять защитные кожухи или другие элементы, чтобы получить доступ к стартеру. Обычно стартер располагается в нижней части двигателя, рядом с трансмиссией.
4. Снятие старого стартера: Отсоедините провода от стартера, запомнив их расположение. Затем открутите крепежные болты, которые удерживают стартер на месте. Аккуратно извлеките стартер из его посадочного места.
5. Установка нового стартера: Установите новый стартер на место, закрепите его болтами и подключите провода в том же порядке, в котором они были подключены к старому стартеру.
6. Проверка работы: После установки старого стартера подключите аккумулятор и проверьте его работу, поворачивая ключ зажигания. Если стартер работает исправно, значит, замена выполнена успешно.

Заключение:

Замена стартера – это несложная, но важная процедура, которую можно выполнить самостоятельно, если следовать инструкциям и соблюдать осторожность. Регулярная диагностика и своевременная замена стартера помогут избежать неприятных ситуаций на дороге и продлить срок службы вашего автомобиля.

Часто задаваемые вопросы о ремонте стартера

Ремонт стартера автомобиля может вызывать множество вопросов у автовладельцев. Ниже представлены наиболее часто задаваемые вопросы и ответы на них, которые помогут вам лучше понять процесс диагностики и ремонта стартера.

1. Как понять, что стартер неисправен?

Существует несколько признаков, указывающих на неисправность стартера. Основные из них:

• Скрип или щелчок при попытке запуска: Если при повороте ключа зажигания вы слышите щелчок, но двигатель не запускается, это может указывать на проблемы с реле стартера или его обмотками.
• Полное отсутствие реакции: Если при повороте ключа стартер не издает никаких звуков, возможно, проблема в аккумуляторе, проводах или самом стартере.
• Проблемы с запуском в холодную погоду: Если стартер работает нормально в теплую погоду, но отказывается запускать двигатель в холод, это может быть связано с износом или недостаточной мощностью стартера.

2. Как самостоятельно проверить стартер?

Для проверки стартера вам понадобятся некоторые инструменты, такие как мультиметр и ключи. Вот шаги, которые помогут вам в этом процессе:

1. Проверка аккумулятора: Убедитесь, что аккумулятор заряжен и исправен. Используйте мультиметр для измерения напряжения. Оно должно быть около 12.6 В.
2. Проверка проводов: Осмотрите провода, идущие к стартеру, на наличие повреждений или коррозии. Убедитесь, что все соединения надежны.
3. Тестирование стартера: Снимите стартер с автомобиля и подключите его напрямую к аккумулятору. Если стартер не вращается, он, скорее всего, неисправен.

3. Каковы основные причины неисправности стартера?

Неисправности стартера могут быть вызваны различными факторами:

• Износ щеток: Щетки стартера могут изнашиваться со временем, что приводит к плохому контакту и снижению мощности.
• Проблемы с реле: Реле стартера может выйти из строя, что препятствует подаче напряжения на стартер.
• Короткое замыкание: Короткое замыкание в обмотках стартера может привести к его поломке и необходимости замены.

4. Можно ли отремонтировать стартер самостоятельно?

Да, многие неисправности стартера можно устранить самостоятельно, если у вас есть базовые навыки работы с инструментами и понимание электрических схем. Однако, если вы не уверены в своих силах, лучше обратиться к специалисту. Ремонт стартера может включать замену щеток, реле или даже полную разборку устройства для диагностики.

5. Как предотвратить поломку стартера?

Чтобы избежать проблем со стартером, следуйте нескольким простым рекомендациям:

• Регулярно проверяйте аккумулятор: Убедитесь, что аккумулятор всегда в хорошем состоянии и заряжен.
• Следите за состоянием проводов: Периодически проверяйте провода на наличие повреждений и коррозии.
• Не перегружайте стартер: Избегайте длительного удерживания ключа в положении запуска, если двигатель не запускается.

Следуя этим рекомендациям и имея представление о возможных неисправностях, вы сможете продлить срок службы стартера вашего автомобиля и избежать ненужных затрат на его ремонт.
