Регулировка фар на ВАЗ 2110 — важная процедура для безопасности водителя и других участников дорожного движения. Правильно настроенные фары обеспечивают хорошую видимость в темноте и плохую погоду, что снижает риск аварий. В статье рассмотрим, как самостоятельно отрегулировать фары на ВАЗ 2110, какие типы освещения используются и причины, требующие настройки или ремонта фар.

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два вида передних фар:

• отечественные, известные как фары Киржач;
• импортные, произведенные компанией Бош.

Хотя схемы и конструкция этих деталей имеют некоторые отличия, способы регулировки угла наклона остаются одинаковыми. В продаже можно встретить запчасти, изготовленные в Китае или кустарным способом, которые, как правило, не отличаются высоким качеством. Такие фары часто сложно настроить так, чтобы они работали в рамках допустимых стандартов.

Регулировка света фар

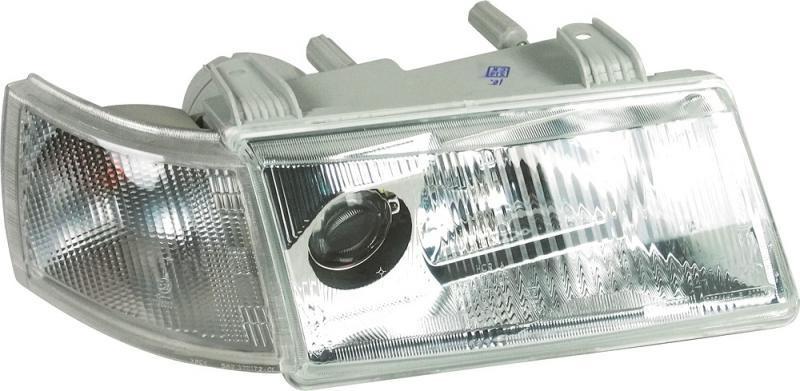

Фары Киржач

В производстве изделий компании АО «Автосвет» (г. Киржач) применяется линзовая оптика для фар ближнего света. В теории, такое решение должно обеспечивать четкий и мощный световой поток, который можно легко настраивать. Однако на практике свет искажается из-за внешнего рассеивателя, а также под воздействием погодных условий (дождь, снег, туман).

Лампы размещены в стандартном отражателе, который находится ближе к радиаторной решетке. Отражающий элемент имеет небольшие размеры и ненадежное крепление, что приводит к эффекту дрожания света во время движения.

На данный момент компания «Автосвет» признана банкротом, а часть оборудования была передана заводу «Освар». Запчасти, которые можно встретить в продаже под маркой «Киржач», являются подделками и не имеют никакого отношения к оригинальной продукции.

Интересные факты

Вот несколько интересных фактов о регулировке фар на автомобиле ВАЗ 2110:

1. Оптимальная высота света: Правильная регулировка фар не только улучшает видимость на дороге, но и предотвращает ослепление встречных водителей. Для ВАЗ 2110 рекомендуется, чтобы верхняя граница светового пучка находилась на уровне 0,5 метра от земли на расстоянии 10 метров от автомобиля.

2. Метод «стенки»: Один из простых способов регулировки фар — это метод стенки. Для этого нужно припарковать автомобиль на ровной поверхности на расстоянии 5-10 метров от стены, включить фары и отметить на стене уровень света. Затем, с помощью регулировочных винтов, можно настроить фары так, чтобы световой пучок был направлен немного ниже отметки.

3. Проверка угла наклона: Угол наклона фар можно проверить, используя уровень. Для этого нужно установить уровень на капоте автомобиля и убедиться, что фары направлены строго вперед. Это поможет избежать ситуации, когда фары светят слишком высоко или низко, что может негативно сказаться на безопасности движения.

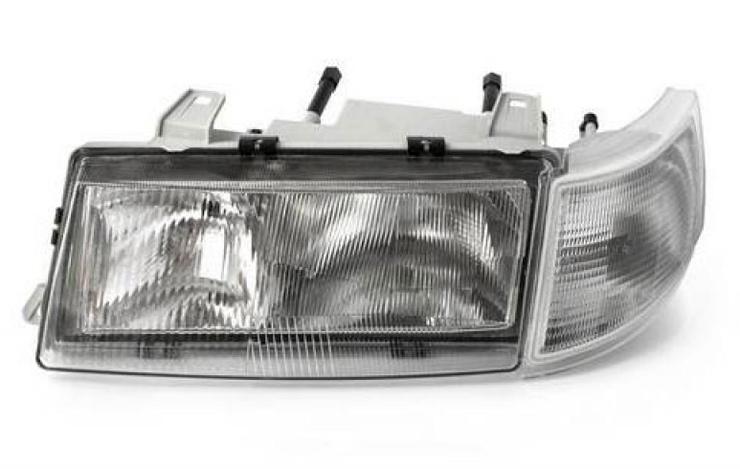

Немецкие бошевские фары

Германская оптика оснащена стандартными светоотражателями, однако благодаря высококачественным компонентам она обеспечивает мощный и стабильный световой поток. По мнению пользователей, эти фары обеспечивают превосходное освещение в любых погодных условиях, превосходя отечественные аналоги.

Производство фар осуществлялось в Рязани. В настоящее время там находится завод Automotiv Lighting, который является частью итальянской компании Magnetti Marelli. Именно эта продукция поступает на сборочные линии и в качестве запасных частей. Название «немецкие Бош» продолжает использоваться автовладельцами из-за устоявшейся традиции.

В чем заключается важность регулировки фар?

Значение правильной регулировки фар связано с несколькими аспектами безопасности:

1. Неправильно настроенные фары создают широкий световой поток перед автомобилем, что фактически создает преграду для видимости. Этот эффект особенно выражен в условиях дождя, тумана или снегопада.
2. Неправильная настройка света на ближнем режиме может ослеплять водителей встречных автомобилей, что повышает вероятность дорожно-транспортных происшествий. При переключении на дальний свет будут «освещаться деревья», а не дорога перед машиной.

Как правильно отрегулировать фары, не снимая их?

Регулировка фар осуществляется без необходимости снимать их с автомобиля. Для этой процедуры используется специализированный стенд, который имеет уникальную разметку для каждой модели транспортного средства. Если вы хотите выполнить настройку самостоятельно, можно воспользоваться переносным шаблоном, изготовленным из фанеры, или же нарисовать разметку на стене. В автосервисах применяются специальные регулируемые инструменты, которые обеспечивают высокую точность измерений.

Процесс регулировки в условиях гаража включает несколько этапов:

1. Нанесение разметки на стену или установка готового шаблона.
2. Определение центров ламп.
3. Непосредственная регулировка светового потока.

Для настройки направления светового пучка используются два регулятора, расположенные на задней стороне корпуса. Один из них, ближе к поворотнику, отвечает за вертикальную настройку, а второй — за горизонтальную. Доступ к этим регуляторам свободный и не затруднен другими компонентами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Перед началом процесса регулировки необходимо выполнить следующие требования:

1. Очистить внешнюю поверхность фар. На стекле не должно оставаться пыли, следов от насекомых или жировых пятен.
2. Убедиться в исправности корректирующего устройства, которое может быть как гидравлическим, так и электрическим.
3. Провести визуальный осмотр стекла рассеивателя. Если обнаружены помутнения или царапины, рекомендуется выполнить полировку. Лучше всего доверить эту процедуру специализированному сервису, который располагает необходимыми инструментами и материалами.
4. Проверить состояние линз и отражающих поверхностей. Если имеются отслоения, трещины или сколы, потребуется замена детали или всей фары.
5. Рекомендуется заменить лампы ближнего и дальнего света, особенно если они использовались длительное время. Не стоит устанавливать лампы с повышенной мощностью, так как это может привести к перегреву и повреждению узла.
6. Ознакомиться с техническими требованиями к регулировке. Необходимо довести загрузку автомобиля до нужного уровня и установить соответствующее давление в шинах.

Основной трудностью при самостоятельной регулировке фар является поиск ровной площадки, где можно будет удобно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по самостоятельной регулировке фар:

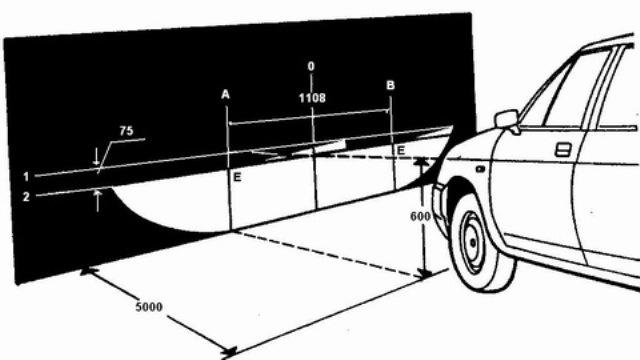

1. Поместите ВАЗ 2110 на ровную поверхность на расстоянии 5 метров от измерительного шаблона. Убедитесь, что между автомобилем и шаблоном образован прямой угол.
2. Установите на водительское сиденье груз весом 75 кг. Обычно в качестве груза используется помощник.
3. Поднимите переднюю часть автомобиля, чтобы амортизаторы и пружины подвески заняли рабочее положение.
4. На шаблоне или стене проведите вертикальную линию, которая будет соответствовать оси автомобиля (обозначена на схеме буквой «О»).
5. Проведите две параллельные линии А и В, которые будут соответствовать центрам фар. Расстояние между центрами составляет 1108 мм.
6. Отметьте две горизонтальные линии. Линия, обозначенная цифрой 1 на схеме, должна находиться на высоте 600 мм от пола и соответствовать центру фар. Линия 2 располагается на 75 мм ниже и показывает центр светового пятна.
7. Установите регулятор гидравлической системы в положение минимальной нагрузки.
8. Откройте капот автомобиля.
9. Закройте одну из фар плотным материалом, например, куском картона.
10. С помощью регулировочных стержней настройте пучок света на открытой фаре. Верхняя граница светового пятна должна совпадать с линией 2. Точка пересечения горизонтального и наклонного сегмента светового пятна должна совпадать с точкой Е.
11. Повторите аналогичную процедуру для другой фары.

Если в ходе регулировки фар на ВАЗ 2110 не удается достичь нужных параметров, следует снять устройство освещения для его ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В некоторых ситуациях регулировка оказывается невозможной. Это может быть вызвано повреждениями гидравлического корректора или дефектами, которые присутствуют на отражателях или стеклах. В таких случаях стоит попробовать разобрать узел и заменить неисправные компоненты.

Как осуществить разборку фары?

Процесс разборки фары ВАЗ 2110 включает в себя следующие шаги:

1. Сначала необходимо снять фару с автомобиля и извлечь все лампы из её корпуса.
2. Затем равномерно прогрейте стекло с помощью строительного фена, чтобы размягчить герметик. Используйте плоский инструмент для отделения рассеивателя от корпуса фары. Если вы разбираете фару марки Бош, не забудьте отстегнуть скобы, которые удерживают стекло.
3. Далее открутите три винта, которые крепят отражатель.
4. Снимите пружину корректора через специальное отверстие для установки исполнительного механизма.
5. Извлеките отражатель из корпуса, поворачивая регуляторы угла наклона.
6. После этого тщательно промойте все узлы фары, замените неисправные компоненты и соберите узел обратно. Для герметизации используйте силиконовый состав, который обычно применяется для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процесс снятия фары:

1. Начните с отключения клеммы аккумулятора.
2. Удалите верхнюю декоративную решетку радиатора, которая крепится на двух болтах.
3. Отсоедините электрические разъемы, подающие питание на головную фару.
4. Извлеките исполнительные механизмы корректоров. Эта деталь фиксируется с помощью защелки и поворотного замка.
5. Открутите три болта, удерживающих фару, и немного углубите ее внутрь.
6. Сдвиньте декоративную планку («ресничку») и аккуратно извлеките ее из места установки на бампере. Для упрощения процесса демонтажа ослабьте верхнее крепление бампера, находящееся между фарами.
7. Открутите четвертую точку крепления фары и извлеките ее из гнезда.
8. Установите новую фару, следуя обратному порядку действий.

Снятая фара ВАЗ 2110 может быть очищена от загрязнений и отремонтирована, однако регулировка конструкции не предусмотрена.

Что делать, если блок-фара неисправна?

Одним из распространенных недостатков деталей «киржачского» производства является неисправность гидравлического корректора. В результате этого фара может не поддаваться регулировке или же пучок света меняет свое направление при попытке настройки. Основной причиной данной проблемы является нарушение герметичности или заклинивание механизма. Для проверки работоспособности узла используется измерение хода исполнительных штоков, который должен находиться в диапазоне 6,5-7,5 мм. В случае обнаружения неисправности необходимо заменить узел, так как ремонт деталей невозможен из-за их неразборной конструкции.

Наиболее простым вариантом решения проблемы является установка механического регулятора. Для этого в корпус исполнительного механизма ввинчивается подходящий болт с контргайкой. Однако стоит отметить, что основным недостатком такой конструкции является необходимость ручной настройки каждой фары. Поэтому не рекомендуется устанавливать ручной регулятор.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел потребуется выполнить следующие шаги:

1. Убрать все крепления трубопроводов корректора от кузова автомобиля.
2. Извлечь регулятор, который находится в панели приборов.
3. Снять защитное жабо трапеции дворников.
4. Отсоединить и отодвинуть расширительный бачок в сторону.
5. Извлечь старые трубки из мест их установки, которые защищены резиновыми уплотнителями. Многие автовладельцы предпочитают перекусывать магистрали и вынимать их по частям.
6. Демонтировать старый главный цилиндр системы.
7. Очистить пространство под жабо от мусора. Протянуть новую трубку через штатное отверстие. Для упрощения этого процесса рекомендуется использовать медную проволоку, с помощью которой можно протянуть трубку.
8. Установить на место резиновые уплотнители каналов. Это важный этап, так как отверстие находится прямо над монтажным блоком реле и предохранителей.
9. Проложить магистрали по стандартным маршрутам через моторный отсек.
10. Проверить работоспособность системы.
11. Отрегулировать фары, следуя описанному выше методу.

Ниже представлены некоторые этапы процесса замены.

Процесс установки нового гидрокорректора можно увидеть в видеоуроке от автора «Aleks B».

Замена корректора фар ВАЗ 2110, 2111, 2112

Монтаж электрического корректора

Некоторые владельцы автомобилей ВАЗ 2110 устанавливают электрический привод от ГАЗ 3110 «Волга»:

1. Установите моторы корректора на предусмотренные для них места. Для этого не потребуется никаких дополнительных доработок.

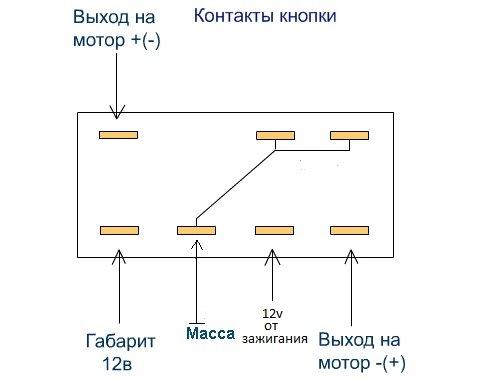

2. Для регулировки угла установки используйте кнопку от стандартного электрического стеклоподъемника, которая будет размещена в корпусе рукоятки управления гидрокорректором.
3. Подключите питание электропривода к замку зажигания. В цепь необходимо установить защитный предохранитель на 5 А.
4. Протяните проводку в моторный отсек. Рекомендуется использовать защитные гофрированные рукава, чтобы предотвратить повреждение изоляции проводов.
5. Обожмите концы проводов штекерами, которые обеспечат надежное соединение с моторами. На моторах используются только два контакта из четырех доступных.
6. Защитите место соединения проводов с моторами изолентой.
7. Скрестите проводку на штекер, который будет подключаться к кнопке управления.
8. Подключите кнопку.

Ниже представлена фотогалерея установки электрокорректора на ВАЗ 2110.

Дрожание света

Одним из часто встречающихся недостатков является дрожание светового пучка, которое можно заметить во время движения автомобиля. Этот дефект характерен для фар марки Киржач, в то время как немецкие аналоги отличаются надежной конструкцией.

Основные причины возникновения данного дефекта включают:

• смещение отражателя из крепежных точек;
• неисправность корректора;
• низкое качество ламп;
• ослабление регулировочных пружин.

Для того чтобы вернуть отражатель на его место, необходимо разобрать фару, следуя ранее описанным шагам. Устойчивость пружин можно компенсировать, удлинив рабочий шток корректора с помощью специального колпачка. В качестве удлинителя подойдет часть пластикового дюбеля, которую следует надеть и зафиксировать на штоке.

Видео

Настройка фар на ВАЗ 2110 показана в видео на канале «Ремонт Двигателя! И интересное!».

https://youtube.com/watch?v=sbRTX5DptXU

Частые ошибки при регулировке фар и как их избежать

Регулировка фар на автомобиле ВАЗ 2110 – это важный процесс, который влияет на безопасность как водителя, так и других участников дорожного движения. Однако, несмотря на кажущуюся простоту, многие автолюбители допускают ошибки при выполнении этой процедуры. Рассмотрим наиболее распространенные из них и способы их избежать.

1. Неправильная установка автомобиля на ровную поверхность. Перед началом регулировки необходимо убедиться, что автомобиль стоит на ровной и горизонтальной поверхности. Если автомобиль наклонен, это может привести к неправильной настройке угла наклона фар. Для проверки уровня можно использовать уровень или просто визуально оценить горизонтальность.

2. Игнорирование нагрузки в автомобиле. При регулировке фар важно учитывать, что в автомобиле может находиться дополнительный вес, например, пассажиры или багаж. Это может изменить угол наклона кузова и, соответственно, положение фар. Рекомендуется провести регулировку с учетом стандартной нагрузки, которая обычно составляет 1-2 человека на передних сиденьях.

3. Неправильная настройка высоты светового пучка. Часто автолюбители не обращают внимания на высоту светового пучка, что может привести к ослеплению встречных водителей. Правильная высота должна быть установлена на уровне 0,5-1 см ниже уровня центра фары. Для проверки можно использовать стену или специальный экран, на который будет проецироваться световой пучок.

4. Пренебрежение проверкой состояния фар. Перед регулировкой необходимо убедиться, что фары чистые и не имеют повреждений. Песчинки, грязь или трещины могут исказить световой поток и привести к неправильной настройке. Рекомендуется тщательно очистить стекла фар и проверить их на наличие дефектов.

5. Неправильное использование инструмента. Для регулировки фар на ВАЗ 2110 потребуется специальный инструмент, такой как отвертка или ключ. Многие автолюбители используют неподходящие инструменты, что может привести к повреждению креплений или самой фары. Убедитесь, что у вас есть все необходимые инструменты перед началом работы.

6. Игнорирование инструкций производителя. Каждый автомобиль имеет свои особенности, и производитель предоставляет рекомендации по регулировке фар. Необходимо ознакомиться с руководством пользователя, чтобы избежать ошибок и выполнить регулировку правильно.

Избегая этих распространенных ошибок, вы сможете правильно отрегулировать фары на своем автомобиле ВАЗ 2110, что обеспечит безопасность на дороге и комфортное вождение в любых условиях.

Обслуживание и уход за фарами: советы по продлению срока службы

Фары автомобиля ВАЗ 2110 играют ключевую роль в обеспечении безопасности на дороге, особенно в условиях плохой видимости. Чтобы они служили долго и эффективно, необходимо уделять внимание их обслуживанию и уходу. Вот несколько советов, которые помогут продлить срок службы фар вашего автомобиля.

Регулярная проверка состояния фар

Первым шагом в уходе за фарами является регулярная проверка их состояния. Осматривайте фары на наличие трещин, сколов и других повреждений. Если вы заметили, что стекло фары повреждено, его следует заменить, так как это может привести к ухудшению светового потока и увеличению риска аварий.

Чистка фар

С течением времени на поверхности фар может накапливаться грязь, пыль и другие загрязнения, что негативно сказывается на яркости света. Для чистки фар используйте мягкую ткань и специальные средства для мытья стекол. Избегайте абразивных материалов, которые могут поцарапать поверхность. Также можно использовать полироль для фар, чтобы восстановить их прозрачность и защитить от ультрафиолетового излучения.

Проверка и замена ламп

Лампы фар также требуют внимания. Регулярно проверяйте их работоспособность и заменяйте перегоревшие лампы. При замене ламп старайтесь не касаться стекла пальцами, так как жир и грязь могут сократить срок службы лампы. Используйте перчатки или тряпку, чтобы избежать контакта.

Регулировка угла наклона фар

Правильная регулировка угла наклона фар не только улучшает видимость, но и предотвращает ослепление встречных водителей. Периодически проверяйте, не изменился ли угол наклона фар, особенно после замены пружин или подвески. Если необходимо, отрегулируйте фары с помощью специальных винтов, расположенных на задней стороне фары.

Защита от воздействия внешней среды

Фары подвержены воздействию различных факторов, таких как ультрафиолетовые лучи, дождь, снег и грязь. Для защиты фар можно использовать специальные пленки или покрытия, которые предотвращают выгорание и повреждение. Также старайтесь избегать мойки автомобиля под высоким давлением, так как это может повредить герметичность фар.

Проверка электрической системы

Не забывайте о проверке электрической системы, отвечающей за работу фар. Убедитесь, что контакты чистые и надежные, а проводка не имеет повреждений. Если вы заметили, что фары мигают или работают нестабильно, возможно, проблема кроется в электрической системе, и ее следует проверить у специалиста.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы фар вашего автомобиля ВАЗ 2110 и обеспечить безопасность на дороге. Регулярное обслуживание и внимание к деталям помогут избежать неприятных ситуаций и сохранить эффективность освещения в любых условиях.

Проверка и замена ламп: когда и как это делать

Правильная работа фар автомобиля ВАЗ 2110 напрямую зависит от состояния ламп. Поэтому регулярная проверка и замена ламп являются важными этапами в обслуживании автомобиля. В этом разделе мы рассмотрим, как и когда следует проверять и заменять лампы, чтобы обеспечить максимальную безопасность на дороге.

Когда проверять лампы

Рекомендуется проверять состояние ламп не реже одного раза в месяц, особенно перед длительными поездками или в условиях плохой видимости. Также стоит обратить внимание на лампы после сильных ударов или аварий, так как они могут повредиться даже при внешнем отсутствии видимых повреждений.

Как проверить лампы

Для проверки ламп необходимо выполнить следующие шаги:

1. Включите фары: Запустите двигатель и включите фары. Убедитесь, что все режимы работают: ближний свет, дальний свет, поворотники и габариты.
2. Проверьте яркость: Сравните яркость обеих фар. Если одна из них светит значительно слабее, это может указывать на необходимость замены лампы.
3. Осмотрите лампы: Выключите фары и визуально осмотрите лампы на наличие трещин, потемнений или других повреждений. Если вы заметили какие-либо дефекты, лампу следует заменить.

Как заменить лампы

Замена ламп в автомобилях ВАЗ 2110 достаточно проста и может быть выполнена самостоятельно. Для этого вам понадобятся:

• Новые лампы, соответствующие типу, установленному в вашем автомобиле (обычно это H4 для ближнего и дальнего света);
• Перчатки (для предотвращения загрязнения стекла лампы);
• Отвертка (в некоторых случаях может потребоваться для снятия защитных крышек).

Следуйте этим шагам для замены лампы:

1. Отключите аккумулятор: Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания.
2. Снимите защитную крышку: Если на фаре есть защитная крышка, аккуратно снимите её, используя отвертку, если это необходимо.
3. Извлеките старую лампу: Поверните лампу против часовой стрелки и аккуратно извлеките её из патрона.
4. Установите новую лампу: Наденьте перчатки и аккуратно вставьте новую лампу в патрон, поворачивая по часовой стрелке до щелчка.
5. Проверьте работу: Включите фары и убедитесь, что новая лампа работает корректно.
6. Установите защитную крышку: Если она была снята, установите её обратно на место.

Советы по выбору ламп

При выборе новых ламп обращайте внимание на их характеристики. Рекомендуется использовать лампы, которые соответствуют заводским стандартам, чтобы избежать проблем с освещением и перегревом. Также стоит рассмотреть возможность установки ламп с повышенной яркостью, но только если они совместимы с вашим автомобилем и не превышают допустимые нормы.

Следуя этим рекомендациям, вы сможете поддерживать фары вашего автомобиля ВАЗ 2110 в хорошем состоянии, что обеспечит безопасность на дороге и улучшит видимость в любых условиях.
