Система зажигания — ключевой элемент работы автомобиля, особенно для модели Ока, так как от ее исправности зависит эффективность двигателя и надежность транспортного средства. В статье рассмотрим основные компоненты системы зажигания Ока: катушку, замок зажигания и трамблер, а также возможные проблемы, с которыми могут столкнуться владельцы. Узнаете, как правильно выставить зажигание самостоятельно, что поможет избежать серьезных неисправностей и продлить срок службы автомобиля.

Особенности зажигания

Перед тем как мы перейдем к инструкции по самостоятельной настройке и производству системы зажигания на автомобиле Ока, давайте подробнее рассмотрим ключевые элементы системы зажигания (СЗ).

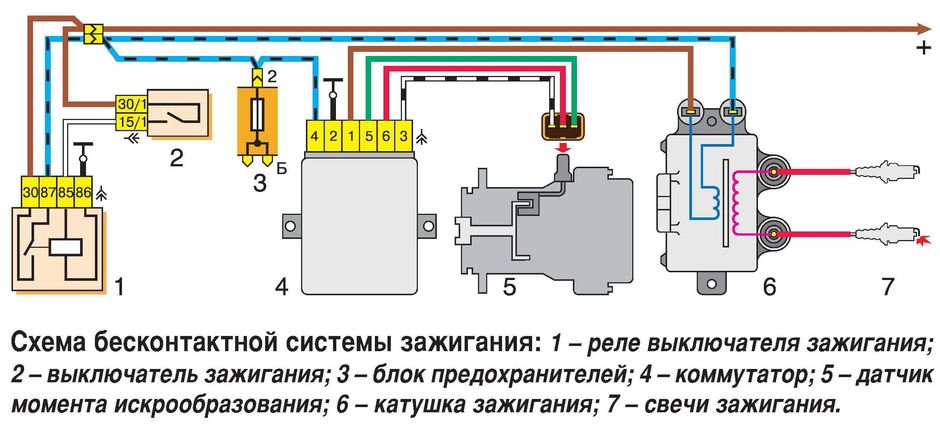

Система зажигания любого автомобиля состоит из нескольких важных компонентов, среди которых:

1. Контроллер момента искрообразования. Это устройство включает в себя вакуумный и центробежный регуляторы. Его основная задача — обеспечить правильный момент возникновения искры, учитывая стандартные параметры установки, обороты двигателя и нагрузку на мотор. Считывание сигналов происходит с использованием эффекта Холла.

2. Коммутаторное устройство, которое отвечает за размыкание питающей цепи первичной обмотки катушки зажигания, преобразуя управляющие сигналы в токовые импульсы. Важно помнить, что разъем коммутаторного устройства нельзя отключать при работающем зажигании, так как это может привести к повреждению как самого устройства, так и других компонентов системы зажигания.

3. Катушка зажигания. В автомобиле Ока используется двухвыводная катушка с разомкнутым или замкнутым магнитопроводом, согласно схеме.

4. Свечи зажигания. Эти элементы предназначены для передачи высоковольтного импульса, который вызывает воспламенение топливной смеси в цилиндрах двигателя. Средний срок службы свечей составляет около 10 тысяч километров, однако этот показатель может варьироваться в зависимости от характеристик самих свечей или условий эксплуатации.

5. Высоковольтные кабели, которые соединяют свечи с трамблером. В Оке применяются высоковольтные кабели с распределенным сопротивлением. Не рекомендуется при работающем двигателе прикасаться к ним, так как это может привести к серьезным травмам. Также нельзя запускать двигатель, если высоковольтная цепь повреждена (провода могут быть перетерты или смяты, а изоляция может быть нарушена). В случае повреждения изоляции могут выйти из строя и другие элементы системы зажигания.

6. Замок зажигания. Согласно схеме, замок предназначен для запуска двигателя путем подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

СДЕЛАЙ САМ! Регулировка холостого хода и зажигания на дороге!

Характерные неисправности системы

Среди неисправностей системы зажигания можно выделить следующие:

1. Выход катушки из строя. Хотя такая проблема встречается нечасто, она все же может возникнуть.
2. Поломка трамблера. Более подробно о неисправностях распределителя и способах их устранения вы можете узнать в данной статье.
3. Износ свечей зажигания или образование нагара на них. Эта проблема знакома многим нашим согражданам. Узнайте, какие причины приводят к образованию нагара и какие методы его устранения существуют, прочитав эту статью.
4. Неисправность проводов. Они могут быть повреждены или иметь проблемы с изоляцией. Продолжать эксплуатацию автомобиля с такой неисправностью крайне не рекомендуется.
5. Поломка замка зажигания. Износ внутренних компонентов замка может привести к тому, что водитель не сможет запустить двигатель с помощью ключа. Решение проблемы заключается в замене личинки замка (автор видео — Михаил Бурашников).

Распределитель зажигания на Оку .

Интересные факты

Вот несколько интересных фактов о системе зажигания автомобилей Ока и возможных проблемах с ней:

1. Простота конструкции: Система зажигания автомобилей Ока, как правило, имеет простую и надежную конструкцию, что делает её легкой в обслуживании. Однако эта простота может привести к проблемам с качеством искры, особенно если используются неоригинальные или низкокачественные комплектующие.

2. Проблемы с проводами и катушками: Одной из распространенных проблем в системе зажигания Оки является износ проводов и катушек зажигания. Со временем изоляция проводов может трескаться, что приводит к утечкам тока и, как следствие, к плохому запуску двигателя или его нестабильной работе.

3. Регулировка зазоров: В системе зажигания Ока важным аспектом является правильная регулировка зазоров между контактами в распределителе зажигания. Неправильный зазор может привести к слабой искре, что затрудняет запуск двигателя и ухудшает его работу на холостом ходу. Регулярная проверка и настройка этих параметров могут значительно повысить надежность работы системы.

Инструкция по установке зажигания

Как правильно установить угол опережения зажигания:

1. Прежде всего, откройте капот и снимите воздушный фильтр. Диагностика угла опережения должна проводиться на холостом ходу двигателя, при этом коленчатый вал должен вращаться со скоростью около 850-900 оборотов в минуту. Угол не должен отклоняться от верхней мертвой точки (ВМТ) более чем на один градус. Неправильная установка угла может привести к перегреву двигателя и снижению мощности автомобиля. В зависимости от модели автомобиля, это также может вызвать детонацию.

2. Чтобы избежать негативных последствий от неправильного угла зажигания, сначала совместите метку на маховике двигателя с центральной отметкой на шкале. Первая метка находится на маховике, а вторая — на шкале. В этот момент поршень в цилиндре будет находиться в ВМТ. При установке учитывайте, что каждое деление шкалы соответствует двум градусам поворота коленчатого вала.

3. Кроме того, настройка зажигания может быть выполнена с использованием меток на шкиве генератора и защитной накладке ремня ГРМ. Длинная метка должна соответствовать положению поршня первого цилиндра в ВМТ, а короткая метка указывает на опережение в пять градусов поворота коленчатого вала.

4. Вам необходимо отключить шланг, соединенный с вакуумным регулятором. После этого отсоедините высоковольтный провод от свечи зажигания в первом цилиндре. Этот провод затем нужно будет подключить к стробоскопу — перед использованием ознакомьтесь с инструкцией к прибору.

5. После выполнения этих шагов снимите прорезиненную заглушку с люка картера сцепления. Световой поток должен быть направлен в люк картера. Если угол установлен правильно, метка будет находиться между отметками 2 и 3.

6. Далее, с помощью гаечного ключа ослабьте три гайки, которые фиксируют датчик искрообразования. Если необходимо увеличить угол, поворачивайте контроллер по часовой стрелке, а для уменьшения — против часовой. После завершения настройки обязательно затяните гайки.

Фотогалерея

Видео «Инструкция по замене катушки зажигания»

Чтобы узнать, как самостоятельно заменить катушку зажигания в автомобиле Ока, посмотрите видео ниже (автор — канал Бутовский Гуляка).

ОКАнутый. Замена катушки зажигания на оке

Обслуживание и профилактика системы зажигания

Система зажигания автомобиля Ока играет ключевую роль в его работе, обеспечивая правильное воспламенение топливной смеси в цилиндрах двигателя. Для поддержания ее эффективного функционирования необходимо регулярно проводить обслуживание и профилактические мероприятия.

Первым шагом в обслуживании системы зажигания является проверка свечей зажигания. Свечи должны быть чистыми и не иметь признаков износа. Рекомендуется проверять зазоры между электродами, так как неправильный зазор может привести к сбоям в работе двигателя. Если свечи имеют нагар или другие загрязнения, их следует очистить или заменить.

Следующим важным элементом является катушка зажигания. Она отвечает за преобразование низкого напряжения аккумулятора в высокое напряжение, необходимое для искры. Проверка катушки включает в себя визуальный осмотр на наличие трещин и повреждений, а также измерение сопротивления. Если катушка не работает должным образом, это может привести к проблемам с запуском двигателя и его неустойчивой работе.

Провода зажигания также требуют внимания. Они должны быть целыми, без трещин и других повреждений. Проверка изоляции проводов поможет избежать пробоя искры, что может вызвать перебои в работе двигателя. Рекомендуется заменять провода зажигания каждые 30-50 тысяч километров пробега.

Не менее важным элементом системы зажигания является распределитель зажигания. Он отвечает за распределение высокого напряжения от катушки к свечам. Регулярная проверка состояния распределителя, включая его контакты и крышку, поможет избежать проблем с зажиганием. Если контакты окислены или повреждены, их следует очистить или заменить.

Кроме того, стоит обратить внимание на аккумулятор и генератор, так как они обеспечивают необходимое напряжение для работы системы зажигания. Проверка состояния аккумулятора, его зарядки и работы генератора поможет избежать проблем с запуском автомобиля.

Регулярное обслуживание системы зажигания не только продлевает срок службы автомобиля, но и обеспечивает его надежную работу. Рекомендуется проводить профилактические проверки каждые 10-15 тысяч километров, а также перед длительными поездками. Это поможет выявить и устранить возможные проблемы до того, как они приведут к серьезным поломкам.

Сравнение с другими системами зажигания

Система зажигания автомобилей Ока, как и многие другие системы, имеет свои уникальные особенности и отличия от аналогичных систем, используемых в других моделях автомобилей. Важно отметить, что система зажигания Оки представляет собой простую и надежную конструкцию, что делает ее доступной для обслуживания и ремонта.

В отличие от современных автомобилей, которые часто оснащаются электронными системами зажигания, Ока использует более традиционную систему с контактным распределителем. Это означает, что в ней присутствуют механические компоненты, такие как катушка зажигания, распределитель и свечи зажигания, которые работают в связке для создания искры, необходимой для воспламенения топливной смеси в цилиндрах двигателя.

Одним из основных преимуществ системы зажигания Ока является ее простота. В случае возникновения проблем, таких как плохой запуск двигателя или нестабильная работа на холостом ходу, водителю не потребуется сложное оборудование для диагностики. Большинство неисправностей можно выявить и устранить с помощью базовых инструментов и знаний. Например, замена свечей зажигания или проверка состояния проводов не требует специальных навыков и может быть выполнена самостоятельно.

Однако, несмотря на свою простоту, система зажигания Ока имеет и свои недостатки. В отличие от современных систем, которые могут автоматически регулировать угол опережения зажигания и адаптироваться к различным условиям эксплуатации, система Оки требует ручной настройки. Это может привести к снижению эффективности работы двигателя и увеличению расхода топлива, если настройки не оптимальны.

Сравнивая систему зажигания Ока с более современными системами, такими как бесконтактные системы зажигания или системы с электронным управлением, можно отметить, что последние предлагают более высокую надежность и производительность. Бесконтактные системы, например, не имеют механических частей, подверженных износу, что значительно увеличивает срок службы и снижает вероятность поломок. Кроме того, они обеспечивают более точное время зажигания, что положительно сказывается на динамике автомобиля и его экономичности.

Тем не менее, системы зажигания Ока все еще имеют свою нишу, особенно среди владельцев автомобилей, которые ценят простоту и доступность обслуживания. Для многих водителей, особенно в условиях ограниченного бюджета, возможность самостоятельно выполнять ремонт и обслуживание системы зажигания является важным фактором при выборе автомобиля.

В заключение, можно сказать, что система зажигания автомобилей Ока, хотя и уступает современным аналогам по ряду параметров, все же остается надежным и простым решением для многих водителей. Понимание ее работы и возможных проблем позволяет владельцам автомобилей Ока поддерживать свои машины в исправном состоянии и избегать серьезных поломок.

Советы по выбору запчастей для системы зажигания

При выборе запчастей для системы зажигания автомобилей Ока важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу двигателя. Система зажигания включает в себя множество компонентов, таких как свечи зажигания, катушки, провода и распределители, и каждый из них играет свою роль в процессе зажигания топливовоздушной смеси.

Первым шагом в выборе запчастей является определение их совместимости с конкретной моделью автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги, которые соответствуют стандартам производителя. Это поможет избежать проблем с установкой и обеспечит оптимальную работу системы зажигания.

При выборе свечей зажигания обратите внимание на их тип и теплоту. Свечи могут быть медными, платиновыми или иридиевыми, и каждый тип имеет свои преимущества и недостатки. Например, платиновые и иридиевые свечи служат дольше и обеспечивают более стабильную работу двигателя, но стоят дороже. Также важно учитывать рекомендуемую теплоту свечей, так как неправильный выбор может привести к перегреву или недостаточному зажиганию смеси.

Катушки зажигания также требуют внимательного подхода. При выборе катушки следует обращать внимание на ее мощность и сопротивление. Некачественные катушки могут привести к сбоям в работе системы зажигания, что в свою очередь может вызвать проблемы с запуском двигателя и его работой на холостом ходу.

Провода зажигания должны быть выбраны с учетом их длины и материала. Лучше всего использовать провода с низким сопротивлением, так как они обеспечивают более надежную передачу электрического сигнала от катушки к свечам. Также стоит обратить внимание на изоляцию проводов, которая должна быть стойкой к высоким температурам и механическим повреждениям.

Не менее важным элементом системы зажигания является распределитель. При его выборе следует проверять состояние контактных групп и целостность корпуса. Изношенные или поврежденные детали распределителя могут привести к неправильному распределению искры, что негативно скажется на работе двигателя.

Кроме того, рекомендуется регулярно проверять состояние всех компонентов системы зажигания и заменять их по мере необходимости. Это поможет избежать серьезных поломок и обеспечит бесперебойную работу автомобиля. Важно помнить, что качественные запчасти могут оказаться более выгодными в долгосрочной перспективе, так как они обеспечивают надежность и долговечность работы системы зажигания.
