Затяжка головки блока цилиндров (ГБЦ) — ключевая процедура при обслуживании автомобиля ГАЗ-53, от которой зависит надежность и долговечность двигателя. В статье рассмотрим процесс затяжки болтов ГБЦ, предоставим схемы и фото- и видеообзоры, которые помогут выполнить эту процедуру правильно и избежать ошибок. Знание момента затяжки и последовательности действий обеспечит герметичность соединений и предотвратит проблемы в будущем.

Когда необходимо делать затяжку?

Не каждый водитель осознает значимость этого аспекта. Не все автомобилисты понимают, что необходимо соблюдать правильный порядок затяжки штифтов. Этот момент крайне важен, и игнорировать его не стоит. Если вы являетесь владельцем ГАЗ 53 и неправильно затянули винты головки блока цилиндров, это может привести к возникновению других проблем. В результате ремонт двигателя может потребовать значительных финансовых затрат.

Десять лет назад данная процедура выполнялась специалистами во время технического обслуживания автомобиля. Однако в законодательство были внесены изменения, которые отменили эту практику. Теперь затяжка винтов стала головной болью для владельцев автомобилей. В каких случаях стоит выполнять эту процедуру?

• Если вы заметили, что из-под головки блока цилиндров течет расходный материал, в частности, моторное масло. В некоторых случаях это может быть следствием механических повреждений прокладки головки. Либо прокладка могла просто износиться. Но иногда утечка масла происходит из-за ослабления винтов ГБЦ.
• Если вы разбирали двигатель своего ГАЗ 53. При сборке и установке головки блока цилиндров необходимо строго соблюдать момент и порядок затяжки винтов. Если этого не сделать, то при длительной эксплуатации ГБЦ может произойти ее деформация.

Опытные автолюбители настоятельно рекомендуют всем водителям периодически проверять качество натяжения болтов.

Если вы заметили, что болты можно подтянуть, не откладывайте это на потом. Винты головки блока цилиндров могут ослабляться произвольно в процессе эксплуатации автомобиля. Поэтому рекомендуется проводить диагностику натяжения каждые 3000 километров пробега.

Как и сколько протягивать головку ГБЦ Газ 53 и ПАЗ бензинового ?

Процесс и порядок

Наш сайт рекомендует новичкам в мире автомобилей тщательно обдумать, прежде чем самостоятельно заниматься натяжкой штифтов головки блока цилиндров (ГБЦ). На практике многие начинающие водители, не обладая достаточным опытом, приступают к этой процедуре, не осознавая, какие негативные последствия могут возникнуть в результате неверных действий. Давайте подробнее рассмотрим этот процесс на примере автомобиля ГАЗ 53. Имейте в виду, что каждый двигатель имеет свои особенности в эксплуатации.

Интересные факты

Вот несколько интересных фактов о процессе и порядке затяжки головки блока цилиндров (ГБЦ) на ГАЗ-53:

1. Специфический порядок затяжки: Затяжка ГБЦ на ГАЗ-53 осуществляется в определённом порядке, который помогает равномерно распределить давление и избежать деформации головки. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Такой подход минимизирует риск появления трещин и утечек.

2. Использование динамометрического ключа: Для достижения необходимого момента затяжки болтов ГБЦ рекомендуется использовать динамометрический ключ. Это позволяет точно контролировать силу затяжки, что критически важно для обеспечения герметичности и долговечности соединения.

3. Температурные изменения: При работе двигателя температура в области ГБЦ значительно колеблется, что может привести к расширению и сжатию материалов. Поэтому важно не только правильно затянуть болты, но и периодически проверять их натяжение после первых нескольких часов работы двигателя, чтобы избежать ослабления соединения из-за термических циклов.

Эти факты подчеркивают важность правильной техники затяжки ГБЦ для надежной работы двигателя ГАЗ-53.

Финал.сборка двигателя ГАЗ 53/66. Установка гбц, прокладки, ось коромысел, паук, зазоры, маслонасос

Необходимые инструменты

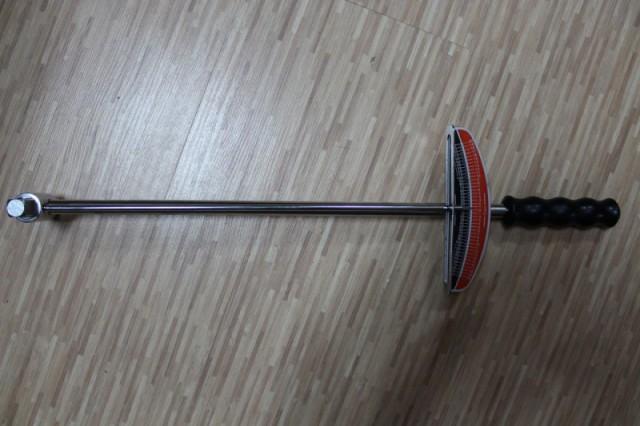

Если вы уже установили головку блока цилиндров, вам не потребуется целый набор инструментов. Для выполнения затяжки вам понадобится лишь один инструмент — динамометрический ключ. Он необходим для точного определения момента затяжки, что невозможно сделать без него. У большинства людей дома такого инструмента нет, так как он имеет свои особенности использования. Вы можете попробовать одолжить его у мастеров на автосервисе, но, скорее всего, это будет платно. Если вы решили приобрести динамометрический ключ, имейте в виду, что его цена начинается от 1 200 рублей или 350 гривен.

Еще один совет. Иногда недостаточно опытные «авто-эксперты» рекомендуют не использовать динамометрический ключ, а ограничиться обычным гаечным. Они утверждают, что винты нужно затягивать до предела, а покупка динамометрического инструмента — это ненужная трата денег. Можно сказать, что они не понимают всей серьезности вопроса. Поэтому, если вы хотите, чтобы процесс ремонта прошел правильно, обязательно запаситесь динамометрическим ключом.

Поэтапная инструкция

Если вы являетесь владельцем автомобиля ГАЗ 53, настоятельно рекомендуем ознакомиться с сервисным руководством для вашего транспортного средства. Возможно, у двигателя вашего ГАЗ 53 есть свои особенности в работе. Приведенные ниже инструкции подходят для всех моделей ГАЗ 53. Если вы готовы к выполнению этих действий, можете начинать. В случае замены уплотнительной прокладки или ремонта двигателя, соберите его и установите новый уплотнитель.

1. Проверьте состояние болтов головки блока цилиндров. Они должны быть в идеальном состоянии. Если на винтах обнаружены механические повреждения или деформация, их необходимо заменить. Повторное использование болтов не рекомендуется, однако, если они находятся в хорошем состоянии, их можно использовать повторно. Обратите внимание на резьбу — она должна быть чистой, как и гнезда для штифтов. Если вы заметили грязь или металлическую стружку, очистите эти элементы с помощью металлической щетки.
2. Перед затяжкой штифты следует смазать, для этого подойдет моторное масло.
3. Вставьте винты в отверстия и затяните их в соответствии с порядком, указанным на схеме. Используя динамометрический ключ, затяните все штифты с моментом 7,3 — 7,8 кГм, соблюдая при этом порядок. Если температура в помещении, где вы проводите ремонт, ниже -5 градусов, момент затяжки ГБЦ должен составлять 7,3 кГм. При температуре 20 градусов момент затяжки должен соответствовать нижнему пределу.

После выполнения этих шагов процесс затяжки винтов ГБЦ можно считать завершенным. Напоминаем, что во время такого ремонта необходимо проявлять внимательность, так как несоблюдение нюансов может привести к негативным последствиям. Чрезмерная затяжка штифтов может вызвать появление микротрещин на корпусе двигателя, что приведет к дорогостоящему ремонту. В этом случае потребуется заварка трещин или замена самой ГБЦ.

Не забывайте, что штифты должны быть качественными. Отсутствие трещин, металлической пыли и деформации — это обязательные условия, которые необходимо соблюдать во время подобных работ. Если вы не уверены в своих силах и не можете гарантировать правильность выполнения, лучше не приступайте к затяжке.

Видео «Затяжка штифтов ГБЦ»

https://youtube.com/watch?v=YsGF6eI1L34

Советы по предотвращению проблем

При затяжке головки блока цилиндров (ГБЦ) на ГАЗ-53 важно учитывать несколько ключевых аспектов, которые помогут избежать распространенных проблем и обеспечат надежную работу двигателя. Вот несколько советов, которые помогут вам в этом процессе.

1. Подготовка поверхности. Перед установкой ГБЦ убедитесь, что поверхность блока цилиндров и сама головка тщательно очищены от старого герметика, масла и грязи. Неровности и повреждения могут привести к утечкам и перегреву. Рекомендуется использовать специальный абразивный материал для шлифовки, чтобы добиться идеальной плоскости.

2. Использование нового прокладочного материала. При установке ГБЦ всегда используйте новую прокладку. Старые прокладки могут быть изношены и не обеспечат необходимую герметичность. Убедитесь, что прокладка соответствует спецификациям производителя и подходит для вашего двигателя.

3. Правильный порядок затяжки. Затяжка ГБЦ должна производиться в строгом порядке, который обычно указан в руководстве по эксплуатации. Это поможет равномерно распределить давление и избежать деформации головки. Обычно порядок затяжки начинается с центральных болтов и постепенно движется к краям.

4. Использование динамометрического ключа. Для достижения необходимого момента затяжки используйте динамометрический ключ. Это поможет избежать перетяжки или недотяжки болтов, что может привести к повреждению ГБЦ или блока цилиндров. Убедитесь, что ключ откалиброван и соответствует необходимым значениям.

5. Последовательная затяжка. Затягивайте болты в несколько этапов, постепенно увеличивая момент затяжки. Например, сначала затяните болты до половины рекомендованного момента, затем до полного значения. Это поможет избежать перекоса и обеспечит равномерное прилегание.

6. Проверка состояния болтов. Перед установкой проверьте состояние болтов крепления ГБЦ. Если они имеют следы коррозии, трещины или другие повреждения, замените их на новые. Использование поврежденных болтов может привести к их обрыву и серьезным повреждениям двигателя.

7. Учет термических изменений. После первого запуска двигателя и его прогрева рекомендуется повторно проверить затяжку болтов ГБЦ. Из-за термических изменений может произойти ослабление крепежа, что может привести к утечкам и другим проблемам.

Следуя этим рекомендациям, вы сможете избежать многих распространенных проблем, связанных с затяжкой ГБЦ на ГАЗ-53, и обеспечить надежную и долговечную работу вашего двигателя.

Частота проверки затяжки

Головка блока цилиндров (ГБЦ) на автомобиле ГАЗ-53 является важным аспектом обслуживания двигателя. Правильная затяжка ГБЦ обеспечивает герметичность соединения между головкой и блоком цилиндров, что, в свою очередь, предотвращает утечки охлаждающей жидкости и масла, а также обеспечивает оптимальную работу двигателя.

Рекомендуется проверять затяжку ГБЦ после первых 1000 километров пробега после установки новой головки или после капитального ремонта двигателя. Это связано с тем, что в процессе обкатки двигателя могут происходить изменения в геометрии соединения, что может привести к ослаблению затяжки.

Далее, в зависимости от условий эксплуатации автомобиля, проверку затяжки следует проводить каждые 10 000 — 15 000 километров пробега. Если автомобиль используется в тяжелых условиях, таких как частые перегрузки, длительные поездки по плохим дорогам или в условиях высоких температур, частоту проверки можно увеличить до каждых 5 000 — 7 000 километров.

Также стоит учитывать, что при каждом плановом обслуживании автомобиля, включая замену масла и фильтров, рекомендуется проводить визуальный осмотр на предмет утечек и проверку затяжки ГБЦ. Это поможет выявить возможные проблемы на ранней стадии и избежать более серьезных поломок в будущем.

Важно помнить, что затяжка ГБЦ должна производиться в соответствии с установленными производителем моментами затяжки и последовательностью. Неправильная затяжка может привести к деформации головки блока цилиндров и другим серьезным повреждениям двигателя.

В заключение, регулярная проверка затяжки ГБЦ является необходимой частью обслуживания автомобиля ГАЗ-53, которая способствует долговечности и надежности работы двигателя. Следуя рекомендациям по частоте проверки, можно значительно снизить риск возникновения серьезных неисправностей и продлить срок службы автомобиля.

Типичные ошибки при затяжке ГБЦ

Затяжка головки блока цилиндров (ГБЦ) является критически важным этапом в процессе сборки двигателя автомобиля ГАЗ-53. Неправильная затяжка может привести к серьезным последствиям, таким как перегрев, утечка масла или охлаждающей жидкости, а также к деформации самой головки блока. Рассмотрим типичные ошибки, которые могут возникнуть в процессе затяжки ГБЦ.

1. Неправильный порядок затяжки

Одной из самых распространенных ошибок является игнорирование установленного порядка затяжки болтов ГБЦ. Затяжка должна производиться по диагонали, начиная с центральных болтов и постепенно переходя к крайним. Это позволяет равномерно распределить давление и избежать деформации головки блока.

2. Применение неправильного момента затяжки

Каждый двигатель имеет свои рекомендации по моменту затяжки болтов ГБЦ. Использование неправильного момента может привести как к недостаточной затяжке, так и к перерасходу, что может вызвать повреждение резьбы или даже разрушение головки. Рекомендуется использовать динамометрический ключ и следовать инструкциям производителя.

3. Игнорирование состояния прокладки

Перед установкой ГБЦ необходимо тщательно проверить состояние прокладки. Использование поврежденной или изношенной прокладки может привести к утечкам и другим проблемам. Важно также убедиться, что поверхность блока и головки чистые и ровные.

4. Отсутствие предварительной подготовки

Перед затяжкой болтов необходимо убедиться, что все детали находятся в правильном состоянии. Это включает в себя проверку на наличие загрязнений, коррозии и других дефектов. Неподготовленные поверхности могут привести к неправильному распределению давления и, как следствие, к утечкам.

5. Пренебрежение этапами затяжки

Затяжка ГБЦ часто выполняется в несколько этапов. Пренебрежение этим процессом может привести к неравномерному распределению усилия и, как следствие, к деформации головки. Рекомендуется выполнять затяжку в два или три этапа, постепенно увеличивая момент затяжки до рекомендованного значения.

6. Неправильный выбор смазки

Некоторые механики могут игнорировать необходимость смазки резьбы болтов. Использование неподходящей смазки или ее отсутствие может привести к неправильному моменту затяжки. Рекомендуется использовать специальную смазку, предназначенную для резьбовых соединений, чтобы обеспечить точность затяжки.

Избегая этих распространенных ошибок, можно значительно повысить надежность и долговечность двигателя ГАЗ-53. Правильная затяжка ГБЦ — это залог успешной работы всего агрегата и его долгосрочной эксплуатации.
