Затяжка болтов головки блока цилиндров (ГБЦ) — важный процесс, влияющий на надежность и эффективность двигателя. Неправильная затяжка может вызвать утечки, перегрев и повреждения. В статье рассмотрим порядок затяжки болтов ГБЦ, объясним момент затяжки и его влияние на работу мотора. Также будут схемы, фото и видеообзоры для лучшего понимания процедуры.

В каких случаях нужна?

Некоторые водители не осознают важность соблюдения последовательности и регулировки момента затяжки болтов головки блока цилиндров (ГБЦ). Важно понимать, что неправильный подход может привести к серьезным проблемам в работе двигателя. Это критически важно, особенно для тех, кто предпочитает самостоятельно заниматься ремонтом своего автомобиля, а не обращаться в сервисные центры.

Перед тем как перейти к вопросу о порядке натяжения элементов ГБЦ, стоит отметить, что каждый двигатель имеет свои уникальные параметры затяжки. Таким образом, для разных автомобилей этот коэффициент будет отличаться.

Некоторые водители полагают, что если они уже занимались ремонтом двигателя или затягиванием его компонентов, то у них достаточно опыта. Однако следует помнить, что данная процедура должна выполняться строго в соответствии с установленными параметрами для конкретного двигателя. Эти данные можно найти в руководстве по эксплуатации вашего автомобиля.

Процедура затяжки необходима для предотвращения образования конденсата и влаги в местах соединения ГБЦ с блоком. Также она актуальна в случае утечки масла, что является довольно распространенной проблемой. Кроме того, необходимость затягивания болтов возникает при ремонте двигателя или замене прокладки ДВС, а также когда нарушена структура блока цилиндров.

Важно отметить, что на момент натяжения влияют несколько факторов. Если вы решите выполнить эту процедуру самостоятельно, учтите следующее:

• Качество и смазка отверстий, а также самих винтов. Если отверстия сухие или недостаточно смазаны, обязательно выполните смазку. Для этого лучше использовать невязкие моторные жидкости.
• Обратите внимание на состояние резьбы и элементов, которые в нее входят. Если детали двигателя повреждены, а резьба загрязнена, лучше отложить натяжку. Это может привести к снижению коэффициента силы сжатия прокладки и, в конечном итоге, к необходимости капитального ремонта двигателя.
• Используете ли вы новые или старые болты. Если болты новые, их показатели сопротивления и момента затяжки могут быть некорректными. Опытные специалисты рекомендуют при использовании новых винтов проводить процесс затяжки после двух-трех циклов закручивания. Чтобы сделать это правильно, приложите немного усилий и затяните элемент на 50% после достижения момента затяжки.

Особенности затяжки ГБЦ с ПАРОНИТОВОЙ прокладкой

Регулировка затяжки

Если вы решили заняться затяжкой винтов головки блока цилиндров и регулировкой момента, важно придерживаться установленного порядка и последовательности. Болты, которые крепят головку блока, не должны быть ни слишком сильно затянуты, ни недостаточно. Необходимо прикладывать усилие, но без излишнего увлечения. Если у вас нет достаточного опыта, лучше обратиться за помощью к специалистам.

Интересные факты

Вот несколько интересных фактов о процессе и порядке затяжки болтов головки блока цилиндров (ГБЦ):

1. Специфический порядок затяжки: Затяжка болтов ГБЦ обычно выполняется в определённом порядке, который помогает равномерно распределить давление по всей поверхности головки. Это предотвращает деформацию и обеспечивает надёжное уплотнение между головкой и блоком цилиндров. Обычно порядок затяжки начинается с центральных болтов и постепенно переходит к краям, что напоминает схему «звезды».

2. Крутящий момент и угловая затяжка: В современных двигателях часто используется метод угловой затяжки, который подразумевает не только установку определённого крутящего момента, но и дополнительное вращение болтов на заданный угол. Это позволяет достичь более точного и равномерного натяжения, что особенно важно для высоконагруженных двигателей.

3. Материалы и технологии: Болты ГБЦ изготавливаются из высокопрочных сталей и могут иметь специальное покрытие для повышения коррозионной стойкости и уменьшения трения. Некоторые производители используют болты с эластичной резьбой, которые могут выдерживать многократные циклы затяжки и разжатия, что особенно важно для двигателей, работающих в условиях высоких температур и нагрузок.

Эти факты подчеркивают важность правильной затяжки болтов ГБЦ для обеспечения долговечности и надёжности двигателя.

Протяжка ГБЦ динамометрическим ключём

Инструменты

Хотя процесс ремонта требует индивидуального подхода, подготовка к нему осуществляется довольно быстро. Это связано с тем, что не нужно собирать целый набор инструментов. Если вы решили выполнить работу самостоятельно, вам понадобится только динамометрический ключ.

Вряд ли такой ключ можно найти в домашнем хозяйстве, поэтому его придется купить в магазине. В настоящее время средняя цена на этот инструмент составляет примерно 800 рублей (250 гривен). Это более доступный вариант. Также можно рассмотреть покупку профессионального ключа, стоимость которого начинается от 1 500 рублей (500 гривен) и выше.

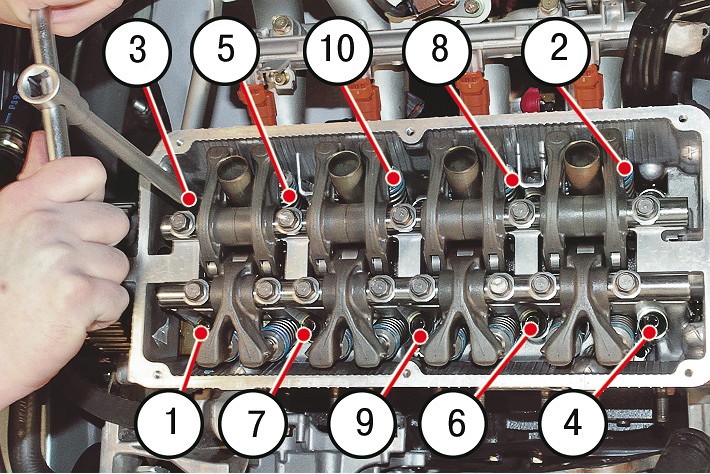

Схема затяжки

Рассмотрим процесс затяжки. Важно отметить, что данная процедура выполняется в несколько этапов, каждый из которых включает определенные действия. На первом этапе порядок действий следующий:

• Если вы не уверены в последовательности затяжки, все элементы следует зафиксировать с моментом 3,5 — 4,1 кгс*м;
• Затем необходимо закрепить эти элементы с моментом 10,5 — 11,5 кгс*м;
• Последний, одиннадцатый болт следует затянуть с моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа, он также состоит из нескольких шагов:

• В первую очередь необходимо установить момент затяжки на уровне 2,0 кгс*м;
• Далее элементы ГБЦ нужно повернуть на 90 градусов;
• После этого следует еще раз повернуть их на 90 градусов.

Этапы

Давайте рассмотрим пошаговую инструкцию по затяжке болтов. Как уже упоминалось, она будет отличаться для каждого автомобиля. Поэтому, если вы планируете выполнить эту процедуру самостоятельно, вам обязательно понадобится сервисная книжка вашего транспортного средства. В частности, вам нужно:

• изучить процесс и схему затяжки болтов ГБЦ для вашего автомобиля;
• знать необходимый момент затяжки для болтов ГБЦ;
• ознакомиться с штифтами, которые используются для затяжки, так как они могут иметь особую форму или другие важные особенности, которые следует учитывать.

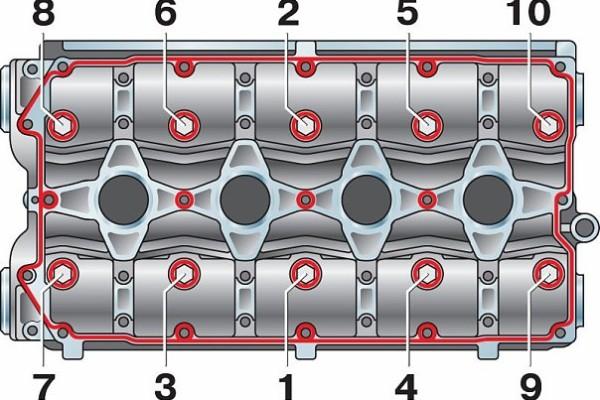

Как уже упоминалось, процесс затяжки штифтов ГБЦ выполняется в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

1. Все регулировочные штифты необходимо затянуть до момента 2,0 кгс*м.
2. Затем эти же болты нужно закрепить, при этом момент затяжки должен составлять около 8 кгс*м.
3. Все болты следует провернуть, но не более чем на 90 градусов.
4. После этого нужно довернуть штифты, не превышая угол в 90 градусов.

Видео «Затягивание штифтов блока цилиндров»

https://youtube.com/watch?v=YsGF6eI1L34

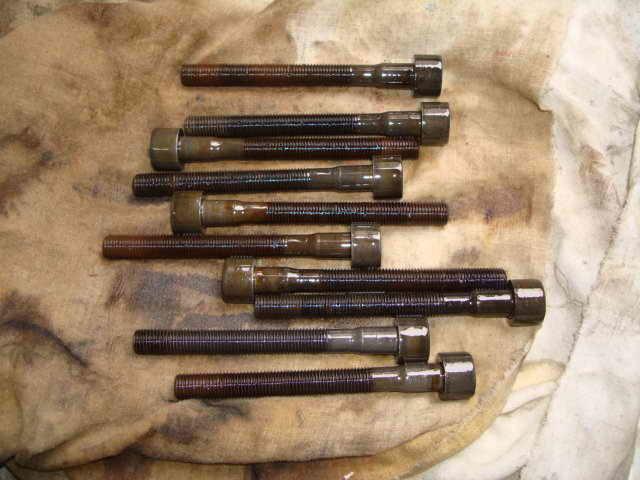

Типы болтов ГБЦ

Болты головки блока цилиндров (ГБЦ) играют ключевую роль в обеспечении надежного соединения между головкой блока и блоком цилиндров. Они должны выдерживать значительные нагрузки и обеспечивать герметичность в процессе работы двигателя. Существует несколько типов болтов, используемых для крепления ГБЦ, каждый из которых имеет свои особенности и области применения.

Первый тип — это стандартные болты. Они изготавливаются из высокопрочной стали и имеют резьбу по всей длине. Стандартные болты часто используются в двигателях с низкой и средней мощностью. Их главная особенность заключается в том, что они могут быть повторно использованы после демонтажа, однако это не всегда рекомендуется, так как со временем они могут терять свои механические свойства.

Второй тип — это болты с предварительной натяжкой. Эти болты имеют специальную конструкцию, позволяющую им выдерживать более высокие нагрузки. Они часто используются в высокопроизводительных двигателях, где требуется высокая степень надежности соединения. Болты с предварительной натяжкой обеспечивают равномерное распределение нагрузки по всей поверхности соединения, что снижает риск возникновения трещин и деформаций.

Третий тип — это болты с эластичной резьбой. Они имеют специальное покрытие, которое позволяет им сохранять свои свойства даже при значительных колебаниях температуры и давления. Эти болты часто применяются в современных двигателях, где важна высокая степень герметичности и долговечности соединения.

Четвертый тип — это болты с термической обработкой. Они проходят специальную обработку, которая увеличивает их прочность и устойчивость к коррозии. Такие болты используются в условиях повышенной температуры и агрессивной среды, что делает их идеальными для спортивных и гоночных автомобилей.

При выборе болтов для ГБЦ важно учитывать не только их тип, но и характеристики, такие как прочность, устойчивость к коррозии и возможность повторного использования. Правильный выбор болтов обеспечит надежность и долговечность работы двигателя, что в свою очередь влияет на его производительность и экономичность.

Ошибки при затяжке и их последствия

Затяжка болтов головки блока цилиндров (ГБЦ) является критически важным этапом в процессе сборки двигателя. Неправильная затяжка может привести к серьезным последствиям, включая утечки масла и охлаждающей жидкости, а также к деформации головки блока и даже к поломке двигателя. Рассмотрим основные ошибки, которые могут возникнуть при затяжке болтов ГБЦ, и их возможные последствия.

Одной из самых распространенных ошибок является недостаточная затяжка болтов. Это может произойти, если механик не соблюдает рекомендованные производителем моменты затяжки или не использует динамометрический ключ. В результате недостаточной затяжки может произойти ослабление соединения, что приведет к утечкам и потере компрессии в цилиндрах. Со временем это может вызвать серьезные повреждения двигателя, такие как трещины в головке блока или повреждение прокладки.

На противоположной стороне спектра находится чрезмерная затяжка болтов. Эта ошибка также может иметь катастрофические последствия. Чрезмерная затяжка может привести к деформации головки блока цилиндров, что сделает ее непригодной для дальнейшего использования. Кроме того, это может вызвать повреждение резьбы на болтах или в отверстиях блока, что потребует замены как болтов, так и, возможно, самой головки блока.

Еще одной распространенной ошибкой является неравномерная затяжка болтов. Если затяжка производится неравномерно, это может привести к перекосу головки блока, что также может вызвать трещины и утечки. Для предотвращения этой проблемы необходимо следовать установленной последовательности затяжки, которая обычно указана в руководстве по ремонту конкретного двигателя.

Также стоит отметить, что использование старых болтов вместо новых может привести к проблемам. Болты, которые уже были использованы, могут потерять свои механические свойства и не обеспечивать необходимую затяжку. Это может привести к ослаблению соединения и, как следствие, к утечкам и повреждениям.

Наконец, не стоит забывать о важности подготовки поверхности. Неправильная очистка и подготовка поверхности головки блока и прокладки могут привести к неравномерному распределению давления и, как следствие, к утечкам. Перед затяжкой необходимо убедиться, что все поверхности чистые и свободные от загрязнений.

В заключение, ошибки при затяжке болтов ГБЦ могут иметь серьезные последствия для работы двигателя. Чтобы избежать этих проблем, необходимо строго следовать рекомендациям производителя, использовать правильные инструменты и внимательно следить за процессом затяжки.

Рекомендации по обслуживанию и проверке состояния болтов

Обслуживание и проверка состояния болтов головки блока цилиндров (ГБЦ) являются важными аспектами, которые напрямую влияют на надежность и долговечность двигателя. Правильная затяжка болтов ГБЦ обеспечивает герметичность соединения и предотвращает утечки масла и охлаждающей жидкости, а также минимизирует риск перегрева и повреждения двигателя.

Первым шагом в процессе обслуживания является регулярная проверка состояния болтов. Важно обращать внимание на следующие аспекты:

• Визуальный осмотр: Осмотрите болты на наличие видимых повреждений, таких как трещины, коррозия или износ. Если вы заметили какие-либо дефекты, болты необходимо заменить.
• Проверка на затяжку: Используйте динамометрический ключ для проверки момента затяжки болтов. Неправильный момент затяжки может привести к ослаблению соединения или его повреждению.
• Проверка на растяжение: При необходимости проведите измерение длины болтов. Если болты растянулись, их следует заменить, так как они могут не обеспечить необходимую затяжку.

При замене болтов ГБЦ рекомендуется использовать только оригинальные или сертифицированные детали, так как они обеспечивают необходимую прочность и долговечность. Также стоит учитывать, что многие производители автомобилей рекомендуют замену болтов при каждом снятии ГБЦ, так как повторное использование может привести к снижению их эффективности.

Кроме того, перед установкой новых болтов необходимо тщательно очистить резьбовые отверстия в головке блока цилиндров от старого герметика и загрязнений. Это обеспечит правильное сцепление и предотвратит возможные утечки.

Важно также следовать рекомендациям производителя по порядку и моменту затяжки болтов. Обычно затяжка выполняется в несколько этапов с последовательным увеличением момента. Это позволяет равномерно распределить нагрузку и избежать деформации головки блока цилиндров.

Наконец, после завершения процесса затяжки рекомендуется провести повторную проверку через определенное время или после первых пробегов. Это поможет убедиться в том, что соединение осталось герметичным и надежным.
