Затяжка болтов головки блока цилиндров (ГБЦ) — важный этап обслуживания двигателя ВАЗ 2108, влияющий на его работоспособность и долговечность. Правильная затяжка обеспечивает герметичность соединения, предотвращает утечки масла и охлаждающей жидкости, а также снижает риск перегрева и повреждения двигателя. В статье рассмотрим процесс и порядок затяжки болтов ГБЦ, предоставим инструкции и полезные фото и видео материалы для самостоятельного выполнения этой процедуры.

В каких случаях нужна затяжка?

Большинство российских автомобилистов не осознают, для чего необходимо выполнять эту процедуру, как правильно ее осуществлять и какой должен быть момент затяжки. Тем не менее, каждый водитель обязан понимать, что неправильные действия в этом процессе могут повредить блоку цилиндров. Поэтому к этой процедуре следует подходить с максимальной внимательностью и ответственностью.

Несколько лет назад производители автомобилей требовали проводить затяжку болтов головки блока цилиндров уже при первом техническом обслуживании. Однако в настоящее время эта обязанность полностью легла на плечи водителей. Если вы владелец ВАЗ 2108, вам периодически нужно выполнять эту процедуру. В каких случаях это необходимо:

• Если в месте соединения ГБЦ с блоком цилиндров появилось масляное пятно. Это свидетельствует о возможной утечке жидкости, что может быть вызвано как износом прокладки, так и ослаблением болтов.
• Если вы проводили ремонт двигателя. Даже опытные специалисты могут допустить ошибки, поэтому владельцам ВАЗ 2108 будет полезно знать эту информацию.
• Для профилактики. Опытные автомобилисты советуют подтягивать болты не реже, чем каждые 2000 километров пробега. На практике встречаются случаи, когда в процессе эксплуатации ВАЗ 2108 болты ослабляются сами по себе.

Таким образом, если вы заметили утечку моторного масла в месте соединения головки с блоком цилиндров, в первую очередь стоит проверить момент затяжки болтов.

Порядок обтяжки гбц ВАЗ 8-клапанный двигатель

Процедура и схема

Рекомендуем вам осуществлять затяжку момента винтов, если у вас уже есть опыт в этом процессе. В дальнейшем будет представлена общая инструкция для автомобиля Лада 2108, однако важно помнить, что каждый двигатель имеет свои особенности, которые необходимо учитывать.

Интересные факты

Вот несколько интересных фактов о процессе и порядке затяжки болтов головки блока цилиндров на ВАЗ 2108:

1. Специфический порядок затяжки: Затяжка болтов головки блока цилиндров на ВАЗ 2108 осуществляется в определённом порядке, который помогает равномерно распределить нагрузку и избежать деформации головки. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним, что минимизирует риск возникновения трещин.

2. Критическая важность момента затяжки: Правильный момент затяжки болтов является ключевым фактором для обеспечения герметичности и долговечности двигателя. Для ВАЗ 2108 рекомендуемый момент затяжки составляет около 10-12 кгс·м (или 98-117 Н·м), и его необходимо строго соблюдать, чтобы избежать проблем с перегревом и утечками масла.

3. Использование специальных инструментов: Для достижения точного момента затяжки часто используются динамометрические ключи. Это позволяет механикам точно контролировать силу затяжки и предотвращать перетяжку, что может привести к повреждению как болтов, так и головки блока цилиндров.

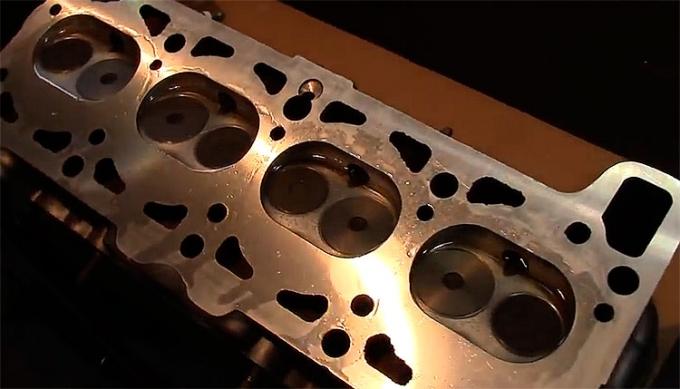

Затяжка головки блока цилиндров на двигателе 2108

Необходимый инструментарий

Для выполнения этой процедуры вам потребуется динамометрический ключ. Этот инструмент предназначен специально для точной затяжки винтов и измерения момента. Его можно найти в любом специализированном магазине, а стоимость составляет около 1 300 рублей (примерно 400 гривен).

Некоторые так называемые «специалисты» утверждают, что динамометрический ключ не является обязательным для этой работы. Они говорят, что вполне подойдет обычный гаечный ключ, и что закрутить винты можно «на глаз». Конечно, закрутить винты удастся, но это будет сделано неправильно, что в будущем может привести к различным проблемам.

Этапы

Если вы заметили, что качество винта головки оставляет желать лучшего, не стоит пытаться его натянуть. Лучше сразу замените его, чтобы избежать возможных неприятностей. Кроме того, перед началом работы важно проверить состояние резьбы и желательно смазать её. Учтите, что повторное использование пружинных деталей недопустимо, так как это не позволит достичь необходимого уровня натяжения.

Процесс натяжения штифтов на Лада 2108 аналогичен тому, что применяется на классических моделях автомобилей. Схема представлена ниже. Начинать следует с центральных болтов, выполняя процедуру в четыре этапа.

1. С помощью указанного инструмента затяните все болты ГБЦ с начальным моментом 2,0 кгс*м. Сначала натягиваются два центральных элемента, затем — два нижних и два верхних, расположенных по бокам от центральных болтов. Далее следует натянуть два крайних левых и два крайних правых винта, начиная с нижних. Порядок выполнения должен быть именно таким. На схеме обозначен порядок компонентов цифрами.
2. Затем, в том же порядке и с использованием того же инструмента, натяните компоненты с моментом 7,5 — 8,5 кгс*м.
3. После этого все штифты необходимо закрутить на 90 градусов.
4. В завершение их следует довернуть еще раз, снова на 90 градусов.

Видео «Правильная натяжка болтов головки блока цилиндров»

В данном видео подробно объясняется, как правильно осуществлять натяжку винтов головки блока.

ПРАВИЛЬНАЯ ЗАТЯЖКА БОЛТОВ

Типичные ошибки при затяжке болтов

При затяжке болтов головки блока цилиндров на ВАЗ 2108 важно учитывать множество факторов, чтобы избежать распространенных ошибок, которые могут привести к серьезным последствиям. Ниже перечислены типичные ошибки, которые могут возникнуть в процессе затяжки болтов, а также рекомендации по их предотвращению.

1. Неправильный порядок затяжки

Одной из самых распространенных ошибок является игнорирование установленного порядка затяжки болтов. На ВАЗ 2108 затяжка должна производиться в определенной последовательности, начиная с центрального болта и постепенно переходя к краям. Это позволяет равномерно распределить нагрузку и избежать деформации головки блока цилиндров.

2. Применение недостаточного или избыточного момента затяжки

Каждый болт имеет свой рекомендованный момент затяжки, который необходимо строго соблюдать. Использование недостаточного момента может привести к ослаблению соединения, в то время как избыточный момент может вызвать повреждение резьбы или даже разрушение болта. Рекомендуется использовать динамометрический ключ для точного контроля момента затяжки.

3. Игнорирование состояния болтов

Перед затяжкой необходимо тщательно проверить состояние болтов. Если они имеют признаки коррозии, трещины или другие повреждения, их следует заменить. Использование поврежденных болтов может привести к их обрыву или ослаблению соединения в процессе эксплуатации.

4. Отсутствие смазки на резьбе

Некоторые механики забывают о необходимости смазки резьбы болтов. Это может привести к неправильному распределению момента затяжки и, как следствие, к повреждению болтов или головки блока. Рекомендуется использовать специальную смазку для резьбы, чтобы обеспечить плавное закручивание и избежать заедания.

5. Пропуск этапов затяжки

Затяжка болтов головки блока цилиндров обычно выполняется в несколько этапов, с постепенным увеличением момента. Пропуск одного из этапов может привести к неравномерной затяжке и, как следствие, к деформации головки. Важно следовать инструкции и выполнять все этапы затяжки.

6. Неправильная температура двигателя

Затяжка болтов должна проводиться на холодном двигателе. Если двигатель был прогрет, это может привести к изменению размеров деталей и, как следствие, к неправильной затяжке. Рекомендуется подождать, пока двигатель остынет, прежде чем приступать к затяжке болтов.

Избегая этих распространенных ошибок, вы сможете обеспечить надежное и долговечное соединение головки блока цилиндров, что в свою очередь положительно скажется на работе двигателя вашего автомобиля ВАЗ 2108.

Рекомендации по обслуживанию после затяжки

После завершения процесса затяжки болтов головки блока цилиндров на ВАЗ 2108 важно уделить внимание нескольким ключевым аспектам, чтобы обеспечить надежную работу двигателя и избежать возможных проблем в будущем.

1. Проверка на наличие утечек: После затяжки болтов рекомендуется тщательно осмотреть область головки блока цилиндров на предмет утечек масла или охлаждающей жидкости. Утечки могут свидетельствовать о недостаточной затяжке или повреждении прокладки. Если обнаружены утечки, необходимо устранить проблему, прежде чем продолжать эксплуатацию автомобиля.

2. Пробный запуск двигателя: После завершения всех работ и проверки на утечки следует произвести пробный запуск двигателя. Важно внимательно следить за его работой, обращая внимание на шумы, вибрации и стабильность работы на холостом ходу. Если двигатель работает нестабильно, это может указывать на неправильную затяжку или другие проблемы.

3. Контроль температуры: После запуска двигателя необходимо следить за его температурой. Перегрев может быть признаком неправильной установки головки блока или проблем с системой охлаждения. Важно, чтобы температура двигателя находилась в пределах нормы, что позволит избежать серьезных повреждений.

4. Повторная проверка затяжки: Рекомендуется провести повторную проверку затяжки болтов головки блока цилиндров через 500-1000 км пробега. Это позволит убедиться в том, что болты не ослабли и головка блока надежно закреплена. Если обнаружится ослабление, необходимо повторно затянуть болты в соответствии с установленными рекомендациями.

5. Регулярное обслуживание: После выполнения всех вышеуказанных действий важно продолжать регулярное обслуживание автомобиля. Это включает в себя проверку уровня масла и охлаждающей жидкости, а также контроль состояния прокладки головки блока цилиндров. Заблаговременное выявление и устранение проблем поможет избежать серьезных поломок и продлить срок службы двигателя.

Следуя данным рекомендациям, можно значительно повысить надежность работы двигателя ВАЗ 2108 и избежать неприятных ситуаций, связанных с утечками и перегревом. Правильное обслуживание после затяжки болтов головки блока цилиндров является залогом долгой и стабильной работы автомобиля.

Частота проверки затяжки болтов

Частота проверки затяжки болтов головки блока цилиндров на ВАЗ 2108 является важным аспектом обслуживания двигателя, который напрямую влияет на его надежность и долговечность. Рекомендуется проводить проверку затяжки болтов после первых 1000 километров пробега после установки новой головки блока или после капитального ремонта. Это связано с тем, что в процессе обкатки двигателя могут происходить изменения в геометрии и температурном режиме, что может привести к ослаблению затяжки болтов.

После первой проверки затяжки, дальнейшие проверки следует проводить через каждые 10 000 километров пробега. Это позволит своевременно выявить возможные проблемы и предотвратить серьезные повреждения двигателя. Также стоит учитывать, что частота проверки может варьироваться в зависимости от условий эксплуатации автомобиля. Например, если автомобиль используется в тяжелых условиях (частые перегревы, высокие нагрузки), то проверку затяжки следует проводить чаще.

При проверке затяжки болтов необходимо использовать динамометрический ключ, который позволяет точно измерять усилие затяжки. Это важно, так как недостаточная или чрезмерная затяжка может привести к повреждению как головки блока, так и блока цилиндров. Рекомендуемое значение затяжки для болтов головки блока цилиндров ВАЗ 2108 составляет 20-25 Нм для первого этапа и 60-70 Нм для второго этапа затяжки.

Кроме того, стоит обратить внимание на состояние болтов. Если на них имеются следы коррозии или механические повреждения, их следует заменить. Также важно следить за состоянием прокладки головки блока, так как ее повреждение может привести к утечкам охлаждающей жидкости и масляным потерям, что также требует проверки затяжки болтов.

В заключение, регулярная проверка затяжки болтов головки блока цилиндров является важной частью технического обслуживания автомобиля ВАЗ 2108. Это поможет избежать серьезных поломок и продлить срок службы двигателя, обеспечивая его надежную и стабильную работу.
