Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

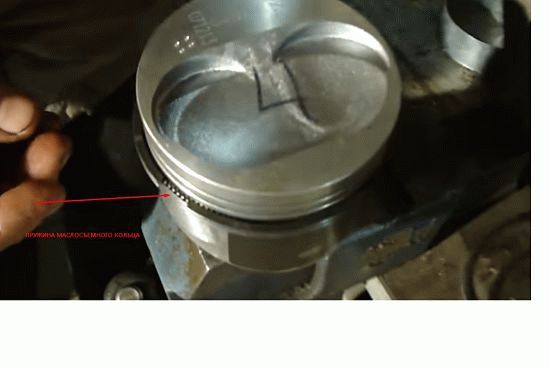

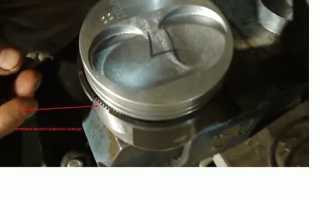

Пружина маслосъемного кольца

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Для более правильной и легкой установки поршня на место, коленчатый вал установите в такое положение, при котором поршень должен быть в нижней точке.

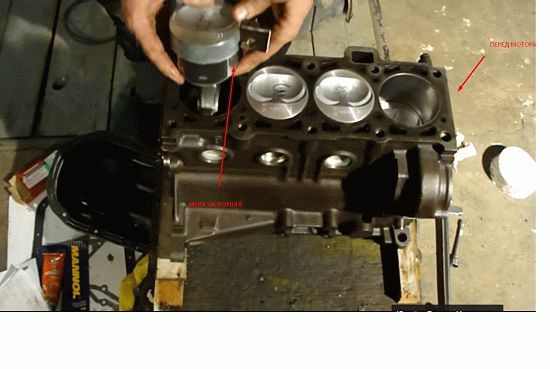

На поршне сверху есть специальная метка, которую нужно повернуть в сторону «передка» двигателя.

Важно! Передняя часть мотора — это не всегда перёд автомобиля. Двигатель в некоторых машинах расположен поперечно моторного отсека.

Метка на поршне

Устанавливать поршень нужно ровно, ориентируясь на соседние поршни, которые установлены ранее (или еще не сняты).

С помощью молоточка легкими постукиваниями добейтесь равномерного прилегания обжимного устройства к гильзе моторного блока. Когда «обжимка» плотно и равномерно прилегла к краю гильзы, нужно торцевой стороной молотка (чем он мягче, тем лучше), несильными, но уверенными постукиваниями осаживаем поршень в гильзу.

По смазанной маслом «обжимке» поршень с кольцами легко и уверенно «проскакивают» в цилиндр, затем несильными ударами торца молотка «проталкиваем» поршень в его нижнюю точку до упора.

После того как поршень встал на место и мастер убедился в правильности установки, принимайтесь за окончательное крепление шатуна на коленчатом валу.

Перевернув двигатель (а делать это лучше на специальном приспособлении), начинаем процесс крепления шатуна. Убедившись, что шатун и вкладыш сидят на своем месте (на шейке коленвала), приступаем к окончательному процессу крепления.

Чтобы правильно затянуть болты шатуна, нужно сначала наживить и накрутить болты крепления от руки, пальцами слегка затянуть (насколько хватит «здоровья»). Дальше, если придерживаться правил, воспользуйтесь динамометрическим ключом, который позволит вам затянуть болты надежно, но без «фанатизма», который потом может отразиться на работе двигателя.

Момент затяжки гаек должен соответствовать 50-ти ньютон метрам, соответствующая шкала имеется на каждом таком ключе, а в современных вариантах динамометрических ключей она бывает даже электронной. Затяжку гаек проводите постепенно и равномерно, сначала немного, одну гайку, потом вторую, и так до момента в 50 Нм.

В итоге установленный на шатун бугель должен выглядеть вот так.

После этих процедур ОБЯЗАТЕЛЬНО! возьмите гаечный ключ и проверните коленчатый вал, чтобы проверить, не закусил ли вкладыш шейку вала.

ВАЗовский двигатель имеет не самую сложную конструкцию, поэтому почти каждому автовладельцу под силу самостоятельно заменить любую деталь мотора, сэкономив на ремонте двигателя немалую сумму из семейного бюджета. Руководствуясь нашими наставлениями, автолюбители могут самостоятельно заменить детали на только в двигателе, а и в любой части автомобиля.

Не забывайте, что процесс ремонта проводят на чистом двигателе, исправным инструментом, с применением оригинальных запчастей и материалов (смазок, масел, и т. д). Работа должна проводиться в хорошо освещенном помещении, чтоб было четко видно метки и обозначения на деталях.

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Как самому заменить поршневые кольца в двигателе

Поршневые кольца требуют замены, как правило, независимо от пробега автомобиля. В основном зависит эта процедура от качества заливаемого в двигатель масла, частоты его замены и т. п. Узнаем для начала, а какие же симптомы укажут на выход их из строя?

СИМПТОМЫ, УКАЗЫВАЮЩИЕ НА ИЗНОС ПОРШНЕВЫХ КОЛЕЦ

Автомобиль стал больше расходовать топлива? Это один из первых симптомов, указывающих на то, что кольца износились и требуется их замена. Дело в том, что при износе поршневых колец снижается компрессия двигателя (об этом подробнее написано ниже). Это вынуждает водителя транспортного средства сильнее давить на газ, пытаясь заставить мотор работать как раньше. В итоге либо топливом заливаются свечи из-за переобогащённой смеси, либо излишки бензина попадают в картер.

Как правильно поменять и установить поршневые кольца? Детальный обзор

При ремонте двигателя вопрос как правильно поменять и установить поршневые кольца, является очень важным. Прежде чем рассматривать саму процедуру, стоит ознакомиться с признаками, которые указывают на необходимость такого ремонта. Иногда самой замены колец бывает недостаточно для возвращения двигателя к нормальной работе. Поэтому очень важную роль здесь играет диагностика, и правильные выводы по ее результатам.

Перед тем как правильно поменять и установить поршневые кольца

, следует пронаблюдать за общими показателями работы двигателя. Первичными признаками износа колец являются следующие симптомы:

• Двигатель потерял мощность. При нажатии на педаль акселератора, и попытках разогнать автомобиль, двигатель отказывается реагировать, троит и не тянет;
• Увеличился расход моторного масла. При износе маслосъемных колец, масло попадает в камеру сгорания и выбрасывается в выхлопную систему;
• Чрезмерное потребление топлива. Симптом является прямым наследником снижения компрессии. Двигатель теряет эффективность, и как результат, увеличивается расход горючего.

При наличии одной из этих проблем (или всех одновременно), следует обратить внимание на состояние поршневой системы.

Для замены колец, в любом случае, понадобится разборка двигателя. Тут есть 2 варианта: либо производить разборку на месте, либо демонтировать его из автомобиля. В любом случае начинать следует со снятия крышки газораспределительного механизма, и демонтажа головки блока цилиндров. Уже на этом этапе станет ясно, проводить замену колец на установленном двигателе, или же снимать его полностью.

Если гильзы находятся в нормальном состоянии

, и на них отсутствует значительная выработка, то можно ограничиться заменой колец.

После демонтажа поршней с шатунами можно приступать к удалению старых колец. Для этого можно использовать специальное приспособление, или же просто аккуратно выломать их, избегая при этом повреждений поршня. Обломки колец можно использовать для очистки посадочных каналов от нагара и отложений. Если этого не сделать, то новые кольца могут просто не поместиться.

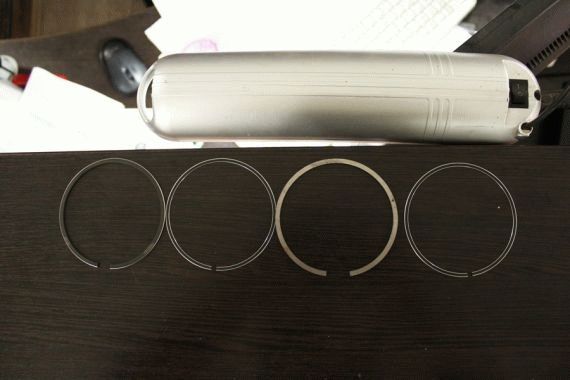

К покупке новых колец стоит отнестись с особым вниманием. Нормальные качественные комплекты колец должны быть от рекомендованной фирмы, тщательно упакованы, и иметь в наличии краткое руководство по маркировке и установке. Если приобретенные кольца просто завернутые в кусок бумаги, то о качестве таких запчастей говорить не приходится.

Далее можно приступать к установке новых колец. При установке очень важно соблюдать последовательность. Первым всегда одевается маслосъемное кольцо, затем компрессионные. Также желательно соблюдать положение кольца в отношении «верх-низ». При наличии в канавках поршней специальных фиксаторов, следует придерживаться равномерного распределения замков по всей окружности.

Например

, в поршне с тремя компрессионными кольцами, замки должны располагаться на 120 друг от друга. Все соответствующие последовательности и порядок можно посмотреть на маркировках колец, и на инструкции от завода-изготовителя.

Для более качественной и правильной установки следует пользоваться специальным приспособлением. Их можно найти в автомобильных магазинах. Желающие сэкономить проводят монтаж колец вручную, пользуясь подручными материалами и инструментами. При этом экономия получается сомнительная, так как очень часто при такой установке кольца ломаются, что ведет за собой необходимость покупки нового комплекта.

Также часто без использования приспособления может быть нарушена правильная геометрия колец. Это означает, что при чрезмерном усилии устанавливаемое кольцо становится овальным. При этом оно полностью теряет свои свойства плотного прилегания к гильзе цилиндра. Результаты такого ремонта могут оказаться пустой тратой времени.

Когда все кольца на своих местах, можно приступать к обратной сборке поршневой системы и остальных деталей двигателя. Очень ответственным моментом в вопросе о том, как правильно поменять и установить поршневые кольца при сборке, является процедура усадки поршней в гильзы цилиндров.

С помощью специального приспособления кольца вжимаются в канавки, и поршень погружается на свое место. При этом нужно быть очень аккуратным, и не повредить кромку гильзы.

Это интересно: Как почистить карбюратор на скутере

Также следует обратить внимание на правильное положение поршня и шатуна относительно коленчатого вала. Вся последующая сборка силового агрегата и навесного оборудования производится в порядке, обратном разборке.

Процедура установки

Фирменные изделия проверенных производителей имеют удобную маркировку, благодаря которой понятно, как правильно установить поршневые кольца. На одной из сторон написано «TOP», что на английском означает «верх». Эта сторона должна быть направлена к камере сгорания или верхней части поршня.

Это интересно: Как почистить свечи зажигания от нагара

Обозначение на сторонах колец

Если никакой надписи не обнаружилось, то должна быть проточка по всему диаметру. Такой ступенькой надо обращать кольцо вниз.

Обычно используют два метода установки. Один из них более безопасный, а второй чаще применяют или большие профессионалы или абсолютные новички. Оба подойдут для самостоятельного применения во время ремонта.

Установка с помощью металлических пластин

В первом случае понадобится нарезать несколько плоских кусочков жестянки, толщиной примерно от 0,3 до 0,5 мм. Три или четыре таких листа располагают по диаметру поршня. На них надеваются кольца. И опускаются до уровня прорези. Потом оправка для поршневых колец из пластин вынимается, и колечко садится в нужный паз. Способ прекрасно подходит для любого мастера.

Монтаж поршневого кольца

Второй вариант требует определенного опыта и умения. Он заключается в том, что нужно пальцами развести зазор, увеличивая внутренний диаметр кольца до той степени, чтобы пропустить через него поршень и установить в нужный паз. Минусы заключаются в том, что часто неопытные слесари ломают много колец, применив большее усилие, чем нужно.

Детали и расходники:

• Маслянный фильтр
• Моторное масло
• Ветошь

Инструменты:

• Гаечный ключ торцевой трубчатый 13 мм
• Оправка для запрессовки поршневой пальца
• Оправка для сжатия поршневых колец
• Молоток
• Съемник поршневых колец
• Щуп плоский
• Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала.

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

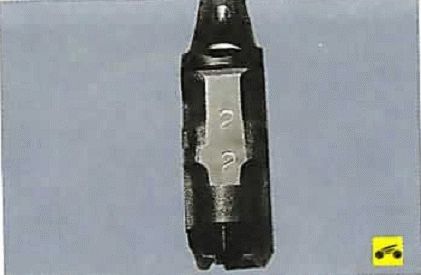

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

• 820-900 об/мин — 2 минуты;
• 1000 об/мин — 3 минуты;
• 1500 об/мин — 4 минуты;
• 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

• Качественных фото ремонта

Как заменить поршневые кольца самому

Человеческая натура так уж устроена, хочется, чтобы всё хорошее продолжалось долго. Когда у вас начинаются проблемы с запуском двигателя, появился сизый дым на выхлопе, уровень масла стремительно понижается в течение нескольких дней и растёт расход топлива – становится понятно, светлая полоса закончилась. Перечисленные признаки указывают – пора делать ремонт двигателя, скорее всего, предстоит замена поршневых колец.

Все действия по установке новых колец можно выполнить в три этапа:

arttrener › Blog › How to properly install the kit with oil-ring set on the piston

Faced with the fact that there is no normal manual for installing the kit with dial-in oilseeds. I decided to share and at the same time keep some information from this record in my blog. I did not take my photos, because and here everything is described in detail, and the rings I have the same manufacturer. And so, let’s start copying the context)))

«… Next, you need to wear the rings.

Rings took the type SM, now they are called NPREurope. Maslozemnye ring they have typing.

We check the clearance in the locks inside the cylinders.

The gap in the locks is normal. About 0.45 mm compression, and 0.35 mm set oil-removable. In the previous entry, I wrote that the clearance in the oilseed is very small and they need to be filed, but this is not so =). Unscrewing the ring to the sleeve, the clearance was about 0.35. This is done by the separator. So everything is ok.

Now we are directly dressing on the piston. You need to start with a separator, and then thin oil-removable. And only then the second compression and then the first compression. But first you need to do the following. A very important point!

Which for some reason, almost never describe. Not in manuals, not with instructions to the rings. Whatever the motor does not consume oil with ring sets, it is necessary that the rings
properly
work them
correctly orient
on the pistons. I’ll try to explain it =)

It is necessary to take in hands «noodles» and to compress, having docked the lock. Like this.

Next, you need to mark one of the sides, for example a marker. I marked the convex side on all the oil rings. Regarding the piston rings should be oriented in this way

Here is a schematic sketch of the picture for clarity.

After the dial rings are installed, the second compression rings are installed. They are cast-iron, very fragile, it is impossible to unclench them very much — they will burst. It works as a compression and partly as a removable oil. For this, they have either a recess or an end cut at an angle. There must also be an inscription «UP» or «TOP». It must be oriented towards the bottom of the piston, towards the combustion chamber. For verification, you can still focus on the undercut. If the groove is internal (by the inner diameter of the ring), then this ring should look at the combustion chamber in the direction of the combustion chamber, if the groove is on the outside diameter — then we orient this side towards the crankcase.

The upper ring is steel, I put the inscriptions up (usually write the thread on the rings), although the difference is not special.

After the rings are dressed, they need to be rotated relative to each other by 180 degrees. But not as horrible. Oil-set with respect to the locks of each other for 180gr, and relative to the lock separator for 90gr. Locks of all rings can not be oriented towards the refrigerator (towards the finger).

Therefore, orient the skirts.

I am grateful to user

SkyRider
for such a detailed description of the correct installation of piston rings with dial-in oilseeds.
