Что бы ни изобретали инженеры-двигателисты, классический поршневой двигатель не сдаёт свои позиции. Его принцип действия не меняется с момента изобретения: сжатая топливовоздушная смесь воспламеняется и толкает поршень вниз, это же порождает и две главные проблемы, стоящие перед инженером – удержание давления и сохранение работоспособности при высоких температурах.

В идеальном случае можно было бы использовать цилиндрический поршень, с микронными зазорами стоящий в цилиндре. На практике такой мотор был бы неработоспособен сразу по множеству причин:

1. Больше всего нагревается днище поршня – если стенки цилиндра легко рассеивают тепло через систему охлаждения, а прилегающая к ним юбка также имеет близкую температуру, то днище может только передавать тепло юбке и кольцам. Поэтому поршень всегда имеет близкую к конусу форму – чем ближе к днищу, тем меньше диаметр, так как тепловое расширение при работе мотора в этой зоне выше. На заре ДВС так и рассчитывалась геометрия поршня – цилиндрический поршень работал до заклинивания, зачищался в затертых местах и снова устанавливался в мотор, пока таким образом не приобретал нужную конусность.
2. Износ цилиндрического поршня, который не имеет уплотнений, привел бы к резкому росту утечек через увеличенный зазор. Поэтому используются компрессионные поршневые кольца: за счет своей упругости они прижимаются к стенкам цилиндра и обеспечивают компрессию при холодном запуске.
3. Количество смазки на стенках цилиндра после хода поршня остаётся минимальным, чтобы избежать угара масла. Чтобы «счищать» смазку со стенок цилиндра, необходимы маслосъемные кольца – основное, которое предназначается именно для этой цели, и нижнее компрессионное, которое имеет асимметричную форму и работает как бы «скребком».

Видео: Теория ДВС: Поршневые кольца (часть 2)

Функции поршневых колец

Поршневые кольца предназначены выполнять функции:

1. Герметизация поршневого пространства, с сохранением давления верхними компрессионными кольцами.
2. Отвод тепла от стенок гильзы.
3. Снижение расхода масла.

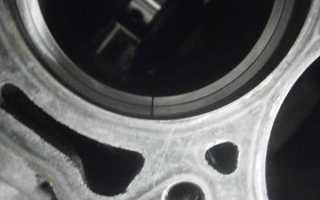

Проверка зазора в замках внутри цилиндров

Замок поршневого кольца — стык между двумя концами, которые способны сжиматься до сотых частей миллиметра. Концы имеют прямой или косой срез, при прямоугольном сечении профиля.

Укладывая кольца в канавки, стыки размещаются под углом 120° (если 3), а при двух кольцах — под 180°, что ограничивает просачивание газов, масла в картер, под поршень.

Маслосъёмные кольца предназначены снимать со стенок цилиндра излишки моторной смазки. Рассчитаны оставлять на зеркале тонкий слой плёнки, настолько малый, что измеряется микронами. Конструкция предусматривает радиальные, сквозные щели, через которые снимаемое со стенок масло сливается в картер.

Выпускаются из литого чугуна с прорезями или расширителями. Представляют два кольца (верхний, нижний), пару радиальных или осевых расширителей.

О тепловом зазоре

Поршневые кольца

Общим элементом колец считаются замки, поскольку целевая задача компенсировать тепловое расширение во время работы. Замки претерпевают давление газов, температурные нагрузки, другое инертное воздействие. Это напряжение берёт на себя мизерное расстояние между концами колец.

Для чего же нужен тепловой фактор?

Представим отсутствие зазора между пролётами мостов, железнодорожных рельсов или компенсаторов на магистральных трубопроводах. Солнечный нагрев, расширение, например металла рельсов, не имеющих зазора при укладке, приводит к неизбежному их изгибу со всеми вытекающими последствиями.

В случае с поршневыми кольцами, отсутствие стыкового зазора приводит к поломке и поршня.

Итак, свободное вращение колец исключает стыковые соприкосновения внутри канавки поршня. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева. Эта особенность способствует плотному касанию к зеркалу цилиндра.

Допускаемый интервал стыка не превышает 0,3-0,6 мм. При малом зазоре стыка, например 0,2 мм, нагретые детали способны оставлять задиры на цилиндре.

Кстати, предпочтение отдаётся деталям с косыми срезами концов. Прямые концы обладают большим давлением на стенки, что преждевременно выводит из строя гильзу, способствуя утечке масла.

Для чего нужен зазор?

Что такое тепловой зазор? Каждая деталь двигателя автомобиля, которая подвергается воздействию высоких температур, обладает таким свойством как расширение. Многие это знают еще со школы. Так вот, при расширении детали изменяются ее параметры. Таким образом, изменение размеров детали может привести к ухудшению работы других элементов механизма, находящихся плотно друг к другу, или же к их повреждению.

В случае, когда из-за теплового расширения исчезает тепловое пространство, стыковые части прижимаются друг к другу, что чревато неприятными последствиями как для самых колец, так и для работы поршня.

Тепловой зазор в замке поршневых колец – очень важная конструктивная способность, обеспечивающая нормальную работу поршневых кругов. Главным условием для нормального функционирования, есть возможность его свободного вращения в канавке. Когда оно застрянет в канаве, оно не сможет обеспечить уплотнение, а так же отвод тепла.

Почему вздуваются конденсаторы на материнской плате. Проблемы материнской платы

Вздутие конденсатора

довольно частое явление, которое случается из-за разных причин. Устраняется заменой неисправного конденсатора и диагностика окружающих цепей. В идеальном случае необходимо заменить не только
вздутый конденсатор
, но и его «соседей», даже в том случае, если они на вид исправны.

Замена вздутого конденсатора

Замена неисправного конденсатора производиться на аналогичный, с равной емкостью, можно немного больше. Тоже относится и к напряжению, оно должно быть равно или чуть больше.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Рекомендуем: Плюсы и минусы чип тюнинга дизельного двигателя

Техническое обслуживание газораспределительного механизма:

При выезде автомобиля в рейс необходимо прослушать двигатель на отсутствие стуков и вибраций при различной частоте вращения коленчатого вала двигателя.

Во время проведения ТО-1 необходимо прослушать работу двигателя, тщательно продиагностировать клапанный механизм ГРМ и отрегулировать зазоры.

Во время проведения ТО-2 производится проверка крышки распределительных шестерен и в случае вибрации подтягивается с помощью специальных болтов.

При обслуживании газораспределительного механизма двигателей автомобилей марки ВАЗ, при пробеге 2000 км, и каждые последующие 30 тыс. км требуется подтяжка гаек крепления корпуса подшипников распредвала ГРМ. А после 15 тыс. км пробега проверяют степень натяжения цепи или ремня распредвала, в случае растяжки подтягиваем. Каждые 30 тыс. км пробега регулируют тепловые зазоры между клапанами и коромыслами.

Если ремень привода ГРМ уже поношенный, существует возможность разрыва ремня, поэтому соблюдайте сроки замены ремня ГРМ заявленные производителями.

Как влияет тепловой зазор поршневых колец на расход масла

В последнее время среди производителей наблюдается тенденция к увеличению тепловых зазоров компрессионных поршневых колец. Зазоры на таких кольцах находятся в диапазоне от 1 до 2 мм. Обычно такой увеличенный зазор актуален для второго компрессионного кольца.

Дело в том, что прижим поршневых колец (как первого верхнего, так и второго компрессионного) практически полностью зависит не от степени упругости самого кольца, а от давления, которое возникает во время сгорания заряда топливно-воздушной смеси в рабочей камере. Отработавшие газы попадают в канавки на поршне, после чего оказываются на обратной стороне колец. В результате происходит увеличение прижимного усилия колец к стенке цилиндра. Наиболее сильно газы воздействуют на первое (верхнее) компрессионное кольцо, а также влияют на прижим второго компрессионного поршневого кольца.

С учетом вышесказанного необходимо отметить, что в режиме работы двигателя на холостом ходу и малых нагрузках давление газов заметно слабее по сравнению с режимом средних и максимальных нагрузок. По этой причине компрессионные поршневые кольца не так сильно прижаты к стенке цилиндра на таких режимах работы ДВС.

Следует добавить, что второе компрессионное кольцо также частично снимает масло. Получается, недостаточное давление и слабое прилегание вызывает повышение расхода моторного масла на холостых оборотах и при минимальных нагрузках на мотор.

Для уменьшения расхода масла производители выполняют увеличение тепловых зазоров поршневых колец. Через увеличенные зазоры газы даже под относительно небольшим давлением намного активнее проникают в кольцевую канавку, после чего попадают на обратную сторону кольца.

Прижим колец улучшается, герметизация камеры сгорания остается на приемлемом уровне, при этом расход масла удается снизить. Единственным недостатком увеличенного зазора колец можно считать большее количество газов, которые попадают в картер через увеличенные зазоры.

Признаки неправильной регулировки клапанов

В двигателе что-то застучало, мощность падает. Кажется, что автомобиль скоро развалится. Скорее в автосервис? Нет, подождите, может мы и сами можем что-нибудь сделать. В данной статье мы перечислим признаки плохой регулировки зазоров в клапанном механизме двигателя и расскажем как регулировать клапана двигателя.

Для чего нужна регулировка клапанов?

У автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они так и называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или, как говорят ещё в народе, клапанный.

После нагрева двигателя, его детали расширяются. Следовательно, на холодном двигателе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы, то это может привести к снижению эффективности работы двигателя и даже уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать. При больших же зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать и Вы услышите металлический стук.

Каждые 20-30 тыс.км нужно проверять и при необходимости регулировать клапана. Данные тепловых зазоров есть в любом руководстве по ремонту и обслуживанию автомобиля. Мы же приведем некоторые тепловые зазоры для отечественных автомобилей ВАЗ. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры РАЗНЫЕ!

Регулировка зазоров клапанов двигателя

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом, определенной толщины, регулировка производится поворотом регулировочных винтов коромысел (на автомобилях ВАЗ, кроме -08, -09, «десяток», — головкой регулировочного болта) в требуемую сторону.

Для того, чтобы начать регулировку, установите поршень цилиндра, который Вы собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно.После затяжки проверьте снова зазор. Зазор станет оптимальным тогда, когда щуп будет проходит в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте зазор точнее.

Затем, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать ТОЛЬКО по часовой стрелке и ТОЛЬКО за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал и за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

Регулировка клапанов на двигателях ВАЗ

Проверка зазора между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

В таких двигателях порядок регулировки клапанов следующий. Проворачиваете коленвал по часовой стрелке так, чтобы метка на звездочке распределительного вала точно совпала с меткой на корпусе подшипников. В это положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (соответственно, 8-й и 6-й кулачки).

Держите регулировочный болт рычага гаечным ключом, другим ключом ослабьте контргайку. Добейтесь необходимого зазора с помощью регулировочного болта. Затяните контргайку. Щуп должен входит в зазор с легким защемлением.

На автомобилях (а точнее в их двигателях) ВАЗ-2109, -09, -10 и т.д. тепловые зазоры регулируют с помощью регулировочных шайб. Они бывают толщиной от 3 до 4,5 мм.

После того, как Вы отрегулировали зазоры в клапанном механизме, запустите двигатель и послушайте его работу на различных режимах. При регулировке важно и то, чтобы клапаны были правильно притерты. Также клапаны не должны быть разбиты на концах и зазор во втулках не должен превышать нормальный.

Слишком большой клапанный зазор. Ремонт и обслуживание

Приводит к параллельному нагреву всех механизмов силовой установки. Сильный нагрев теплонагруженных узлов означает закономерное тепловое расширение деталей, в результате чего происходит изменение зазоров между элементами конструкции.

Увеличенный и уменьшенный зазор: последствия

Недостаточный зазор впускного клапана (клапана зажаты) не позволяет осуществить полное закрытие. Перетянутые впускные клапана в бензиновом двигателе приведут к тому, что топливно-воздушная смесь будет частично гореть во впуске. Запуск двигателя в этом случае осложняется, агрегат не развивает мощность, потребляет много горючего и т.д.

Влияние неправильной регулировки клапанов на работу двигателя

Для выпускных клапанов последствия неправильной регулировки намного серьезнее. Горячие газы из камеры сгорания будут прорываться через неплотности, вызывая прогар тарелки клапана и разрушение седла клапана. Недостаточное прилегание клапанов в дизеле может привести к значительному падению компрессии, что не позволит далее нормально эксплуатировать дизельный мотор.

Большой зазор вызывает сильные ударные нагрузки, в результате чего будет слышен резкий и частый металлический стук в области клапанной крышки, который нарастает с увеличением оборотов. В этом случае ускоряется износ механизма клапанов, и других элементов ГРМ. Если клапана не открываются полностью, тогда проходное сечение уменьшается. Это означает, что цилиндры хуже наполняются топливной смесью (воздухом в дизельном ДВС) и плохо вентилируются. Мощность двигателя при этом сильно снижается, содержание вредных веществ в отработавших газах растет.

Вполне очевидно, что от правильно отрегулированных клапанов будут зависеть не только важнейшие эксплуатационные показатели силового агрегата, но и его общий . Ручная регулировка теплового зазора клапанов является плановой процедурой, реализуется при помощи щупа, регулировочных шайб и рычагов, а также требует определенных навыков. Осуществляется такая подстройка каждые 10-15 тыс. километров. Дополнительной сложностью ручной регулировки является то, что для достижения «мягкой» работы ГРМ клапана необходимо регулировать с учетом различных температурных колебаний, а не по среднему значению. Во многих автосервисах этого не делают.

С учетом указанных сложностей в конструкции ГРМ стали применяться так называемые гидрокомпенсаторы, которые выбирают необходимый зазор автоматически.

Благодаря этому решению необходимость настраивать клапана вручную полностью исключена. Гидрокомпенсаторы теплового зазора клапанов представляют собой деталь ГРМ, которая способна самостоятельно изменять свою длину на такую величину, равную тепловому зазору.

Преимущества и недостатки использования гидрокомпенсаторов

Использование компенсаторов в устройстве клапанного механизма позволило значительно смягчить его работу, минимизировать ударные нагрузки и убрать лишний шум. Уменьшился износ деталей ГРМ, стали более точными, что увеличило ресурс двигателя, его мощность и крутящий момент. К недостаткам внедрения гидрокомпенсаторов относят появление особых требований к эксплуатации ДВС, а также определенные нюансы в момент холодного пуска.

Тепловой зазор в замке поршневых колец

Двигатель — это главная деталь в любом автомобиле. Благодаря ему машина движется вперёд и работает электроника. Поэтому так важно, чтобы каждый элемент мотора был в идеальном состоянии. В противном случае существует риск того, что машина остановится посреди дороги и откажется заводиться.

Главные элементы двигателя это цилиндры. В них двигаются поршни, и от того, насколько хорошо взаимодействуют эти детали зависит работа всей системы. Именно поэтому так важно, чтобы зазор поршневых колец чётко укладывался в норматив.

Внимание! К поршням предъявляются особенно высокие требования, так как они взаимодействуют с инертными газами.

По сути, внутри цилиндров происходит микровзрыв, который заставляет поршни двигаться в нужном направлении. В результате проворачивается коленчатый вал и вырабатывается механическая энергия.

Поэтому на зазор поршневых колец также влияет и высокая температура, которая является результатом реакции, которая происходит внутри цилиндров. По крайней мере, именно так процесс протекает в ДВС.

Вздулись конденсаторы на материнке

Компьютерная материнская плата состоит из многих встроенных компонентов, отвечающих за работоспособность всего компьютера. На ней находится и несколько конденсаторов, которые тоже являются важными звеньями в этой цепи. Сегодня мы бы хотели рассказать о причинах и последствиях вздутия этих элементов, а также наглядно продемонстрировать процедуру их замены без помощи специалистов.

Роль конденсаторов в материнской плате

Электрический конденсатор во всех приборах работает по одному и тому же принципу, однако выполняет разную роль. В системной плате он отвечает за подавление и сглаживание различных электрических помех, возникающих достаточно часто, а также выравнивает напряжение, обеспечивая стабильную работу сети. Конденсатор имеет определенную емкость, которая и определяет максимальное количество накапливаемой в нем энергии. Она сохраняется длительное время и отдается только при необходимости, как раз и обеспечивая нужную функцию, например, создание крупного электрического импульса в пределах используемой системы.

Причины вздутия конденсаторов

Каждое устройство имеет свой срок работы, а конденсатор — элемент несложный, состоящий всего из нескольких компонентов, поэтому его срок службы достаточно большой. Почти все неполадки возникают именно из-за плохого качества, но иногда влияют и внешние раздражители. Самая распространенная причина — выкипание или испарение электролита, что происходит из-за нескольких факторов:

• Плохая герметичность конденсатора. Никто не исключал брак на производстве, из-за чего некоторые элементы имеют плохую герметичность, что провоцирует быстрое испарение или протекание электролита. Вытекание можно заметить невооруженным глазом, обратив внимание, что на плате скапливается жидкость в крошечных количествах. После достижения критического минимума вещества и происходит вздутие.
• Высокие температуры внешней среды. Как известно, при работе компьютера выделяется достаточно большое количество тепла, идет оно от всех подключенных комплектующих, но в разных количествах. При повышении температуры выше 45 градусов начинается испарение жидкого вещества, а также может плавиться и сам конденсатор, что в скором времени вызовет его взрыв или вздутие.
• Высокие температуры внутренней среды. В других случаях проблема возникает именно из-за высоких температур внутри элемента. Чаще всего она возникает из-за несоблюдения полярности (плюса и минуса), некачественной сборки или постоянных перепадах энергии в самой цепи, например, из-за плохого либо недостаточно мощного блока питания.
• Произвольное вытекание электролита. Плохая сборка конденсатора грозит и произвольным вытеканием электролита через нижнюю или верхнюю его часть. Тогда на плате образуется жидкость коричневого или желтого цвета, а на самом элементе появляется ржавчина. Обычно при такой неполадке не происходит вздутия, но прибор уже считается нерабочим и подлежит замене.

Следствия вздутия конденсаторов

Любая поломка электрической цепи нуждается в срочной замене, ведь даже незначительный компонент может привести к полному отказу функционирования или более серьезным проблемам. В случае с конденсаторами материнская плата может продолжать стабильно работать некоторое время, если только не вздулись все присутствующие элементы. Однако часто возникает непроизвольное отключение компьютера, неполадки с запуском или другие сбои. Если вовремя не исправить поломку, из-за перепада энергии из строя может выйти не только системная плата, но и все подключенные к ней комплектующие.

Самостоятельная замена конденсаторов на материнской плате

Самостоятельную замену рассматриваемых деталей рекомендуется проводить только тем пользователям, кто ранее уже имел дело с паяльником и хорошо владеет им. Ведь задача стоит очень трудная и неправильное выполнение действий может привести к более серьезным последствиям. Если вы уверены в своих силах, рекомендуем ознакомиться с отдельным нашим материалом по осуществлению этой операции, где автор наглядно описал весь процесс, учитывая каждую деталь. В противном случае лучше немедленно обратиться в сервисный центр, чтобы заменой занялись профессионалы.

Как замерить зазор поршневых колец

На первом этапе вам нужно просто визуально осмотреть деталь. На ней не должно быть трещин или каких-либо других дефектов. Если вы заметили даже мелкое механическое повреждение элемент нужно заменить на новый.

Также не помешают некоторые профилактические процедуры. Головку поршня нужно очистить от нагара, при этом особое внимание необходимо уделить канавкам, которые находятся под кольцами. Только после этих процедур можно приступать к осмотру зазора.

Так как колец в устройстве всего три. Для каждого существуют свои параметры:

• Верхнее компрессионное 1-0.04-0,075 мм.
• Нижнее компрессионное 2-0,03-0,065 мм.
• Маслосъемное 3-0,02-0,055 мм.

При замерах будьте крайне внимательны. Для каждого кольца существует свой оптимальный размер зазора. Для большей точности воспользуйтесь микрометром. Это прибор, который позволяет с предельной точностью замерить все нужные вам параметры. Для этого существуют специальные щупы, позволяющие легко и быстро снять показания с канавок.

Рекомендуем: Регулировка фар своими руками

Устройство и принцип работы

Конструкция компрессионного кольца проста: это кольцо, имеющее зазор для того, чтобы его упругость позволяла кольцу расходиться, сохранять прижим рабочей кромки к стенкам цилиндра. Материал – высокопрочный чугун, реже – высоколегированная сталь.

Условия работы верхнего компрессионного кольца жестки: это и высокая температура, и давление. В момент воспламенения смеси давление доходит до 90 бар, температура – приближается к 1500 градусов. По мере износа цилиндра он теряет равномерность диаметра, и при каждом ходе поршня вверх-вниз кольцу приходится сжиматься и разжиматься, что способствует накоплению усталостных напряжений. Для увеличения ресурса как минимум верхнее кольцо покрывается слоем хрома, который имеет высокую твердость.

Второе компрессионное кольцо работает в более легких условиях – в этом месте поршень уже холоднее, а прямая теплопередача от раскаленных газов на него уже не действует. Поэтому оно может и не хромироваться.

Маслосъемные кольца изначально выполнялись цельночугунными, они имели две рабочие кромки с канавкой между ними. Масло, которое пропускалось нижней кромкой, собиралось верхней в эту канавку, а через радиальные отверстия в ней попадало в отверстия в юбке поршня и отводилось внутрь него. Такая конструкция имела серьезный недостаток: обе кромки работали одновременно, в изношенных двигателях, где кольцо перекашивалось вместе с поршнем, происходил прорыв масла за кольцо. Поэтому изобрели составные конструкции: в них два тонких колечка прижимаются к краям канавки пружинящим расширителем, через который и стекает внутрь поршня собранное масло. За счет малой ширины отдельных колец и их работы такая конструкция сохраняет эффективность при перекосах поршня.

Поиск данных по Вашему запросу:

Оставьте 6, Вот мы с Вами и подобрались к проблемам материнской платы компьютера. В отличие от всех остальных поломок комплектующих, в данном случае у нас в арсенале нет ни одной программы, которая могла бы ясно «сказать» что у нас — проблемы материнской платы.

Из инструментов в нашем распоряжении есть: здравый смысл, наблюдательность, умение рассуждать логически и — опыт, приходящий со временем: Поэтому, прежде чем выбрасывать на свалку вполне рабочее устройство, убедитесь хотя бы в том, что проделали все то, что будет описано в последующих статьях, освещающих проблемы материнской платы.

Итак, приступим: Очень часто причиной этих проблем являются потерявшие емкость или «вздувшиеся» конденсаторы на. Симптомы различных «глюков», связанных с вышедшими из строя конденсаторами на плате могут быть различными.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах. По завершению появится ссылка для доступа к найденным материалам

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Вздулись кондинстаторы! Способ решения проблемы!

На материнской плате вздулись конденсаторы

Вздутие конденсатора вздутие электролита, cracked capacitor -eng. Причины могут быть разнообразными, но основная — не качественный конденсатор. Нет, это не говорит о том что качественные конденсаторы не вздуваются, совсем нет, ещё как вздуваются. Но давайте разберёмся с основной причиной вздутия. Основная причина вздутия — выкипание или испарение электролита. Выкипание может происходить при высоких температурах. Стоит заметить, что это может быть как внешняя среда, которая подогревает конденсатор, так и внутренняя среда.

Сам конденсатор может греться из-за несоблюдения полярности, некачественного питания, импульсов поступающих на него, пробивания изоляционного слоя, или из-за нехватки электролита чаще всего. Также он может греться из-за не соблюдения эксплуатационных характеристик V , ёмкость , макс. Испарение электролита может происходить, если конденсатор имеет плохую герметичность.

Со временем, уровень электролита уменьшится, а оставшийся закипает, вызвав вздутие конденсатора. В некачественных конденсаторах, иногда происходит такое явление, что не происходит вздутие конденсатора, а электролит просто вытекает через его нижнюю часть жидкость коричневого или жёлтого цвета. Такой конденсатор тем более подлежит замене, можно считать что он уже не работает.

Если на верхней части конденсатора есть следы коррозии , значит часть электролита просочилась через верхнюю часть, а значит она не герметична. Естественно вздутые конденсаторы подлежат срочной замене. Потребуется конденсатор с такой же ёмкостью или больше, но не меньше. То же самое касается напряжения. В любом случае, если конденсатор вздулся, лучше поставить более мощный на его замену. Паяльником отпаиваем ножки предыдущего конденсатора, лучше взять мощный паяльник.

Иголкой или тонким шилом прочищаем дырочки под контакты. Вставляем конденсатор и припаиваем с тыльной стороны. Стоит заметить что нужно соблюдать полярность , если она есть. При несоблюдении полярности можно сымитировать небольшой взрыв. Даём остыть и отрезаем лишнее. Hi-Tech справочник. Новости железа, софта, гаджетов Hardware новости Software новости Гаджеты, устройства, новинки смартфонов и кпк.

Выбор комлектующих и устройств Hi-Tech справочник Обратная связь. Вздутый конденсатор. Причины выхода из строя конденсаторов и их замена. Причины вздутия конденсаторов. Бытует мнение, что вздутие — удел только электролитических конденсаторов, но это не так. Полимерные конденсаторы тоже вздуваются и раскрываются. Замена вздутого конденсатора. Как избежать вздутия конденсаторов.

Чтобы избежать вздутия конденсаторов: Используйте качественные конденсаторы. Не позволяйте конденсаторам нагревать до температуры более 45 градусов следите за температурой окружающей их среды.

Разместите их подальше от горячих радиаторов. Используйте качественные входные, сетевые фильтры если конденсаторы вздуваются в блоках питания компьютера. Используйте качественные блоки питания если конденсаторы вздуваются на материнской плате компьютера. Соблюдение этих простых правил, убережёт вас от преждевременного выхода из строя конденсаторов. Предыдущая запись Следующая запись.

Войти Логин Пароль Запомнить. Войти без регистрации через:. Другие Новости Британская армия планирует использовать геймеров, в качестве операторов военной техники Oculus Rift — что это? Hardware новости Software новости Гаджеты, устройства, новинки смартфонов и кпк.

Если компьютер не включается или основные неисправности компьютера

Вот мы с Вами и подобрались к проблемам материнской платы компьютера. Из инструментов в нашем распоряжении есть: здравый смысл, наблюдательность, умение рассуждать логически и — опыт, приходящий со временем : Поэтому, прежде чем выбрасывать на свалку вполне рабочее устройство, убедитесь хотя бы в том, что проделали все то, что будет описано в последующих статьях, освещающих проблемы материнской платы. Итак, приступим : Очень часто причиной этих проблем являются потерявшие емкость или «вздувшиеся» конденсаторы на материнской плате. Симптомы различных «глюков», связанных с вышедшими из строя конденсаторами на плате могут быть различными.

Бывает, что конденсаторы вытекают не на материнской плате, а на блоке не «текут» и не вздуваются, в отличие от дешевых безымянных. болвана последствиям – от деформации материнской платы до.

Простой ремонт материнской платы по перепайке конденсаторов

Если Ваш компьютер не включается, то есть вентиляторы не запускаются и лампочки не горят, а компьютер даже БИОС не отображает, первое, что нужно проверить — это блок питания. Правда, бывают случаи, когда компьютер запускается, то есть слышен шум вентиляторов, но информация на монитор не подается. В этом случае, тоже может быть виноват блок питания, то есть ток поступает на материнскую плату, но не в полном объеме, и соответственно, компьютер полностью загрузится не может, поскольку все системы не обеспечиваются питанием.

Требования к тепловому зазору

Функциональные требования к тепловому зазору предусматривают:

• Отвод тепла от поршня в момент воспламенения смеси. В противном случае поршень выгорит под температурой камеры сгорания.
• Функция уплотнения поршневого пространства. Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
• Требования к маслосъёмным кругам, отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.

Параметры

Выставленные зазоры на кольцах

Установленный зазор должен соответствовать 0,6-0,3 мм, а боковой между стенкой не превышать 0,08-0,04 мм.

Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.

Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.

Зазор измеряется щупом и регламентируется величиной 0,2-0,5 мм. Для двигателей модели ВАЗ на уплотнительных кольцах предусмотрена величина 0,25-0,04 мм. Маслосъёмные имеют 0,25-0,5 мм.

Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.

Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.

Памятка

Замок на сепараторе покрашен в голубой цвет

Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.

Измерение тепловых зазоров

Убедиться в необходимости настройки можно и при помощи измерений. Проверку тепловых зазоров клапанов осуществляют всегда на холодном моторе. Для проведения операции будет нужен измерительный щуп и набор инструментов. Что войдет в данный набор, зависит от типа толкателя клапана.

Если зазоры регулируются посредством винта, то нужен накидной, рожковый ключ и молоток. Если настройка клапанов в двигателе осуществляется при помощи шайб, то следует приобрести набор шайб. Последние должны быть разных размеров. Также понадобится микрометр, съемник, инструмент для замены шайб и пинцет.

Для настройки зазора коленвал следует провернуть так, чтобы кулачок на распределительном вале для выбранного клапана смотрел в другую сторону по отношению к толкателю. По последнему наносят легкие удары молотком. Затем пальцами раскачивают клапан.

Далее при помощи щупа следует измерить зазор. Делать это нужно между толкателем и клапаном. Значения измерения сверяют с номинальными размерами. Их можно найти в инструкции к автомобилю. Если величина отличается, тогда ее следует отрегулировать.

Как изменить тепловые зазоры на моторе, где регулировка осуществляется при помощи шайб? Коленчатый вал следует провернуть так, чтобы кулачок на распредвале смотрел вверх по отношению к толкателю. Далее при помощи набора щупов производится измерение зазора. Значения сравниваются с номинальными и при необходимости корректируются.

Каким он должен быть?

Поршень имеет два вида колец: компрессионные (не пропускают сгоревшие газы) и маслосъемные (снимают излишки масла со стенок цилиндра). По своей конструкции они не сплошные, а имеют разрез, который позволяет ободу не заклинивать при нагреве. Также разрез способствует упругому прижатию к стенкам цилиндра. Очень важную роль в работе колец и цилиндра имеет наличие теплового пространства в замках. Допустимый его диапазон от 0.3 до 0.6 миллиметров. Не соблюдение диапазона может привести к отсутствию и большим повреждениям в цилиндре.

Гораздо лучше цениться косой срез. Так как давление на стенки происходит равномернее за счет то, что его края немного тоньше.

Полезно знать о промежутках в замках. Иногда механики пытаются сделать тепловое пространство в замках минимальным до 0.2 миллиметров. Это не редко приводит к тому, что появляются задиры колец и цилиндров. И это естественно, так как при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и оно врезается в стенки цилиндра.

Самый простой замок с прямым разрезом имеет один недостаток – его концы имеют высокое давление на цилиндр, точнее на его стенки. Это приводит, прежде всего, к утечке масла и к преждевременному износу стенок.

Для того, чтобы подытожить вышесказанное, перечислим, какие же характеристики должны быть у поршневых колец и каков должен быть тепловой зазор поршневых колец:

1. Регуляция температуры. Это одна из важнейших функций, поскольку большая масса тепла, которое поглощается поршнем в период сгорания, будет отводиться. Если такого отвода тепла не будет – поршень расплавится за считанные секунды.
2. Давление. Основная функция состоит в том, чтобы уплотнять. И полная реализация этой характеристики возможна только при соответственном давлении. Когда давление появляется, оно влияет на поршневые круги, а они в свою очередь прижимается к стенкам цилиндра. Чтобы прижатие было равномерным – необходимо равномерное распределение и правильный зазор в поршневых кольцах.
3. Надежность и подача масла – маслосъемные. У них есть две маслосъемных перемычки, которые отвечают за необходимое количество подачи масла в размере 1-2 мкм. Если масло подается правильно – тогда расход его не большой, так же как и расход горючего. При этом будет максимально соблюдаться правило износа и срок службы будет увеличиваться.

В итоге, хотелось бы пожелать каждому автомобилисту и водителю, независимо от того, у него дизель или бензин, проверять самостоятельно или обращаться к специалистам в таком вопросе. Особенно, если речь идет об автомобилях с большим пробегом и больше 5 лет постоянной езды.

зачем и КАК регулировать КЛАПАНа?

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, а выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).

Регулировка клапанов очень важный процесс, ведь при неправильных зазорах эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

Рекомендуем: Превышение уровня масла в моторе — какие последствия может иметь

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

• двух пружинных стальных колец;
• осевого расширителя;
• радиального расширителя.

Регулировка клапанов двигателя.

Регулировка зазоров клапанов во всех двигателях внутреннего сгорания происходит по одному и тому же принципу. Независящему от. конструктивных особенностей системы ГРМ. Четырех тактные двигатели как бензиновые так и дизельные имеют одну и туже общую конструкцию. Зная общий принцип можно регулировать клапана на любом двигателе автомобиля.

Что необходимо знать при регулировке зазоров клапанов.

Порядок работы цилиндров 4 цилиндрового двигателя.

Если сработал один цилиндр. за ним в работу вступает следующий. Какой именно. зависит от конструкции двигателя. Если двигатель имеет рядное расположение цилиндров. Коленвал имеет такое строение

Сработал первый цилиндр следующий будет либо 2 либо 3

За 2 будет 4, за 3 – либо 4 либо 3

Поэтому порядок работы цилиндров 4 х цилиндрового рядного двигателя будет таким

1-2-4-3

Или таким

1-3-4-2

Другие конструкции двигателей имеют другой порядок работы цилиндров. Важно знать порядок работы цилиндров для каждого двигателя. Чтобы регулировать клапана именно того цилиндра который находится в ВМТ именно в момент сжатия.

Если мы имеем порядок работы 1-3-4-2, это значит, что сначала регулируем первый цилиндр затем 3 затем 4 затем 2

Зачем нужен зазор в замке поршневых колец?

Первоначально давайте определимся, о чем идет речь. Внешний вид поршневого кольца показан на фото ниже:

Конструктивно у ДВС внутри цилиндра перемещается поршень. Именно он воспринимает избыточное давление, возникающее при сгорании топлива, и передает его на коленвал. В этом обманчиво простом описании заложены, как минимум, несколько особенностей:

1. между стенкой цилиндра и движущимся поршнем надо выдержать зазор, позволяющий полностью использовать величину возникающего избыточного давления в камере сгорания;
2. при этом необходимо обеспечить их минимальный контакт для снижения износа деталей;
3. масло, используемое для смазки, должно создавать нормальные условия работы отдельных деталей, и в то же время надо исключить его попадание в камеру сгорания;
4. необходимо обеспечить отвод тепла от поршня на стенки блока цилиндров.

Вот все эти задачи и решают поршневые кольца. Условия, в которых им приходится работать, очень сложные – значительный нагрев и механические нагрузки. Для компенсации воздействия температуры и предусматривается зазор поршневых колец.

Что собой представляет зазор поршневых колец

Каждая деталь ДВС подвергается воздействию высокой температуры. В результате чего происходит расширение. Из-за протекания этого процесса изначальные параметры детали меняются. В наибольшей степени это влияет на элементы, которые вплотную прилегают друг к другу.

Внимание! Результатом теплового расширения является то, что пространство между частями механизмов постепенно исчезает.

Исчезновение теплового пространства негативно влияет на зазор поршневых колец. Это в свою очередь плохо сказывается на работе поршня, а значит, и всего двигателя. Чтобы вся система работала без перебоев за этим параметром нужно следить.

Тепловой зазор поршневых колец представляет собой важный конструкционный элемент, обеспечивающий нормальную работу поршневых кругов. Чтобы он нормально функционировал в канавке должно быть достаточно места для свободного вращения. Если же деталь застрянет, то о нормальном отводе тепла придётся забыть.

Важно! Ещё одно свойство поршневых колец заключается в обеспечении дополнительного уплотнения конструкции.

Приводы клапанов

В современных двигателях внутреннего сгорания существует несколько схем приводов клапанов: • Гидравлические толкатели • Роликовые рычаги • Коромысла

Гидротолкатели или гидрокомпенсаторы

Гидротолкатели или гидрокомпенсаторы зазора находятся в направляющих отверстиях ГБЦ, на одной оси отверстий клапанов. При работе двигателя, гидравлические толкатели устраняют шумы, а сам механизм газораспределения работает более плавно и мягко. При наличии гидрокомпенсаторов не нужно регулировать зазоры в клапанном механизме. Толкатель выполнен из корпуса, цилиндра, плунжера, пружины и обратного клапана.

Рокер

Роликовый рычаг, он же рокер передает усилие от кулачка распределительного вала на стержень клапана при вращении – рокер принимает на себя поступательное усилие штанги толкателя и передает это движение на стержень клапана.

Коромысло

Коромысло являет собой двуплечный рычаг – на одном конце сделан закаленный боёк которым нажимается клапан, на другом винт для регулировки теплового зазора.

В конструкции ГРМ, где установлены роликовые рычаги, есть ряд преимуществ – уменьшается трение между деталями, масса всего агрегата меньше и его габариты соответственно.
