В статье рассмотрим блок предохранителей Ford Focus 2, который защищает электрическую систему автомобиля. Проблемы с электрооборудованием, например, неработающие фары или стеклоподъемники, могут быть связаны с перегоревшим предохранителем. Предоставим пошаговую инструкцию по замене предохранителей и видео, которое поможет вам выполнить эту задачу самостоятельно, без обращения в сервисный центр.
Расположение и электросхема
У Ford Focus 2 предохранители размещены в двух различных блоках. Один из них находится в салоне автомобиля, под бардачком, а второй — в моторном отсеке. Для замены любого предохранителя разработчики предусмотрели специальный пинцет, что делает эту процедуру простой и доступной для каждого.
Схема подкапотного блока
| № | Ампер | Назначение предохранителя |
| 1 | 40 | Вентилятор для охлаждения двигателя |
| 2 | 80 | Система рулевого управления |
| 3 | 60 | ВБП № 1 |
| 4 | 60 | ВБП № 2 |
| 5 | 80 | Дополнительный обогреватель |
| 6 | 60 | Свечи накала (только для дизельных автомобилей) |
| 7 | 30 | Антиблокировочная система, насос динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны динамической стабилизации |
| 9 | 20 | Блок управления двигателем |
| 10 | 30 | Вентилятор климатической системы |
| 11 | 20 | Выключатель стартера и других устройств |
| 12 | 40 | Электрическое реле зажигания |
| 13 | 20 | Электромагнитная обмотка стартера |
| 14 | 40 | Обогрев правой части лобового стекла |
| 15 | 30 | Реле вентилятора |
| 16 | 40 | Обогрев левой части лобового стекла |
| 17 | 30 | Скрывающаяся крыша |
| 18 | 30 | Усилитель мощности |
| 19 | 10 | Система ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный обогреватель |
| 22 | 10 | Усилитель рулевого управления |
| 23 | 30 | Система омывания фар |
| 24 | 15 | Дополнительный обогреватель (для дизельных двигателей) |
| 25 | 10 | Система зажигания |
| 26 | 15 | Автоматическая коробка передач |
| 27 | 10 | Муфта кондиционера — компрессор |
| 28 | 10 | (только для дизельных автомобилей) |
| 29 | 10 | Раздельная климатическая система |
| 30 | 30 | Автоматическая коробка передач |
| 31 | 10 | Зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| 33 | 10 | Датчики кислорода (только для бензиновых двигателей) |
| 34 | 10 | Клапан охлаждения воздуха (для дизельных двигателей) |
Интересные факты
Вот несколько интересных фактов о блоке предохранителей в Ford Focus 2:
-
Местоположение блока предохранителей: В Ford Focus 2 блок предохранителей расположен в двух местах: один находится под капотом, а другой — в салоне автомобиля, под приборной панелью. Это позволяет удобно организовать распределение электрических цепей и облегчает доступ к предохранителям для замены.
-
Разнообразие предохранителей: В блоке предохранителей Ford Focus 2 используются предохранители различных типов и номиналов, что позволяет защитить разные электрические системы автомобиля, включая систему освещения, аудиосистему и системы управления двигателем. Это разнообразие помогает предотвратить повреждения в случае короткого замыкания или перегрузки.
-
Индикаторы неисправностей: Некоторые модели Ford Focus 2 имеют встроенные индикаторы, которые сигнализируют о сгоревших предохранителях. Это может значительно упростить процесс диагностики и ремонта, так как водителю не нужно проверять каждый предохранитель вручную.
Схема блока, расположенного в салоне
| № | Ампер | Назначение предохранителя |
| 100 | 10 | Электромодули |
| 101 | 20 | Управление люком, откидной крышей и сиденьями |
| 102 | 10 | Отопитель, рулевое управление, фильтр, дистанционное управление |
| 103 | 10 | Управление наружным освещением от аккумулятора |
| 104 | 10 | Электроэкономия |
| 105 | 25 | Обогрев заднего стекла |
| 106 | 20 | Система без ключа |
| 107 | 10 | Питание приборов от батареи, бортовая диагностика |
| 108 | 7,5 | Аудиосистема и навигация |
| 109 | 20 | Прикуриватель и электророзетка |
| 110 | 10 | Дневной переключатель наружного освещения |
| 111 | 15 | Бензонасос |
| 112 | 15 | Аудиосистема (питание от аккумулятора) |
| 113 | 10 | Подфарники |
| 114 | 10 | Иммобилайзер |
| 115 | 7,5 | Внешнее освещение от генератора |
| 116 | 20 | Противотуманные фары |
| 117 | 7,5 | Освещение номерного знака |
| 118 | 20 | Электрическое оборудование задней левой двери |
| 119 | 15 | Электропитание багажного отделения |
| 119 | 25 | Электропитание багажного отделения (для автомобилей с системой буксировки прицепа) |
| 120 | 20 | Электрическое оборудование задней правой двери |
| 121 | 20 | Передние |
| 122 | 10 | Подушки безопасности |
| 123 | 7,5 | Электрический обогрев зеркал |
| 124 | 7,5 | Габаритные огни и стоп-сигналы (левая сторона) |
| 125 | 7,5 | Габаритные огни и стоп-сигналы (правая сторона) |
| 126 | 20 | Система без ключа |
| 127 | 25 | Электростеклоподъемники |
| 128 | Не используется | |
| 129 | 20 | Очиститель переднего стекла |
| 130 | Не используется | |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 25 | Стоп-сигналы |
| 133 | 20 | Блокировка системы |
| 134 | 20 | Централизованная блокировка замков |
| 135 | 20 | Подсветка во время движения в дневное время |
| 136 | 15 | Насос омывателя стекол |
| 137 | 10 | Включение аварийного питания |
| 138 | 10 | Управление двигателем, акселератором и АКПП |
| 139 | 10 | Левый дальний свет |
| 140 | 10 | Правый дальний свет |
| 141 | 10 | Фонарь заднего хода |
| 142 | 15 | Левый ближний свет |
| 143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — это легкая задача, для выполнения которой не требуется много инструментов.
Что понадобиться
- щипцы;
- плоская отвертка;
- свежий предохранитель.
В подкапотном пространстве

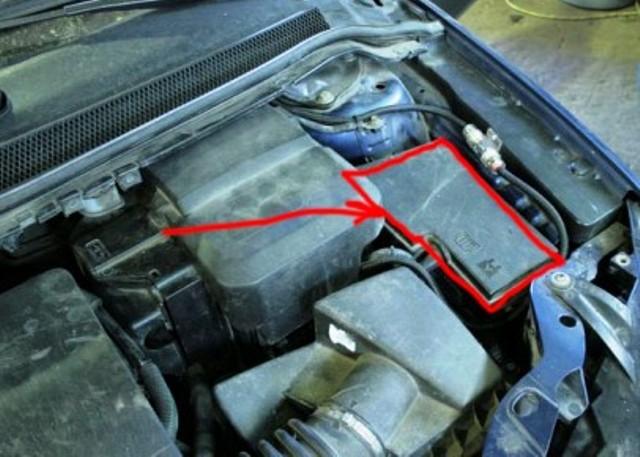

Чтобы получить доступ к предохранителям, находящимся в подкапотном пространстве Ford Focus 2, необходимо открыть капот. Блок предохранителей расположен удобно — справа от двигателя и представляет собой небольшой черный пластиковый контейнер.
Для его открытия можно использовать обычную плоскую отвертку, достаточно лишь аккуратно поддеть крышку.

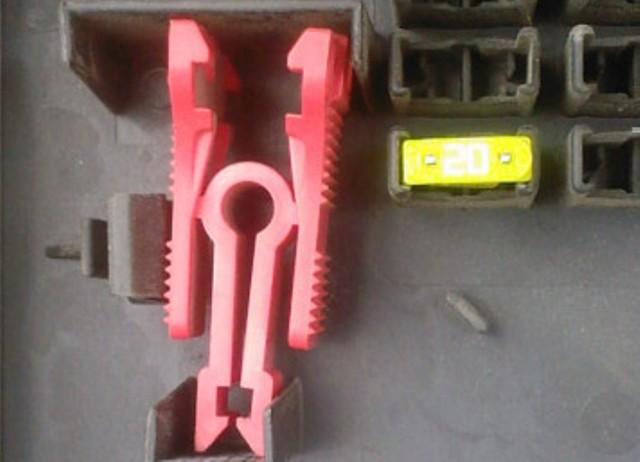

Также стоит отметить, что на внутренней стороне крышки имеется схема расположения предохранителей, а также пинцет, который пригодится для замены. Он будет необходим, когда потребуется заменить предохранители в блоке, расположенном под перчаточным ящиком.
Под бардачком

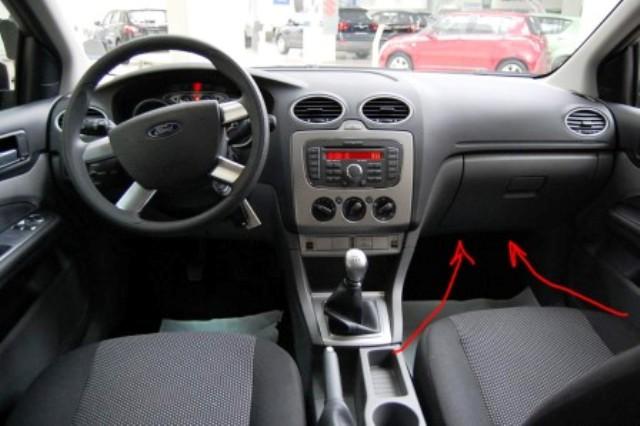

Второй блок предохранителей, расположенный под бардачком Ford Focus 2, удобно доступен. Чтобы добраться до него, необходимо аккуратно снять защитную полку, потянув ее вниз.
После того как вы повернете замочки, откроется доступ к блоку. В этом блоке нет пинцета, поэтому для замены предохранителей вам понадобится тот, который находится в подкапотном пространстве.
Перед тем как заменить предохранитель на Ford Focus 2, обязательно уточните его номинал. Если он будет превышен, это приведет к его перегоранию и размыканию цепи.
Если вы планируете провести рестайлинг своего автомобиля, который затрагивает электрическую систему, учтите, что предусмотрены свободные разъемы.
Видео «Замена электропредохранителей»
В данном видео показано, как легко и быстро получить доступ к предохранителям на Ford Focus 2 и выполнить их замену.
Типы предохранителей и их характеристики
В Ford Focus 2 используются различные типы предохранителей, которые обеспечивают защиту электрических цепей автомобиля от перегрузок и коротких замыканий. Основные типы предохранителей, применяемых в данной модели, включают в себя мини-предохранители, стандартные предохранители и предохранители типа «MAXI». Каждый из этих типов имеет свои характеристики и предназначение.
Мини-предохранители имеют компактные размеры и обычно используются для защиты менее мощных электрических цепей, таких как системы освещения, аудиосистемы и другие вспомогательные устройства. Они имеют номиналы от 5 до 15 ампер и представлены в различных цветах, что облегчает их идентификацию. Например, предохранитель на 5 ампер обычно имеет прозрачный корпус, в то время как 15-амперный предохранитель может быть красного цвета.
Стандартные предохранители имеют размеры, которые немного больше мини-предохранителей, и используются для защиты более мощных цепей, таких как системы управления двигателем и системы ABS. Номиналы стандартных предохранителей варьируются от 10 до 30 ампер. Они также имеют цветовую кодировку, что позволяет быстро определить их номинал. Например, предохранитель на 20 ампер обычно желтого цвета, а на 30 ампер — синий.
Предохранители типа «MAXI» предназначены для защиты высокомощных цепей, таких как системы питания и стартерные цепи. Эти предохранители имеют значительно большие размеры и номиналы, которые могут достигать 60 ампер и более. Они обычно используются в цепях, где требуется высокая пропускная способность, и имеют характерный яркий цвет, что делает их легко заметными.
Каждый предохранитель имеет свои характеристики, такие как максимальное рабочее напряжение и температура срабатывания. Важно выбирать предохранители с правильным номиналом, чтобы избежать повреждения электрических компонентов автомобиля. При замене предохранителей рекомендуется использовать только оригинальные или качественные аналоги, чтобы обеспечить надежную защиту электрической системы Ford Focus 2.
Кроме того, в Ford Focus 2 предусмотрены специальные места для установки предохранителей, которые расположены в нескольких блоках предохранителей. Это позволяет удобно организовать и обслуживать электрическую систему автомобиля. Важно знать, какие предохранители отвечают за какие системы, чтобы при возникновении проблем быстро определить источник неисправности.
Частые проблемы и их диагностика
Блок предохранителей в Ford Focus 2 играет ключевую роль в обеспечении надежной работы электрической системы автомобиля. Однако, как и любая другая часть автомобиля, он может столкнуться с различными проблемами. Знание о возможных неисправностях и способах их диагностики поможет владельцам автомобилей избежать серьезных поломок и обеспечить безопасность на дороге.
Одной из самых распространенных проблем является перегорание предохранителей. Это может произойти из-за короткого замыкания, перегрузки электрической цепи или неисправности подключенных компонентов. Если какой-либо из предохранителей перегорел, это может привести к отключению определенных функций автомобиля, таких как фары, стеклоподъемники или система кондиционирования. Для диагностики этой проблемы необходимо проверить все предохранители в блоке, используя мультиметр или визуально осматривая их на наличие повреждений.
Еще одной распространенной проблемой является коррозия контактов в блоке предохранителей. Влага и грязь могут накапливаться в этом узле, что приводит к плохому контакту и, как следствие, к сбоям в работе электрических систем. Для диагностики коррозии необходимо снять крышку блока предохранителей и осмотреть контакты на наличие ржавчины или окисления. Если коррозия обнаружена, рекомендуется очистить контакты специальным средством и при необходимости заменить поврежденные предохранители.
Также стоит обратить внимание на механические повреждения блока предохранителей. Удары, вибрации и неправильная установка могут привести к трещинам и другим повреждениям, что также может вызвать сбои в работе электрических систем. В этом случае необходимо визуально осмотреть блок на наличие трещин и повреждений, а при необходимости заменить его целиком.
Наконец, стоит упомянуть о проблемах с проводкой, которая соединяет блок предохранителей с другими электрическими компонентами автомобиля. Износ изоляции, обрывы проводов или плохие соединения могут привести к тому, что электрические системы будут работать нестабильно. Для диагностики этой проблемы необходимо проверить все соединения и проводку на наличие повреждений и коррозии.
В заключение, регулярная проверка блока предохранителей и его компонентов поможет предотвратить многие проблемы с электрической системой Ford Focus 2. Если вы заметили какие-либо сбои в работе автомобиля, не игнорируйте их и проведите диагностику блока предохранителей, чтобы избежать более серьезных последствий.
Рекомендации по обслуживанию блока предохранителей
Обслуживание блока предохранителей в Ford Focus 2 является важной частью ухода за автомобилем, так как он отвечает за защиту электрических цепей от перегрузок и коротких замыканий. Регулярная проверка и обслуживание блока предохранителей помогут предотвратить возможные проблемы с электрикой и обеспечить надежную работу всех систем автомобиля.
Первое, что следует сделать, это периодически проверять состояние предохранителей. Для этого необходимо открыть крышку блока предохранителей, которая обычно расположена под рулевой колонкой или в моторном отсеке. Важно убедиться, что все предохранители находятся на месте и не имеют видимых повреждений. Если предохранитель сгорел, его необходимо заменить на новый с аналогичными характеристиками.
При замене предохранителей следует соблюдать осторожность. Рекомендуется использовать только оригинальные или качественные аналоги, так как некачественные предохранители могут не обеспечить должной защиты. Также стоит обратить внимание на номинал предохранителя, который указан на его корпусе и в инструкции по эксплуатации автомобиля.
Кроме проверки предохранителей, важно следить за состоянием самого блока. Корпус блока предохранителей должен быть чистым и не иметь коррозии. Если на блоке или его контактах обнаружены следы коррозии, необходимо очистить их с помощью специального средства для удаления ржавчины или спиртового раствора. Важно также проверить, чтобы все контакты были надежно зафиксированы и не имели люфта.
Еще одной рекомендацией является регулярная проверка проводки, идущей к блоку предохранителей. Проводка не должна иметь повреждений, оголенных участков или трещин. Если вы заметили какие-либо проблемы с проводкой, лучше обратиться к специалисту для диагностики и ремонта.
Наконец, стоит помнить, что блок предохранителей может подвергаться воздействию влаги и пыли, что может привести к его повреждению. Поэтому рекомендуется периодически проверять герметичность блока и при необходимости заменять уплотнители. Это поможет избежать попадания влаги внутрь блока и продлит срок его службы.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу блока предохранителей в вашем Ford Focus 2 и избежать неприятных ситуаций, связанных с электрическими системами автомобиля.
