В статье рассмотрим блок предохранителей автомобиля Дэу Матиз, его особенности и функции, а также предоставим схемы. Знание расположения и назначения предохранителей поможет быстро заменить перегоревший элемент и избежать проблем с электропитанием. Также поделимся советами по обслуживанию и диагностике электрической системы для более безопасной эксплуатации Дэу Матиз.

Что такое предохранители и для чего нужны?

Электропредохранитель выполняет важную защитную функцию в электрической цепи. На ключевые системы автомобиля, такие как двигатель или элементы трансмиссии, предохранители не устанавливаются. Без схем и таблиц разобраться в монтажном блоке бывает довольно сложно. Порой один единственный электропредохранитель отвечает сразу за несколько систем. Наиболее значимые предохранители располагаются в блоке, который находится под капотом автомобиля Дэу Матиз.

Слово «предохранитель» уже подразумевает, что это небольшое устройство необходимо для защиты электрических цепей от возможных коротких замыканий и перегрузок, которые могут возникнуть в процессе эксплуатации автомобиля. Предохранитель подключается в электрическую цепь последовательно, поэтому, если он сгорит, водителю следует обратить на это особое внимание. Если один и тот же электропредохранитель перегорел дважды подряд, необходимо выяснить причину такого поведения устройства, изучить расположение предохранителей на Дэу Матиз и устранить возникшую проблему.

Блок предохранителей и реле, расположенный в моторном отсеке Daewoo Matiz 0.8L-1.0L МКПП и АКПП

Расположение и схема

Как и у большинства автомобилей, в Дэу Матиз реле и предохранители размещены в двух отдельных блоках. Один из них находится под капотом с левой стороны, а другой — в салоне, рядом с местом водителя. В этих блоках находятся электропредохранители и реле, которые управляют определенными электрическими цепями.

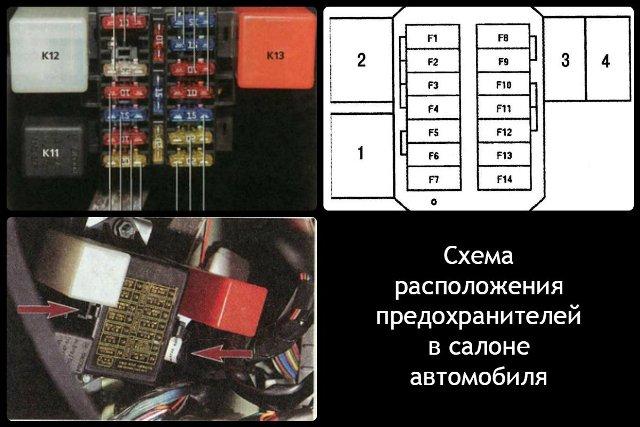

Внутри автомобиля Дэу Матиз первый монтажный блок расположен под приборной панелью слева. Для удобства работы с ним лучше всего занять положение на пассажирском сиденье, затем лечь на место водителя и немного наклонить голову к педалям, лицом к блоку — так будет максимально комфортно. Есть и альтернативный способ: открыв дверь водителя, предварительно стоит постелить что-то на порог. Затем нужно расположиться рядом с автомобилем и заглянуть под панель с приборами. Хотя этот вариант может быть не самым удобным, особенно учитывая, что данную модель часто используют женщины, он все же остается приемлемым.

Что касается монтажного блока под капотом, он удобно расположен слева от аккумулятора.

Салонный блок представляет собой небольшую черную коробку, внутри которой находятся два ряда электропредохранителей. В соответствии с электрической схемой, каждый предохранитель в автомобиле Дэу Матиз имеет свое обозначение.

• приборная панель, часы — предохранитель №1 (10 А), маркировка F1;
• аварийная сигнализация — F3;
• поворотники — F4;
• стоп-сигналы — F5;
• аудиосистема — F6;
• прикуриватель — F7;
• фонарь заднего хода — F9;
• освещение салона — F11;
• аварийка — F12;
• дверные замки — F13;
• стартер — F14 и так далее.

Подкапотный блок отвечает за:

• фары;
• звуковой сигнал;
• вентилятор радиатора и другие элементы.

Интересные факты

Вот несколько интересных фактов о блоке предохранителей в Дэу Матиз:

1. Компактность и доступность: Блок предохранителей в Дэу Матиз расположен в удобном месте, что облегчает доступ к нему для замены предохранителей. Это особенно важно для владельцев, которые предпочитают самостоятельно обслуживать свой автомобиль.

2. Разнообразие предохранителей: В блоке предохранителей Дэу Матиз можно найти предохранители различных типов и номиналов, отвечающих за разные системы автомобиля, такие как освещение, аудиосистема, системы управления двигателем и т.д. Это позволяет легко диагностировать и устранять проблемы с электрическими компонентами.

3. Система маркировки: Каждый предохранитель в блоке имеет четкую маркировку, что упрощает процесс поиска нужного предохранителя при возникновении неисправностей. На крышке блока предохранителей обычно указана схема, показывающая, какой предохранитель за что отвечает, что делает его использование интуитивно понятным даже для новичков.

Предохранители и реле. ДЭУ МАТИЗ. (М 150) 2000 по 2015 год. Что за что отвечает.

Процесс снятия и замены

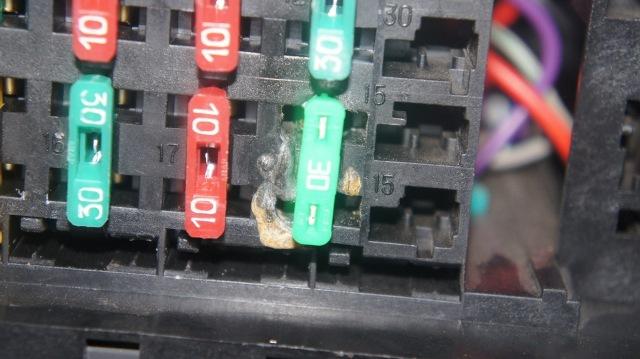

Перегорание электропредохранителя означает, что проводник, соединяющий его контакты, разорван. Обычно на каждом электропредохранителе указана максимальная величина тока, для защиты от которой он предназначен. Чтобы выполнить замену, сначала необходимо определить местоположение перегоревшего предохранителя, а затем произвести его замену. Никогда не используйте подручные средства для этой процедуры. Устанавливать следует только аналогичный предохранитель.

На всех электропредохранителях указана их номинальная токовая нагрузка. Не рекомендуется менять электропредохранитель более двух раз, если не установлена причина его перегорания. Если новый предохранитель снова перегорел, следует провести полную проверку электрической цепи, которую он защищает.

Ни в коем случае не заменяйте электропредохранитель с помощью перемычки из проволоки, известной как «жучок», так как это может привести к серьезным повреждениям электрической системы вашего автомобиля.

Видео «Все об автомобильных предохранителях»

В данном видео обсуждаются автомобильные предохранители и их местоположение.

https://youtube.com/watch?v=1zsvbUanjJw

Типы предохранителей, используемых в Дэу Матиз

В автомобиле Дэу Матиз используются различные типы предохранителей, которые обеспечивают защиту электрической системы от перегрузок и коротких замыканий. Основные типы предохранителей, применяемые в этом автомобиле, включают в себя стеклянные, миниатюрные и плоские предохранители.

Стеклянные предохранители, как правило, используются в старых моделях Дэу Матиз и имеют цилиндрическую форму. Они легко узнаваемы благодаря прозрачному корпусу, который позволяет визуально контролировать состояние предохранителя. Если проволока внутри предохранителя перегорела, это будет видно невооруженным глазом. Однако стеклянные предохранители менее устойчивы к механическим повреждениям и могут быть менее надежными в условиях эксплуатации.

Мини-предохранители, также известные как «мини-ATM», имеют меньшие размеры и используются в современных моделях Дэу Матиз. Они обеспечивают более компактное размещение в блоке предохранителей и позволяют экономить пространство. Эти предохранители также имеют цветовую кодировку, что облегчает их идентификацию и замену. Каждый цвет соответствует определенному номиналу тока, что позволяет быстро находить нужный предохранитель при необходимости.

Плоские предохранители, или «ATO», также широко используются в Дэу Матиз. Они имеют прямоугольную форму и устанавливаются в специальные гнезда в блоке предохранителей. Плоские предохранители отличаются высокой надежностью и устойчивостью к перегреву. Как и мини-предохранители, они также имеют цветовую кодировку, что упрощает процесс их замены. Плоские предохранители могут иметь различные номиналы, что позволяет использовать их для защиты различных электрических цепей автомобиля.

Важно отметить, что при замене предохранителей необходимо использовать только те, которые соответствуют номиналу, указанному в руководстве пользователя. Использование предохранителей с неправильным номиналом может привести к повреждению электрической системы автомобиля или даже к возгоранию.

Кроме того, в Дэу Матиз предусмотрены предохранители для различных систем, таких как система освещения, система управления двигателем, аудиосистема и другие. Каждый предохранитель отвечает за определенную функцию, и их правильная работа критически важна для надежности автомобиля.

В заключение, знание типов предохранителей, используемых в Дэу Матиз, а также их назначение и правильная замена помогут владельцам автомобиля избежать многих проблем, связанных с электрической системой. Регулярная проверка состояния предохранителей и их замена при необходимости – это важная часть обслуживания автомобиля, которая способствует его долговечности и надежности.

Частые проблемы и их диагностика

Блок предохранителей в Дэу Матиз играет важную роль в обеспечении безопасности электрической системы автомобиля. Однако, как и любое другое устройство, он может сталкиваться с различными проблемами. Важно знать, как диагностировать и устранять эти неисправности, чтобы избежать серьезных последствий.

Одной из самых распространенных проблем является перегорание предохранителей. Это может произойти из-за короткого замыкания, перегрузки электрической цепи или неисправности подключенных компонентов. При перегорании предохранителя, соответствующая электрическая цепь перестает функционировать. Для диагностики этой проблемы необходимо:

• Проверить предохранители на наличие видимых повреждений или обгоревших участков.
• Заменить сгоревший предохранитель на новый с аналогичными характеристиками.
• Если новый предохранитель также перегорает, следует проверить проводку и подключенные устройства на наличие короткого замыкания.

Еще одной распространенной проблемой является коррозия контактов в блоке предохранителей. Это может привести к плохому контакту и, как следствие, к сбоям в работе электрических систем. Для диагностики коррозии необходимо:

• Снять крышку блока предохранителей и визуально осмотреть контакты на наличие коррозии или окисления.
• При обнаружении коррозии, очистить контакты с помощью специального средства для удаления окислов или мелкой наждачной бумаги.
• После очистки, рекомендуется обработать контакты антикоррозийным спреем для предотвращения повторного появления проблемы.

Также стоит обратить внимание на механические повреждения блока предохранителей. Удары или вибрации могут привести к повреждению самого блока или его креплений. В этом случае диагностика включает:

• Проверку целостности блока предохранителей и его креплений.
• Убедиться, что все предохранители установлены правильно и не имеют механических повреждений.

Наконец, стоит упомянуть о проблемах, связанных с неправильной установкой предохранителей. Если предохранитель установлен не в тот слот или имеет неправильные характеристики, это может привести к сбоям в работе системы. Для диагностики:

• Проверить схему расположения предохранителей в руководстве пользователя.
• Убедиться, что каждый предохранитель соответствует требованиям по амперажу и назначению.

Регулярная проверка и диагностика блока предохранителей помогут предотвратить многие проблемы и обеспечить надежную работу электрической системы вашего Дэу Матиз. Если вы не уверены в своих силах, рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и ремонта.

Рекомендации по обслуживанию блока предохранителей

Обслуживание блока предохранителей в автомобиле Дэу Матиз является важной частью общего ухода за транспортным средством. Правильное обращение с предохранителями поможет избежать электрических проблем и продлить срок службы электрооборудования автомобиля.

Первое, на что стоит обратить внимание, это регулярная проверка состояния предохранителей. Рекомендуется периодически (например, каждые 6 месяцев) осматривать блок предохранителей на наличие повреждений, коррозии или перегоревших элементов. Если вы заметили, что предохранитель имеет обгоревший вид или его проволока перегорела, его следует заменить на новый, соответствующий по характеристикам.

При замене предохранителей важно использовать только оригинальные или качественные аналоги, так как использование неподходящих предохранителей может привести к повреждению электрической системы автомобиля. Перед заменой обязательно отключите зажигание, чтобы избежать короткого замыкания.

Также стоит обратить внимание на чистоту блока предохранителей. Пыль и грязь могут привести к плохому контакту и, как следствие, к сбоям в работе электрооборудования. Для очистки блока можно использовать сжатый воздух или мягкую щетку. Важно избегать попадания влаги в блок, так как это может вызвать коррозию и другие проблемы.

Не забывайте о том, что некоторые предохранители отвечают за работу критически важных систем автомобиля, таких как тормоза и освещение. Поэтому, если вы заметили какие-либо сбои в работе этих систем, первым делом проверьте состояние соответствующих предохранителей.

Наконец, стоит отметить, что если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к специалистам для диагностики и обслуживания блока предохранителей. Профессиональный подход поможет избежать ошибок и обеспечит надежную работу всех электрических систем вашего Дэу Матиз.
