Водители Газели часто сталкиваются с проблемами стеклоочистителей и бачка омывателя, что ухудшает видимость и создает опасные ситуации. В статье рассмотрим основные неисправности системы стеклоочистителей, включая трапецию и бачок омывателя, а также предоставим пошаговые инструкции по ремонту и замене. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в устройстве своего автомобиля и обеспечить безопасность на дороге.

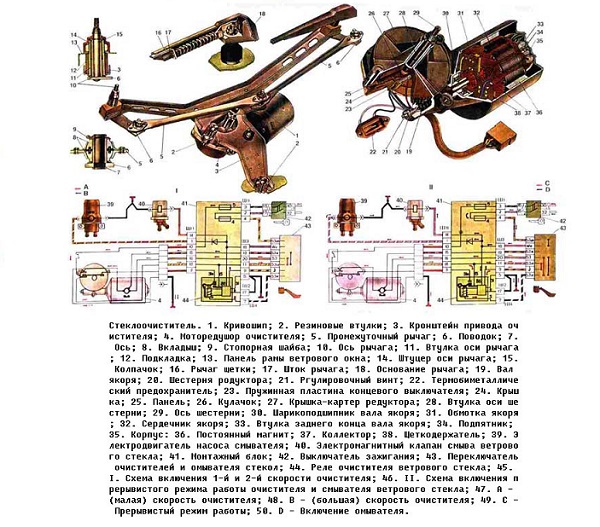

Устройство приборов
На автомобиле Газель установлен механизм стеклоочистки с электрическим приводом, который обеспечивает функционирование двух дворников.
В состав устройства входят:
- электродвигатель;
- редуктор;
- биметаллический предохранитель;
- приводные рычаги;
- щетки;
- кольцевой выключатель.
Основой работы данного механизма является червячная передача, которая соединяет вал электродвигателя, червячное колесо и приводные рычаги в единую систему. Управление осуществляется через переключатель, расположенный на рулевой колонке.
Трапеции стеклоочистителя
Функция трапеции заключается в преобразовании вращательных движений электродвигателя в движения щеток.
Механизм включает в себя следующие элементы:
- тяги;
- шарнирные чашки;
- корпус;
- шарниры.
Очистители перемещаются из стороны в сторону благодаря моторчику, который приводит в движение палец, а тот, в свою очередь, активирует трапецию. Валы и редуктор соединены тягами, что обеспечивает колебательные движения (автор видео — Будни Газелиста).
Многие владельцы Газелей заменяют стандартную трапецию на бизнес-версию, считая её более надежной.
| Неисправность | Возможные причины | Решение |
|---|---|---|
| Не подается омывающая жидкость | Засорение форсунок омывателя | Прочистка форсунок тонкой иглой или сжатым воздухом |
| Засорение шлангов омывателя | Продувка шлангов сжатым воздухом, при сильном засорении — замена | |
| Неисправность насоса омывателя | Проверка питания насоса, при отсутствии напряжения — проверка предохранителя и проводки. При наличии питания и отсутствии работы — замена насоса. | |
| Низкий уровень омывающей жидкости | Долив омывающей жидкости до необходимого уровня | |
| Перегиб или повреждение шлангов | Выпрямление перегибов, при повреждении — замена шланга | |
| Слабый напор омывающей жидкости | Частичное засорение форсунок или шлангов | Прочистка форсунок и шлангов |
| Износ насоса омывателя | Замена насоса омывателя | |
| Негерметичность системы | Проверка всех соединений на предмет утечек, подтяжка хомутов или замена поврежденных элементов | |
| Дворники не двигаются или двигаются медленно | Неисправность моторчика дворников | Проверка питания моторчика, при отсутствии напряжения — проверка предохранителя и проводки. При наличии питания и отсутствии работы — замена моторчика. |
| Закисание трапеции дворников | Смазка шарниров трапеции, при сильном закисании — разборка и чистка, возможно замена. | |
| Повреждение проводки | Проверка целостности проводки, ремонт или замена поврежденных участков | |
| Неисправность переключателя дворников | Проверка работы переключателя, при неисправности — замена | |
| Дворники оставляют разводы или полосы | Износ щеток стеклоочистителя | Замена щеток стеклоочистителя |
| Загрязнение стекла | Очистка стекла от грязи, жира, насекомых | |
| Неправильный угол прилегания щеток | Регулировка угла прилегания щеток (обычно путем подгибания поводка) | |
| Повреждение поводков дворников | Замена поводков дворников | |
| Дворники скрипят или стучат | Износ щеток стеклоочистителя | Замена щеток стеклоочистителя |
| Загрязнение стекла | Очистка стекла | |
| Неправильный угол прилегания щеток | Регулировка угла прилегания щеток | |
| Закисание трапеции дворников | Смазка шарниров трапеции | |
| Утечка омывающей жидкости из бачка | Трещина в бачке омывателя | Замена бачка омывателя |
| Негерметичность соединения шлангов с бачком | Проверка и подтяжка хомутов, при необходимости — замена шлангов или уплотнителей | |
| Повреждение уплотнительного кольца насоса | Замена уплотнительного кольца насоса |
Интересные факты
Вот несколько интересных фактов о неисправностях бачка омывателя и других элементах дворников на Газеле:
-
Частые проблемы с насосом: Одной из наиболее распространенных неисправностей бачка омывателя на Газеле является выход из строя насоса. Это может происходить из-за засорения фильтра или повреждения электрических соединений. Регулярная проверка и очистка насоса могут значительно продлить его срок службы.
-
Неисправности из-за замерзания жидкости: В зимний период часто возникают проблемы с омывателем из-за использования некачественной жидкости, которая может замерзать в бачке или трубках. Это приводит к повреждению насоса и трубопроводов. Рекомендуется использовать жидкости, соответствующие климатическим условиям, и проверять их на морозостойкость.
-
Износ щеток дворников: Щетки дворников на Газеле могут быстро изнашиваться из-за воздействия внешних факторов, таких как песок и грязь на лобовом стекле. Регулярная замена щеток и их правильная установка помогут избежать повреждений стекла и обеспечат хорошую видимость в дождливую погоду.
Возможные причины неисправности дворников
Неисправность стеклоочистителя может привести к опасным ситуациям на дороге, особенно в условиях плохой погоды. Поэтому важно своевременно выявлять и устранять неисправности и их причины.
Наиболее распространенные проблемы с устройством включают:
- Дворники не реагируют при включении: отсутствует щелчок реле, не функционирует электродвигатель.
- Неисправен подрулевой переключатель.
- Реле срабатывает, но электродвигатель не работает.
- Реле и моторчик функционируют, но щетки не движутся или движутся по неправильной траектории.
- Не работает режим прерывистой работы.
- Замедленная работа устройства.
Ремонт стеклоочистителя
Ремонт стоит начинать с проверки предохранителей и реле, расположенных в монтажном блоке. Также необходимо обратить внимание на биметаллический предохранитель в редукторе. Возможной причиной неисправности могут стать деформация или повреждение рычагов, которые могут задевать кузов автомобиля. В процессе ремонта следует провести визуальный осмотр состояния этих рычагов.
Неисправность может быть вызвана повреждением проводки, что приводит к замыканию на «массу». Для проверки этого элемента можно использовать контрольную лампочку.
Бачок омывателя также может протекать, что связано с нарушением целостности его корпуса. В таком случае необходимо либо заменить бачок, либо устранить место течи.
Доработка и замена дворников своими руками
Корректировка работы дворников осуществляется в случае, если их функционирование не устраивает. Эта доработка включает в себя повышение скорости их движения и улучшение прижатия резинок к стеклу.
Фотогалерея «Замена щеток очистителя стекол»
Процесс замены осуществляется поэтапно:
Читайте также:
- В первую очередь необходимо отсоединить нижний рычаг от стекла.
- Затем следует найти пробку, которая фиксирует лезвие. Нажимая на нее, аккуратно снимаем использованную щетку.
- При замене резинок важно следить за тем, чтобы держатели не повредили стекло. Рекомендуется обернуть их тряпками или полотенцем для защиты.
- На следующем этапе устанавливаем новую щетку. Вставляем ее в держатель, осторожно поворачивая деталь, чтобы крючок встал на свое место.
- После этого необходимо зафиксировать крючок и вернуть рычаг в исходное положение.
Для обеспечения безопасного движения автомобиля в условиях дождя важно следить за исправностью стеклоочистителей. Замена щеток – это простая процедура, с которой справится любой водитель.
Видео «Замена моторчика и трапеции очистителя стекла на Газели»
В данном видео показано, как выполнить замену трапеции и мотора стеклоочистителя (автор ролика — Андрей Медведев).
https://youtube.com/watch?v=nMkgA3ROqWA
Проверка и замена жидкости для омывателя
Первым шагом в проверке жидкости для омывателя является визуальный осмотр бачка. Он обычно располагается под капотом, и его уровень можно проверить, просто открыв капот. На бачке должны быть метки, указывающие минимальный и максимальный уровень жидкости. Если уровень жидкости ниже минимальной отметки, это может свидетельствовать о необходимости долива.
При выборе жидкости для омывателя следует учитывать климатические условия, в которых эксплуатируется автомобиль. Для теплого времени года подойдут жидкости на основе воды, которые эффективно удаляют грязь и пыль. В зимний период рекомендуется использовать антифризные жидкости, которые не замерзают при низких температурах и предотвращают образование льда на лобовом стекле.
Если уровень жидкости в бачке низкий, необходимо долить новую. Для этого откройте крышку бачка и аккуратно налейте жидкость, избегая попадания на другие элементы двигателя. Важно не переполнять бачок, так как это может привести к протечкам и повреждениям системы.
Если после долива жидкости омыватель не работает, стоит проверить насос. Для этого включите систему омывателя и послушайте, слышен ли звук работы насоса. Если насос не срабатывает, возможно, он вышел из строя или забит. В таком случае его следует снять и очистить или заменить.
Также стоит обратить внимание на состояние шлангов и форсунок. Со временем шланги могут трескаться или засоряться, что приводит к снижению давления и неэффективной работе системы. Проверяйте шланги на наличие повреждений и заменяйте их при необходимости. Форсунки также могут забиваться, что приводит к неравномерному распылению жидкости. Их можно очистить с помощью иглы или заменить на новые.
Регулярная проверка и замена жидкости для омывателя – это простая, но важная процедура, которая поможет избежать серьезных проблем с видимостью и обеспечит безопасность на дороге. Не забывайте о необходимости проводить эту процедуру не реже одного раза в месяц, особенно в условиях частых осадков или пыльных дорог.
-
Читайте также:

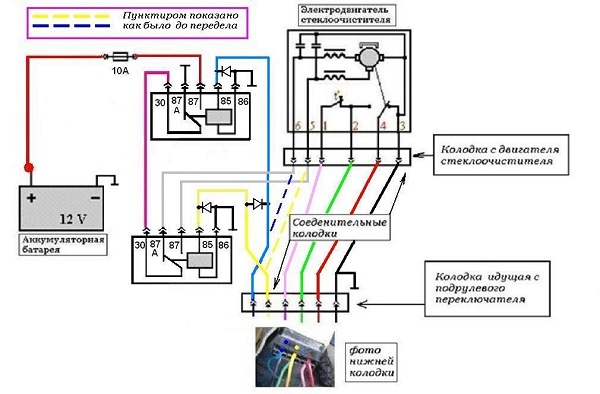

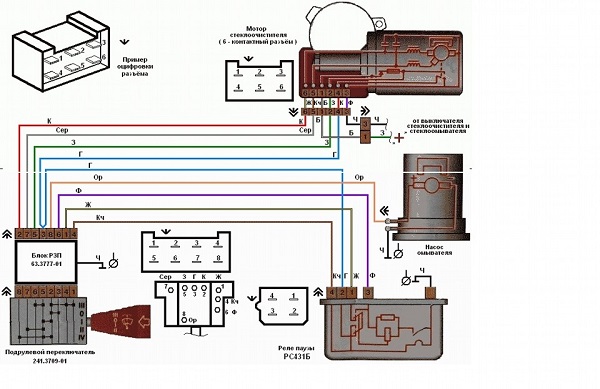

Диагностика электрической схемы дворников
На Газеле является важным этапом в выявлении неисправностей, связанных с работой стеклоочистителей. Для начала необходимо проверить основные компоненты электрической схемы, включая предохранители, реле, переключатели и сам мотор дворников.
Первым шагом в диагностике является проверка предохранителей. В большинстве случаев, если дворники не работают, причиной может быть перегоревший предохранитель. Для этого следует обратиться к схеме электрооборудования Газели, чтобы определить местоположение предохранителя, отвечающего за работу стеклоочистителей. Если предохранитель сгорел, его нужно заменить на новый, соответствующий по номиналу.
Следующим этапом является проверка реле. Реле отвечает за подачу напряжения на мотор дворников. Для диагностики реле необходимо использовать мультиметр, чтобы проверить его работоспособность. Если реле не срабатывает, его следует заменить. Также стоит обратить внимание на контакты реле — они должны быть чистыми и не окисленными.
После проверки предохранителей и реле стоит проверить переключатель, который управляет работой дворников. Переключатель может находиться в различных положениях, и его неисправность также может привести к тому, что дворники не будут работать. Для проверки переключателя необходимо снять его и протестировать с помощью мультиметра, проверяя наличие напряжения на выходах в разных положениях.
Если все вышеперечисленные компоненты исправны, следует проверить сам мотор дворников. Для этого необходимо отключить его от электрической схемы и подключить напрямую к источнику питания. Если мотор не работает, его необходимо заменить. В противном случае, проблема может заключаться в проводке, которая соединяет мотор с остальными элементами схемы.
Также стоит обратить внимание на состояние проводов и разъемов. Часто причиной неисправностей являются поврежденные или окисленные контакты, которые могут вызывать перебои в работе электрической схемы. В случае обнаружения повреждений, провода следует заменить, а разъемы очистить от окислов.
В заключение, диагностика электрической схемы на Газеле требует внимательности и аккуратности. Правильная последовательность проверки компонентов поможет быстро выявить неисправность и устранить ее, обеспечив надежную работу стеклоочистителей в любых условиях.
Советы по выбору запчастей и аксессуаров для системы очистки стекол
При выборе запчастей и аксессуаров для системы очистки стекол на Газеле важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу системы омывателя и дворников. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первым шагом в выборе запчастей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, обеспечивают лучшую совместимость и долговечность, так как они разработаны специально для вашего автомобиля. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью Газели. Это касается как бачка омывателя, так и дворников. Убедитесь, что детали подходят по размеру и характеристикам, так как неправильный выбор может привести к неэффективной работе системы.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Например, резинки для дворников должны быть выполнены из качественного и устойчивого к износу материала, чтобы обеспечить хорошее прилегание к стеклу и эффективное удаление воды. Также стоит обратить внимание на устойчивость к ультрафиолетовому излучению и перепадам температур.
4. Рейтинг производителей
Изучите отзывы и рейтинги производителей запчастей. На рынке представлено множество брендов, и выбор надежного производителя может существенно повлиять на долговечность и эффективность работы системы очистки стекол. Рекомендуется выбирать компании с хорошей репутацией и положительными отзывами от других автовладельцев.
5. Установка и обслуживание
При выборе запчастей также учитывайте возможность их установки. Некоторые детали могут требовать профессионального монтажа, в то время как другие можно установить самостоятельно. Если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы избежать дополнительных проблем. Регулярное обслуживание системы омывателя, включая проверку уровня жидкости и состояния дворников, поможет продлить срок службы всех компонентов.
6. Цены и гарантии
Сравните цены на запчасти в разных магазинах и интернет-ресурсах. Не всегда высокая цена означает высокое качество, поэтому важно найти баланс между ценой и качеством. Также уточните наличие гарантии на запчасти, что может стать дополнительной защитой от возможных дефектов.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти и аксессуары для системы очистки стекол на Газеле, что обеспечит надежную работу дворников и омывателя, а также повысит безопасность на дороге.
