Дворники на ВАЗ 2107 обеспечивают безопасность водителя и пассажиров в дождливую или снежную погоду. Однако они могут выходить из строя, что снижает видимость и увеличивает риск аварий. В статье рассмотрим устройство стеклоочистителей «Семерки», основные неисправности и методы их устранения. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в проблемах своего автомобиля.
Устройство стеклоочистителей
Чтобы восстановить работоспособность дворников на ВАЗ 2107, необходимо иметь определенные знания (автор видео — Автоэлектрика ВЧ).
https://youtube.com/watch?v=m8DayorhogM

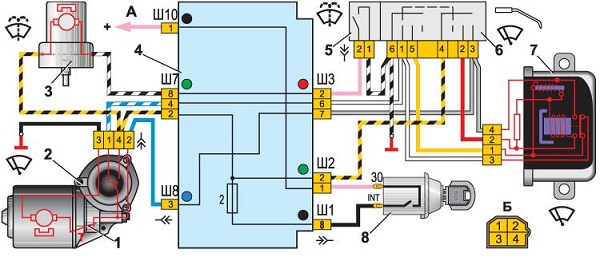

Принципиальная схема очистителя стекла
На автомобилях модели «семерка» используется стеклоочиститель типа СЛ-193. Он располагается в моторном отсеке, в корпусе воздухосборника отопителя. Электрическая схема этого устройства схожа с той, что применяется в стеклоочистителях ВАЗ 2106.
- предохранитель;
- электрический мотор устройства;
- блок предохранителей;
- переключатель, который подает жидкость на стекло;
- переключатель для изменения скоростей работы;
- реле;
- замок зажигания.
Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с редуктором. Механизм активируется с помощью переключателя на рулевой колонке, который также запускает работу устройства. Благодаря мотору и редуктору создается вращательное движение, приводящее в действие трапецию.
Валы соединяются с редуктором с помощью тяг, которые передают колебательные движения. В результате щетки перемещаются по поверхности стекла, очищая его от загрязнений.
Для удаления грязи предусмотрен омыватель. В конструкцию омывателя ВАЗ входят: моторчик, насос, форсунки и бачок. Моторчик запускает насос, который подает жидкость из бачка омывателя. Через форсунки она распыляется на стекло.
| Неисправность | Возможная причина | Способ устранения |
|---|---|---|
| Дворники не работают совсем | Перегорел предохранитель | Заменить предохранитель (обычно F10 или F11 в блоке предохранителей) |
| Дворники не работают совсем | Неисправно реле дворников | Заменить реле дворников (находится в блоке предохранителей) |
| Дворники не работают совсем | Обрыв проводки или плохой контакт | Проверить проводку от переключателя до мотора и массу мотора, зачистить контакты |
| Дворники не работают совсем | Неисправен мотор стеклоочистителя | Заменить мотор стеклоочистителя |
| Дворники работают медленно или с заеданиями | Загрязнение или износ трапеции дворников | Снять трапецию, очистить от грязи, смазать подвижные части литолом или графитовой смазкой |
| Дворники работают медленно или с заеданиями | Ослабление крепления поводков дворников | Затянуть гайки крепления поводков к штокам трапеции |
| Дворники работают медленно или с заеданиями | Недостаточное напряжение в сети | Проверить напряжение аккумулятора и генератора |
| Дворники не возвращаются в исходное положение | Неисправен концевой выключатель в моторе | Заменить мотор стеклоочистителя (концевой выключатель встроен) |
| Дворники оставляют разводы или полосы | Износ или повреждение резинок дворников | Заменить резинки дворников или щетки в сборе |
| Дворники оставляют разводы или полосы | Неправильный угол прилегания щеток к стеклу | Отрегулировать угол прилегания, слегка подгибая поводки |
| Дворники оставляют разводы или полосы | Загрязнение лобового стекла | Очистить лобовое стекло от грязи, жира и насекомых |
| Дворники стучат или скрипят | Износ или повреждение резинок дворников | Заменить резинки дворников или щетки в сборе |
| Дворники стучат или скрипят | Неправильный угол прилегания щеток к стеклу | Отрегулировать угол прилегания, слегка подгибая поводки |
| Дворники стучат или скрипят | Сухое стекло (недостаточно омывающей жидкости) | Долить омывающую жидкость, проверить работу омывателя |
| Дворники стучат или скрипят | Ослабление крепления поводков дворников | Затянуть гайки крепления поводков к штокам трапеции |
Интересные факты
Вот несколько интересных фактов о неисправностях дворников на «Семерке» и способах их устранения:
-
Проблемы с моторчиком: Одной из самых распространенных неисправностей дворников на «Семерке» является выход из строя моторчика. Это может произойти из-за перегрева или износа щеток. Для устранения проблемы часто достаточно разобрать моторчик, очистить его от грязи и смазать, а в случае серьезного износа — заменить на новый.
-
Залипание щеток: Щетки дворников могут залипать на стекле из-за старения резинок или недостатка смазки на механизме. Это приводит к неэффективной работе и повреждению стекла. Решение — регулярная замена щеток и использование специальной смазки для механизмов, что поможет избежать залипания и продлит срок службы.
-
Проблемы с электропроводкой: Нередко неисправности дворников связаны с проблемами в электропроводке, такими как обрывы проводов или коррозия контактов. Для диагностики можно использовать мультиметр для проверки целостности цепи. Устранение проблемы может включать в себя замену поврежденных участков проводки и очистку корродированных контактов.
Эти факты подчеркивают важность регулярного обслуживания и диагностики системы дворников для обеспечения их надежной работы.
Распространенные неисправности и методы устранения
Причины, по которым дворники на автомобилях, будь то УАЗ или «семерка», не функционируют, в большинстве случаев схожи. Ниже представлены возможные неисправности и способы их устранения.
| Не работают дворники в обоих режимах. | В данной ситуации необходимо проверить предохранители. Если они сгорели, их следует заменить новыми. Если контакты окислились, достаточно несколько раз вынуть предохранители и вернуть их на место. Возможно, потребуется замена трапеции дворников ВАЗ. |
| Щетки не функционируют только в прерывистом режиме. | В этом случае сначала стоит проверить наличие электропитания. Если напряжение присутствует, причина неисправности может заключаться в реле. |
| Неисправен переключатель очистителя. | Необходимо заменить трехрычажный переключатель. |
| Дворники работают, но при отключении остаются в произвольном положении. Это может быть связано с поломкой редуктора, в котором расположен концевой выключатель. | Нужно очистить контакты или подогнуть пластину выключателя. При необходимости следует заменить редуктор. |
| Электродвигатель не работает. | В этом случае требуется снять электродвигатель и проверить состояние обмотки и щеток. |
| Щетки не движутся при работающем редукторе. | Это может быть вызвано поломкой зубьев шестерни, что требует ее замены. Также возможно, что кривошип на шестерне плохо закреплен, и нужно подтянуть гайку крепления. |
В большинстве случаев проблема механическая — трапеция может быть повреждена. При ремонте дворников многие автовладельцы предпочитают заменять стандартные изделия на бескаркасные. Они выглядят более привлекательно, лучше прилегают к стеклу и не имеют шарнирных соединений, что делает их менее подверженными загрязнению и обледенению.
Конструкция стеклоочистителя представляет собой сложный механизм, состоящий из множества деталей. Любая из них может выйти из строя, что приведет либо к полной остановке работы механизма, либо к неэффективному очищению стекла.
Если разобраться в электросхеме стеклоочищающего механизма, то обслуживание можно выполнить самостоятельно.
Видео «Проблемы дворников на ВАЗовской классике»
В данном видео обсуждаются трудности, связанные с функционированием стеклоочистителя на автомобилях ВАЗ классической серии, а также предлагаются способы их устранения (автор ролика — Опасный Поцик).
Профилактика неисправностей дворников
Профилактика неисправностей дворников на «Семерке» является важной частью ухода за автомобилем, так как исправные стеклоочистители обеспечивают хорошую видимость в дождливую и снежную погоду. Регулярная проверка и обслуживание системы дворников помогут избежать неожиданных поломок и продлить срок службы компонентов.
1. Регулярная проверка щеток дворников
Щетки дворников со временем изнашиваются, теряя свою эластичность и способность эффективно очищать стекло. Рекомендуется проверять состояние щеток каждые 3-6 месяцев. Если на них появились трещины, разрывы или они не прилегают плотно к стеклу, их следует заменить. Также стоит обратить внимание на наличие следов от щеток на стекле — это может свидетельствовать о необходимости замены.
2. Очистка стекол и щеток
Грязь и мусор, накопившиеся на стеклах и щетках, могут привести к ухудшению работы дворников. Регулярная очистка стекол от грязи и налета, а также протирка щеток влажной тряпкой помогут избежать проблем с их работой. Использование специальных средств для очистки стекол также может повысить эффективность работы дворников.
3. Проверка механизма привода
Механизм привода дворников может подвергаться износу, что приводит к снижению их эффективности. Рекомендуется периодически проверять состояние рычагов и соединений, а также смазывать подвижные части механизма. Если дворники работают с перебоями или не возвращаются в исходное положение, возможно, потребуется регулировка или замена деталей привода.
4. Замена жидкости для омывателя
Качество жидкости для омывателя также влияет на работу дворников. Использование некачественной или замерзшей жидкости может привести к поломке насоса омывателя или засорению трубок. Рекомендуется регулярно проверять уровень жидкости и использовать только качественные средства, подходящие для климатических условий.
5. Проверка электрической части
Неисправности в электрической части системы дворников могут проявляться в виде неполадок в работе моторчика или переключателя. Для профилактики стоит проверять состояние проводки, разъемов и предохранителей. Если дворники не работают, стоит проверить, поступает ли питание на моторчик, и при необходимости заменить неисправные элементы.
Соблюдение этих простых рекомендаций поможет поддерживать систему дворников в исправном состоянии и обеспечит безопасность на дороге в любых погодных условиях.
Замена и выбор комплектующих для дворников
При ремонте или обслуживании дворников на «Семерке» важным аспектом является правильный выбор и замена комплектующих. Дворники состоят из нескольких ключевых элементов, включая щетки, рычаги, моторчики и крепежные детали. Каждый из этих компонентов может выйти из строя, что приведет к снижению эффективности работы системы.
Первым шагом в процессе замены комплектующих является диагностика. Необходимо определить, какой именно элемент требует замены. Например, если щетки изношены и не обеспечивают должного контакта с лобовым стеклом, это может привести к недостаточной видимости во время дождя. В таком случае следует заменить только щетки. Однако, если наблюдаются проблемы с моторчиком, такие как шум или полное отсутствие движения, потребуется его замена.
При выборе щеток для дворников важно учитывать их размер и тип. Для «Семерки» подходят щетки длиной 18 дюймов (450 мм) для водительской стороны и 16 дюймов (400 мм) для пассажирской. Рекомендуется выбирать щетки с резиновым покрытием, так как они обеспечивают лучший контакт с поверхностью стекла и меньше изнашиваются. Также стоит обратить внимание на производителя: качественные бренды, такие как Bosch или Valeo, могут обеспечить более длительный срок службы.
Замена щеток производится довольно просто. Для этого необходимо поднять рычаги дворников, снять старые щетки, нажав на фиксатор, и установить новые, убедившись, что они надежно зафиксированы. Не забывайте проверять работоспособность дворников после замены, чтобы убедиться, что они функционируют корректно.
Если же требуется замена моторчика, процесс будет более сложным. Сначала необходимо снять обшивку под капотом, чтобы получить доступ к моторчику. После этого отключите электрические разъемы и открутите крепежные болты. Установка нового моторчика осуществляется в обратном порядке. Важно убедиться, что он правильно установлен и подключен, чтобы избежать дальнейших проблем.
Кроме того, не стоит забывать о крепежных элементах. Иногда причиной неисправности может стать ослабление болтов или коррозия. Регулярная проверка и подтяжка крепежа помогут избежать многих проблем. Если крепежные детали повреждены, их следует заменить на новые, чтобы обеспечить надежное крепление всех элементов системы.
В заключение, правильный выбор и замена комплектующих для дворников на «Семерке» — это залог их эффективной работы. Регулярное обслуживание и диагностика помогут избежать серьезных поломок и обеспечат безопасность на дороге в любых погодных условиях.
Советы по улучшению работы стеклоочистителей
Для обеспечения надежной работы стеклоочистителей на «Семерке» необходимо следовать нескольким простым, но эффективным рекомендациям. Эти советы помогут не только улучшить функциональность дворников, но и продлить их срок службы.
1. Регулярная проверка и замена щеток
Щетки стеклоочистителей являются одним из самых уязвимых элементов системы. Они подвержены износу из-за воздействия погодных условий и механических факторов. Рекомендуется проверять состояние щеток каждые 6 месяцев. Если на лобовом стекле остаются разводы или следы, это сигнализирует о необходимости их замены. При выборе новых щеток стоит обратить внимание на их материал и конструкцию, так как качественные щетки обеспечивают лучший контакт с поверхностью стекла.
2. Очистка стекла и щеток
Грязь и мусор на стекле могут значительно ухудшить работу дворников. Регулярная очистка лобового стекла от загрязнений поможет избежать повреждений щеток и повысит их эффективность. Также стоит периодически очищать сами щетки от налета и грязи. Для этого можно использовать мягкую ткань и специальные средства для ухода за стеклами.
3. Проверка уровня жидкости в бачке омывателя
Наличие достаточного количества жидкости в бачке омывателя является важным условием для нормальной работы стеклоочистителей. Если уровень жидкости низкий, это может привести к перегреву и выходу из строя насосов. Рекомендуется регулярно проверять уровень жидкости и при необходимости доливать омыватель, особенно перед длительными поездками.
4. Проверка электропроводки и предохранителей
Неисправности в электропроводке могут стать причиной неправильной работы стеклоочистителей. Рекомендуется периодически проверять состояние проводов и соединений на наличие коррозии или повреждений. Также стоит обратить внимание на предохранители, отвечающие за работу системы. Если предохранитель перегорел, его необходимо заменить на новый с аналогичными характеристиками.
5. Регулировка положения щеток
Неправильное положение щеток может привести к их неэффективной работе. Если щетки не полностью касаются стекла или работают с перекосом, это может вызвать их преждевременный износ. Регулировка положения щеток осуществляется с помощью специального механизма, который можно найти в инструкции к автомобилю. Правильная установка щеток обеспечит их равномерное прилегание к стеклу и улучшит качество очистки.
6. Использование качественных расходных материалов
При замене щеток и жидкости для омывателя стоит отдавать предпочтение проверенным брендам и качественным продуктам. Дешевые аналоги могут не только плохо выполнять свою функцию, но и повредить стекло или саму систему стеклоочистителей. Инвестирование в качественные расходные материалы окупится в виде долговечности и надежности работы системы.
Следуя этим рекомендациям, владельцы «Семерки» смогут значительно улучшить работу стеклоочистителей, что обеспечит безопасность и комфорт во время вождения в любых погодных условиях.
