Омыватель лобового стекла — ключевой элемент системы безопасности автомобиля, обеспечивающий чистоту стекол и хорошую видимость в любых погодных условиях. Однако он может сталкиваться с неисправностями, приводящими к отказу. В статье рассмотрим схему работы омывателя и основные неисправности: проблемы с жиклерами, клапанами, шлангами и трубками. Вы получите рекомендации по диагностике и устранению неполадок, что поможет поддерживать систему омывателя в исправном состоянии и обеспечивать безопасность на дороге.

Устройство и принцип работы омывателя стекла

Запачкать стекло автомобиля можно не только в дождливую или грязную погоду, но и в солнечные дни, когда, казалось бы, ничего не предвещает беды. В таких ситуациях может возникнуть необходимость в срочной очистке лобового или заднего стекла для обеспечения хорошей видимости.

Омыватель стекол предназначен для того, чтобы в любых условиях струя воды могла смочить поверхность стекла, что позволяет щеткам дворников эффективно удалить загрязнения. Если не провести предварительную обработку стекла, существует риск его повреждения, что, как известно, никому не нужно.

Система омывателя состоит из нескольких ключевых компонентов, от которых зависит ее функционирование:

• бачок;
• насос;
• трубка омывателя лобового стекла;
• обратный клапан омывателя лобового стекла;
• форсунки.

В бачке, как следует из названия, хранится вода для омывания. Насос и форсунки отвечают за подачу воды на стекла. У некоторых автомобилей предусмотрена возможность установки омывателя заднего стекла с веерными форсунками, которые помогают защитить как лобовое, так и заднее стекло от загрязнений.

Насос также состоит из нескольких элементов:

• щеток (дворников);
• сальника;
• колесика.

Обратный клапан стеклоомывателя служит для подачи воды к форсункам, что обеспечивает мгновенное поступление жидкости на стекло при работе насоса. Эта деталь может быть установлена, но не является обязательной для функционирования системы. Схема будет работать и без нее.

10 Причин почему Не работает ОМЫВАТЕЛЬ ЛОБОВОГО СТЕКЛА.

Причины неисправности

Существуют неисправности, которые можно устранить самостоятельно, если понимать их причины. О некоторых вариантах возникновения проблем мы расскажем далее (автор видео — MitayTv).

https://youtube.com/watch?v=66Vv8oPCitM

Интересные факты

Вот несколько интересных фактов о системе омывателя лобового стекла и возможных неисправностях:

1. Принцип работы: Система омывателя лобового стекла обычно состоит из насоса, резервуара для жидкости, трубок и форсунок. Когда водитель нажимает на рычаг или кнопку, насос подает омывающую жидкость через трубки к форсункам, которые распыляют жидкость на стекло. Это помогает удалить грязь и улучшить видимость.

2. Неисправности насоса: Одной из самых распространенных проблем является выход насоса из строя. Это может произойти из-за перегрева, засорения или износа. Если омыватель не работает, стоит проверить предохранитель и сам насос, так как его замена обычно не требует сложных манипуляций.

3. Засоры в форсунках: Форсунки омывателя могут забиваться из-за использования некачественной жидкости или наличия частиц грязи в системе. Это может привести к неравномерному распылению жидкости или полному отсутствию струи. Регулярная проверка и чистка форсунок помогут избежать этой проблемы и обеспечить эффективную работу системы.

Халатность водителя

Схема диагностики неисправности довольно проста:

1. Если омыватель лобового стекла не срабатывает по вашей команде, первым делом стоит проверить уровень жидкости в бачке. Возможно, она просто закончилась, и поэтому механизм не активируется. Чтобы устранить проблему, необходимо приобрести жидкость и залить её в бачок, который чаще всего находится под капотом автомобиля.
2. Если на улице зима и температура воздуха низкая, а вы недавно меняли жидкость, есть вероятность, что она замерзла. Для решения этой проблемы рекомендуется поместить автомобиль в теплый гараж на несколько часов, чтобы он прогрелся до рабочей температуры. Воду лучше заменить на «зимнюю» жидкость, устойчивая к морозам.

Механические повреждения

Существует несколько механических неисправностей, которые стоит рассмотреть:

1. Если уровень жидкости в бачке в норме, но проблема все еще сохраняется, возможно, вода не поступает к форсункам. В этом случае рекомендуется проверить шланг омывателя лобового стекла, который соединяет насос с форсунками, на наличие повреждений. Шланг может быть не только порван, но и соскочить или быть слишком натянутым. Если используется тройник для омывателя, необходимо проверить все три соединения.
2. Форсунки могут забиваться, что довольно часто происходит при использовании обычной водопроводной воды. Чтобы убедиться в наличии загрязнений, можно протестировать деталь, обеспечив стабильный поток воды. Если вода свободно проходит через шланг, значит, форсунки требуют чистки или замены.

Поломки по электрической части

Поскольку весь механизм омывателя функционирует на электричестве, можно предположить, что возникшая неисправность связана с прекращением подачи энергии.

Если насос не перекачивает воду и не подает ее в форсунки, стоит рассмотреть следующие возможные причины:

1. Предохранитель мог выйти из строя. В блоке предохранителей необходимо найти тот, который отвечает за подачу воды на лобовое стекло, и проверить его на наличие повреждений как визуально, так и с помощью тестирования.
2. Проблема может заключаться в цепи передачи сигнала от системы управления автомобиля к устройству. Если выключатель сломан или механизм не реагирует на команды, это может указывать на разрывы в электрической цепи. Для проверки неисправности следует измерить напряжение на клеммах насоса с помощью мультиметра.
3. Возможна поломка самого насоса. Если в клеммы попадет влага, контакты могут окислиться, что приведет к неработоспособности омывателя стекла.

Фотогалерея «Очередность проверки деталей»

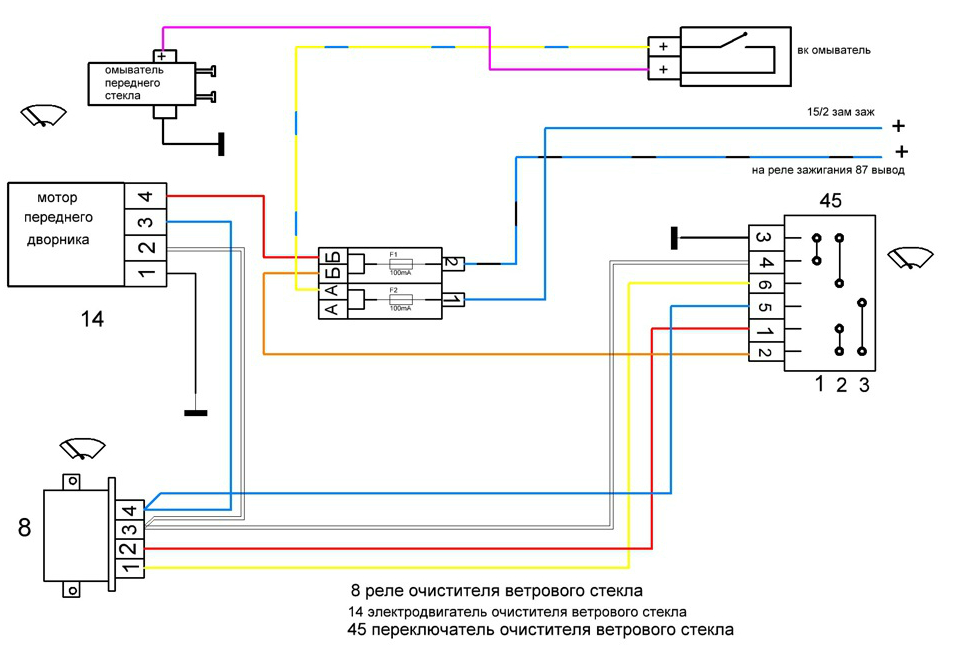

На изображениях представлена схема для проверки устройства.

Заключение

Омыватель — это важный элемент автомобиля, который играет ключевую роль в обеспечении безопасности как водителя, так и пассажиров. Он помогает поддерживать чистоту стекол, защищая их от грязи, пыли, осадков и царапин.

Если у вас возникли проблемы с работой омывателя, следуйте этим рекомендациям:

1. В первую очередь проверьте уровень жидкости в бачке. Если она отсутствует, необходимо долить. В зимний период важно использовать морозостойкую жидкость для омывателя лобового стекла.
2. Далее внимательно осмотрите все компоненты механизма на предмет повреждений и дефектов.
3. Проверьте электрическую часть системы, включая контакты, проводку, цепи и, конечно, предохранитель.

Видео «Работа обратного клапана»

Узнать о принципе работы клапана омывательной системы можно, посмотрев видео от Романа Романова.

Работа обратного клапана омывателя лобового стекла.

Методы диагностики неисправностей

Диагностика неисправностей системы омывателя лобового стекла является важным этапом в обслуживании автомобиля. Своевременное выявление проблем позволяет избежать серьезных последствий и обеспечить безопасность на дороге. Существует несколько методов диагностики, которые помогут определить, в чем именно заключается неисправность.

1. Визуальный осмотр

Первым шагом в диагностике является визуальный осмотр системы омывателя. Необходимо проверить:

• Состояние резервуара для жидкости омывателя — наличие трещин или утечек;
• Качество и уровень жидкости в резервуаре;
• Состояние шлангов и соединений — отсутствие повреждений, трещин и коррозии;
• Работу форсунок — наличие загрязнений, которые могут препятствовать нормальному распылению жидкости.

2. Проверка работы насоса

Если визуальный осмотр не выявил явных проблем, следующим шагом будет проверка работы насоса омывателя. Для этого:

• Необходимо включить систему омывателя и послушать, слышен ли звук работы насоса;
• Если звук отсутствует, стоит проверить предохранитель, отвечающий за работу насоса, и заменить его при необходимости;
• Если предохранитель в порядке, следует проверить электрическую цепь насоса на наличие обрывов или короткого замыкания.

3. Тестирование форсунок

Если насос работает, но жидкость не подается на лобовое стекло, необходимо проверить форсунки. Для этого:

• Снять форсунки и подключить их к шлангу, подающему жидкость;
• Включить насос и проверить, распыляется ли жидкость;
• Если жидкость не поступает, форсунки могут быть забиты — их следует очистить или заменить.

4. Проверка шлангов и соединений

Если форсунки работают, но жидкость не доходит до них, стоит проверить шланги и соединения:

• Проверить, нет ли перегибов или повреждений шлангов;
• Убедиться в надежности соединений — они не должны быть ослаблены или повреждены;
• При необходимости заменить поврежденные участки шлангов.

5. Использование диагностического оборудования

В некоторых случаях может потребоваться использование специализированного диагностического оборудования. С помощью мультиметра можно проверить напряжение на насосе, а также целостность проводки. Это поможет выявить более сложные электрические неисправности.

В заключение, диагностика неисправностей системы омывателя лобового стекла требует внимательности и системного подхода. Регулярное обслуживание и своевременная диагностика помогут избежать неприятных ситуаций на дороге и обеспечат безопасность водителя и пассажиров.

Ремонт и замена компонентов омывателя

Ремонт и замена компонентов омывателя лобового стекла — важные аспекты обслуживания автомобиля, которые обеспечивают безопасность на дороге. Омыватель состоит из нескольких ключевых компонентов, каждый из которых может выйти из строя, что приведет к ухудшению его работы. Рассмотрим подробнее, как осуществить ремонт и замену основных элементов омывателя.

1. Насос омывателя

Насос омывателя — это устройство, которое отвечает за подачу жидкости на лобовое стекло. Если омыватель не работает, первым делом стоит проверить насос. Для этого:

• Убедитесь, что в баке для омывающей жидкости достаточно жидкости.
• Проверьте предохранитель, отвечающий за насос. Если он перегорел, его необходимо заменить.
• Если предохранитель в порядке, проверьте сам насос. Для этого можно отключить его от электрической сети и подключить напрямую к аккумулятору. Если насос не работает, его следует заменить.

2. Бак для омывающей жидкости

Бак может иметь трещины или повреждения, что приведет к утечке жидкости. Если вы заметили, что уровень жидкости быстро снижается, проверьте бак на наличие повреждений. В случае необходимости, бак можно заменить на новый. При установке нового бака убедитесь, что все соединения герметичны.

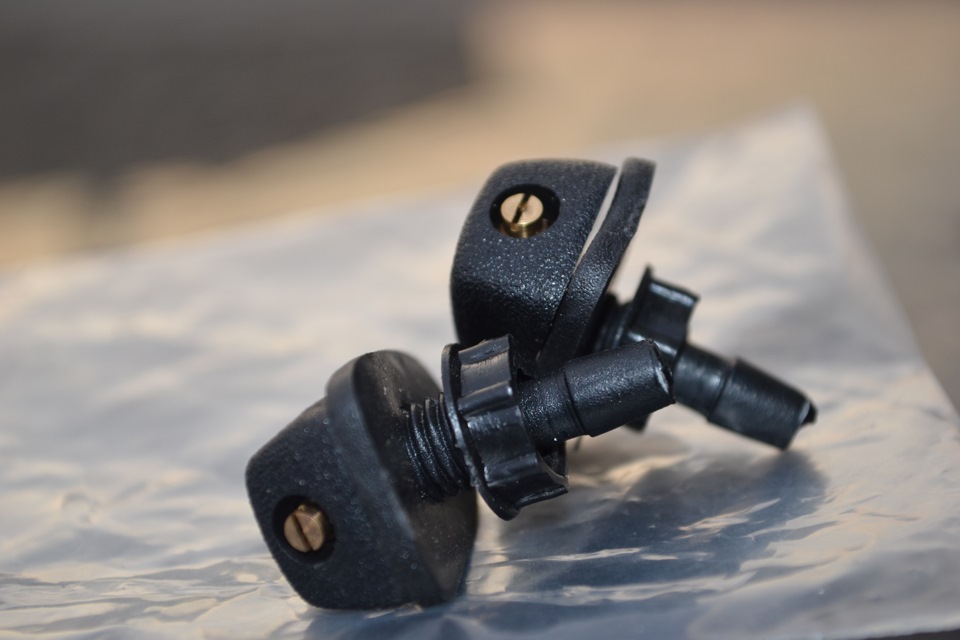

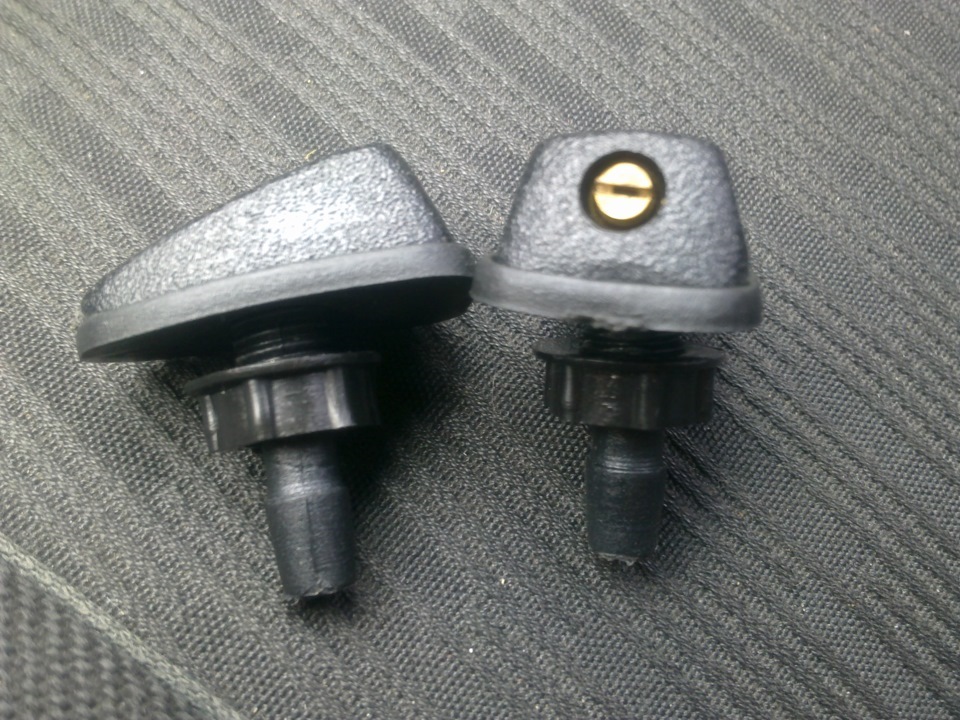

3. Форсунки омывателя

Форсунки могут забиваться грязью или налетом, что мешает нормальному распылению жидкости. Для очистки форсунок можно использовать иглу или специальный очиститель. Если форсунки повреждены, их следует заменить. При установке новых форсунок убедитесь, что они правильно направлены и обеспечивают равномерное распыление жидкости.

4. Шланги и соединения

Шланги, соединяющие насос с форсунками, могут иметь трещины или быть перекрытыми. Проверьте все шланги на наличие повреждений и утечек. Если вы обнаружите трещины, замените поврежденные участки. Убедитесь, что все соединения надежно закреплены, чтобы избежать утечек.

5. Электрическая проводка

Проблемы с электрической проводкой могут также стать причиной неисправности омывателя. Проверьте все соединения на наличие коррозии и повреждений. Если проводка повреждена, ее необходимо заменить или отремонтировать. Убедитесь, что все контакты надежно соединены.

В заключение, регулярное обслуживание и своевременный ремонт компонентов омывателя лобового стекла помогут обеспечить его надежную работу и безопасность на дороге. Если вы не уверены в своих силах, лучше обратиться к специалистам для диагностики и ремонта системы омывателя.

Советы по профилактике неисправностей

Для того чтобы система омывателя лобового стекла работала без сбоев, необходимо соблюдать несколько простых, но эффективных рекомендаций. Профилактика неисправностей поможет избежать неожиданных поломок и обеспечит безопасность на дороге.

1. Регулярная проверка жидкости для омывателя: Один из самых простых способов предотвратить неисправности — это регулярно проверять уровень жидкости в бачке омывателя. Рекомендуется использовать только качественные жидкости, предназначенные для данной системы, так как некачественные составы могут привести к засорению форсунок и другим проблемам.

2. Очистка форсунок: Форсунки омывателя могут забиваться грязью и остатками жидкости. Периодически проверяйте их состояние и при необходимости очищайте. Для этого можно использовать иглу или тонкий провод, чтобы аккуратно удалить загрязнения. Также стоит обратить внимание на направление струи — если она не попадает на стекло, возможно, форсунки требуют регулировки.

3. Проверка шлангов и соединений: Шланги, соединяющие бачок омывателя с форсунками, могут со временем трескаться или отсоединяться. Регулярно осматривайте их на наличие повреждений и протечек. Если вы заметили какие-либо дефекты, замените шланги или подтяните соединения.

4. Защита от замерзания: В зимний период важно использовать жидкости, которые не замерзают при низких температурах. Замерзшая жидкость может повредить насос и форсунки, что приведет к серьезным неисправностям. Убедитесь, что в бачке находится антифриз для омывателя, соответствующий климатическим условиям.

5. Проверка насоса: Насос омывателя также требует внимания. Если вы заметили, что жидкость не подается, возможно, проблема кроется в насосе. Регулярно проверяйте его работоспособность, а также состояние проводов и предохранителей, отвечающих за его функционирование.

6. Своевременная замена компонентов: Если вы заметили, что система омывателя работает неэффективно, не откладывайте диагностику и замену неисправных частей. Чем раньше вы устраните проблему, тем меньше вероятность возникновения более серьезных поломок.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы системы омывателя лобового стекла и обеспечить себе комфортные и безопасные поездки в любых погодных условиях.
