Головка блока цилиндров — снятие и установка

Замечание

Головку блока цилиндров можно снять в сборе с распределительными валами и термостатом (для доступа к шатунно-поршневой группе, для замены прокладки и т. п.). Если головка подлежит ремонту, целесообразно ее максимально разобрать еще до демонтажа с блока цилиндров.

Для выполнения работы потребуются смотровая канава или эстакада, а также новая прокладка головки блока цилиндров.

Снятие

1. Сливаем из двигателя охлаждающую жидкость.

Рекомендация

Если предстоит ремонт шатунно-поршневой группы, целесообразно сразу слить масло из картера двигателя.

2. Снимаем декоративную накладку двигателя.

3. Снимаем кронштейн верхней штанги крепления силового агрегата.

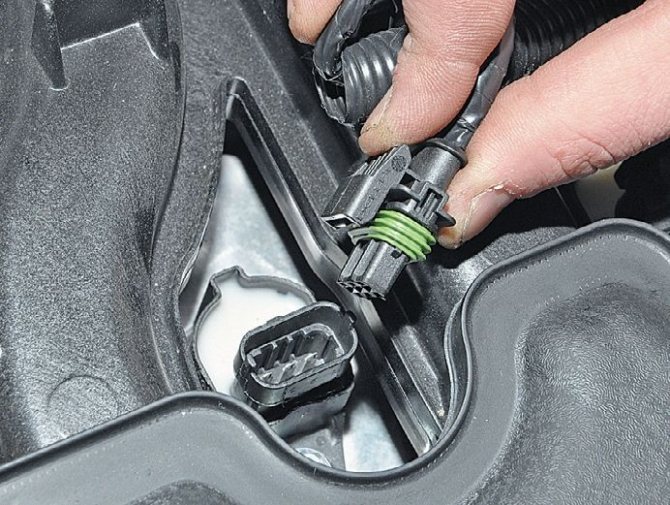

4. Ключом на 10 мм отворачиваем болт крепления наконечника провода «массы» и отсоединяем его от головки блока. Отсоединяем колодку проводов от датчика аварийного давления масла.

6. Отсоединяем корпус термостата от головки блока цилиндров.

7. Снимаем крышку головки блока цилиндров.

9. Извлекаем из посадочных отверстий гидротолкатели.

Последовательность отворачивания болтов крепления головки блока цилиндров

10. Снимаем каталитический коллектор.

Замечание

Датчики положения распределительного вала и указателя температуры можно не снимать, но при этом нужно снимать головку с блока цилиндров аккуратно, чтобы случайно не повредить датчики.

11. Равномерно, в несколько приемов шестигранным ключом на 10 мм отворачиваем десять болтов крепления головки блока цилиндров.

12. Снимаем головку с блока цилиндров.

13. Снимаем прокладку головки блока цилиндров.

14. Чтобы не потерять, вынимаем две направляющие втулки из посадочных отверстий в блоке цилиндров.

15. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

Установка

1. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

2. Протираем тканью привалочные плоскости головки и блока цилиндров, обезжириваем их растворителем.

При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо.

3. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

4. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение!

Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм.

5. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

6. Перед установкой окунаем резьбовую часть болтов в моторное масло, после чего даем маслу стечь, выждав около получаса.

7. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Нм (2 кгсм), затем доворачиваем болты на 90° и потом еще раз доворачив¬ем болты на 90°. При этом соблюдаем очередность, указанную на фото (см. выше).

8. Дальнейшую сборку двигателя выполняем в обратной последовательности.

Последовательность затяжки болтов головки блока цилиндров

Добавить комментарий Отменить ответ

Для отправки комментария вы должны авторизоваться.

Источник

Обрыв ремня ГРМ на приоре 21126 ремонт головки.

Отчет по ГБЦ Приора, ее ремонту и конфигурации.

Как затянуть болты крепления ГБЦ

Обязательно затяжку проводите по схеме, приведенной в статье. Для того чтобы затянуть болты, нужно выполнить несколько простых действий:

1. Устанавливаете новую прокладку головки блока, размещаете ее на центрирующих втулках.
2. Устанавливаете головку и наживляете болты ее крепления.
3. Начинаете затяжку с моментом в 20 Н*м. Если шкала в «кгс/м», то делите на 10.
4. Во второй заход нужно довернуть все болты по схеме на 90 градусов.
5. За третий заход они доворачиваются еще на 90 градусов.

Нельзя использовать болты, длина которых 95 мм и больше. В целом, процедура довольно простая, но требуется наличие динамометрического ключа — без него выдержать правильный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) не получится.

Общий вид и конструкция головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Рис. 1. Детали головки блока цилиндров: 1 – головка блока; 2 – впускной распределительный вал; 3 – сальник; 4 – выпускной распределительный вал; 5 – корпус подшипников распределительных валов; 6 – крышка головки блока; 7 – кронштейн крепления жгута проводов; 8 – заглушки; А – отличительный поясок впускного распределительного вала.

Головка 1 (рис. 1) блока цилиндров общая для четырех цилиндров, отлита из алюминиевого сплава, с камерами сгорания шатровой формы. Впускные и выпускные каналы выведены на разные стороны головки блока. Клапаны расположены V-образно в два ряда: с одной стороны впускные, с другой — выпускные. В головку запрессованы металлокерамические седла клапанов и латунные направляющие втулки клапанов. Внутренний диаметр направляющих втулок (7±0,015) мм, наружный (для втулок, поставляемых в запасные части) – 12,079–12,090 мм и 12,279–12,290 мм (втулка, увеличенная на 0,2 мм). Диаметр тарелки впускного клапана 29 мм, выпускного – 25,5 мм. Диаметр стержня впускного клапана (6,975±0,007) мм, выпускного – (6,965±0,007) мм. На каждый клапан установлено по одной пружине. Длина пружины в свободном состоянии 38,19 мм, под нагрузкой (240±9,6) Н [(24,5±0,98) кгс] должна быть 32 мм, а под нагрузкой (550±27,5) Н [(56,1±2,8) кгс] – 24 мм.

Принцип работы газараспределительного клапанного механизма в головке блока цилиндров автомобиля ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Клапаны приводятся в действие кулачками распределительных валов через цилиндрические гидротолкатели, расположенные в направляющих отверстиях головки блока цилиндров по оси отверстий под клапаны. Гидротолкатели автоматически устраняют зазор в клапанном механизме, поэтому при техническом обслуживании автомобиля проверять и регулировать зазор в клапанном механизме не требуется. Масло для работы гидротолкателей подводится из системы смазки по вертикальному каналу в блоке цилиндров к каналу в головке блока цилиндров около 5-го болта крепления, а затем по верхним каналам, выполненным на нижней плоскости корпуса подшипников. По этим же каналам подводится масло и для смазки шеек распределительных валов. В вертикальном канале головки блока цилиндров расположен обратный шариковый клапан, не допускающий слива масла из верхних каналов после остановки двигателя. Для привода клапанов служат два распределительных вала: впускной и выпускной. Валы отлиты из чугуна и снабжены пятью опорными шейками, которые вращаются в гнездах, выполненных в головке блока цилиндров и в одном общем корпусе подшипников распределительного вала. Для повышения износостойкости рабочие поверхности кулачков и шейка под сальник отбелены. Для того чтобы отличить впускной распределительный вал от выпускного, на впускном валу около первой опоры выполнен отличительный поясок А. От осевых перемещений валы удерживаются упорными буртиками, расположенными по обе стороны от передней опоры. Передние концы распределительных валов уплотнены самоподжимными резиновыми сальниками. Задние отверстия, расположенные по оси валов в головке блока цилиндров и корпусе подшипников, закрыты обрезиненными колпачковыми заглушками.

Инструменты и приспособления необходимые для снятия клапанов на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: приспособление для сжатия клапанных пружин, приспособление для выпрессовки и оправка для запрессовки маслосъемных колпачков, торцовые ключи «на 8», «на 10», «на 13», ключи «на 19», «на 21», шестигранник «на 10», отвертка, пинцет.

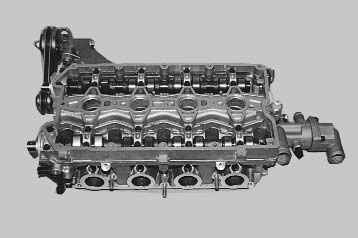

Разборка головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Снимите головку блока цилиндров с двигателя (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»). 2. Установите головку блока распределительными валами вверх, подложив под нее деревянные прокладки, чтобы не повредить клапаны.

3. Отверните торцовой головкой «на 13» три гайки крепления левой опоры силового агрегата…

4. …и снимите опору.

5. Выверните ключом «на 10» два болта крепления кронштейна топливной трубки…

6. …и снимите кронштейн.

7. Выверните ключом «на 10» два болта крепления датчика фаз…

8. …и снимите датчик.

9. Выверните ключом «на 21» датчик сигнальной лампы аварийного падения давления масла из корпуса подшипников распределительных валов.

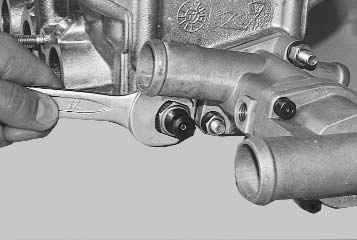

10. Выверните ключом «на 19» из термостата датчик температуры охлаждающей жидкости.

11. Выверните ключом «на 21» датчик указателя температуры охлаждающей жидкости из заднего торца головки блока.

12. Отверните ключом «на 13» две гайки крепления термостата.

13. Снимите термостат…

14. …и установленную под ним уплотнительную прокладку.

15. Выверните свечным ключом свечи зажигания, чтобы случайно не повредить их.

16. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…

17. …и снимите корпус.

18. Выньте распределительные валы из опор головки блока цилиндров и снимите с их передних концов сальники.

19. Выньте заглушки из заднего торца головки блока.

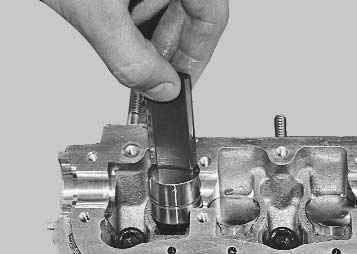

20. Извлеките гидротолкатели клапанов из отверстий головки блока цилиндров.

21. Очистите камеры сгорания от нагара. Осмотрите головку блока. Если на ней есть трещины или следы прогара в камерах сгорания, замените головку. Удалите заусенцы и забоины на плоскости головки блока.

Проверка отклонения форм головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

22. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, а затем по диагоналям и измерьте щупом зазор между поверхностью головки и линейкой. Если зазор больше 0,1 мм, можно прошлифовать привалочную поверхность. Для этого обратитесь в специализированную мастерскую.

23. Аналогично проверьте плоскостность привалочных поверхностей головки блока под впускной коллектор…

24. …и катколлектор. Неплоскостность этих поверхностей не должна превышать 0,1 мм.

25. Для проверки герметичности головки блока заглушите отверстие в головке под гнездо термостата. Это можно сделать, например, установив глухую прокладку из плотного картона под гнездо и завернув гайки его крепления. Вверните на место датчик указателя температуры охлаждающей жидкости, если его выворачивали.

26. Залейте керосин в каналы водяной рубашки. Если уровень керосина при выдержке 15–20 мин понижается, значит, в головке есть трещины и ее надо заменить. После проверки не забудьте снять картонную прокладку и извлечь пробки.27. Проверьте состояние опорных поверхностей под шейки распределительных валов на головке блока…

28. …и корпусе подшипников. Если хотя бы на одной из них есть следы износа, задиры или глубокие риски, замените головку и корпус подшипников.

29. Промойте масляные каналы. Для этого заглушите вертикальный масляный канал со стороны камеры сгорания (канал находится между 3-м и 4-м цилиндрами)…

30. …залейте бензин в масляный канал головки блока…

31. …и корпуса подшипников распределительных валов и выдержите 15–20 мин. Вылейте бензин, выньте заглушку и окончательно промойте каналы бензином с помощью груши.

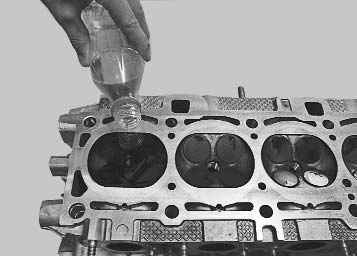

32. Для проверки герметичности клапанов вверните свечи и залейте керосин в камеры сгорания. Если в течение 3 мин керосин не просочится из камер сгорания в каналы, клапаны герметичны. В противном случае притрите (см. «)» или замените клапаны.

Снятие клапана с головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Примечание

Для замены или притирки клапанов снимите с головки блока цилиндров следующие детали: 1 – клапан; 2 – пружина; 3 – тарелка; 4 – сухари.

33. Установите под снимаемый клапан подходящий упор. 34. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

35. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.

Полезный совет Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

36. Снимите тарелку пружины.

37. Снимите пружину.

38. Подтолкните и выньте клапан из головки блока.

Ремонтируем двигатель 21126 ВАЗ 2170 Приора после обрыва ремня ГРМ

Сегодня притащили одного из старых клиентов на Приоре, как выяснилось заклинившая помпа порвала ремень и как следствие загнулись клапана.

Но прогресс на АвтоВАЗе не стоит на месте и если на двигателях десятого семейства просто гнуло клапана, то на приоровских 126-ых еще и шатуны теряют центровку и, если их не поменять велика вероятность того что двигатель начнет кушать масло и соответственно ваши деньги. Слава конструкторам АвтоВАЗа!

Но нет худо без добра, есть комплекты поршней на 126-е моторы с проточками которые не гнут клапана. В данной статье мы опишем процедуру ремонта головки блока цилиндров, после обрыва ремня ГРМ, а так же замену поршневой. Снятие и установка ремня ГРМ описано в этой статье, поэтому на ней подробно останавливаться не будем.

Для выполнения данной процедуры наличие динамометрических ключей обязательно!

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

1. Масляный.
2. Системы охлаждения.
3. Оба сразу.

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная. Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла. Так же падает компрессия в цилиндрах двигателя «Приоры».

Внимание! При обнаружении прогорания прокладки ГБЦ, её необходимо срочно заменить. Не откладывать в долгий ящик, чтобы избежать капитального ремонта двигателя.

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

Лада 2111 Последователь БТРа › Бортжурнал › Замена прокладки ГБЦ: Сборка и пробный запуск!

Сегодня день пролетел как одна минута, график был напряжённый, но я это сделал) Как обычно — в планировании рабочего дня помогла программа Mindjet MindManager 9
(ментальные карты — отличная штука. рекомендую!)

но вернёмся в гараж, к самому утру…

Зачистил верх блока от остатков старой прокладки, продул компрессором колодцы болтов ГБЦ. протёр на сухо, продул цилиндры

Расшарошил «штаны» выхлопного коллектора. На стыке торчала заводская сварка, сгладил это место

Померял недоход поршня (положил пластли на поршня (кусочки под клапана), одел головку. Прокрутил распредвалы. Повторил для 4-ех цилиндров.

Судя по пластилину — шансы на целые клапана при проблемах с ремнем отличные.

Вымыл болты ГБЦ в растворителе. Рискнул ставить старые болты, судя по всему это их вторая установка, их должно хватить. Судя по качеству запчастей, лучше заводские второй раз. чем новые. Смазал болты силиконовой смазкой

Поставил ГБЦ. Зажал болты по схеме. Первый раз 20 ньютонов, через 5 минут довернул на 90 градусов, через полчаса довернул еще на 90. Уф, не лопнули, можно продолжать!

Установил на локтайт клапанную крышку и основание термостата (родная прокладка порвалась при демонтаже)

Снял шкив коленвала, выставил метки — поставил и натянул ремень

Поставил шкив на место, затянул распредвалы

Промыл форсунки с помощью своего отопителя от ЗАЗ-968) Задействовал аварийный вибратор (который применяется для запальной свечи) для подачи 5-ти вольт на форсунку с компьютерного блока питания

Выхлопной коллектор, термоэкран, опору двигателя (верхняя),

Само собой- на новые прокладки, вместо просиженных.

Интересно — эти хитрые шпилько-болты, крепящие впускной коллектор с клапанной крышкой, на всех 21124-ых двигателях разваливаются?

Срезал остатки то ли резины, то ли пластмассы и просто сварил эти половинки между собой

Дросельную заслонку, провода к датчикам, воздушный фильтр, приоро-расширительный бачок и еще всякие мелочи… Залил масло, тосол и запуск…

Завелся с первого раза без эксцессов, это отлично!

Один из первых запусков, авто еще холодное

Это уже прогрелось. Снимал левой рукой, видимо чуть прикрыл рукой микрофон(((

И заводка прогретого двигателя. Сюда бы новый аккум для бодрого пуска, но и с тем что есть схватывает лучше. чем было. Еще бы)

Источник

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Недавно купленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем.

Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.
После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.
Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем.

Перед этим стержни клапанов смазываем чистым маслом.

Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

Как провести ремонт

1. Устройство для сжатия пружин клапанов. Можно использовать как «магазинное», так и самодельное. Главное, чтобы было удобно работать.
2. Устройство для выпрессовки маслосъемных колпачков.
3. Оправка в виде трубки для установки колпачков.
4. Ключи на «10», шестигранники, пинцет и отвертки.

Выполните такие манипуляции:

1. Проведите все действия по снятию головки и распределительных валов.
2. Извлеките все клапаны при помощи специального устройства.
3. Извлеките маслосъемные колпачки.
4. Проведите замену и притирку клапанов. Менять клапаны нужно в том случае, если имеются повреждения — прогары, нарушение геометрии. Обязательно подписывайте, на каких гнездах притираете клапан — в противном случае герметичность нарушится.
5. Соберите все механизмы привода клапанов — гидротолкатели, пружины, зафиксируйте их сухарями.

Все действия по сборке узла проводятся в обратном порядке, только нужно учитывать одну особенность: придерживайтесь рекомендуемых значений момента затяжки ГБЦ ВАЗ-2112 (16 клапанов). На фото обозначена последовательность затяжки.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости. Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент.

Необходимые инструменты

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Непосредственно сам процесс затягивания происходит в 4-е круга:

• 1-й круг — момент 20 Н·м (2 кгс/м);
• 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
• 3-й круг — доворот болты на 90 градусов;
• 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки.

Затягиваем болты крепления крышки шатуна моментом 5 кгс*м.

Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев.

Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале.

Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло. Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру. Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Источник

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

1. Подготовка «Приоры»
2. Отключение электрики.
3. Снятие ресивера впуска.
4. Снятие ремня газораспределительного механизма (ГРМ)
5. Демонтаж крышки клапанов.
6. Снятие непосредственно ГБЦ.
7. Проверка состояния головки.
8. Замена прокладки.
9. Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов. Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях. Отключить топливопровод ключами на 17. Отсоединить трубки системы охлаждения.Выкрутить торцевым ключом на 8, болты крышки. Их ровно 15 штук. Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю.

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке. Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки. От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Часто при капитальном ремонте мотора требуется снятие, разборка и сборка . В статье рассматривается, как снять головку на Лада Приора 16 клапанов. Также прилагается видео с подробным видеоотчетом по сборке и разборке ГБЦ.

[ Скрыть ]

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.

Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Демонтаж ГБЦ

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Когда пора менять?

Эксплуатируя авто, следует постоянно следить за герметичным прилеганием головки блока цилиндров к самому блоку, чтобы не было протеканий рабочих жидкостей. Как все агрегаты автомобиля, ГБЦ требует регулярного техобслуживания. Больше требуют внимания детали, которые испытывают постоянную нагрузку. К ним относятся комплектующие механизма газораспределения: сальники клапанов, клапана, сальники распредвала, прокладка. От качественного обслуживания автомобиля зависит продолжительность службы его узлов и агрегатов.

Замену расходных материалов следует выполнять согласно рекомендаций, указанных в руководстве по обслуживанию Лада Приора. Менять сальники и прокладку следует по мере износа либо при их внешних повреждениях. Существует ряд операций, при которых необходим демонтаж головки блока цилиндров: доработка и шлифовка седел, замена клапанов, опрессовка седел и втулок клапанов и другие.

Как разобрать?

Снятие, разборка и сборка ГБЦ для ремонта и доработки состоит из следующих шагов:

1. В первую очередь необходимо остудить двигатель, сбросить давление в топливной системе.
2. Для обесточивания автомобиля нужно отсоединить отрицательную клемму от аккумуляторной батареи.
3. Перед снятием агрегата необходимо слить охлаждающую жидкость.
4. Далее демонтируем головку блока цилиндров и устанавливаем ее так, чтобы не повредить клапана для дальнейшего ремонта и доработки.
5. Открутив крепежные гайки, демонтируем опору силового агрегата.
6. Далее последовательно снимаем кронштейн топливной трубы, датчики фаз, температуры охлаждающей жидкости, сигнальной лампочки аварийного давления масла, указателя температуры.
7. Затем следует снять термостат с установленной под ним прокладкой.
8. Чтобы избежать повреждения, следует вывернуть свечи зажигания.
9. Далее снимаем корпус подшипников распределительных валов.
10. На следующем этапе снимаются распредвалы и сальники, надетые на их передние концы.

Снятые распределительные валы

• Из отверстий ГБЦ следует вынуть гидротолкатели.
• Теперь убирается нагар с камер сгорания.
• Далее нужно осмотреть агрегат. Если на нем обнаружены трещины, царапины, сколы, следы прогара в камерах сгорания, то он подлежит замене.
• С поверхности агрегата следует удалить заусеницы и забоины.
• Далее с помощью щупов и линейки следует проверить ровность поверхностей под впускной коллектор и катколлектор.
• Теперь нужно проверить герметичность ГБЦ.
• Затем проверяем поверхности, на которые опираются шейки распредвалов, а также корпус подшипников. При наличии дефектов делали следует заменить.
• Затем промываем масляные каналы и проверяем герметичность.
• Следующий этап – снятие клапанов. Если на клапанах обнаружены царапины, деформация стержня или тарелочки, следы прогара, их нужно заменить.

  Проверка пригодности клапанов

• Далее снимаем маслосъемные колпачки и при необходимости выполняем их замену.
• Необходимо проверить, в каком состоянии находятся седла. Если нужно выполняется их доработка.
• Значительные дефекты клапанов устраняют доработкой и шлифовкой. После чего делается притирка клапанов.
• Далее нужно проверить состояние пружин клапанов, их упругость. При необходимости заменить.
• После проверки всех комплектующих и доработки клапаны нужно вставить в головку блока цилиндров на помеченные ранее места, смазав стержни моторным маслом.
• Затем устанавливаются маслосъемные колпачки, распредвалы и корпус подшипников.
• Далее устанавливаем на место головку блока цилиндров.
• При установке головки следует обязательно заменить прокладку. Закручивать болты крепления следует согласно моменту, указанному в руководстве к автомобилю Лада Приора.

  Последовательность затяжки болтов

• После установки головки блока устанавливаются в обратной последовательности все узлы и агрегаты, которые демонтировались для ее снятия.

Ремонт рассматриваемого агрегата занимает продолжительное время, но вполне выполним собственными силами. Если вовремя выполнять технический осмотр, ремонт Лада Приора и менять необходимые расходные материалы, то это пролит срок службы автомобиля.

Видео с выполнением ремонта ГБЦ (мотор 1,5 л)

Если при пуске мотора Приоры на 16 клапанов вы услышите постукивания в моторном отсеке, которые будут исчезать по мере прогрева силовой установки, то вам стоит проверить гидрокомпенсаторы (ГК). Когда каждый пуск холодного мотора сопровождается стуком – это явный признак изношенного гидрокомпенсатора. Мы расскажем, как проводится замена компенсаторов своими руками. Также мы рассмотрим такой компонент, как обратный клапан ГБЦ, который тоже может стать причиной появления дефектов в работе компенсаторов.

Гидрокомпенсаторы чувствительны к качеству смазки. Если в масле присутствуют механические примеси, деталь может выйти из строя раньше положенного срока. Неисправные гидрокомпенсаторы не подлежат ремонту. После установки новых компенсаторов вас может расстроить стук остальных ГК – это нормально, но не продолжительное время.
