Двигатели Волжского автомобильного завода отличаются достаточной надежностью, но рано или поздно нуждаются в ремонте. Часто различные поломки ДВС происходят по вине самих автовладельцев, замена прокладки головки блока цилиндров ВАЗ требуется в случае перегрева мотора.

Если прогорает прокладка (ПГБЦ), движок троит и теряет мощность, эксплуатировать машину с такой неисправностью становится невозможным.

Признаки неисправности ПГБЦ

Причин прогорания прокладки головки на автомашинах ВАЗ несколько:

• перегрев мотора;
• слабая затяжка болтов ГБЦ;
• трещина в головке блока;
• деформированная поверхность ГБЦ или блока цилиндров.

Основной причиной прогара ПГБЦ является перегрев, температура двигателя определяется по датчику на комбинации приборов. Перегреваться движок может из-за различных факторов:

• недостаточный уровень тосола (антифриза) в системе охлаждения;
• неправильно выставлено зажигание (слишком позднее);
• забит основной охлаждающий радиатор;
• зажаты впускные и выпускные клапана.

При сильном перегреве может выйти из строя головка блока, «залечь» поршневые кольца. Если после замены ПГБЦ прокладка прогорает снова, необходимо выполнять уже более серьезный ремонт, разбираться с причиной повторяющегося дефекта.

• 1 Признаки неисправности ПГБЦ
• 2 Особенности замены ПГБЦ на заднеприводных ВАЗ
• 3 Замена прокладки ГБЦ ВАЗ 2106
• 4 Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)
• 5 Замена прокладки ГБЦ ВАЗ 2109 (21099)
• 6 Замена прокладки ГБЦ ВАЗ 2114(2115)
• 7 Замена прокладки ГБЦ ВАЗ 2110 (2112)

Особенности замены ПГБЦ на заднеприводных ВАЗ

На автомобилях ВАЗ-классика устанавливаются двигатели моделей 2101, 2103, 2105 и 2106, и машины ВАЗ 2106/2107 могут комплектоваться любым из этих моторов. Принцип замены ПГБЦ на всей «Классике» практически одинаковый, с одной небольшой разницей – ДВС 2105 имеет ременную передачу, на всех остальных силовых агрегатах ВАЗ устанавливается цепь ГРМ.

Если датчик на щитке приборов показывает температуру выше нормы, вовсе не обязательно дело может быть в пробитой прокладке ГБЦ. Перегрев также происходит по следующим причинам:

Сейчас читают

Что лучше — Toyota Corolla или Volkswagen Jetta?…

Почему не поступает топливо в карбюратор? Основные причины и…

• неисправен водяной насос (оборвана крыльчатка);
• не натянут или оборвался ремень генератора;
• не работает нормально термостат;
• не открывается клапан пробки радиатора.

Есть признаки, по которым можно определить, что ПГБЦ прогорела:

• на работающем двигателе из трубы глушителя идет белый густой дым (пар);
• тосол из радиатора уходит, но нигде не подтекает;
• моторное масло в картере побелело, то есть, охлаждающая жидкость попадает в масло;
• двигатель троит, работает на двух и трех цилиндрах;
• антифриз «выкидывает» из радиатора.

Замена прокладки ГБЦ ВАЗ-2114

Прокладка головки блока цилиндров ВАЗ 2107

Прокладка ГБЦ является деталью одноразового использования, так как при установке изменяются её физические свойства и геометрия.

Для чего служит прокладка ГБЦ

Прокладка головки блока цилиндров предназначена для уплотнения соединения блока цилиндров и головки. Даже с учётом того, что эти составные части двигателя имеют идеально ровные привалочные плоскости, добиться полной герметичности без неё не получится, ведь давление в камерах сгорания достигает более десяти атмосфер. Кроме этого уплотнения требуют и соединения масляных каналов, а также каналов рубашки охлаждения. Герметичность достигается за счёт равномерного спрессовывания прокладки во время затяжки соединительных элементов.

Прокладка служит для уплотнения соединения головки и блока цилиндров

Из чего изготавливают прокладки ГБЦ

Прокладка головки блока цилиндров может быть изготовлена из разных материалов:

• металла (медные и алюминиевые сплавы);
• асбеста;
• комбинации металла и асбеста;
• комбинации резины и асбеста;
• паронита.

Главные требования к прокладке — устойчивость к высоким температурам и способность сжиматься. Каждый из перечисленных материалов имеет свои плюсы и минусы. Изделия, изготовленные из нескольких слоёв металла или асбеста, например, лучше противостоят высоким температурам, но при этом не могут обеспечить наилучшую герметичность. Детали из резины и паронита, наоборот, максимально усиливают соединение головки и блока, однако их температурная устойчивость ниже.

Металлические прокладки ГБЦ ВАЗ 2107 производят из сплавов меди и алюминия

При выборе прокладки лучше отдать предпочтение комбинированному изделию, например, изготовленному из асбеста и металла. Такие уплотнители сделаны из листового асбеста, но отверстия под цилиндры у них усилены металлическими кольцами. Такими же кольцами армированы отверстия под крепёжные элементы.

Выбирая прокладку лучше отдать предпочтение комбинированному изделию

Что нужно учитывать при выборе прокладки ГБЦ

Если вы собрались заменить прокладку, вам нужно точно знать характеристики двигателя. Дело в том, что «семёрки» комплектовались тремя типами силовых установок: ВАЗ 2103, 2105 и 2106, которые имеют разный диаметр цилиндров. У первого он равен 76 мм, у двух последних — 79 мм. Прокладки изготавливаются в соответствии с этими размерами. Поэтому, если вы приобретёте уплотнитель ГБЦ для двигателя 2103 и поставите его на силовой агрегат 2105 или 2106, поршни, естественно, разорвут кромки изделия со всеми вытекающими последствиями. В случае установки прокладки с диаметром отверстия под цилиндры, равным 79 мм на двигатель ВАЗ 2103, уплотнение не обеспечит необходимой герметичности из-за того, что деталь не перекроет полностью отверстия под цилиндры.

Причины и признаки разрушения прокладки ГБЦ

Разрушение уплотнителя характеризуется его пробоем или прогоранием. В первом случае имеет место небольшое повреждение детали, которое в некоторых случаях даже невозможно увидеть невооружённым глазом. При прогорании изделия масштабы повреждения существенно больше. Деталь деформируется и утрачивает целостность, оставляя участки соединений без уплотнения.

Причины разрушения

К основным причинам, по которым прокладка ГБЦ выходит из строя преждевременно, можно отнести:

• перегрев силового агрегата;
• неправильный порядок или момент затяжки крепёжных болтов при установке;
• заводской брак или низкое качество материала изготовления детали;
• использование некачественной охлаждающей жидкости;
• нарушения в работе двигателя.

Перегрев двигателя чаще всего становится причиной разрушения прокладки. Обычно он возникает вследствие перебоев в работе системы охлаждения (неисправность термостата, вентилятора радиатора, датчика включения вентилятора, засорения радиатора и т. п.). Стоит водителю проехаться полкилометра на автомобиле с перегретым двигателем, и прокладка прогорит.

Устанавливая новый уплотнитель на ремонтируемый силовой агрегат, важно соблюдать порядок закручивания болтов, которые крепят головку к блоку. Кроме этого необходимо придерживаться установленного момента затяжки элементов крепления. В случае недотягивания или перетягивания болтов прокладка неизбежно деформируется, и впоследствии будет пробита.

Чаще всего прокладка перегорает по причине перегрева двигателя

Выбирая уплотнитель для замены, стоит обращать внимание не только на его параметры, но и на производителя. Ни в коем случае не нужно покупать дешёвые детали неизвестных предприятий. Результатом подобной экономии может стать незапланированный капремонт мотора. Это касается и охлаждающей жидкости. Некачественный хладагент способен вызвать коррозию и повредить не только прокладку, но и саму головку.

Что касается нарушений в работе силовой установке, то такие процессы, как детонация и калильное зажигание также оказывают разрушающее действие на уплотнитель. Поэтому стоит следить за качеством топлива и правильностью регулировки угла опережения зажигания.

Признаки повреждения прокладки ГБЦ

Пробой или прогорание прокладки может проявляться в виде:

• быстрого нагревания и перегрева двигателя;
• нестабильной работой силового агрегата;
• потёков масла или охлаждающей жидкости из-под головки блока;
• следов охлаждающей жидкости в масле и смазки в хладагенте;
• пара в выхлопных газах;
• повышения давления в системе охлаждения, сопровождающегося появлением дыма в расширительном бачке;
• конденсата на электродах свечей.

Симптомы в каждом отдельном случае будут разные. Это зависит от того, в каком именно месте была нарушена целостность уплотнителя. Если прокладка повреждена в районе кромки отверстия под цилиндр, то, скорее всего, будет иметь место перегрев силовой установки с повышением давления в системе охлаждения. В этом случае горячие выхлопные газы под давлением прорвутся в месте повреждения уплотнителя в систему охлаждения. Естественно, тосол или антифриз начнёт быстро нагреваться, повышая температуру всего двигателя. При этом повысится давление в системе, а в расширительном бачке появятся пузырьки газа.

При прогоревшей прокладке нередко хладагент попадает в масло

Обязательно будет и обратный эффект. Попадание хладагента в камеры сгорания нарушит нормальную работу двигателя. Мотор начнёт троить, из-за того, что топливно-воздушная смесь, разбавленная охлаждающей жидкостью, не сможет сгорать. В результате мы получим заметное нарушение работы мотора на холостом ходу, сопровождающееся выхлопными газами в системе охлаждения, хладагентом в камерах сгорания и густым белым дымом с характерным запахом из выхлопной трубы.

Если же прокладка прогорит где-нибудь между окнами рубашки охлаждения и масляных каналов, не исключено, что эти две технологические жидкости смешаются. В этом случае в расширительном бачке появятся следы смазки, а в масле — антифриз или тосол.

Масло может попадать в систему охлаждения

При повреждении прокладки по краю, обычно, наблюдается подтекание масла или охлаждающей жидкости в месте соединения ГБЦ и блока цилиндров. Кроме этого возможен и прорыв выхлопных газов между основными деталями двигателя.

Если прокладка повреждена, и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

Самостоятельная диагностика

К диагностике неисправности прокладки необходимо подойти комплексно. Иными словами, не стоит сразу приступать к снятию головки, увидев белый дым из выхлопной трубы, или подтеки масла из-под головки. Чтобы убедиться в неисправности уплотнителя, выполните следующие действия:

1. Осмотрите место соединения головки и блока цилиндров по периметру. Если вы обнаружите подтеки масла или хладагента, убедитесь, что течёт именно из-под головки.
2. Запустите двигатель и обратите внимание на цвет выхлопа и его запах. Если он действительно похож на густой белый пар, и пахнет тосолом или антифризом, заглушите мотор и аккуратно открутите пробку расширительного бачка. Принюхайтесь. Если выхлопные газы попали в систему охлаждения, из бачка будет доноситься запах сгоревшего бензина.
3. Не закручивая крышки расширительного бачка, заведите мотор и посмотрите на состояние хладагента. Он не должен содержать ни пузырьков газа, ни следов смазки.
4. Заглушите силовую установку, дайте ей остыть. Извлеките масляный щуп, осмотрите его и определите уровень масла. Если на щупе имеются следы бело-коричневой эмульсии, или уровень масла неожиданно повысился, имеет место смешивание технологических жидкостей.
5. Дайте двигателю поработать 5–7 минут. Заглушите его. Выкрутите свечи зажигания, осмотрите электроды. Они должны быть сухими. Если же на них есть следы влаги, скорее всего, в цилиндры поступает хладагент.

Видео: признаки повреждения прокладки ГБЦ

Прогар прокладки головки блока, признаки.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;

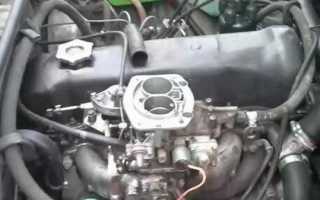

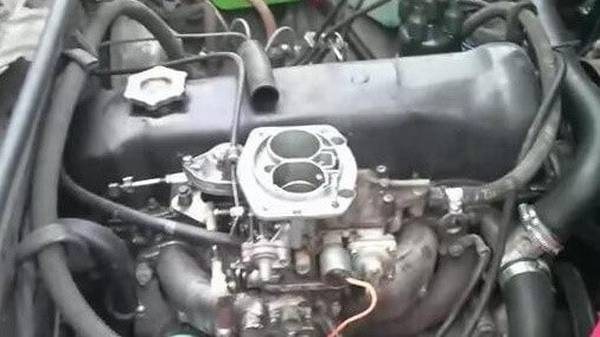

• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);

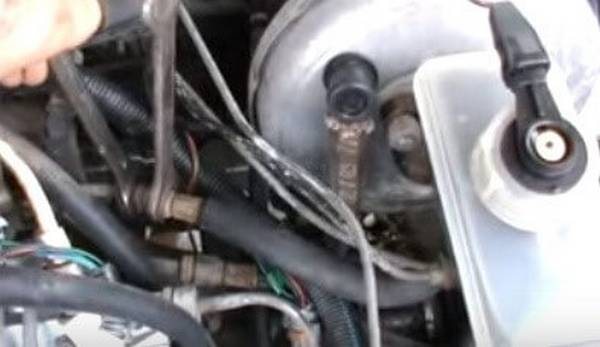

• скидываем шланг вакуумного усилителя тормозов;

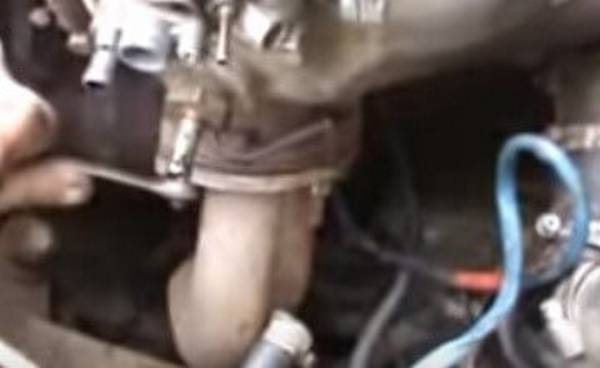

• отворачиваем четыре гайки крепления приемной трубы глушителя;

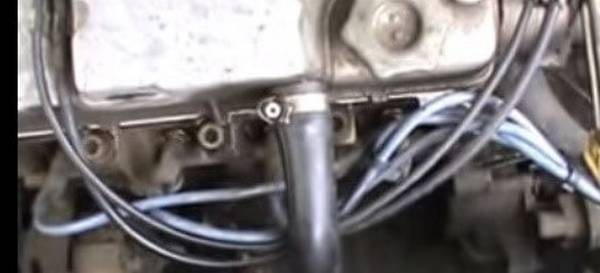

• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;

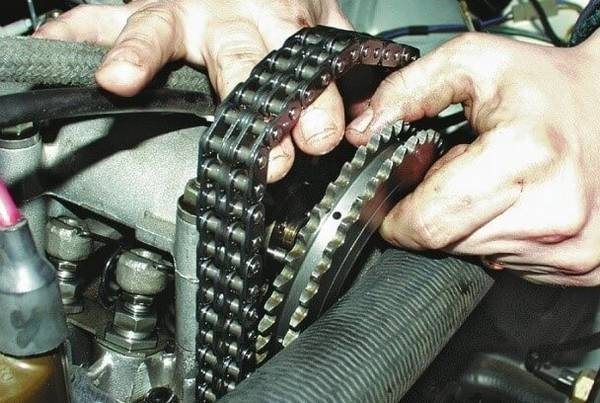

• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;



• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Как Поменять Заглушку На Блоке Ваз 2109

Заглушки в блоке мотора ВАЗ

Заглушки в блоке цилиндров являются неотъемлемыми элементами узла. Если из системы остывания начинает вытекать жидкость, то первопричиной могут быть заглушки, которые пришли в негодность. Возникновению дыр содействует ржавчина, образовывающаяся в процессе использования автомобиля. Смена заглушек на движке ВАЗ часто позволяет убрать такие проблемы, а установка новых своими руками занимает не настолько не мало времени, по сопоставлению с ремонтом мотора.

Как устранить течь ОЖ в двигателе ВАЗ

При появлении течи в движке из-за нехороших заглушек их необходимо просто сменять новыми. На более ранешнего выпуска автомобилей ВАЗ, в набор чашечных пробок мотора входят: одна заглушка малого поперечника – 20 5 мм и 5, огромного поперечника – 40 мм. Существует аннотация, как производится смена заглушки блока ВАЗ.

Материалы и инструменты для проведения работ

Набор заглушек.

Молоток.

Пассатижи.

Зубило.

Отвертка.

Герметик.

Наждачная шкурка.

Отверстие перед этим необходимо отлично почистить и обезжирить.

Подготовительные работы перед сменой заглушек на авто ВАЗ

Сначала, необходимо высвободить к заглушкам доступ, убрать элементы и узлы, которые мешают:

• Отключается аккумуляторная батарея — снимается «минусовая» клемма.
• Из радиатора и блока цилиндров соединяется жидкость для остывания.
• Определяется, вероятна ли смена заглушки в блоке ВАЗ без дополнительного снятия головки мотора.

Если необходимо снять головку производится последующее:

• От выпускного коллектора отсоединяется труба глушителя.
• Убирается кронштейн для крепления трубы насоса, подводящую охлаждающую жидкость.
• Отсоединяются шланги, через которые осуществляется вентиляция системы, от крышки головки блока цилиндров и карбюратора, который запирается специальной крышкой.

Отсоединение от воздушного фильтра вентиляционных шлангов

• Снимается воздушный фильтр.
• Отключаются провода от датчика распределителя зажигания, карбюратора, свеч.
• Вынимается датчик распределяющий зажигание.
• Производится отсоединение шлангов от:

1. топливного насоса, через который подается бензин;
2. карбюратора, служащий для слива горючего;
3. отводящего патрубка, который установлен на рубахе остывания мотора;
4. вакуумного усилителя тормозов.

• Снимаются тросы, соединяющие привод дроссельной и воздушной заслонок карбюратора.
• С зубчатого ремня удаляется защитная крышка. Откручивается гайка, фиксирующая натяжной ролик, который потом снимается сразу с осью и дистанционным кольцом.
• Со шкива распределительного вала снимается ремень.
• Выворачивается болт и извлекается со шпонкой шкив.
• Освобождается от крепления и снимается головка мотора.

Совет: Смену малой заглушки либо большой на блоке цилиндров со стороны маховика, необходимо делать на разобранном движке автомобиля

Смена заглушек на авто ВАЗ

• Используя бородок либо зубило в одной руке, а молоток в другой, аккуратненько постукивая по краю заглушки, деталь проворачивают в блоке мотора.

Проворачивание при помощи отвертки заглушки блока цилиндров

• Потом она поддевается пассатижами и извлекается из гнезда. В очень покоробленной заглушке, когда ее нельзя провернуть, делают отверстие, в него вставляют вороток и убирают.

Просверленное отверстие в очень изношенной заглушке

Совет: При падении детали внутрь мотора ее можно подтащить к отверстию магнитной указкой и вынуть пассатижами.

• Зачищаются наждачной шкуркой от ржавчины края отверстий. Для надежности края новейшей заглушки смазываются перед установкой в гнездо герметиком.

На фото отлично видна разница меж старенькой и новейшей заглушками.

Новенькая и древняя заглушка для ВАЗ

• Пробка ставится на место.
• При помощи молотка и оправки заглушка аккуратненько запрессовывается в отведенное отверстие блока цилиндров мотора.

Как Поменять Заглушку На Блоке Ваз 2109

Запрессовка заглушки в корпус мотора

• Головка блока ставится на место. По мере надобности перед установкой производится смена заглушек на головки блока ВАЗ. Порядок выполнения работ аналогичен как для блока цилиндров.

Тщательно, как производится смена заглушек на ВАЗ 2108, можно узреть по видео.

Установка головки блока

После того, как была выполнена смена заглушек блока мотора ВАЗ, к блоку цилиндров крепится его головка. Итак:

• Нужно очистить головку от отложений и грязищи. Для этого можно использовать дизельное горючее либо керосин.
• Остатки охлаждающей воды и масла удаляются из резьбовых отверстий.
• От старенькой прокладки очищаются, а потом обезжириваются растворителем привалочные плоскости головки и блока цилиндров.

Совет: При установке головки цилиндров берется новенькая прокладка. Необходимо смотреть, чтоб на нее не попало масло.

• На блок цилиндров устанавливается головка.
• Крепежные элементы погружаются в моторное масло резьбой, стекают приблизительно в течение 30 минут и инсталлируются на головку.
• Ставится ремень. Для этого его одевают на шкив, расположенный на коленвалу. Натяжение ремня производится против часовой стрелки.
• Не затягивая совсем болты, крепится защита ременного привода. На два оборота плавненько проворачивается коленчатый вал, при всем этом ремень должен находиться в неизменном напряжении, при прекращении вращения вала не ослабляться.
• Проверяется совпадение метки на средней крышке и на шкиве коленвала, также на крышке головки цилиндров и шкиве распредвала. При их совпадении все, фиксирующие кронштейн натяжного ролика болты, затягиваются. Поначалу – правый, позже – левый.
• Ставятся тросы привода дроссельной и воздушной заслонок карбюратора.
• Подсоединяются ранее убранные шланги.
• Подключается датчик рассредотачивания зажигания.
• Верно выставляется момент зажигания, по другому могут появиться перебои в работе мотора, возрастет расход горючего, произойдет перегрев мотора.
• Верхняя мертвая точка выставляется по меткам, размещенным на шкале лючка картера и маховике. Для этого с лючка картера снимается резиновая заглушка. Проворачивается по ходу вращения коленвал, до совпадения меток на маховике и средней метки на корпусе лючка. При всем этом поршни первого и 4-ого цилиндров будут находиться в зоне ВМТ.
• К карбюратору, датчикам подсоединяются провода.
• Устанавливается воздушный фильтр.
• Заправляется водой, лучше тосолом, охлаждающая система автомобиля.
• Подключается аккумуляторная батарея.
• Проверяется работа мотора.

Установка зажигания

Так производится смена заглушек на движки ВАЗ. Утечка из блока цилиндров мотора воды либо неисправности в охлаждающей системе на дорогах делают огромное количество механических поломок авто. Возникающая в охлаждающей системе завышенная температура приводит к образованию накипи, которая загрязняет внутренние стены корпуса мотора. К тому же накипь забивает каналы радиатора остывания и блока цилиндров, а это приводит к перегреву мотора, который может выйти со строя.

Все это показывает на то, что смена заглушки мотора ВАЗ должна выполняться вовремя.

Ваз 2109 | снятие и установка заглушек блока цилиндров | лада самара

Рис. 67. Передняя часть блока цилиндров: 1 — штифт натяжения пружины; 2 — опорный палец успокоителя цепи; 3 — металлической шарик поперечником 17 мм; 4 — маслоразбрызгивающее сопло; 5 — заглушка блока цилиндров; 6 — опорный палец ботинка натяжителя цепи; 7 — опорный палец натяжителя цепи привода масляного насоса

Рис. 66. Задняя часть блока цилиндров с указанием местопребывания железного шарика (1), перекрывающего главную масляную магистраль, и заглушки (2) блока цилиндров

— слить охлаждающую жидкость;

— снять детали и узлы, которые могут помешать доступу к заглушкам;

Рис. 69. Установка отвертки либо зубила для демонтажа заглушек блока цилиндров

Рис. 70. Извлечение заглушки из блока

— кропотливо зачистить посадочное отверстие заглушки в блоке цилиндров. На уплотнительной поверхности не должно остаться следов смазки;

— намазать посадочное отверстие фиксирующим средством Loctite и воткнуть новейшую заглушку при помощи специальной оправки (номер по спецификации 00) или другой подходящей оправки таким макаром, чтоб она была заподлицо с поверхностью блока цилиндров;

— установить все снятые детали на свои места и после паузы 45 минут залить охлаждающую жидкость в движок, если он не снимался с автомобиля;

— после чего пустить движок и проконтролировать его на отсутствие утечек.

Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)

Мотор 2105 имеет ременный привод ГРМ, поэтому замена прокладки ГБЦ отличается только снятием и установкой деталей газораспределительного механизма. Метки выставляются так, как это показано на рисунке внизу.

Еще немного отличается сама ГБЦ 2105, но работа производится в том же порядке, что и на остальных моторах ВАЗ-классика.

Что это?

А что вообще собой представляет эта прокладка?

Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.

Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.

Признаки износа

Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Чтобы проверить наличие пара в отработанном газе, нужно демонтировать крышку с расширительного бачка с охлаждающей жидкостью и надеть на горловину пакет. Если после недлительной работы силового агрегата пакет быстро надуется, прокладка износилась, а потому нуждается в замене.

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;



• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Какую функцию выполняет прокладка ГБЦ?

Прокладка головки блока цилиндров расположена между ГБЦ и цилиндрами и выполняет несколько функций:

• уплотняет место, где прилегает головка к блоку цилиндров;
• не дает протекать маслу и попаданию охлаждающей жидкости (ОЖ) в цилиндры;
• сдерживает внутреннее давление и высокую температуру.

Таким образом, она разделяет между собой три системы: газораспределения, охлаждения и смазки. Испытывая большие нагрузки, она быстро изнашивается.

Прокладка со следами пробоев

Ниже перечислены признаки, по которым можно определить необходимость замены:

• недостаточное давление в одном или нескольких цилиндрах;
• вспенивание ОЖ, падение ее уровня при отсутствии внешней течи происходит из-за попадания газов в систему охлаждения;
• эмульсия на масляном щупе, увеличение уровня масла в поддоне, причиной этого является наличие антифриза в системе смазки;
• появление масляной пятен на поверхности ОЖ и горловине радиатора говорит о пробитой прокладке в районе масляного канала;
• белый дым в выхлопных газах, при этом падает уровень ОЖ;
• выдавливание ОЖ жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
• уровень ОЖ падает и двигатель закипает.

На видео рассказывается о признаках прогара прокладки.

Как проверить прокладку головки блока цилиндров. 18+.

Причиной повреждения прокладки может быть:

• некачественный расходный материал;
• перегрев силового агрегата;
• неправильная затяжка болтов головки блока цилиндров;
• недостаточный уровень ОЖ;
• неправильная установка головки блока цилиндров.

Замена прокладки ГБЦ ВАЗ 2114(2115)

На вазовских моделях 2113-14-15 в основном устанавливаются инжекторные 8-клапанные двигатели, поэтому замена прокладки ГБЦ ВАЗ 2114 (2115) немного отличается от замены ПГБЦ на «девятке».

В отличие от 2109 на «четырнадцатых» и «пятнадцатых» моделях:

• по-другому снимается корпус воздушного фильтра, и вместе с ним нужно также отсоединять гофру инжектора (патрубок) и штекер с датчика расхода воздуха;
• иначе отсоединяются топливные шланги;



• на моторе нет трамблера, зато патрубок идет сзади головки блока;
• необходимо будет снять высоковольтные провода, и лучше запомнить их порядок установки (иногда они не пронумерованы);

В остальном принципиальных отличий в замене прокладки ГБЦ 2114 от 2109 нет.

Замена прокладки поддона картера VAZ Lada 2112 в автомастерских города Москва

15 компании по ремонту автомобилей

• Afto-сервисе
• ул. Поликарпова, д. 27, стр. 3
• +7 (495) 99… показать все
• сайт компании

Стомобил

ул. Енисейская, домовладение 36 стр.12

+7 (495) 20… показать все

сайт компании

Хонда

улица Домостроительная улица, дом 4, стр. 1

+7 (495) 41… показать все

сайт компании

Тсм моторс

улица Кулаков переулок, дом 6

+7 (495) 54… показать все

сайт компании

ежедневно, 10:00–20:00

Dvs

Алтуфьевское шоссе 27А

+7 (495) 92… показать все

сайт компании

Tiger box

Большая Филёвская ул., вл. 1

+7 (915) 12… показать все

сайт компании

Лондон-авто

улица Дмитровское шоссе, дом 9, стр. 4

+7 (985) 45… показать все

сайт компании

Gag-auto

65 км МКАД внешняя сторона, м. Строгино

+7 (495) 54… показать все

сайт компании

Рф-моторс

Ул. Малая Юшуньская, д.1, стр.1

+7 (499) 13… показать все

сайт компании

Автоэлит-сервис

ул. Енисейская, дом 7, к3

+7 (495) 96… показать все

сайт компании

Tigerboxru

улица Большая Филёвская улица, дом вл1

+7 (926) 33… показать все

сайт компании

вт-сб 10:00–20:00

Аполло моторс

улица улица Генерала Дорохова, дом 10Д

+7 (495) 50… показать все

сайт компании

ежедневно, 10:00–21:00

Популярные компании

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

• все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
• отсоединяем полностью корпус воздушного фильтра с патрубками;
• снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
• отсоединяем высоковольтные провода, снимаем модуль зажигания;
• демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
• откручиваем натяжной ролик, скидываем ремень ГРМ;
• демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
• снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
• демонтируем клапанную крышку, открутив все болты ее крепления;
• отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
• снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
• откручиваем болты термостата (3 шт., шестигранником на 5);
• скручиваем болты крепления ГБЦ (10 шт.);
• отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Что учесть при выборе нового изделия

Чтобы прокладка выполняла свои функции, она должна быть устойчивой к воздействию повышенных температур и иметь свойство сжиматься. Эти свойства зависят от материала изготовления. Существует несколько вариантов изготовления прокладок: из асбеста, паронита, металла и их комбинаций.

Это интересно: Как снять и заново установить магнитолу в Рено Логан — практические советы и рекомендации

Комбинированные варианты, слои которых сделаны из различных материалов, сочетают в себе несколько свойств. Прокладки из асбеста и металлических сплавов обладают повышенной устойчивостью к воздействию высоких температур, но не усиливают уплотнения между головкой и блоком цилиндров. Изделия из паронита и резины, обеспечивают качественную герметизацию, но предел для высоких температур у них ниже. Выбирая прокладку, предпочтение следует отдавать изделиям комбинированного типа.

Чтобы не ошибиться с выбором уплотнителя, необходимо учитывать характеристики силового агрегата, который установлен на автомобиле. На ВАЗ 2107 может быть установлен один из трех типов двигателей. Они отличаются диаметром цилиндров. У силового агрегата 2103 диаметр 76 мм, у 2105 и 2106 – 79 мм. Если поставить прокладку несоответствующего диаметра, испортятся кромки уплотнителя. Естественно, будет нарушена герметизация.

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

Кстати, то же самое случается, когда слабо затянута головка блока цилиндров, но в любом случае прокладку придется поменять.

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Видео, как осуществляется замена прокладки головки блока цилиндров ВАЗ-2107 своими руками, можно посмотреть ниже:
