Устройство системы стеклоочистителя лобового стекла

Каждый автомобиль оснащается стеклоочистителями. Они выполняют функцию удаления с поверхности стекол загрязнений и осадков. В результате у водителя всегда сохраняется нормальный обзор дорожной ситуации, даже если за окном сильный снегопад или дождь. Эффективность работы дворников повышается за счет омывателей, распыляющих чистящую жидкость на поверхность стекла. В результате дворники хорошо справляются с удалением прилипших насекомых и загрязнений.

Многие модели авто оснащаются также очистителем заднего стекла, предусмотрена очистка передних фар при помощи омывателя. Как результат, повышается безопасность езды во время неблагоприятной погоды. Параметры работы стеклоочистителей – периодичность их срабатывания и скорость хода – можно регулировать с водительского места.

Технические нюансы всецело обуславливаются разновидностью механизма и применяемым типом крепежа. Стандартный стеклоочиститель включает в себя следующие элементы:

• систему рычагов привода (трапецию);
• поводки;
• реле, формирующее режим работы;
• электронный блок управления (если машина оснащена им);
• электродвигатель и редуктор;
• шарнирные крепления;
• щетки.

В зависимости от типа управления предусматривается необходимое оснащение. Управление вручную предполагает наличие соответствующего переключателя под рулем. При оборудовании авто автоматической системой управления стеклоочистителями уже необходим датчик дождя, следящий за загрязнением стекла, и специальная электроника управления.

Хотя система очистки стекла в автомобилях и не отличается большой сложностью, тщательно разобраться с принципом ее работы все равно необходимо. Далее расскажем об основных особенностях.

Режим работы стеклоочистителей устанавливается при помощи электромагнитного реле, которое принимает команду и формирует управляющее воздействие на электродвигатель. В разных транспортных средствах работа щеток различается. Это либо прерывистый режим с паузами между ходом стеклоочистителей в 3–5 секунд, либо движение с постоянной скоростью или работа совместно с разбрызгиванием омывающей жидкости.

Приводной двигатель стеклоочистителя питается от бортовой сети. Схемы подключения у каждой модели авто свои.

Движение передается на поводки щеток и непосредственно на стеклоочистители через электродвигатель с червячным редуктором и трапеции (системы рычагов). Благодаря трапеции вращательное движение преобразуется в качание щеток. Последние, в свою очередь, за счет плотного контакта со стеклом очищают его от грязи и воды.

Корректно отлаженная и настроенная система очистки стекол хорошо справляется с удалением всех загрязнений, не оставляет разводов и тем более не наносит механических повреждений. Кроме того, исправные стеклоочистители работают бесшумно. Если же в описанных процессах наблюдаются сбои, значит, есть неисправности, ремонтом которых нужно оперативно заняться.

Трапеция представляет собой набор рычагов и тяг, переводящих вращение редуктора в возвратно-поступательные качания щеток и поводков. Функции стандартного механизма трапеции таковы:

• обеспечить работу щеток при включении мотора стеклоочистителя;
• двигаться с требуемой скоростью и амплитудой;
• синхронизировать движение поводков при двух или большем количестве щеток на стекло.

Трапеция – важная часть системы очистки стекол наряду с приводным электродвигателем. Возникновение неисправностей, в частности люфтов, в этом механизме напрямую влияет на эффективность работы. Поэтому детали трапеции изготавливают из листовой стали. Это надежный материал с большой стойкостью к нагрузкам на изгиб и способностью сохранять свои свойства при различных атмосферных воздействиях.

По устройству стеклоочистителей можно выделить одно-, двух- и трехщеточные трапеции. В соответствии с принципом работы применяются асимметричные и симметричные конструкции.

Какая бы модель автомобиля ни рассматривалась, мотор привода очистителя стекла устроен всегда примерно одинаково. Он состоит из электродвигателя и редуктора, чаще всего червячного. Редуктор нужен для увеличения усилия, создаваемого двигателем. В современных авто также применяются предохранительные устройства для защиты от перегрузок, системы подогрева в холодное время года и прочее.

Мотор-редуктор, по сути, – главнейший узел в системе очистки стекол, так как именно он приводит механизм в движение. Для работы электродвигателя в нормальных условиях нужно, чтобы щетки хорошо прилегали к стеклу, но при этом легко скользили по нему. В противном случае моторчик будет перегружен.

Существует две основных системы управления очистителем ветрового стекла – электрическая и электронная. Под электрической понимают такую систему, где переключение режимов происходит вручную. Делается это посредством специальной ручки управления под рулем. На ней расположены органы управления для включения дворников, настройки паузы в их работе и выбора режима очистки. Недостатком данной системы является необходимость постоянного контроля со стороны водителя.

Если управление очисткой стекла доверено электронике, то предполагается минимальное участие человека. Машину оборудуют специальным блоком электроники и датчиком дождя. Последний измеряет чистоту стекла. Электронное управление реализует множество функций:

• включение и выключение в автоматическом режиме;
• регулирование скорости и частоты работы дворников;
• выключение при обнаружении помех на поверхности стекла;
• подача стеклоомывателя для улучшения качества очистки;
• подогрев щеток во избежание замерзания, даже когда двигатель выключен.

Автовладельцы сами решают, какой конкретный тип щеток использовать на авто. Можно выделить несколько их видов, различающихся по эксплуатационным свойствам и конструкции.

Каркасные стеклоочистители совмещают в себе доступность и хорошие очищающие свойства. Конструкция предполагает плотное прилегание к поверхности стекла. Однако эти щетки здорово теряют характеристики при отрицательных температурах или большой скорости движения машины.

Решение подороже – это бескаркасные щетки. Они чистят стекло лучше, чем каркасные. Низкие температуры в меньшей степени ухудшают их рабочие свойства. Также бескаркасные имеют больший эксплуатационный ресурс. Однако у них есть существенный минус – тяжело подобрать модель щеток, оптимально соответствующую лобовому стеклу.

Для зимних условий больше всего приспособлены стеклоочистители гибридного типа. Поэтому их иногда именуют зимними. Выдающиеся рабочие качества при низких температурах обеспечиваются благодаря влагостойкости и защищенной конструкции. Поэтому чаще всего гибридные стеклоочистители используются в регионах с продолжительной и суровой зимой, где особенно актуален вопрос поддержания автостекол в чистом состоянии.

Рекомендуем

«Бескаркасные дворники: правила выбора и эксплуатации» Подробнее
Вплоть до 1999 года крепление стеклоочистителей было одинаковым у большинства автомобилей. В то время широкое распространение получил «крючок», или Hook. Формой он напоминал букву U. Щетка защелкивалась в крепление и надежно фиксировалась там. Сейчас в машинах применяются несколько различных видов крепежа для очистителей стекла, о которых расскажем ниже.

Боковой штырь — креплениями такого типа стали оснащаться автомобили Volvo, BWM и других производителей с 2005 года. Стеклоочистители фиксируются боковым штырем диаметром 17 или 22 мм.

Кнопка, или Push Button, — через этот адаптер фиксируются щетки шириной 16 мм. Крепление просто защелкивается, а чтобы снять, нажимают на соответствующую кнопку.

Pin lock — щетки крепятся при помощи особого замка. Применяется концерном Audi.

Выше перечислено далеко не все множество способов фиксации стеклоочистителей. Нередко производители используют защелки щеток собственной конструкции.

Устройство стеклоочистителей не отличается сложностью, однако ни одна современная машина не обходится без этого приспособления. Благодаря дворникам водитель может прямо из своего места очищать стекла от загрязнений и повышать тем самым видимость дороги. Наличие электронной системы управления позволяет полностью освободить человека от функции управления очисткой стекла, повышая безопасность езды и комфорт процесса вождения.

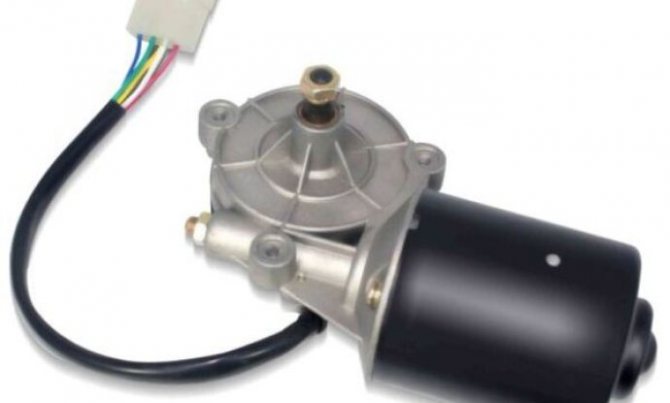

Моторчик стеклоочистителя – что это и как работает?

Современные автомобили оснащаются двумя стеклоочистителями, которые для переднего стекла имеют двойную конструкцию (имеется две резинки на щетке для более эффективной работы), а для заднего – одинарный вариант. Большинство стеклоочистителей лобовика работают в трех основных режимах. Эти режимы представляют собой прерывистую, медленную и быструю работу.

Стеклоочиститель лобовика включает в свою конструкцию электрический двигатель с редуктором, систему рычагов, щетки и механизм, автоматически возвращающий дворники авто в исходное положение. Одновременно с очистителем осуществляется работа омывателя ветрового стекла. Когда этот небольшой, но важный механизм перестает работать, не стоит медлить с его починкой, ведь погода редко бывает предсказуема.

Моторчик омывателя чиним своими руками Умелые ручки washer motor

How windshield wiper systems work | ACDelco

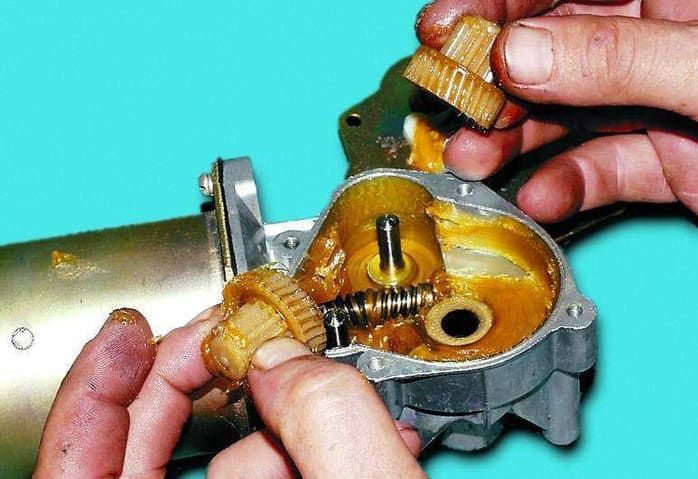

Причины неисправности моторчика дворников

Мотор привода стеклоочистителей имеет слабое место в виде большого количества контактов в цепи. В итоге велики потери напряжения, а хотя бы один некачественный контакт приводит к ухудшению стабильности работы. При этом не всегда проблема в самом двигателе. А значит, не стоит спешить с вопросом, как поменять моторчик дворников, без полной проверки всех контактов в электрической цепи.

• Предохранитель. Первым делом проверить предохранитель. Это сделать просто, а выходят из строя они довольно часто.
• Работоспособность. Уделить внимание выключателю, корректно ли он замыкает и размыкает электрическую цепь.
• Рабочие параметры. Проверить сопротивление на клеммах прерывателя при помощи омметра. Если сопротивление отсутствует, то это достаточная причина для замены прерывателя.
• Корректность подключения. Без включения дворников измерить сопротивление между массой и клеммой № 4. При показаниях прибора, отличных от нуля, необходимо обеспечить нормальное заземление.
• Провести замер напряжения на клемме № 5 при включенном на малую скорость стеклоочистителе. Если значение соответствует таковому на аккумуляторе, тогда отсутствие движения мотора указывает на необходимость изучить следующий раздел, где рассказано, как поменять мотор дворников.

Замена мотора стеклоочистителя на Приоре

Чтобы заменить непосредственно сам моторчик дворников, необходимо первым делом отметить положение планки трапеции относительно ее корпуса, чтобы потом все установить в таком же порядке.

Откручиваем три болта крепления мотора:

И центральную гайку при помощи ключа на 13 мм. Снимаем мотор и производим его замену на новый в случае необходимости.

Установка происходит в обратной последовательности. Цена новой трапеции составляет от 1000 рублей за оригинал производства Автоваз. За мотор придется заплатить не менее 2000 рублей.

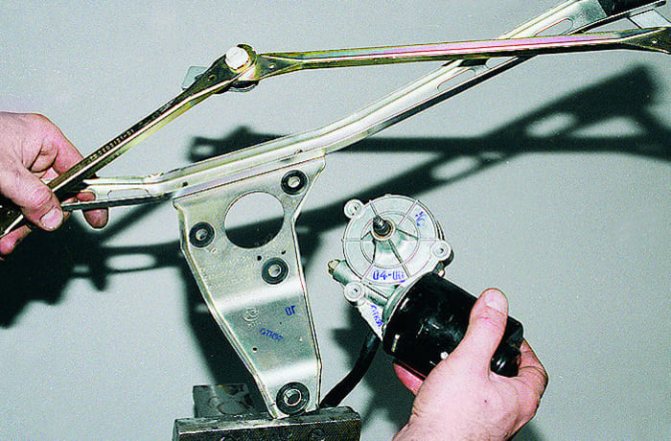

Самостоятельная замена моторчика дворников

Допустим, что результаты диагностики потерявших работоспособность стеклоочистителей указали на выход из строя соответствующего моторчика в авто ВАЗ 2114. Проблема решается его заменой, для проведения которой нужен такой инструмент:

• отвертка с плоским шлицем;
• вороток с набором головок или ключи на 10 и 13;
• исправный мотор-редуктор.

Так как поменять моторчик дворников самостоятельно умеют не все водители, далее поговорим о действиях, необходимых для успешного результата:

1. Отсоединить минусовую клемму от автомобильного аккумулятора.
2. Перевести тяги стеклоочистителей в вертикальное состояние.
3. Открутить крепеж рычагов.
4. Снять рычаги с приводных валиков.
5. Демонтировать колпачки, закрывающие привод.
6. Снять гайки, фиксирующие кронштейн мотор-редуктора.
7. Убрать предохранительные шайбы.
8. Поднять капот и оставить в таком состоянии.
9. Отсоединить разъем с контактами для управления мотором.
10. Открыть кожух отсека предохранителей и демонтировать реле, которые закрывают доступ к креплениям мотор-редуктора.
11. Вывернуть удерживающий кронштейн винт.
12. Удалить пластмассовый фиксатор проводки.
13. Снять крепление проводов в технологическом проеме.
14. Вывинтить 3 болта, соединяющих моторчик и рычаги трапеции.
15. Извлечь мотор привода стеклоочистителей.

Вот и все операции, необходимые для демонтажа моторчика привода дворников. При установке нового их выполняют в обратном порядке.

Важный нюанс установки нового моторчика заключается в выставлении правильного положения его вала до соединения с кривошипным механизмом. Для верного позиционирования мотор-редуктор без крепления к трапеции включают в работу на прерывистый режим. Затем ожидают остановки вала в крайнем положении. Это и будет нужная позиция.

После установки нового мотора обязательно стоит проверить его работу во всех возможных режимах. Если проблема не решена, например стеклоочистители по-прежнему останавливаются в крайней точке, нужно подвергнуть диагностике электрическую часть системы. Концевые выключатели трапеции и реле управления – наиболее частые источники неполадок.

Важный совет для тех водителей, которые желают продлить срок беспроблемной эксплуатации стеклоочистителей. Полезно ежегодно проводить переборку системы дворников с целью проверки износа всех узлов и деталей. Так можно обнаружить искривление тяги или люфты подвижных сочленений. Выявленные и устраненные вовремя мелкие механические неисправности снижают нагрузку на мотор-редуктор и в результате способствуют его безаварийной работе.

Устройство моторчика

Электродвигатель в «дворниках» также называется моторедуктором, и в современных версиях обычно является трехщеточным. Моторчик может иметь несколько скоростей, при этом его рабочие усилия вырабатываются за счет Состав данного агрегата можно представить так:

• корпус (для редуктора и самого электродвигателя);
• якорь, а также задняя и передняя втулки его вала;
• выходной вал;
• ведомая шестеренка;
• траверса, имеющая фиксаторы для щеток;
• кольцо из войлока;
• коллектор;
• постоянный магнит;
• механизм промежуточных шестеренок.

В некоторых исполнениях моторчик стеклоочистителя включает также системы защиты — в этом качестве используются термобиметаллические предохранители, от перегрузок, а дроссели с конденсаторами снижают и радиопомехи.

Советы автолюбителей и профессионалов

1. Как поменять моторчик заднего дворника

Крепление заднего стекла авто обычно отличается от переднего. Поэтому система привода стеклоочистителя там также устроена иначе. Соответственно, ответ на вопрос, как поменять моторчик заднего дворника, тоже имеет ряд нюансов:

• Первым делом стеклоочиститель фиксируют в вертикальном положении, чтобы открыть доступ к винтам крепежа.
• Следующий этап заключается в отсоединении от механизма всех внешних коммуникаций и разборке самой конструкции. Первым делом демонтируют рычаг, затем защитный колпак поворотного валика и откручивают крепеж кронштейна.
• Невозможно снять моторчик задних дворников без освобождения багажника от обивки. Она держится на пистонах, которые требуется вынуть в тех местах, где расположена колодка подсоединения проводки к мотор-редуктору.

Отсоединить обязательно две колодки. Одна используется для подключения кабелей, вторая для шлейфов.

• После отсоединения электрической части выкрутить удерживающие двигатель винты.
• Затем можно извлечь двигатель, для чего поворачивать его вправо-влево.

Рекомендуем

«Скрипят дворники: причины и способы решения проблемы» Подробнее
2. Как проверить работоспособность моторчика дворников

Во время ремонта или осмотра с целью профилактики есть несколько способов увидеть неисправности в работе системы очистки стекол:

• Щетки должны быть закреплены в держателях в нормальном положении, качаться со скоростью, соответствующей заданию, и не встречать препятствий на пути.
• Для диагностики электродвигателя использовать тестер. Его возможностей достаточно для обнаружения разрыва контактов, выявления некачественных соединений.
• Разборка механизма нужна для визуального осмотра состояния шестерен редуктора. Особое внимание уделить состоянию зубчатых колес и резьбы на валиках. Прочие же механические узлы можно оценить во время осмотра даже без разборки.

Как установить новые дворники, подробно

Вначале на тыльной стороне дворника необходимо открыть защелку, после чего поднимите клипсу вверх на девяносто градусов. Придерживайте держатель одной рукой, а второй аккуратно оденьте дворник таким образом, чтобы через открытую клипсу прошел крючок держателя. Не делайте резких движений. Будьте очень осторожны, во избежание повреждения клипсы.

Когда крючок держателя продет в клипсу, установите на него стеклоочиститель, затянув крючок до упора в крепление, после чего опустите собачку клипсы вниз. Затем закрываем клипсу, окончательно зафиксировав дворник на держателе. Во время закрывания должен прозвучать щелчок. Теперь опускаем держатель так, чтобы стеклоочиститель плотно прилегал к стеклу.

Ремонт моторчика

Техническое восстановление электромотора может касаться разных его частей, а также состояния контактов и плат. В некоторых случаях также допускается лишь прочистка элементов, а другие неполадки предполагают полную их замену. Как правило, ремонт моторчика стеклоочистителя выполняется после тщательной проверки состояния следующих частей:

• пружины на щетках мотора — неудовлетворительное качество перемещения приводит к необходимости замены;
• коллектор — обычно зачищается абразивами (если же элемент обгорел, то необходимо заменить якорь);
• шестеренка в редукторе требует замены, если выявляются сломанные или изношенные зубья;
• тяги очистителя заменяются, если они изогнуты;
• все резиновые элементы при наличии малейших трещин, обломов и царапин также необходимо заменить;
• контакты могут быть подгоревшими или окисленными (в таких случаях проводится их зачистка мелкозернистым абразивом).

Разумеется, нередки случаи, когда и ремонт моторчика стеклоочистителя с заменой всех перечисленных элементов не дает ожидаемого результата. Обычно это происходит из-за несовместимости устройства с характеристиками самого автомобиля или же ввиду серьезных повреждений на плате, например, если имеет место обгорание контактов с проводами. Также неизбежность полной замены устройства возникает, если вся начинка мотора требует комплексного ремонта. Хотя теоретически восстановление возможно, результат вряд ли обеспечит долговременную эксплуатацию «дворников».

Основные неисправности механизма и способы их устранения

В каких случаях требуется ремонт моторчика стеклоочистителя?

Перед тем, как снять, как проверить моторчик и его заменить, ознакомьтесь с основными неисправностями узла:

1. Устройство не функционирует, предохранительный элемент тоже, но его целостность не работает. В данном случае сначала следует произвести диагностику целостности проводки, подключения контактов, а если в ходе диагностики будут выявлены повреждения, то их надо устранить. Если с проводкой все нормально, то необходимо проверить подрулевой переключатель щеток, вполне возможно, что он вышел из строя. Естественно, проблема может крыться и в электромоторе, к примеру, подгорели его контакты или закислились щетки, если это так, то его надо будет ремонтировать либо менять. Не лишним будет произвести диагностику проводки, которая идет к нему и колодке. Предохранительный элемент рекомендуется зачистить или заменить, если очистка не дала результатов. Если после выполнения всех этих действий система все равно не работает, то нужно будет произвести диагностику целостности обмотки так называемого якоря мотора. Если диагностика показала, что цепь отсутствует, то либо производится замена якоря, либо всего электродвигателя в сборе.
2. Щетки не работают, при этом предохранительный элемент рабочий, а в цепи питания предохранитель регулярно выходит из строя. В данном случае диагностируются рычаги — возможно, они не могут работать в результате деформации либо примерзания щеток к ветровому стеклу. Значительно хуже, если поломка узла обусловлена коротким замыканием в цепи якоря, тогда вам придется решать, что менять конкретно — якорь либо редукторный узел.
3. Устройство не функционирует в прерывистом режиме. Как правило, такая неисправность обусловлена выходом из строя реле либо переключателя. И в том, и в другом случае лучше произвести замену вышедшего из строя механизма.
4. Дворники работают в прерывистом режиме, но не останавливаются. В данном случае проблема, как правило, кроется в неработоспособности реле либо концевого выключателя. Если причина заключается в выключателе, то вероятнее всего, пружинная пластика не дожимается до конца шестеренкой, а данном случае ее нужно будет просто подогнуть (автор видео — Игорь Иванов).

Схема подключения

В случае возникновения затруднений данная схема позволит выяснить, что вы делаете неправильно.

• редуктор дворника (1);
• предохранитель термобиметаллический (2);
• моторчик (3);
• клапан омывателя (3);
• блок монтажный (4);
• замок зажигания (5) и реле (6);
• переключатель (7);
• К3 реле передних дворников (8);
• «А» – отмечены контакты колодки дворников;
• «Б» – выход на 30 контакт клеммы генератора;
• а – вторая скорость;
• б – первая;
• в – пружинка выключателя;
• г и д – его контакты;
• конденсаторы отфильтровывающие помехи – С1, С2;
• дроссели – L1, L2.

Не работают дворники: способы устранения поломки

В случае отказа данного узла рекомендуется в первую очередь обратить внимание на монтажный блок и целостность предохранителя и реле. Если там все в порядке, то переходим к следующему этапу. Когда не подается жидкость на лобовое стекло, то сразу нужно проверить магистрали. Вполне вероятно, что одна из трубок соскочила с тройника и омывайка просто выливается под капот.

Поправить такую ситуацию достаточно просто. Необходимо снять обшивку под капотом и подсоединить шланг к тройнику. В некоторых случаях процедуру можно выполнить и без демонтажа защиты, просто отогнув её край.
