Как пошагово снять моторчик печки на ВАЗ-2109

Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя. У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется.
Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:

1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.

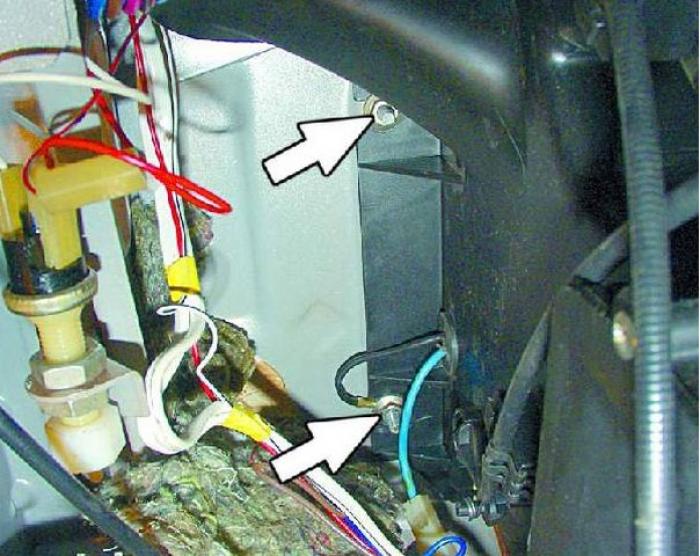

5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.

Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10. Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой: 1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ. 2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его. 4. Открываем капот. 5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку. 7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры. 9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой. Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Замена моторчика печки своими руками на ваз 2114

Замена моторчика печки на ВАЗ-2108-2109

Вентилятор (моторчик) печки обеспечивает обдув автомобиля и повышает эффективность работы обогревателя. При его неисправности качество отопления салона ухудшается в разы. Могут появиться посторонние звуки, которые отвлекают от дороги и сильно раздражают. Единственный выход – произвести ремонт или замену вышедшего из строя узла. Как правило, автолюбители сразу же отправляются на СТО и выкладывают немалые суммы за выполнение таких работ. Зачем? Как правило, поменять моторчик печки на ВАЗ-2108-2109 – это вопрос 30-40 минут.

Основные неисправности

Первое, что стоит сделать – разберитесь с причиной. Заведите машину, переключите печку на различные скоростные режимы и прислушайтесь к звукам моторчика. Если после включения обдува никаких действий не произошло, а звук не появился, то вентилятор просто не работает.

В случае если моторчик запустился только на третьей скорости, то причиной неисправности может быть резистор, установленный в переключателе (на автомобилях ВАЗ такая неисправность встречается весьма часто).

Давайте же разберемся, в чем могут быть причины отказа печки. Их несколько:

1. Вышел из строя предохранитель. Первое, что вы должны сделать – проверьте целостность предохранителя, который питает вентилятор печки. Возможно, причина отказа устройства в небольшом коротком замыкании цепи. При этом учтите, что через одну плавкую вставку может питаться не только моторчик, но и подсветка бардака, подогрев зеркал и прочие устройства. Следовательно, в случае отказа печки проверьте работоспособность и других устройств.
2. Плохой контакт в монтажном блоке. Это проблема распространена, как у отечественных авто, так и среди иномарок. Исправить проблему можно путем обычной зачистки контактной группы или протяжки контакта.
3. Неисправность реле зажигания. Контролирующее устройство имеет свойство залипать. В этом случае вентилятор отопительной системы будет включаться только при прогретом двигателе. Если неисправность проявляется именно таким образом, то желательно сразу же проверить реле и при необходимости установить новое.
4. Обдув включается только при переходе на третью скорость. Здесь необходимо знать конструкцию устройства. Суть в том, что первая и вторая позиция подразумевает подключение дополнительного сопротивления. На третьей скорости включение происходит напрямую. Следовательно, неисправность можно устранить путем обычной замены резистора.

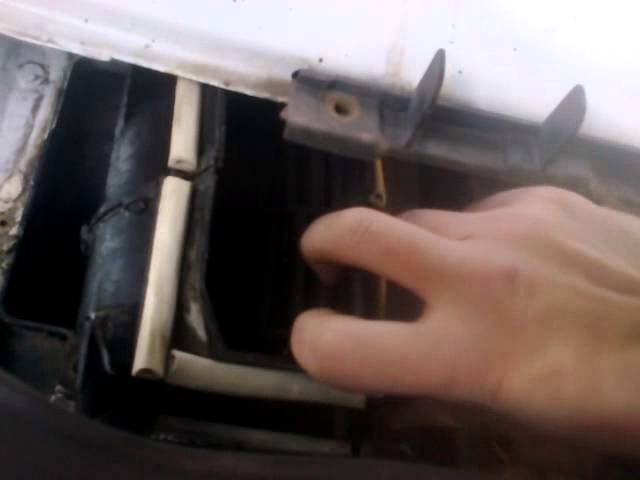

вентилятор отопителя ВАЗ 2108-99 как вытащить?

Как разобрать двигатель печки ваз 2108 09 13 14 и т.д.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

1. Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
2. Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
3. С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
4. С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
5. Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
6. Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

1. Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
2. Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
3. Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
4. Данные устройства крепятся с помощью крепежных винтов и скоб.
5. На кожухе печки находятся искомый моторчик, а также двигатель.
6. Уберите защелки, после чего снимите движок с моторчиком.

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

https://youtube.com/watch?v=cicYkZ8HP_E

Но при ремонте советуем соблюдать некоторые важные рекомендации.

• Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
• Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
• Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
• Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Ваз 2109 — как снять вентилятор отопителя салона

Основная причина снятия вентилятора отопителя салона на автомобиле ваз 2109 это выход его из строя с целью последующего ремонта или полной замены. Вентилятор находится в подкапотном пространстве в отсеке между мотором и салоном и помещен в пластиковый чехол. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

• Откройте капот и отсоедините клемму «минус» от аккумуляторной батареи.
• Далее перемещаемся в салон автомобиля и отсоединяем питающий провод от электродвигателя, разъединив колодку с проводами.
• Тут же отворачиваем гайку крепления двигателя и снимаем со шпильки массовый провод.

• Далее нам необходимо снять кожух электродвигателя, расположенный в отсеке между мотором и салоном. Крестовой отверткой отворачиваем по два винта его крепления, после чего снимаем.

• Отворачиваем два винта крепления электродвигателя к кузову автомобиля. После чего, чтобы нам его снять без проблем, необходимо отвернуть винты и снять решетки воздухопритока.

• Теперь снимаем электродвигатель, для этого слегка приподнимаем его, после чего проворачиваем на 90гр и вытаскиваем из отсека кузова.

На этом ремонтные работы по снятию вентилятора отопителя салона ваз 2109 завершены. Произведите необходимые ремонтные работы. Установку и последующую сборку выполните в обратной последовательности.

Замена моторчика печки ВАЗ 2114, 2115, 2109 своими руками.

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

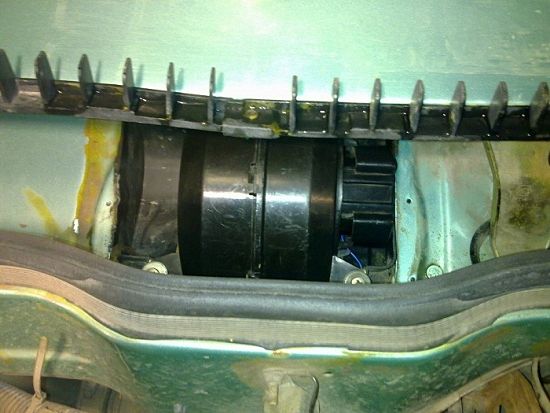

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Как разобрать моторчик вентилятора

Если не работает вентилятор печки и вы не хотите покупать новый, а предпочитаете самостоятельно разобраться с неисправностью, вам потребуется разобрать сам моторчик.

1. Открутите 2 винтика-крепления вентилятора.
2. Отцепите сам вентилятор, для этого выведите его опору из зацепления.
3. Оторвите уплотнитель из поролона с правой стороны на кожухе.
4. Уберите опору кожуха вентилятора.
5. При помощи отвёртки разъедините пластиковые защёлки кожуха.
6. Отвёрткой подденьте 2 пружинные защёлки и отцепите их.
7. Теперь можно снять крышку с моторчика.
8. Вытащите моторчик, вместе с ним вытащится и крыльчатка двигателя отопителя, не снимайте её чтобы не нарушилась балансировка.
9. Открутите оба винтика которые держат щёткодержатель.
10. Вытащите 2 закладные гайки.
11. Демонтируйте щёткодержатель.
12. Произведите визуальный осмотр коллектора. Если есть царапины и подгорания, его нужно зачистить мелкозернистой шкуркой. Если присутствуют более серьёзные повреждения, не поддающиеся ремонту, замените моторчик.
13. Соберите всё в обратном порядке.

Если у вас уже есть опыт ремонта электрических моторов, то вам не составит труда справиться и с этим, правда, порой проще заменить поломавшийся двигатель новым, чем мучиться с ремонтом старого и совсем ненадолго продлить ему жизнь.

Замена моторчика печки на ВАЗ-2108-2109

Вентилятор (моторчик) печки обеспечивает обдув автомобиля и повышает эффективность работы обогревателя. При его неисправности качество отопления салона ухудшается в разы. Могут появиться посторонние звуки, которые отвлекают от дороги и сильно раздражают. Единственный выход – произвести ремонт или замену вышедшего из строя узла. Как правило, автолюбители сразу же отправляются на СТО и выкладывают немалые суммы за выполнение таких работ. Зачем? Как правило, поменять моторчик печки на ВАЗ-2108-2109 – это вопрос 30-40 минут.

Основные неисправности

Первое, что стоит сделать – разберитесь с причиной. Заведите машину, переключите печку на различные скоростные режимы и прислушайтесь к звукам моторчика. Если после включения обдува никаких действий не произошло, а звук не появился, то вентилятор просто не работает.

В случае если моторчик запустился только на третьей скорости, то причиной неисправности может быть резистор, установленный в переключателе (на автомобилях ВАЗ такая неисправность встречается весьма часто).

Давайте же разберемся, в чем могут быть причины отказа печки. Их несколько:

1. Вышел из строя предохранитель. Первое, что вы должны сделать – проверьте целостность предохранителя, который питает вентилятор печки. Возможно, причина отказа устройства в небольшом коротком замыкании цепи. При этом учтите, что через одну плавкую вставку может питаться не только моторчик, но и подсветка бардака, подогрев зеркал и прочие устройства. Следовательно, в случае отказа печки проверьте работоспособность и других устройств.
2. Плохой контакт в монтажном блоке. Это проблема распространена, как у отечественных авто, так и среди иномарок. Исправить проблему можно путем обычной зачистки контактной группы или протяжки контакта.
3. Неисправность реле зажигания. Контролирующее устройство имеет свойство залипать. В этом случае вентилятор отопительной системы будет включаться только при прогретом двигателе. Если неисправность проявляется именно таким образом, то желательно сразу же проверить реле и при необходимости установить новое.
4. Обдув включается только при переходе на третью скорость. Здесь необходимо знать конструкцию устройства. Суть в том, что первая и вторая позиция подразумевает подключение дополнительного сопротивления. На третьей скорости включение происходит напрямую. Следовательно, неисправность можно устранить путем обычной замены резистора.

1. Поломался переключатель. Часто причиной проблем может быть и сам переключатель. Для его проверки стоит использовать обычную лампочку на 12 Вольт с припаянными к ней проводками. Действуйте в следующей последовательности:

— отключайте центральную часть консоли для получения доступа к переключателю (вам ничего не должно мешать выполнять проверку);

— заводите авто и садите один из проводов на «минус» (кузов машины). Вторым проводом поочередно прикасайтесь к выходу первой, второй и третьей скорости.

Теперь подводите итоги. Если лампа загорается во всех случаях, то переключатель работоспособен. Если же лампочка не горит, то переносим провод на «плюс» переключателя. В случае, когда лампа не загорается и здесь, то можно делать вывод об обрыве в цепях моторчика или выходе из строя предохранителя;

— поломка вентилятора. В случае если переключатель исправен (напряжение поступает), а сам моторчик не подает никаких признаков «жизни», то причиной проблем может быть низкое качество контактного соединения на «минусе». Второй вариант – заливание щетки двигателя.

Принцип работы и причины неисправности

Давайте кратко рассмотрим, как вообще работает система обогрева. Для регулировки температуры вы открываете или закрывает краник отопительного устройства. После этого в радиатор начинает поступать хорошо прогретая ОЖ, которая является источником тепла (на прогретом двигателе температура охлаждающей жидкости может быть 90-95 градусов Цельсия).

Путем переключения скоростных режимов моторчика вентилятора можно задавать скорость его работы. От этого напрямую зависит объем поступающего в салон теплого (холодного) воздуха. Здесь все зависит от положения краника – открыт он или закрыт. В дальнейшем с помощью панельных заслонок можно регулировать подачу воздуха и направлять его по салону – к лобовому стеклу, ногам и в салон и так далее.

Особенности замены печки на ВАЗ-2108-2109

Итак, при появлении сильных скрипов, визга или же полном отказе вентилятора необходима его замена. Делается это в следующей последовательности:

1. Подготовьте необходимый инструмент – головку на «10», крестообразную отвертку и рукоять с трещоткой.
2. Открывайте капот авто и выкручивайте пять винтов, которые фиксируют пластиковую накладку у лобового стекла. Полностью снимайте ее и откладывайте в сторонку.
3. Вытягивайте уплотнитель капота (он также будет мешать работе).
4. Выдергивайте защитный кожух, за которым расположен сам двигатель вентилятора.

1. Откручивайте два крепежных болта, которые фиксируют моторчик к корпусу автомобиля.
2. Садитесь в салон и под панелью приборов со стороны водителя находите плюсовой провод вентилятора и отбрасывайте его. Здесь же находите «минус», который фиксируется гайкой – его выкручивайте с помощью трещоточной ручки и подходящей головки на «10». По-другому отключить напряжение с моторчика не получится, ведь питающие провода напрямую подпаяны к устройству.
3. Доставайте двигатель (для этого придется немного его покрутить, чтобы выбрать оптимальное положение).

1. По возможности произведите ремонт. Если времени и необходимых знаний нет – просто замените.
2. Установите новый моторчик и возвращайте все детали в обратной последовательности.

Замена отопительного вентилятора на ВАЗ 2107

Перед началом работы следует подобрать всё необходимое. Вот что нам понадобится:

• отвёртки (крестовая и плоская);
• ключи (комплект рожковых и торцовых);
• новый печной вентилятор для ВАЗ 2107.

Последовательность действий

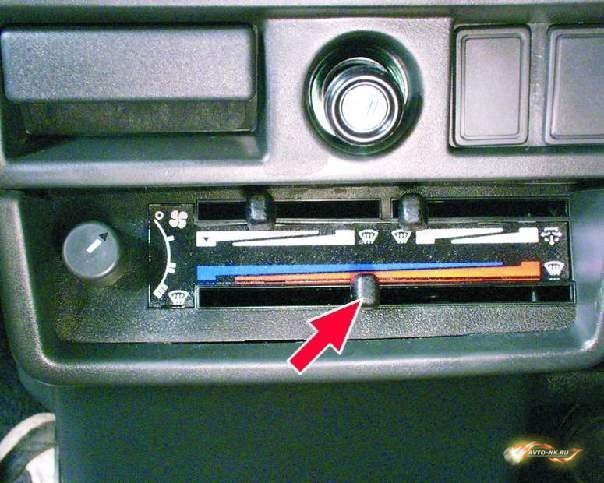

Сначала необходимо провести одну подготовительную операцию: убрать рычаг переключения передач. В ВАЗ 2107 он создаёт серьёзные проблемы при демонтаже печного вентилятора. Затем следует вынуть магнитолу из её ниши. Крепится она на двух саморезах. Вынимая магнитолу, не стоит забывать о проводах, которые находятся за ней. Устройство аккуратно выдвигается из ниши так, чтобы в образовавшуюся щель между магнитолой и передней панелью можно было просунуть руку и вынуть все колодки с проводами, расположенные на задней крышке магнитолы.

1. Теперь с помощью крестовой отвёртки откручивается полка, расположенная перед пассажиром. Крепится она на четырёх саморезах.

   Полка в салоне ВАЗ 2107 держится всего на четырёх саморезах

2. Далее снимается консоль с прикуривателем. Она аккуратно поддевается в левом нижнем углу плоской отвёрткой и отгибается на себя до характерного щелчка. То же самое делается и с другими углами, после чего панель извлекается из ниши.

   Для снятие панели прикуривателя ВАЗ 2107 её придётся аккуратно поддеть отвёрткой

3. За ней находятся провода, которые отсоединяются от панели вручную. Перед отключением проводов настоятельно рекомендуется нанести на них какие-нибудь метки, чтобы при обратной сборке ничего не перепутать. В верхней части ниши есть две крепёжных гайки на 10. Их удобнее всего откручивать торцовой головкой.

   Гайки на кожухе ВАЗ 2107 удобнее всего откручивать торцовой головкой на 10

4. Над панелью с прикуривателем есть ещё одна панель, с кнопками. Она снизу поддевается плоской отвёрткой и отгибается вверх. Под ней есть два шурупа с шайбами, которые выкручиваются крестовой отвёрткой.

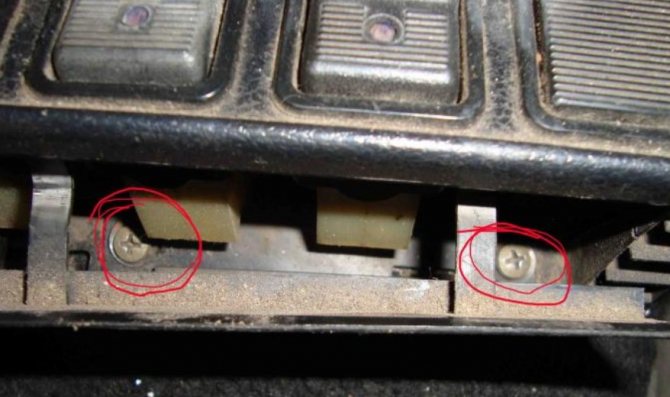

   Добраться до шурупов под кнопками можно только отогнув панель отвёрткой

5. Теперь панель прикуривателя полностью освобождена от крепежа, и её можно вынуть и положить на пол салона.

   Убрав весь крепёж, панель лучше положить на пол, справа от рычага переключения скоростей

6. Следующий этап — отсоединение воздуховодов. Они держатся на плоских пластиковых защёлках, которые легко отгибаются плоской отвёрткой.

   Защёлки на воздуховоде ваз 2107 выполнены из очень хрупкого белого пластика

7. После снятия воздуховодов открывается доступ к самому отопителю ВАЗ 2107, а точнее, к его нижней части. На ней есть четыре стальных защёлки: две слева, две справа. При наличии определённых навыков защёлки можно отогнуть пальцами. Если не получается, то придётся вновь воспользоваться плоской отвёрткой (тут же следует отметить, что орудовать отвёрткой нужно как можно аккуратнее, так как при отгибании защёлки выскакивают из своих гнёзд и улетают неизвестно куда).

   При отгибании этих защёлок необходимо соблюдать крайнюю осторожность

8. Доступ к электромотору и вентилятору открыт. Моторчик с прикреплённым к нему вентилятором удерживается на двух стальных защёлках, расположенных сверху и снизу. Отогнуть их руками невозможно, так что без отвёртки не обойтись (причём жало отвёртки должно быть очень тонким и узким, так как другое просто не пройдёт в прорезь защёлки).

   Защёлки на отопительном моторчике ВАЗ 2107 лучше открывать длинной и очень тонкой отвёрткой

9. Свободный от крепежа моторчик с вентилятором извлекается и заменяется новым. После этого производится обратная сборка отопительной системы ВАЗ 2107.

   Печной вентилятор ВАЗ 2107 освобождён от крепежа и снимается вместе с моторчиком

Видео: самостоятельно меняем вентилятор печки на «классике» (ВАЗ 2101–2107)

Лада 2109 Спутница › Бортжурнал › Замена мотора отопителя на 2109 “Лузар”

Сергей Шарипов, 33 года Я езжу на Лада 2109 Спутница Набережные Челны, Россия

Привет подписчики. Наступила осень, а вместе с ней пришли и холодные ночи, ветра, дожди и сырость. Все чаще и чаще используется печка автомобильная. С печкой у меня старые и “добрые” отношения, давно. Как мы только не договаривались)) но по факту она — жарила. Причем не просто грела, а именно жарила, так что приходилось зимой в мороз ее отключать порой что бы не потеть. Тогда был лишь один недостаток серьезный, печка чирикала как сверчок, что весьма надоедало. Проверял я кожух, не задевает, чистил от мусора, эффекта ноль. Ну значит устал мотор отопителя, и я тогда запланировал поменять его весной или летом, но как положено сроки все профукал и менял осенью. Собственно о замене и пойдет речь, но прежде немного как всегда прошлого, планов и мыслей.Когда менял панель отопителя с рычагами (это которыми мы регулируем куда дуть и каким воздухом) порвал трос на кран печки, это сделал. Но с того момента не дует печка уже как прежде, кран вроде открыл до упора, стало лучше. Друг поглядел и говорит заслонка не ложится, не прилегает и не закрывает уже как надо. Сегодня я сколько смог прижал ее, добился стабильно около-горячего потока воздуха. Но все равно не то… но это ерунда, следующей весной значит, будет полная ревизия отопителя, с проклейкой, так же избавлюсь от крана и поменяю термостат. Короче запланировал такие дела делать хорошие.Вернемся к мотору, мотор отопителя свистит, пришла замена. Электровентилятор отопителя 2108

Собственно вот он сам в коробке и то что на ней написано.

а именно вот так)))

В целостности можно не сомневаться.

Справа Лузар, он несколько иначе выглядит.

О старом моторе, при снятии обнаружилось что щетки его на исходе, а при вращении есть затруднение. А именно ход вращения, он не плавный, а рывками. Его на покой, заслуженный. Вообще о снятии мотора отопителя. Сначала мы снимаем жабо, уплотнитель, корпус салонного фильтра в моем случае, и откручиваем корпус мотора отопителя, как его называют — улитка. Ее (улитку) лучше там же располовинить, сняв защелки и вытащить по частям. Но, кто-то умудряется и целиком извлекать) Да, но прежде чем вынуть, надо отсоединить разъем в салоне и открутить массу. Масса и сам разъем под торпедо, рядом с печкой и рулевой колонкой.

Масса там где стрелка, там, в глубине)

Вообще, это очень не удобно, но меня выручил трубчатый ключ на 10. Вот теперь мотор можно вытаскивать.Собирается все естественно в обратной последовательности, собираете “улитку” непосредственно на месте где она и стоит, протаскиваете провода через круглый уплотнитель и уже под панелью все подключаете.

Приключения мои на этом не кончились и я продолжу свою запись. Когда я установил на место мотор и собрал его в корпус, для проверки, выяснилось что новый мотор задевает кожух.

Лопасти (крыльчатка) задевает о кожух, тут решение одно, стачивать их.

Однако! В интернете писали умельцы что они стачивают сами лопасти, в чем я не вижу смысла. Смысл то одно, а вот что потом делать с дисбалансом лопастей и вибрацией, не ясно)) так что лучше сточить кожух.На этот случай у меня инструмента не нашлось естественно, пришлось брать канцелярский нож подрезать.

Красным отметил где пришлось срезать пластик

Ну кстати вот шлифовальным кругом можно сделать за 10 сек)) После этого лопасти свободно вращались, и ничего не задевали. Корпус имеет уплотнитель, в виде поролона, его пришлось тоже поменять так-как он был совершенно не годен.

Поролон конечно — гуд. Но все же я не правильно сделал, лучше было использовать резиновый уплотнитель. Ну и после я все установил, так как и писал выше.

Очень много негативных отзывов было об этом моторе. Якобы он скрипит, еле дует, и перегорает. Последнее конечно я проверить не могу пока что. Но по факту скажу что ничего не скрипит, дует прекрасно

. работает ровно, против моего старого мотора, который как бы тарахтел на низкой скорости, а на высокой пел сверчком.) Т.е пока мотор прекрасно работает, и дует хорошо, ничего того, что писали в интернете мной не обнаружено. Чему я и сам рад) Надеюсь я ничего не забыл написать и показать. Вот такая запись, буду теперь зимой в тишине и почти в тепле))

Ставьте лайк, подписывайтесь, скоро будет еще по мелочи) Всем пока!

Теплое и ламповое фото на прощание)

Снятие и установка вентилятора отопителя Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Грядут холода, местами уже наступили, и сейчас как никогда актуальна исправная печка в вашем автомобиле. Но не все готовят сани летом, кто-то даже не догадывается что печка неисправна, поскольку летом необходимости ее включать нет. Вот и в нашем случае возникла необходимость снять моторчик печки с ваз-2109 для дефектовки и возможно даже замены. Вот мы и распишем, как снять и поставить моторчик печки на ВАЗ-2109, ВАЗ-2108 и ВАЗ-21099. Итак, поехали. Электродвигатель вентилятора отопителя расположен в отсеке перед ветровым стеклом под капотом.

Под панелью приборов отключаем колодку с проводами от моторчика печки от жгута проводов.

Отключаем провод “массы” электродвигателя, открутив левую переднюю гайку крепления отопителя. Выталкиваем провода электродвигателя в отсек двигателя.

Лезем под капот и откручиваем по два винта крепления кожуха вентилятора с обеих сторон.

Вынимаем кожух

Откручиваем винты крепления моторчика печки.

Откручиваем пять винтиков, которые крепят решетку воздухозабора и снимите ее

Приподнимите и выведите из зацепления переднюю опору вентилятора, выдвинув сам вентилятор на себя.

Поворачиваем его на на 90 градусов и вынимаем из отсека.

Вот и все, как видим ничего сложного. Мы научились самостоятельно снимать моторчик печки на ВАЗ-2109, 2108 и 21099. Если у вас что либо не получается, вы можете задать вопросы на форуме нашего клуба ВАЗ-2109 и аналогичных моделей, вам обязательно помогут!

Самостоятельный ремонт печки ВАЗ-2109

Чтобы обеспечить комфортную температуру, в автомобиле устанавливают отопитель. Котроллер поддерживает в салоне машины нужный микроклимат в заданном владельцем режиме. Максимальное отклонение при этом не должно составлять более 2-х градусов по Цельсию. Отхождение от этих величин свидетельствует о неисправности. Как произвести на ВАЗ-2109 собственноручно ремонт печки, рассказывает эта статья.

Нагрев подаваемого в салон воздуха происходит за счет радиатора, встроенного в систему охлаждения. Нагнетается он затем вентилятором через дефлекторы. За интенсивность подачи тепла отвечает специальный регулятор, находящийся на панели.

Как произвести замену моторчика отопителя

Очень часто при появлении скрипа при включении печки сигнализирует о неисправностях её моторчика или о его скором выходе из строя. В этом случае вам потребуется замена моторчика печки. Также бывают случаи, когда нужно заменить вентилятор отопителя, принцип действия по замене мотора и вентилятора очень схожи.

Замена вентилятора печки ВАЗ — работа несложная, главное, чётко знать, что именно и в какой последовательности вы будете делать.

Постарайтесь ничего не напутать с соединениями электрической цепи, иначе вам придётся всё разбирать заново.

Надо отметить, что с работой справится любой владелец ВАЗ-2109, а цена вопроса 1500 рублей — примерно столько стоит новый моторчик в комплекте с вентилятором.
