Установка противотуманных фар (ПТФ) на ВАЗ 2114 улучшает видимость в плохую погоду и придаёт автомобилю современный вид. В этой статье мы рассмотрим, как самостоятельно установить и подключить ПТФ, какие инструменты и материалы понадобятся, а также способы подключения. Следуя инструкции, вы сэкономите на услугах автосервиса и получите удовольствие от работы с автомобилем.

Способы установки

Установить противотуманные фары на ВАЗ 2114 можно тремя способами:

1. Приобрести специализированный тюнинговый бампер, в который уже встроены противотуманки. Обычно такие бамперы изготавливаются в специализированных тюнинг-ателье, где также могут выполнить их установку. Однако стоит отметить, что такая услуга может быть довольно дорогой.
2. Установить на «четырку» бампер от 15-й модели ВАЗ, который имеет предусмотренные места для установки фар. В этом случае вам потребуется только купить комплект противотуманных фонарей и установить их самостоятельно.
3. Купить противотуманные фары для ВАЗ 2114 вместе с облицовочными элементами, которые подходят под эти фонари, и произвести установку. Этот метод будет рассмотрен более детально.

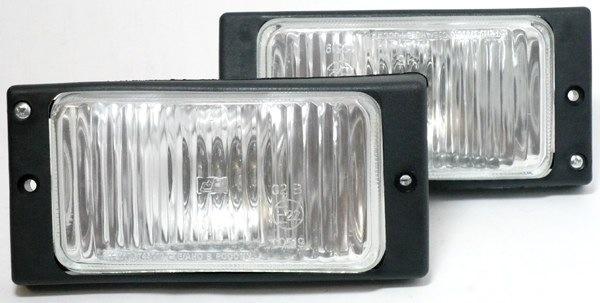

Комплект противотуманных фар включает в себя лампы, реле для активации, необходимые провода и кнопку для подключения. Также в комплекте должна быть схема подключения. При покупке новых противотуманок важно учитывать их форму, иначе могут возникнуть сложности с установкой. По отзывам, наиболее подходящим вариантом для «четырки» является оптика от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Установка ПТФ на Ваз 2114 1.5 16 кл.

Как подключить противотуманки с нуля

Монтаж фар

Как установить противотуманки? Подробная инструкция по монтажу и подключению представлена ниже. Сразу отметим, что в противотуманки можно установить ксеноновые лампы, которые обеспечивают гораздо более яркий свет по сравнению с обычными лампами накаливания, однако их цена значительно выше. Поскольку бампер на ВАЗ 2114 не имеет предусмотренных мест для установки противотуманной оптики, владельцу автомобиля придется самостоятельно создать такие места.

Все работы по установке проводятся на снятом бампере. Если вы не знаете, как его демонтировать, вам нужно просто открутить крепежные элементы, которые его фиксируют. Бампер следует очистить, а монтаж лучше всего выполнять на уровне нижнего воздухозаборника, под фарами основного освещения. Установка противотуманок должна происходить в специально отведенные для этого места на бампере, которые называются «очками».

Эти «очки» нужно разметить в соответствии с размерами самой оптики, после чего в бампере следует сделать необходимые отверстия. Для вырезания отверстий используйте лобзик, а острые края желательно обработать наждачной бумагой или напильником. Противотуманки должны плотно входить в отверстия, поэтому их необходимо надежно закрепить с помощью фиксаторов. После завершения установки оптики, бампер можно вернуть на место.

Интересные факты

Вот несколько интересных фактов о том, как установить и подключить противотуманные фары (ПТФ) на ВАЗ 2114 самостоятельно:

1. Электрическая схема: Установка ПТФ требует знания электрической схемы автомобиля. На ВАЗ 2114 для подключения противотуманных фар обычно используется отдельный реле, которое позволяет включать фары только при включенном зажигании. Это предотвращает случайное разряжение аккумулятора.

2. Проводка и предохранители: При установке ПТФ важно правильно проложить проводку и использовать предохранители. Рекомендуется использовать провод с сечением не менее 1,5 мм², чтобы избежать перегрева и повреждения проводки. Также стоит установить предохранитель на 10-15 А, чтобы защитить цепь от короткого замыкания.

3. Регулировка угла света: После установки ПТФ необходимо правильно отрегулировать угол их света. Это можно сделать с помощью специального инструмента или просто с помощью помощника, который будет проверять, как светит фара на стену. Правильная регулировка поможет избежать ослепления встречных водителей и улучшит видимость в условиях тумана или дождя.

Эти факты помогут вам не только установить ПТФ, но и сделать это безопасно и эффективно.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как уже упоминалось, в комплекте должна быть схема, с которой легко разобраться. В первую очередь, нужно установить проводку в блок предохранителей, расположенный в подкапотном пространстве. Открутите винты, фиксирующие блок, и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте. Схема подключения выглядит следующим образом:

1. Кабель от разъема 87 — это масса, которая соединяется с кузовом.
2. Выход 85 должен быть подключен непосредственно к Ш7.
3. К разъему Ш8 подключаются выводы 30 (к 8) и 86 (к 1).

Рядом с блоком нужно выбрать место для установки реле. Схема подключения противотуманных фар (ПТФ) не слишком сложная — для их активации используется специальная кнопка, которая устанавливается в салоне. На центральной консоли предусмотрено специальное место для монтажа этой кнопки. Под панелью находится колодка, которую необходимо подключить к клавише, после чего панель устанавливается обратно.

Чтобы проверить, работают ли фары, включите габариты, после чего противотуманки должны активироваться. При их отключении ПТФ также должны автоматически выключиться. Если после подключения фары не светят, это может быть связано с неправильным подключением, неисправным реле или сгоревшими лампами.

Видео «Наглядная инструкция по монтажу ПТФ»

Монтаж оптики на автомобиль ВАЗ можно увидеть в видео, представленном ниже. Автором данного ролика является Сергей Марунченко.

Противотуманные фары КИРЖАЧ H1 ВАЗ 2115 распаковка установка на автомобиль и тестирование

Выбор и покупка ПТФ

Перед тем как приступить к установке противотуманных фар (ПТФ) на ВАЗ 2114, необходимо правильно выбрать и приобрести подходящие модели. ПТФ не только улучшают видимость в условиях плохой погоды, но и придают автомобилю более современный и стильный вид.

Первым шагом в выборе ПТФ является определение их типа. На рынке представлены как галогенные, так и светодиодные (LED) противотуманные фары. Галогенные фары обычно дешевле и проще в установке, однако светодиоды обеспечивают более яркий свет и имеют больший срок службы. Выбор зависит от ваших предпочтений и бюджета.

Следующий аспект — это форма и размер ПТФ. Для ВАЗ 2114 подойдут как круглые, так и квадратные модели. Важно, чтобы выбранные фары гармонично вписывались в дизайн автомобиля и не мешали другим элементам кузова. Рекомендуется заранее измерить место установки, чтобы избежать неприятных сюрпризов при монтаже.

Также стоит обратить внимание на производителя. На рынке представлено множество брендов, как отечественных, так и зарубежных. Известные марки, такие как Hella, Osram, и другие, могут предложить более качественные и надежные изделия. Не стоит экономить на качестве, так как это может привести к частым поломкам и необходимости замены.

При покупке ПТФ важно проверить наличие всех необходимых комплектующих: крепежных элементов, проводки и инструкции по установке. Некоторые производители предлагают комплекты, которые включают в себя все необходимое для монтажа, что значительно упрощает процесс установки.

Не забудьте также обратить внимание на сертификацию и соответствие стандартам. ПТФ должны иметь соответствующие документы, подтверждающие их безопасность и качество. Это поможет избежать проблем с законом и обеспечит вашу безопасность на дороге.

После выбора и покупки ПТФ, можно переходить к следующему этапу — установке и подключению фар. Но прежде чем приступить к этому, убедитесь, что у вас есть все необходимые инструменты и материалы для работы.

Проверка работоспособности и регулировка

Проверка работоспособности

После установки противотуманных фар (ПТФ) на ВАЗ 2114 необходимо убедиться в их правильной работе. Для этого выполните следующие шаги:

1. Подключение аккумулятора: Убедитесь, что аккумулятор автомобиля подключен и находится в исправном состоянии.
2. Включение зажигания: Поверните ключ зажигания в положение «ON», но не запускайте двигатель.
3. Проверка переключателя: Убедитесь, что переключатель фар находится в положении, позволяющем включить ПТФ. Обычно это отдельный переключатель на рычаге управления фарами или кнопка на панели.
4. Визуальная проверка: Посмотрите на противотуманные фары. Они должны загореться, если все подключено правильно. Если фары не светятся, проверьте предохранитель и проводку.

Регулировка ПТФ

Правильная регулировка противотуманных фар важна для обеспечения безопасности на дороге и предотвращения ослепления других водителей. Для регулировки выполните следующие действия:

1. Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности и загружен так, как он будет использоваться в обычных условиях (например, с пассажирами и багажом).
2. Выбор места для регулировки: Найдите стену или гараж, на которой можно провести регулировку. Расстояние до стены должно составлять примерно 5-10 метров.
3. Включение ПТФ: Включите противотуманные фары и отметьте на стене уровень света. Это можно сделать с помощью малярного скотча или маркера.
4. Регулировка угла наклона: На задней стороне каждой противотуманной фары есть регулировочные винты. Используя отвертку, аккуратно поворачивайте винты, чтобы изменить угол наклона фар. Фары должны быть направлены немного ниже уровня отметки на стене, чтобы не ослеплять встречные автомобили.
5. Проверка результата: После регулировки проверьте, как светят фары на дороге. Если необходимо, повторите процесс регулировки до достижения оптимального результата.

Следуя этим шагам, вы сможете не только установить противотуманные фары на ВАЗ 2114, но и убедиться в их правильной работе и настройке. Это обеспечит вам безопасность и комфорт во время вождения в условиях плохой видимости.

Советы по эксплуатации и уходу за ПТФ

Правильная эксплуатация и уход за противотуманными фарами (ПТФ) на вашем ВАЗ 2114 помогут продлить их срок службы и обеспечить максимальную эффективность освещения. Ниже приведены несколько рекомендаций, которые стоит учитывать.

Регулярная проверка состояния ПТФ

Периодически проверяйте состояние противотуманных фар. Убедитесь, что стекла фар не повреждены и не имеют трещин. Поврежденные фары могут снизить яркость света и привести к необходимости их замены.

Чистка фар

Накапливающаяся грязь и пыль могут значительно ухудшить световой поток ПТФ. Рекомендуется регулярно очищать стекла фар от загрязнений. Для этого используйте мягкую тряпку и специальные средства для очистки автомобильных фар. Избегайте абразивных материалов, которые могут поцарапать стекло.

Проверка креплений и проводки

Убедитесь, что крепления ПТФ надежно зафиксированы и не имеют коррозии. Также проверьте проводку на наличие повреждений или изоляции. Плохие контакты могут привести к неправильной работе фар или их полной неработоспособности.

Использование правильных ламп

При замене ламп в ПТФ используйте только те, которые рекомендованы производителем. Неправильные лампы могут привести к перегреву и повреждению фары. Ознакомьтесь с инструкцией по эксплуатации вашего автомобиля для получения информации о типах ламп.

Соблюдение правил эксплуатации

Используйте ПТФ только в условиях плохой видимости, таких как туман, дождь или снег. Не включайте их в ясную погоду, так как это может ослепить других водителей и привести к аварийным ситуациям.

Регулярная диагностика электрической системы

Проблемы с электрической системой могут негативно сказаться на работе ПТФ. Регулярно проверяйте аккумулятор, генератор и предохранители, чтобы избежать неполадок. Если фары начинают мигать или не включаются, это может быть признаком неисправности в системе.

Защита от внешних воздействий

Если вы планируете оставить автомобиль на длительное время, рекомендуется закрыть ПТФ специальными защитными крышками или пленкой. Это поможет предотвратить повреждения от пыли, грязи и неблагоприятных погодных условий.

Следуя этим простым советам, вы сможете обеспечить надежную работу противотуманных фар на вашем ВАЗ 2114 и повысить безопасность на дороге.
