Противотуманные фары — это не только стильный элемент автомобиля, но и важный компонент, обеспечивающий безопасность в условиях плохой видимости. Правильная установка и подключение противотуманок улучшают освещение в тумане, дождь или снег, а также повышают видимость автомобиля для других участников движения. В статье рассмотрим требования к расположению и подключению противотуманных фар, необходимые материалы для самостоятельной установки, а также предоставим схему подключения и пошаговую инструкцию для качественного выполнения работы без лишних затрат.

Требования к установке противотуманок

Разрешается размещение противотуманных фар непосредственно в фарах основного освещения.

Правила установки фар определяются двумя основными нормативными документами:

• ГОСТ 8769-75 или стандарт СЭВ 4122-83;
• государственным стандартом РФ ГОСТ Р 41.48-2004, который соответствует Правилам ЕЭК ООН №48.

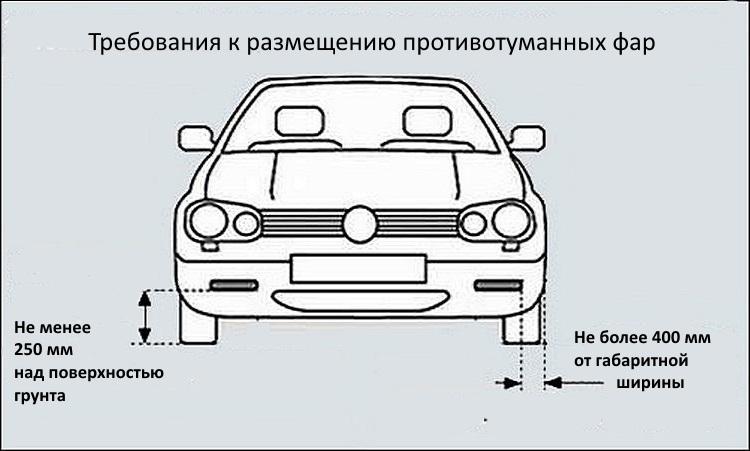

Общие требования к установке выглядят следующим образом:

1. Фары должны располагаться на расстоянии не более 400 мм от боковой поверхности кузова автомобиля. Это расстояние измеряется от боковой плоскости до внешней стороны фары.
2. Допускается установка не более двух противотуманных фар. В стандартах отдельно указано на необходимость установки противотуманок на туристических автобусах, а также на транспортных средствах, которые используются на горных дорогах.
3. Нижний край противотуманной фары должен находиться на высоте не менее 250 мм от дорожного покрытия.
4. Противотуманные фары должны обеспечивать угол обзора по горизонтали от +15º до -10º и по вертикали от +45º до -10º. Запрещается закрывать фары элементами автомобиля в пределах указанных углов.
5. Противотуманные фары должны подключаться параллельно с габаритным освещением.
6. Рассеиватели противотуманных фар должны формировать световой поток, который располагается ниже света, создаваемого ближними фарами.
7. Допускается использование прозрачных светофильтров или фильтров желтого цвета. Запрещено применять стекла разных цветов на одном автомобиле.

Стандарты не содержат специальных указаний по установке противотуманных фар на автомобили, поэтому владелец имеет возможность самостоятельно выполнить монтаж данного оборудования.

https://youtube.com/watch?v=xVC1XOjdZ6w

Что понадобится для установки противотуманных фар?

Для самостоятельной установки противотуманных фар потребуется минимальный набор инструментов. Водителю необходимо иметь определенные знания и навыки работы с электропроводкой, так как правильный монтаж напрямую влияет на безопасность эксплуатации автомобиля.

Инструменты, которые понадобятся:

• цветная электрическая схема автомобиля;
• кусачки или бокорезы;
• нож для снятия изоляции с проводов;
• обжимные клещи для клемм (клеммник);
• паяльник.

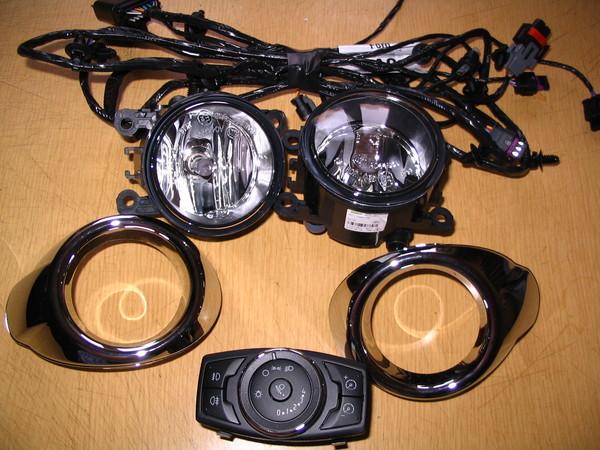

Материалы, необходимые для установки:

• комплект противотуманных фар, которые подходят для установки в штатные отверстия бампера или универсальные, предназначенные для монтажа на поверхности бампера;
• многожильный медный провод с сечением 1,5-2 мм², обладающий изоляцией, способной выдерживать низкие температуры и устойчивой к воздействию бензиновых паров и масел;
• реле для включения (обычно используются стандартные реле от переднеприводных моделей ВАЗ);
• внешний корпус для установки ножевого предохранителя;
• ножевой предохранитель на 30 А;
• кнопка управления, соответствующая дизайну салона (желательно с подсветкой);
• разъемы и клеммы для соединения проводов с элементами электрической цепи;
• термоусадочная трубка подходящего диаметра;
• изолента на основе полиэтилена или ткани;
• пластиковые стяжки;
• автомобильный гофрированный рукав для прокладки проводов.

Интересные факты

Вот несколько интересных фактов о подключении противотуманных фар:

1. Правила установки: В разных странах существуют свои правила относительно установки и использования противотуманных фар. Например, в некоторых странах их разрешено использовать только в условиях плохой видимости, тогда как в других они могут быть включены и в обычных условиях. Это связано с тем, что противотуманные фары имеют специфический световой поток, который может ослеплять водителей встречных автомобилей.

2. Схемы подключения: Существует несколько схем подключения противотуманных фар, включая использование реле, что позволяет избежать перегрузки проводки автомобиля. Правильное подключение через реле не только увеличивает срок службы фар, но и обеспечивает их надежную работу, так как реле может выдерживать большие токи.

3. Типы противотуманных фар: Противотуманные фары бывают разных типов: галогенные, ксеноновые и светодиодные (LED). Каждый тип имеет свои преимущества и недостатки. Например, светодиодные фары более энергоэффективны и имеют долгий срок службы, но могут быть дороже в установке. Правильный выбор типа фар может значительно улучшить видимость в условиях тумана или дождя.

Схема подключения

Существует два основных способа подключения противотуманных фар:

• параллельное;
• последовательное.

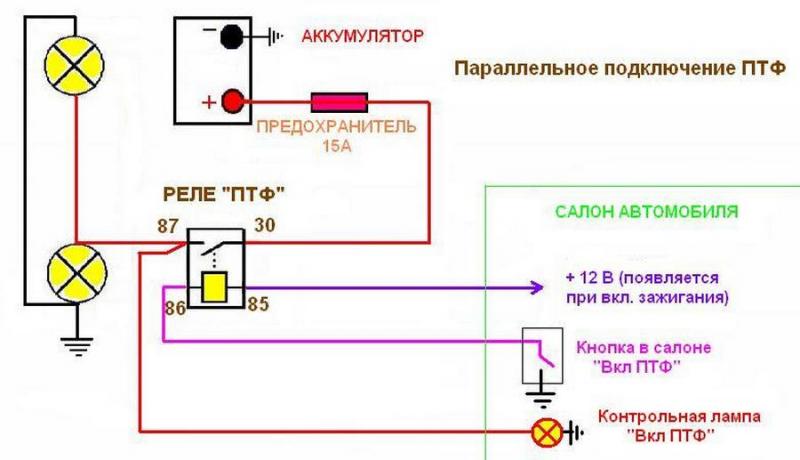

При параллельном подключении плюсовой провод от контакта реле идет к каждой фаре. Питание на реле поступает через предохранитель на 15 А, который подходит для большинства моделей противотуманных фар. Рекомендуется устанавливать предохранитель как можно ближе к клемме аккумулятора.

Сигнальное напряжение +12В должно появляться только при включенном зажигании. Это условие предотвращает работу фар при выключенном двигателе. Если есть желание, можно организовать автоматический запуск фар после включения зажигания. Для этого сигнальный провод подключается к контрольной лампе зарядки аккумулятора, которая находится в приборной панели. Кнопка должна оставаться в включенном состоянии.

Последовательное подключение уменьшает потребляемый ток и яркость ламп. Эта схема используется, когда противотуманные фары применяются вместо стандартных фар головного света.

Подключение дополнительных фар через реле можно увидеть в видеоуроке на канале «АВТОЭЛЕКТРИКА — Steel Horse».

Подключение доп.фар через реле

Как установить и подключить своими руками?

Монтаж противотуманных фар своими руками начинается с создания схемы подключения. Тщательно продуманная схема помогает избежать излишков проводов и гарантирует стабильную работу электрической системы. Рекомендуется проводить установочные работы в гараже, хотя многие автовладельцы предпочитают осуществлять установку на улице.

Установка ПТФ в передний бампер и настройка

Существует три метода установки:

• в стандартные проемы;
• на наружном кронштейне;
• в закрытом бампере, который не предназначен для установки фар.

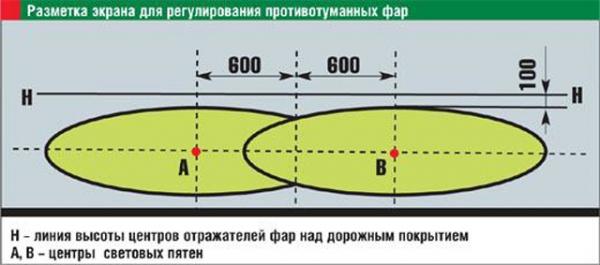

Настройка осуществляется с помощью самодельного шаблона, который представлен ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 метров от фар автомобиля. Регулировка продолжается до тех пор, пока верхняя граница светового пятна не совпадет с заданной линией. Эта линия располагается на 100 мм ниже уровня центра ламп.

Правильная настройка противотуманных фар значительно улучшает видимость для водителя и снижает вероятность ослепления водителей встречного транспорта.

Установка ПТФ в глухой бампер

Установка противотуманных фар в бампер, который не имеет заводских отверстий, является наиболее сложной и трудоемкой задачей:

1. Сначала необходимо снять бампер с автомобиля, следуя инструкциям по ремонту и эксплуатации.
2. Затем следует выбрать наилучшее место для установки фар, учитывая форму корпуса и соответствие действующим правилам.
3. Далее нужно сделать отверстие для фар. Наиболее эффективным методом является сверление отверстий по периметру и последующее пропиливание промежутков с помощью пилки. Отверстие может потребовать доработки для обеспечения правильного прилегания корпуса и декоративной рамки. Небольшие фрагменты бампера аккуратно удаляются с помощью строительного или канцелярского ножа.
4. После этого следует просверлить отверстия для крепления корпуса противотуманной фары, используя подходящие болты.
5. Установите фару в корпус и закрепите защитную накладку, которая фиксируется на пластике бампера.
6. Настройка фар осуществляется с помощью специального ключа, который входит в комплект.

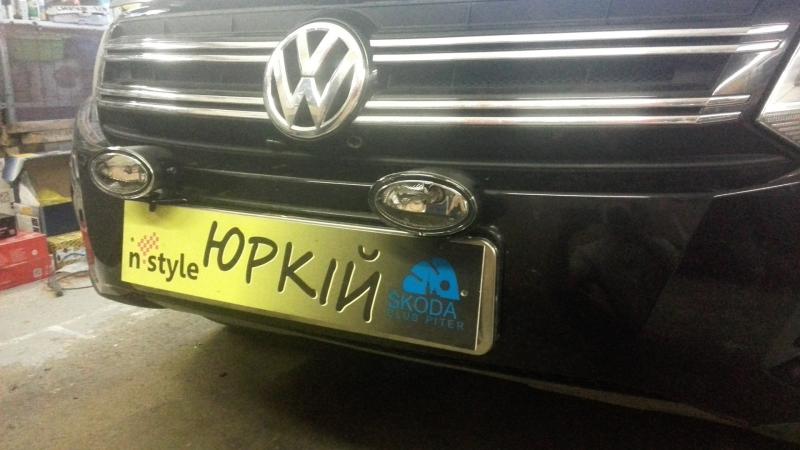

Установка ПТФ на внешнем кронштейне

Способ установки противотуманок на металлический кронштейн:

1. Определите места для крепления кронштейна на бампере, следуя инструкциям по установке противотуманных фар. Обычно на кронштейн монтируются дополнительные фары.
2. Закрепите кронштейн на бампере с помощью саморезов или болтов.
3. Установите противотуманные фары на подготовленные точки крепления и подключите проводку.

Установка ПТФ в штатные проёмы

Чтобы установить фары в бампер с заводскими заглушками, выполните следующие шаги:

1. Поднимите переднюю часть автомобиля, подложив под колеса деревянный брусок высотой 150-200 мм. Для удобства работы можно воспользоваться подъемником.
2. Удалите защитные щитки, которые закрывают нижнюю часть бампера.
3. Открутите крепления заводских заглушек бампера.
4. Вставьте противотуманную фару в направляющие и закрепите ее штатными саморезами. Если вы используете неоригинальные фары, возможно, размеры и точки крепления не совпадут, и вам придется подгонять детали. Ниже представлена фотогалерея установки китайских противотуманок в бампер Hyundai Elantra HD.

Протяжка проводки

При установке и прокладке электрической проводки необходимо строго соблюдать меры безопасности:

• отключите аккумулятор;
• сечение провода должно соответствовать величине тока, который он будет проводить;
• соединения должны обеспечивать надежный контакт;
• соединять следует только провода из одного материала, чтобы избежать электрохимической коррозии;
• скрутки желательно заливать припоем для повышения надежности;
• места соединений проводов изолируются термоусадочной трубкой или изолентой;
• избегайте размещения соединений в зонах, подверженных затоплению;
• для защиты от изгибов и механических повреждений рекомендуется использовать разрезную гофрированную трубку;
• провода прокладываются параллельно штатным жгутам и фиксируются к ним с помощью пластиковых стяжек;
• цепь питания противотуманных фар должна быть защищена отдельным предохранителем;
• при прокладке проводов следите за тем, чтобы они не пересекались с горячими или подвижными элементами, а также острыми краями.

Игнорирование правил безопасного монтажа электрической проводки может привести к перегреву цепей и возгоранию, что способно нанести серьезный ущерб автомобилю.

Перед началом укладки рекомендуется собрать предполагаемую электрическую цепь и протестировать ее работу. Это поможет выявить и исправить ошибки, допущенные на этапе проектирования.

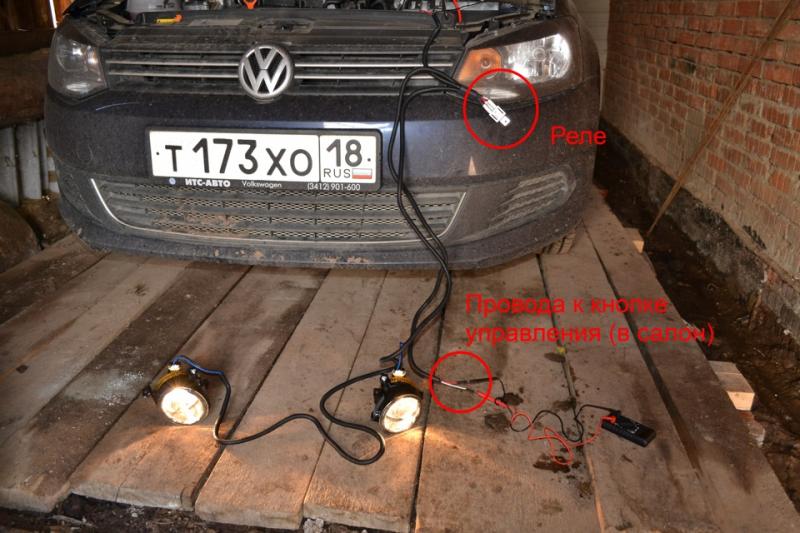

Примерная последовательность прокладки проводки:

1. Выполните предварительный монтаж проводов к разъемам противотуманных фар.
2. Пропустите провода через гофрированную трубку внутри бампера.
3. Подведите отрицательные выводы от противотуманных фар и соедините их с кузовом. Рекомендуется использовать штатные болты массы, расположенные на передних лонжеронах.
4. Снимите переднее колесо и подкрылок поочередно.
5. Определите место для установки реле. Реле обязательно должно быть использовано, так как прямая связь ламп с переключателем может привести к быстрому выходу контактов из строя. Реле можно разместить в свободном месте штатного монтажного блока или в любом удобном месте на панели приборов.
6. Поскольку противотуманные фары должны работать совместно с габаритными огнями, подключение следует производить от колодки габаритов. Ниже представлены фотографии процесса подключения проводки на легковом автомобиле Фольксваген Поло Седан.

Монтаж выключателя ПТФ

Наиболее популярным способом активации противотуманных фар является кнопка, которая может быть установлена на стандартное место или в любое другое удобное для водителя место. Обычно стандартные места для кнопок закрыты съемными заглушками, иногда они могут быть замаскированы материалом панели приборов. В таких случаях необходимо вырезать отверстие, соответствующее размерам кнопки.

Отдельно стоит упомянуть установку блока подрулевых переключателей, который включает поворотный переключатель для противотуманных фар. Для выполнения этой работы может понадобиться специальный инструмент — отвертки с головками Torx и ключ для центрального болта, который крепит рулевое колесо.

Подключение подрулевого переключателя следует осуществлять по следующему алгоритму:

1. Снять крепления двух половин декоративного кожуха рулевой колонки.
2. Аккуратно разъединить детали, преодолевая сопротивление фиксаторов. Важно быть осторожным, чтобы не повредить пластиковые защелки.
3. Далее необходимо демонтировать подрулевой переключатель, что можно сделать без снятия рулевого колеса или с его демонтажем. В первом случае достаточно отогнуть пружинный фиксатор, вынуть рычаг и отсоединить разъем. Затем устанавливается новый переключатель, и все снятые детали возвращаются на место. Во втором случае потребуется снять рулевое колесо, а также (если предусмотрено) подушку безопасности. Процесс снятия подушки может различаться в зависимости от модели. Снимаемую деталь следует держать, так как она может выскользнуть и повредить проводку.
4. После демонтажа подушки необходимо открутить центральный болт, который крепит рулевое колесо.
5. Снять рулевое колесо и отсоединить разъемы от подрулевого переключателя.
6. Открутить несколько винтов, фиксирующих переключатель, и снять его с колонки.
7. Установить новый узел и собрать все в обратном порядке. При установке руля важно следить за правильным положением спиц руля и передних колес. Центральный болт следует затянуть с указанным моментом.
8. Подключить питание и проверить работоспособность блока переключателей.

Пример установки нового рычага подрулевого переключателя можно рассмотреть на автомобиле Хендэ Солярис.

На некоторых автомобилях европейских марок переключение противотуманных фонарей осуществляется с помощью поворотного переключателя, который находится на панели приборов. При установке фар на такой автомобиль необходимо вывести провода от ламп на штекер и установить переключатель света с функцией управления противотуманками.

Видео

Видеоролик на канале «Любитель Автомобилей» демонстрирует монтажную схему для установки противотуманных фар.

Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля

Проверка работоспособности противотуманных фар

Перед тем как приступать к установке противотуманных фар, необходимо убедиться в их работоспособности. Это важный этап, который поможет избежать лишних затрат и времени на установку неисправного оборудования. В этом разделе мы рассмотрим, как правильно проверить противотуманные фары перед их подключением.

1. Визуальный осмотр

Первым шагом в проверке работоспособности противотуманных фар является их визуальный осмотр. Убедитесь, что:

• Стекло фар не имеет трещин и сколов.
• Корпус фары не поврежден и не имеет коррозии.
• Крепления и соединения надежны и не имеют признаков износа.

2. Проверка электрических соединений

Следующим шагом является проверка электрических соединений. Для этого:

• Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания.
• Проверьте состояние проводов, идущих к фарам. Они не должны быть повреждены или изношены.
• Убедитесь, что разъемы надежно соединены и не имеют коррозии.

3. Тестирование ламп

После визуального осмотра и проверки соединений, необходимо протестировать сами лампы. Для этого:

• Снимите лампы из фар и проверьте их целостность. Если стекло лампы потемнело или есть видимые повреждения, замените лампу.
• Используйте мультиметр для проверки сопротивления лампы. Если сопротивление значительно отличается от нормы, лампа может быть неисправна.

4. Проверка работоспособности на автомобиле

После проверки всех компонентов, можно установить лампы обратно и подключить фары к автомобилю:

• Подключите аккумулятор и включите противотуманные фары.
• Проверьте, светят ли фары. Если они не включаются, проверьте предохранитель, отвечающий за противотуманные фары.
• Убедитесь, что световой поток равномерный и не имеет темных пятен.

5. Регулировка угла наклона

Если противотуманные фары работают, но светят не так, как нужно, возможно, потребуется их отрегулировать. Для этого:

• Найдите регулировочные винты на корпусе фар.
• С помощью отвертки отрегулируйте угол наклона фар, чтобы они светили на нужную высоту и не ослепляли встречные автомобили.

После завершения всех проверок и регулировок, вы можете быть уверены, что противотуманные фары готовы к установке и эксплуатации. Это позволит вам обеспечить безопасность на дороге в условиях плохой видимости.

Советы по выбору противотуманных фар

При выборе противотуманных фар необходимо учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить максимальную эффективность освещения в условиях плохой видимости. Ниже представлены основные аспекты, на которые стоит обратить внимание:

1. Тип противотуманных фар

Существует несколько типов противотуманных фар, включая галогенные, ксеноновые и светодиодные (LED). Галогенные фары являются наиболее распространенными и доступными по цене, но их световой поток не так силен, как у ксеноновых или LED. Ксеноновые фары обеспечивают яркое и белое освещение, что улучшает видимость, однако они могут требовать дополнительных затрат на установку. Светодиодные фары отличаются высокой энергоэффективностью и долговечностью, но также могут иметь более высокую цену.

2. Яркость и цветовая температура

Яркость противотуманных фар измеряется в люменах. Чем выше этот показатель, тем лучше освещение. Оптимальная цветовая температура для противотуманных фар составляет от 3000K до 4000K. Это теплый свет, который лучше проникает через туман и дождь, минимизируя отражение света от капель воды.

3. Дизайн и форма

Форма и дизайн противотуманных фар также имеют значение. Они должны гармонично вписываться в общий стиль автомобиля и обеспечивать правильное распределение света. Обратите внимание на наличие отражателей и линз, которые могут улучшить качество освещения.

4. Установка и совместимость

Перед покупкой противотуманных фар убедитесь, что они совместимы с вашим автомобилем. Некоторые модели требуют специальной установки или адаптеров. Рекомендуется ознакомиться с инструкцией по установке и, если необходимо, обратиться к специалистам для профессиональной установки.

5. Бренд и качество

Выбирайте противотуманные фары от известных производителей, которые зарекомендовали себя на рынке. Качественные фары прослужат дольше и обеспечат надежное освещение. Обратите внимание на отзывы пользователей и рейтинги товаров.

6. Дополнительные функции

Некоторые противотуманные фары могут иметь дополнительные функции, такие как автоматическое включение при плохих погодных условиях, регулировка угла наклона света или возможность подключения к системе освещения автомобиля. Эти функции могут значительно повысить удобство использования и безопасность.

В заключение, правильный выбор противотуманных фар требует внимательного подхода и учета множества факторов. Уделите время изучению различных моделей и их характеристик, чтобы обеспечить себе максимальную безопасность на дороге в условиях плохой видимости.

Частые ошибки при установке и их устранение

Установка противотуманных фар может показаться простой задачей, однако многие автолюбители сталкиваются с рядом распространенных ошибок, которые могут привести к неправильной работе или даже поломке оборудования. В этом разделе мы рассмотрим наиболее частые ошибки, которые возникают при установке противотуманных фар, а также способы их устранения.

1. Неправильное подключение проводов

Одной из самых распространенных ошибок является неправильное подключение проводов. Часто бывает, что провода путаются, и в результате фары не включаются или работают некорректно. Чтобы избежать этой проблемы, внимательно изучите схему подключения, которая обычно прилагается к комплекту фар. Убедитесь, что каждый провод подключен к соответствующему контакту, и используйте цветовую кодировку проводов в качестве ориентира.

2. Игнорирование предохранителей

Некоторые водители забывают установить предохранитель в цепь противотуманных фар. Это может привести к перегреву проводов и выходу из строя как фар, так и электрической системы автомобиля. Убедитесь, что предохранитель установлен в соответствии с рекомендациями производителя и соответствует необходимым параметрам.

3. Неправильная установка креплений

Неправильная установка креплений может привести к тому, что фары будут плохо держаться или будут направлены не в ту сторону. Это не только ухудшает видимость, но и может стать причиной аварийной ситуации. При установке креплений следуйте инструкциям, предоставленным в комплекте, и убедитесь, что фары надежно зафиксированы и правильно направлены.

4. Проблемы с переключателем

Некоторые автолюбители сталкиваются с проблемами, связанными с переключателем, который отвечает за включение противотуманных фар. Если переключатель не работает должным образом, это может быть связано с неправильным подключением или неисправностью самого устройства. Проверьте все соединения и, если необходимо, замените переключатель на новый.

5. Неправильная настройка угла наклона фар

После установки противотуманных фар важно правильно настроить угол их наклона. Если фары направлены слишком высоко, они могут ослеплять встречные автомобили, а если слишком низко — не обеспечивать достаточную видимость. Для корректной настройки используйте уровень и следуйте рекомендациям производителя по углу наклона.

6. Проблемы с совместимостью

Некоторые автомобили могут не поддерживать установку противотуманных фар без дополнительных модификаций. Перед покупкой убедитесь, что выбранные вами фары совместимы с вашим автомобилем. Если они не подходят, возможно, потребуется приобрести дополнительные адаптеры или переходники.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно установить противотуманные фары и обеспечить их правильную работу. Если же у вас возникли трудности, не стесняйтесь обратиться за помощью к специалистам или в сервисный центр.
