Установка и подключение противотуманных фар (ПТФ) на ВАЗ 2110 улучшает видимость в плохую погоду и повышает безопасность. В статье рассмотрим процесс установки и подключения ПТФ, а также рекомендации по регулировке оптики. Следуя инструкциям, вы сможете выполнить работу самостоятельно, сэкономив время и деньги на сервис.

Руководство по установке

Установка противотуманных фар на ВАЗ 2110 или даже замена их на ксенон — это вполне логичный шаг, так как такая оптика эффективно решает проблему освещения в условиях тумана. Если вы никогда не занимались подобной работой, вам, безусловно, будет интересно узнать, как самостоятельно подключить противотуманные фары. Подробности об этом мы представим ниже.

✅Подключение и установка противотуманок (ПТФ) ВАЗ 2110-12. Укладка новой проводки на ПТФ. doRABOTKA

Инструменты и материалы

Для установки фар вам понадобятся следующие материалы:

1. Фары, которые можно приобрести в любом магазине автозапчастей. В отечественных магазинах доступны два типа фар: для старых моделей центральных консолей лучше всего подойдут противотуманные фары для «десяток», а если ваша машина оборудована новой торпедой, то вам понадобятся фары для ВАЗ 2115. Основное отличие заключается в кнопках для включения света.
2. Мультиметр для измерения напряжения.
3. Контрольная лампочка с проводом.
4. Изолента.
5. Упаковка термоусадочной трубки.

Если вы планируете установить ксеноновые лампы в противотуманки, вам также потребуется комплект для ксенона.

Интересные факты

Вот несколько интересных фактов о установке и подключении противотуманных фар (ПТФ) на ВАЗ 2110:

1. Заводская комплектация: На некоторых моделях ВАЗ 2110 противотуманные фары могут быть предусмотрены в заводской комплектации. Однако для установки ПТФ на автомобилях, которые не были оснащены ими изначально, потребуется не только сами фары, но и специальный жгут проводов, а также переключатель на рулевой колонке, который поддерживает функцию включения ПТФ.

2. Правила подключения: При установке ПТФ важно соблюдать правила подключения, чтобы избежать перегрузки электрической сети автомобиля. Рекомендуется использовать реле для управления фарами, что позволит снизить нагрузку на переключатель и предотвратить его перегрев. Также стоит обратить внимание на правильную прокладку проводов, чтобы избежать их повреждения.

3. Регулировка угла света: После установки ПТФ необходимо правильно отрегулировать угол их света. Это можно сделать с помощью специальных винтов на корпусе фар. Правильная настройка поможет избежать ослепления встречных водителей и обеспечит максимальную эффективность освещения в условиях плохой видимости.

Схема подключения

Как правильно установить противотуманные фары на своем автомобиле:

1. В первую очередь, необходимо открыть блок предохранителей и открутить один саморез, после чего аккуратно повернуть устройство. На фотографии зеленым цветом выделены провода, которые нужно будет подключить дополнительно. Провода под номером 1 и 2 обозначают положительные контакты. Проверьте их с помощью контрольной лампы. Соедините провод под номером 1 с реле на разъеме 20, а провод под номером 2 также подключите к реле на контакте 87.
2. Затем подключите провода к предохранителям, которые будут распределяться на левую и правую противотуманные фары. Установите проводку, при этом используйте выход с двойным контактом «мама», длина которого должна составлять 30 см, и подключите его к соответствующему проводу с аналогичным выходом на обоих концах.
3. После этого вставьте кабели с одиночными контактами типа «мама» в белый разъем блока. Двойной разъем «мама» необходимо вывести из блока и подключить к выходу «папа», который находится за кнопкой открытия багажника.
4. Далее, черный провод, обозначенный цифрой 3 и идущий от выхода 87, нужно провести от верхней части блока предохранителей. Этот провод является минусовым. Вы увидите провода, которые были установлены на заводе, они подведены под гайку, которую можно открутить ключом на 10. Провод под номером 4 отвечает за активацию и деактивацию противотуманных фар.

Существует несколько способов прокладки кабеля управления противотуманными фарами:

Первый вариант — подключение от габаритных огней напрямую, без использования переключателя. В этом случае противотуманные фары будут автоматически включаться вместе с габаритными огнями.

1. Второй вариант — подключение от тех же габаритных огней, но с использованием переключателя. В этом случае на регулятор переключения противотуманных фар будет поступать напряжение, и фары будут включаться только при нажатии на кнопку.
2. Третий вариант — подключение от системы зажигания через переключатель. Это означает, что при включении зажигания на переключателе оптики будет присутствовать плюс. Как и в предыдущем варианте, фары будут включаться только после активации переключателя.

Монтаж оптики

1. В первую очередь необходимо определить место для установки — обычно это специальный отсек под передним бампером. Для автомобилей модели «десятка» существует несколько вариантов противотуманных фонарей. Они могут быть рифлеными, которые обеспечивают равномерное рассеивание света, или прозрачными, в этом случае свет будет распределяться пятнами. Прозрачные фонари на сегодняшний день более популярны и востребованы среди наших соотечественников, хотя их функциональность несколько ниже.

2. В моторном отсеке следует отключить провода, которые идут к регулятору жидкости и расширительному бачку омывателя. Для этого необходимо открутить гайку, фиксирующую омыватель, и снять колодку с проводами, расположенную под левым лонжероном.

3. Для разъема Ш-1 вам понадобятся три провода — один желтый и два черно-желтых.

4. Затем нужно отрезать два отрезка от желтого провода — их следует провести в салон автомобиля. Проводка тщательно зачищается, к ней присоединяются клеммы типа «папа». После выполнения этих действий разъемы подключаются к колодке так, чтобы отмеченный провод соединялся с черно-желтым. Далее колодку нужно соединить и добавить к жгуту два желтых кабеля. После этого бачок омывателя можно установить на место.

5. Затем вам понадобятся еще два отрезка провода длиной по 0.5 м. К этим проводам необходимо подключить клемму для массы, а затем закрепить ее на шпильке вместе с кабелем массы от оптики.

6. Кабель от противотуманных фонарей нужно провести от переднего лонжерона и вывести в место, где будет установлен сам фонарь. К каждому из проводов необходимо подключить клемму массы.

7. После выполнения этих шагов скобы устанавливаются на бампер, а к проводам подключаются колодки клеммы. Завершающим этапом станет установка лампочек в фонари (автор видео — канал proVAZ-2110).

https://youtube.com/watch?v=fyXVDNm5YTw

Основные аспекты настройки

Настройка и регулировка автомобильного освещения включает в себя несколько ключевых шагов:

1. В первую очередь, необходимо убедиться, что фары функционируют корректно и не включаются одновременно с ближним светом. В противном случае, добиться правильной настройки не удастся.
2. Затем следует проверить, насколько прочно закреплены фары. Если они имеют люфт, то регулировка будет неэффективной. Также важно проверить давление в шинах — оно должно быть одинаковым, а автомобиль должен находиться на ровной поверхности.
3. Для выполнения регулировки потребуется не только ровная поверхность, но и место с непрерывной стеной или забором перед автомобилем. Найдя такое место, измерьте расстояние от земли до оси установки противотуманных фар (ПТФ) и отметьте это значение на стене.
4. Автомобиль ставится на расстоянии пяти метров от стены или забора, и на этом подготовительный этап можно считать завершенным. Для повышения точности измерений на водительское сиденье следует положить груз, соответствующий весу водителя, который в среднем составляет около 75 кг. Далее необходимо отрегулировать расстояние между световыми потоками, которое должно составлять примерно 57,7 см от центральной вертикальной оси. Каждую фару следует настраивать отдельно, при этом один из фонарей нужно закрыть непрозрачным материалом, например, куском бумаги или картона.
5. После установки нужного расстояния можно переходить к регулировке высоты света. В этом случае также настраивается каждый фонарь по отдельности, при этом центр светового потока должен совпадать с расположением осветительных элементов. Регулировка осуществляется с помощью специального болта, расположенного сбоку. Для этого в рамке можно найти отверстие, в которое вставляется отвертка.

Видео «Рекомендации по настройке оптики»

Ключевые рекомендации по настройке противотуманных фар можно найти в видео, представленном ниже (автор ролика — канал Test Lab, посвященный тестированию автоламп).

Регулировка Противотуманных Фар

Выбор и покупка ПТФ

При выборе противотуманных фар (ПТФ) для автомобиля ВАЗ 2110 важно учитывать несколько ключевых факторов, чтобы обеспечить не только эстетическую привлекательность, но и функциональность освещения. Первым шагом в этом процессе является определение типа ПТФ, который будет наиболее подходящим для вашего автомобиля.

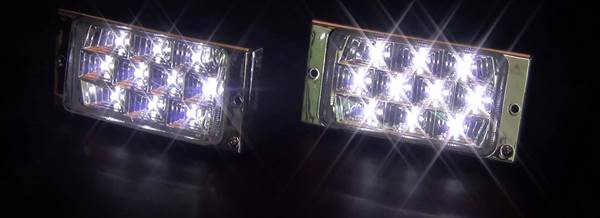

Существует несколько типов ПТФ, включая галогенные, ксеноновые и светодиодные (LED) фары. Галогенные фары являются наиболее распространенными и доступными по цене, однако они имеют ограниченный срок службы и потребляют больше энергии. Ксеноновые фары обеспечивают более яркий и белый свет, что улучшает видимость в условиях плохой погоды, но требуют специального оборудования для установки. Светодиодные фары, в свою очередь, отличаются высокой энергоэффективностью и долговечностью, но могут быть дороже в приобретении.

При выборе ПТФ также следует обратить внимание на их размер и форму. Фары должны соответствовать стандартным размерам, предусмотренным для ВАЗ 2110, чтобы избежать проблем с установкой. Рекомендуется выбирать модели, которые имеют хорошую защиту от влаги и пыли, так как это значительно увеличит срок их службы.

Не менее важным аспектом является выбор производителя. На рынке представлено множество брендов, и не все из них могут гарантировать высокое качество. Рекомендуется отдавать предпочтение известным производителям, которые зарекомендовали себя на рынке автомобильной оптики. Обратите внимание на отзывы пользователей и рейтинги продукции, чтобы сделать обоснованный выбор.

При покупке ПТФ стоит учитывать не только стоимость самих фар, но и дополнительные расходы на установку, если вы планируете доверить эту работу специалистам. Также необходимо заранее подготовить все необходимые комплектующие, такие как проводка, реле и переключатели, чтобы избежать задержек в процессе установки.

Наконец, перед покупкой ПТФ рекомендуется ознакомиться с законодательством вашей страны относительно использования противотуманных фар. В некоторых регионах могут быть установлены ограничения на использование определенных типов освещения, что также следует учитывать при выборе и покупке.

Проверка работоспособности после установки

После завершения установки противотуманных фар (ПТФ) на ВАЗ 2110 необходимо провести проверку их работоспособности. Этот этап является важным, так как он позволяет убедиться в правильности подключения и отсутствии возможных неисправностей.

Первым делом, перед проверкой, убедитесь, что все соединения надежно закреплены, а провода не имеют повреждений. Проверьте, что фары установлены на своих местах и не имеют механических повреждений. Также убедитесь, что все необходимые предохранители находятся на своих местах и не перегорели.

Для проверки работоспособности ПТФ выполните следующие шаги:

1. Запустите двигатель автомобиля. Это необходимо для того, чтобы аккумулятор имел достаточный заряд для работы фар.
2. Включите габаритные огни. На большинстве автомобилей ПТФ включаются вместе с габаритами. Убедитесь, что на приборной панели загорелся индикатор габаритов.
3. Включите противотуманные фары. На панели управления найдите переключатель, отвечающий за включение ПТФ. Обычно он расположен на рычаге управления светом или на отдельной кнопке. Убедитесь, что индикатор на переключателе загорелся.
4. Проверьте световой поток. Выйдите из автомобиля и посмотрите, как светят противотуманные фары. Они должны создавать широкий и низкий световой поток, который освещает дорогу перед автомобилем, не ослепляя встречные автомобили.
5. Проверьте регулировку фар. Если ПТФ светят слишком высоко или низко, отрегулируйте их положение. Это можно сделать с помощью специальных винтов, расположенных на корпусе фар.
6. Проверьте работу переключателя. Убедитесь, что ПТФ включаются и выключаются без проблем. Если при переключении фары не реагируют, возможно, проблема в самом переключателе или в проводке.

Если все проверки прошли успешно, и противотуманные фары работают исправно, можно считать установку завершенной. В противном случае, если вы обнаружили какие-либо неисправности, рекомендуется обратиться к специалисту для диагностики и устранения проблем. Правильная работа ПТФ не только улучшает видимость в сложных погодных условиях, но и повышает безопасность на дороге.

Советы по уходу и обслуживанию ПТФ

Правильный уход и регулярное обслуживание противотуманных фар (ПТФ) являются залогом их долговечности и эффективной работы. Чтобы обеспечить максимальную производительность и продлить срок службы ПТФ на вашем ВАЗ 2110, следуйте нескольким простым рекомендациям.

1. Регулярная проверка состояния фар: Периодически осматривайте ПТФ на наличие трещин, сколов и других повреждений. Любые дефекты могут привести к ухудшению светового потока и, как следствие, к снижению безопасности на дороге.

2. Чистка линз: ПТФ подвержены загрязнению, особенно в условиях плохой погоды. Используйте мягкую ткань и специальные средства для очистки оптики, чтобы избежать царапин. Не забывайте, что грязные линзы значительно снижают яркость света.

3. Проверка креплений: Убедитесь, что ПТФ надежно закреплены. Со временем крепежные элементы могут ослабевать, что может привести к вибрации и повреждению фар. При необходимости подтяните или замените крепеж.

4. Замена ламп: Если заметили, что одна из ламп ПТФ перестала работать, замените ее как можно скорее. Используйте только качественные лампы, рекомендованные производителем, чтобы избежать перегрева и повреждения фар.

5. Проверка электрической проводки: Регулярно проверяйте состояние проводки, соединений и реле, отвечающих за работу ПТФ. Коррозия или повреждения проводов могут привести к сбоям в работе фар.

6. Использование ПТФ по назначению: Применяйте противотуманные фары только в условиях, для которых они предназначены. Избегайте использования ПТФ в ясную погоду, так как это может привести к их перегреву и преждевременному выходу из строя.

7. Обращение к специалистам: Если у вас возникают сомнения в работоспособности ПТФ или вы не уверены в своих силах по их обслуживанию, лучше обратиться к профессионалам. Квалифицированный специалист сможет быстро выявить и устранить любые проблемы.

Следуя этим простым советам, вы сможете обеспечить надежную и долгосрочную работу противотуманных фар на вашем ВАЗ 2110, что, в свою очередь, повысит безопасность вождения в сложных погодных условиях.
