Установка противотуманных фар на ВАЗ 2109 улучшает видимость в плохую погоду и повышает безопасность на дороге. В статье рассмотрим устройство противотуманных фар, требования к монтажу и предоставим пошаговую инструкцию по установке. Узнаете, как правильно подключить фары и какие схемы поворотов использовать для максимальной эффективности. Эта информация будет полезна как опытным автолюбителям, так и новичкам в автомобильном тюнинге.

Особенности и устройство ПТФ

Обычные фары на ВАЗ 21099 в условиях плохой погоды функционируют таким образом, что свет отражается от капель дождя или снежинок, что приводит к ослеплению водителя. Это негативно сказывается на видимости дороги. В отличие от них, противотуманные фары имеют иное устройство. На ВАЗ 2109 ПТФ должны быть установлены близко к поверхности дороги, поскольку туман не оседает на асфальте. Таким образом, противотуманные фары ВАЗ 2109 создают плоский световой пучок, который освещает именно тот участок дороги, который необходим.

Противотуманки на ВАЗ 2109, как с ксеноновыми лампами, так и без них, устанавливаются симметрично и обязательно ниже основных фар. Это значит, что передние фары должны находиться выше противотуманок. Высота ПТФ от дорожного покрытия должна составлять 25 см, а расстояние от габаритов и поворотников — не менее 40 см. Если вы планируете устанавливать линзованные ПТФ, эти параметры необходимо учитывать. Некоторые автолюбители считают, что установка ксенона в линзы дневных ходовых огней может заменить противотуманки, но это заблуждение.

Чтобы линзованные ПТФ работали эффективно, их нужно правильно отрегулировать. Обратите внимание, что если угол наклона фонарей будет слишком мал, их использование станет бесполезным. Кроме того, такая настройка может создать неудобства для водителей встречных автомобилей. Что касается цвета света, он должен быть либо желтым, либо белым, поэтому многие владельцы автомобилей выбирают именно такие лампы. Использование ламп красного, зеленого или синего цвета в ПТФ не рекомендуется, так как их эффективность крайне низка (автор видео — канал КАК то ТАК).

https://youtube.com/watch?v=P97wtyU0FzA

КАК сделать КОМПЛЕКТ для ПОДКЛЮЧЕНИЯ ПРОТИВОТУМАННЫХ ФАР на ЛЮБУЮ машину? / от А до Я + Советы

Детальная инструкция по установке противотуманок

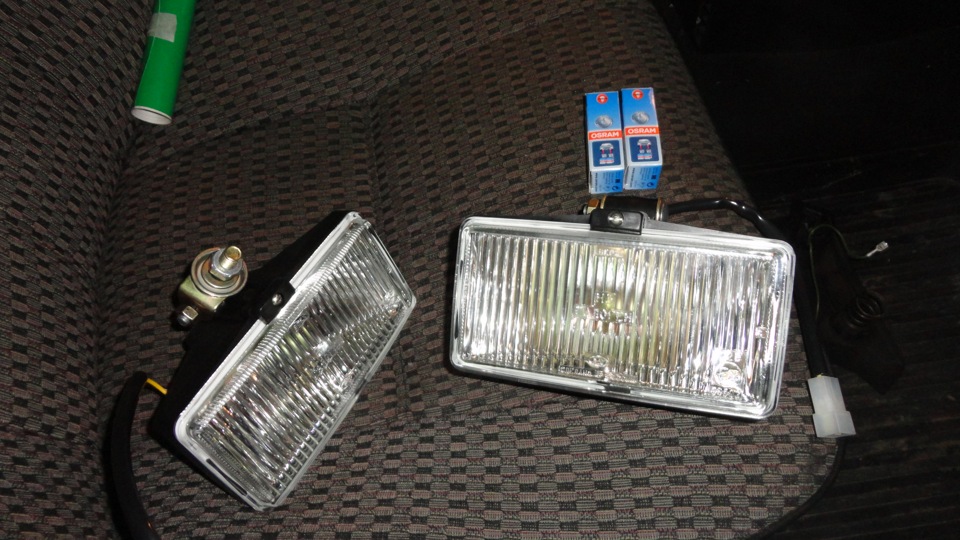

Если вы планируете установить противотуманные фары на ВАЗ, первым делом необходимо приобрести комплект оптики. Как уже упоминалось, в фары ВАЗ 2109 с линзами можно установить ксеноновую лампу. Если вы хотите сразу подключить ксенон, позаботьтесь о покупке соответствующего комплекта. На рынке представлено множество линзовых фар, поэтому при выборе обратите внимание на качество их изготовления. Они должны быть максимально прочными и надежными, чтобы в дальнейшем не возникло никаких проблем с их использованием.

Интересные факты

Вот несколько интересных фактов о подключении противотуманных фар на легендарную «Девятку» (ВАЗ-2109):

1. Эстетика и функциональность: Противотуманные фары не только улучшают видимость в условиях плохой погоды, но и придают автомобилю более современный и агрессивный вид. Многие владельцы «Девяток» устанавливают их не только для практического использования, но и для улучшения внешнего облика своего автомобиля.

2. Электрическая схема: Подключение противотуманных фар требует изменения электрической схемы автомобиля. Важно правильно установить реле и предохранитель, чтобы избежать перегрузки электрической системы. Это может быть интересным проектом для автолюбителей, которые любят заниматься доработкой своих машин.

3. Законодательные нюансы: В некоторых странах установка противотуманных фар на автомобили требует соблюдения определенных правил и стандартов. Например, фары должны быть сертифицированы и соответствовать требованиям по яркости и углу освещения. Это может стать важным аспектом для владельцев «Девяток», которые планируют использовать автомобиль на дорогах общего пользования.

Процедура замены

Как установить и подключить противотуманные фары на ВАЗ 2109?

Процесс описан на примере автомобиля с высокой панелью:

1. В первую очередь, необходимо установить и подключить кнопку управления противотуманными фарами. Если ваша «девятка» оснащена высокой центральной консолью, то на ней уже предусмотрено место для установки соответствующей кнопки. В случае, если у вас низкая панель, это не станет проблемой — там также имеется подходящее место, расположенное справа от кнопки включения ближнего света и габаритов. Снимите решетку, находящуюся слева от руля, чтобы получить доступ к разъему для подключения ПТФ. Заглушку в центральной консоли можно удалить и заменить ее кнопкой управления оптикой, которая подключается к бортовой сети. После этого установите решетку обратно.

2. Далее откройте моторный отсек и открутите монтажный блок. Вам нужно провести проводку от ПТФ к этому блоку и подключить ее в соответствующие разъемы. Кроме того, проводка должна идти от места установки реле до блока. Обратите внимание, что провод массы трогать не следует.

3. От блока отключите выводы Ш7 и Ш8, которые находятся рядом друг с другом. В эти разъемы установите заранее подготовленные клеммы, следуя схеме, приведенной ниже. Если противотуманок у вас нет, эти выводы должны оставаться свободными.

4. После этого установите блок на место и выполните монтаж реле, которое можно закрепить на кузове автомобиля. Проведите массу под болт. Также важно отметить, что перед установкой место контакта должно быть тщательно очищено от лакокрасочного покрытия, иначе не будет надежного «земляного» соединения.

5. После выполнения этих шагов подключите силовые провода к противотуманной оптике. Подключите массу, то есть провод к кузову, желательно, чтобы масса находилась как можно ближе к ПТФ, в удобном и сухом месте. Если контакт оптики с корпусом автомобиля будет ненадежным, это может привести к сбоям в работе фар и нестабильному функционированию в целом.

6. Теперь установите сами противотуманные фары. Для этого в переднем бампере необходимо просверлить соответствующие отверстия. Лучше всего сверлить рядом с крепежными винтами бампера. Если в бампере предусмотрено специальное место для установки, то ПТФ устанавливаются туда. Обеспечьте надежную фиксацию оптики на бампере, чтобы избежать ее вибрации и тряски. После завершения всех работ вам останется только отрегулировать световой поток.

Видео «Наглядная и подробная инструкция по установке противотуманок»

Правильная установка противотуманных фар на «девятки» — ключевые аспекты и пошаговая инструкция представлены ниже (автор видео — канал Ramanych).

Устанавливаем птф ваз 21099

Выбор подходящих противотуманных фар

При выборе противотуманных фар для «Девятки» необходимо учитывать несколько ключевых факторов, чтобы обеспечить максимальную эффективность и безопасность в условиях плохой видимости. Первым шагом является определение типа фар, которые подходят для вашего автомобиля. На рынке доступны как галогенные, так и светодиодные (LED) противотуманные фары. Галогенные фары, как правило, дешевле и проще в установке, однако светодиодные фары обладают большей яркостью, долговечностью и экономичностью.

Следующим аспектом является форма и размер фар. Для «Девятки» подойдут как круглые, так и прямоугольные модели. Важно, чтобы выбранные фары гармонично вписывались в общий дизайн автомобиля и не мешали другим элементам, таким как бампер или решетка радиатора. Также стоит обратить внимание на крепления: они должны быть надежными и соответствовать стандартам вашего автомобиля.

Не менее важным является уровень защиты фар от внешних воздействий. Ищите модели с высоким уровнем защиты от влаги и пыли (например, с классом IP67 или выше). Это обеспечит долговечность и надежность работы фар в различных погодных условиях.

Также стоит обратить внимание на световой поток и цветовую температуру. Оптимальным вариантом для противотуманных фар считается световой поток в диапазоне 1000-2000 люмен, а цветовая температура — около 3000-4000K. Такой свет обеспечивает хорошую видимость в тумане, дожде или снегопаде, не ослепляя при этом других участников дорожного движения.

Наконец, не забудьте ознакомиться с отзывами и рекомендациями других владельцев «Девяток». Это поможет вам выбрать наиболее подходящие и проверенные модели, которые уже зарекомендовали себя на практике. Учитывая все вышеперечисленные факторы, вы сможете сделать правильный выбор и обеспечить себе безопасные поездки в любых условиях.

Электрическая схема подключения ПТФ

Подключение противотуманных фар (ПТФ) на «Девятке» требует внимательного подхода, так как правильная электрическая схема обеспечит не только корректную работу фар, но и безопасность всей электрической системы автомобиля. В данной статье мы рассмотрим основные элементы схемы подключения, а также необходимые материалы и инструменты.

Для начала, необходимо подготовить следующие материалы:

• Противотуманные фары (ПТФ) с комплектом креплений;
• Реле для управления ПТФ;
• Провода с изоляцией (желательно сечением 1.5-2.5 мм²);
• Предохранитель (обычно 10-15 А);
• Клеммы и разъемы для подключения;
• Инструменты: отвертка, плоскогубцы, нож для изоляции проводов, мультиметр.

Теперь перейдем к самой электрической схеме подключения. Основные компоненты схемы включают:

1. Аккумулятор: Питание для ПТФ будет поступать от аккумулятора. Для этого необходимо подключить один из проводов к положительной клемме аккумулятора через предохранитель.
2. Реле: Реле служит для управления подачей питания на противотуманные фары. Оно должно быть установлено в удобном для доступа месте, чтобы в случае необходимости его можно было заменить. Один контакт реле подключается к положительному проводу от аккумулятора, а другой — к ПТФ.
3. Выключатель: Для управления ПТФ необходимо установить выключатель в салоне автомобиля. Он должен быть подключен к управляющему контакту реле. Это позволит включать и выключать фары по мере необходимости.
4. Заземление: Необходимо обеспечить надежное заземление для ПТФ. Один из проводов от фар должен быть подключен к кузову автомобиля или к отрицательной клемме аккумулятора.

Схема подключения может выглядеть следующим образом:

1. Положительный провод от аккумулятора -> Предохранитель -> Реле (контакт 30)
2. Реле (контакт 87) -> ПТФ (положительный контакт)
3. ПТФ (отрицательный контакт) -> Заземление
4. Выключатель -> Реле (контакт 86)
5. Реле (контакт 85) -> Заземление

После завершения подключения всех компонентов, важно проверить работоспособность системы. Для этого включите зажигание и проверьте, загораются ли противотуманные фары при активации выключателя. Если фары не работают, проверьте все соединения и убедитесь, что предохранитель цел.

В заключение, правильное подключение противотуманных фар на «Девятке» не только улучшит видимость в условиях плохой погоды, но и повысит безопасность на дороге. Следуя данной инструкции, вы сможете самостоятельно выполнить установку и подключение ПТФ, что сделает ваш автомобиль более функциональным и комфортным в эксплуатации.

Советы по эксплуатации и уходу за противотуманками

Противотуманные фары – это не только стильный элемент автомобиля, но и важный компонент, обеспечивающий безопасность на дороге в условиях плохой видимости. Чтобы они служили долго и эффективно, необходимо соблюдать несколько простых правил эксплуатации и ухода.

Регулярная проверка состояния

Первое, что нужно делать – это регулярно проверять состояние противотуманных фар. Обратите внимание на наличие трещин или повреждений на стекле. Если вы заметили, что стекло потемнело или стало мутным, это может указывать на необходимость его замены. Также проверьте, не ослабли ли крепления фар, так как это может привести к их неправильной работе.

Чистка фар

Чистка противотуманных фар – важный этап ухода. На их поверхности может скапливаться грязь, пыль и другие загрязнения, которые ухудшают световой поток. Для чистки используйте мягкую тряпку и специальные средства для автомобильных фар. Избегайте абразивных материалов, которые могут поцарапать стекло. Рекомендуется очищать фары не реже одного раза в месяц, особенно в условиях плохой погоды.

Проверка и замена ламп

Лампы противотуманных фар имеют ограниченный срок службы, поэтому их необходимо периодически проверять. Если вы заметили, что одна из фар светит тускло или вовсе не работает, проверьте лампу. Замена лампы – это простая процедура, которую можно выполнить самостоятельно. Убедитесь, что используете лампы, рекомендованные производителем, чтобы избежать проблем с совместимостью и перегревом.

Правильная настройка угла наклона

Угол наклона противотуманных фар также играет важную роль в их эффективности. Неправильно настроенные фары могут слепить встречные автомобили или, наоборот, не обеспечивать достаточную видимость. Регулярно проверяйте и настраивайте угол наклона фар, особенно после замены или ремонта. Для этого можно воспользоваться уровнем и стеной: установите автомобиль на ровной поверхности, включите фары и отметьте, где падает световой поток.

Использование противотуманных фар по назначению

Противотуманные фары предназначены для использования в условиях плохой видимости, таких как туман, дождь или снег. Не стоит использовать их в ясную погоду, так как это может ослепить других водителей и привести к аварийной ситуации. Помните, что правильное использование противотуманных фар не только увеличивает вашу безопасность, но и безопасность других участников дорожного движения.

Хранение автомобиля

Если вы планируете длительное время не использовать автомобиль, позаботьтесь о его хранении. Защитите противотуманные фары от воздействия ультрафиолетовых лучей и механических повреждений. Используйте чехлы или специальные накладки, чтобы предотвратить загрязнение и повреждение фар.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы противотуманных фар на вашей «Девятке» и обеспечить их эффективную работу в любых условиях. Забота о деталях – залог безопасности на дороге!
