Инжекторные форсунки являются составным элементом системы питания бензинового или дизельного двигателя. Данное устройство отвечает за высокоточный дозированный впрыск горючего под определенным давлением во впускной коллектор или напрямую в камеру сгорания, что зависит от конструктивных особенностей и реализации схемы питания силового агрегата.

В процессе эксплуатации любого ДВС форсунки инжектора имеют свойство забиваться. На автомобилях с большим пробегом данное устройство может выйти из строя, так как данные элементы работают в условиях высоких температур, зачастую само горючее содержит много примесей. В результате изнутри форсунка покрывается лаковыми отложениями.

Рекомендуем также прочитать статью о том, что такое инжектор. Из этой статьи вы узнаете о различных системах инжекторного впрыска, а также об основных отличиях и особенностях инжекторов.

По указанным выше причинам пропускная способность нарушается, могут наблюдаться проблемы как с открытием, так и с закрытием форсунок и т.п. В подобных условиях двигатель теряет мощность, расход топлива повышается, осложняется холодный запуск, отмечается дымление. С учетом вышесказанного возникает периодическая необходимость снятия форсунок для диагностики или чистки, а также для замены. Далее мы рассмотрим, как снять форсунки самому, а еще поговорим о том, как проверить снятую форсунку.

Когда нужно проверять инжекторы и качество топливного впрыска

Топливные форсунки изначально рассчитаны на достаточно большой срок эксплуатации (100-150 тыс. км). При этом горючее низкого качества и несвоевременная замена топливных фильтров может привести к необходимости очистки уже через 30-40 тыс. км. Добавим, что для проверки и чистки форсунок существуют способы, которые позволяют реализовать данную процедуру без их снятия.

Острая необходимость снимать элементы для впрыска зачастую возникает ближе к 100 тысячам пройденных километров, так как устройства к этому времени обычно нуждаются не только в чистке, но и в подробном тестировании, калибровке форсунок или даже замене. Основными поводами к такой процедуре можно считать усиленное дымление двигателя, заметно повышенный расход топлива, троение, нестабильную работу мотора на разных режимах (как под нагрузкой, так и на переходных).

Рекомендуем также прочитать статью о том, как проверить топливные форсунки не снимая с двигателя. Из этой статьи вы узнаете о доступных способах диагностики устройств топливного впрыска своими руками прямо на автомобиле.

В ряде случаев бывает достаточно определить только один неисправный элемент, что позволяет избавиться от неисправности без необходимости снятия сразу всех форсунок с двигателя. Особенно это актуально для дизельных ДВС, где демонтаж бывает несколько осложнен сравнительно с аналогами на бензине. Если коротко, каждая форсунка просто отключается поочередно. Тот момент, когда один из инжекторов отключен и одновременно прекратилось дымление мотора, укажет на необходимость снятия и проверки конкретного устройства без потребности извлекать остальные.

Самостоятельная чистка форсунок,без трубок и т.д. Просто и эффективно !!!

Зачем нужна диагностика форсунок

Проверка форсунок

Как правило, если был куплен подержанный автомобиль, или срок эксплуатации родной машины перевалил 150-тысячную отметку, производительность элементов системы впрыска надлежит проверять.

Безусловно, на ресурс форсунок напрямую влияет качество топлива, которым владелец заправляет машину. Удручающая царит ситуация в странах бывшего СНГ и в России, где на АЗС продаётся непонятно что. Залив такой состав в топливный бак автомобиля, и проехав несколько тысяч километров, приходится начинать ремонт тех или иных деталей, в том числе и форсунок.

Форсунки следует проверять, как только налицо следующие признаки:

• очень трудно стало заводить двигатель;
• увеличился расход горючего;
• двигатель троит, неустойчиво работает в режиме ХХ;
• выхлоп стал намного токсичнее;
• ухудшилась резвость автомобиля;
• зажигание проскакивает на ХХ.

Статья в тему: Как восстановить автомобильный аккумулятор своими руками

Если один из вышеописанных признаков присутствует на инжекторном авто, то проверить работу форсунок будет не лишним. Можно сказать, что время и деньги потрачены не зря. Однако удастся полностью исключить тему денег, если научиться самостоятельно проверять форсунки.

Проверяется форсунка мультиметром или прибором измерения Ом. Форсунка отсоединяется от высокого напряжения, затем подвергается проверке. Нужно протестировать соответствие показателей импеданса форсунок со стандартными значениями. Если форсунки низкоомные, то их сопротивление должно быть в пределах 2-5 Ом, если высокоомные – в пределах 12-18 Ом.

Снятие форсунок с мотора для диагностики

На современных инжекторных системах элемент представляет собой электромагнитное устройство, которое открывается по команде ЭБУ для пропуска части топлива. На большинстве автомобилей форсунки установлены на топливной рампе (рейке). Процесс снятия может несколько отличаться зависимо от типа и конструкции ДВС, также могут понадобиться разные инструменты. Зачастую, чтобы снять топливные форсунки, необходимо подготовить:

• набор отверток;
• несколько ключей;
• плоскогубцы или пассатижи;
• средство для чистки карбюратора;
• тряпки или подходящую ветошь;

Теперь давайте подробнее рассмотрим процесс и ответим на вопрос, как снять форсунки на ВАЗ или на любом другом инжекторном автомобиле. Для начала нужно снизить давление в топливной системе. Многие модели автомобилей имеют регулятор давления на топливной рейке. Данный регулятор является клапаном, на который нужно нажать. В результате топливо из рампы вытечет наружу, давление упадет.

Помните, форсунки подают горючее под высоким давлением. По этой причине следует соблюдать осторожность при работе с элементами, которые подключены к системе питания двигателя или поверяются в условиях подачи горючего под давлением. Дело в том, что струя топлива может причинить серьезные травмы.

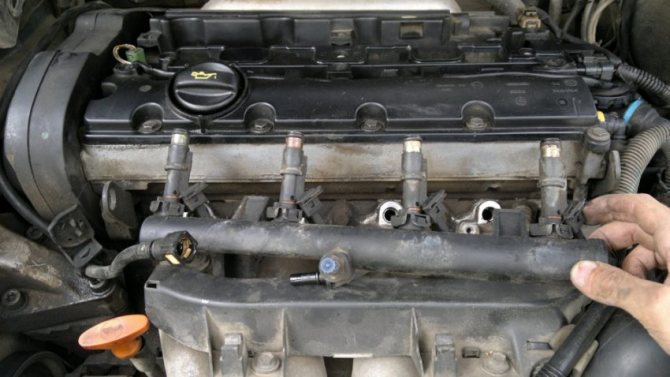

Далее нужно снять топливную рампу, на которой закреплены форсунки. Для демонтажа необходимо отключить разъемы с проводами, которые закреплены при помощи специального фиксатора. Указанный фиксатор представляет собой пружинную скобу, на которую нужно нажать. Затем потребуется сдвинуть отверткой зажим вдоль рампы. Теперь форсунки можно извлекать.

Извлечение осуществляется посредством небольшого поворота или покачивания устройства, после чего плоской отверткой требуется снять уплотнительные кольца. Кольца обычно размещены на корпусе и на распылителе. Отметим, что после снятия резиновые уплотнительные кольца форсунок подлежат замене.

Регулировка

Еще одним важным элементом обслуживания системы омывателя ветрового стекла автомобиля является регулировка распылителей. Она требуется в том случае, если выходящая из сопла струя направлена не туда, куда нужно.

Сам процесс элементарный и займет буквально несколько минут. И как отрегулировать? Ничего снимать и демонтировать не нужно. Просто сделайте следующее:

• возьмите обычную иголку или булавку;
• вставьте ее острым краем в форсунку (всего на ней бывает по 2-3 сопла);
• в зависимости от того, куда направлена струя, начинайте поворачивать иглу в требуемом направлении;
• если струя идет выше стекла, крутим вниз, а если распыляет очень низко, двигаемся вверх;
• влево и вправо регулируется точно так же.

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается. Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к ГБЦ.

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Пошаговая инструкция по замене детали (с фото)

Отключите электроснабжение техники

Это обезопасит Вас во время ремонта.

Перекройте подачу газа

Это также необходимая процедура.

Снимите верхнюю крышку плиты

Обычно она крепится на болты или саморезы. В любое случае, голыми руками это лучше не делать — воспользуйтесь инструментом.

Вам стоит обратить внимание на то, что мы показали на фото

Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали.

Сожмите фиксатор пальцами (как на фото) и отдерните его из места крепления

Вся процедура проходит легко, поэтому не применяйте грубую физическую силу.

Вытащите наконечник с жиклером

Его ничто не держит, поэтому данная процедура должна пройти без проблем.

Сдерните наконечник с трубопровода

Это можно сделать любым инструментом, главное — не повредить трубку.

Достаньте нужную деталь из наконечника и замените ее на новую

Все это делается руками. Не используйте ничего острого, ведь так Вы можете повредить наконечник!

Соберите плиту, повторив прошлые действия наоборот

Это будет просто. Можете ориентироваться на фотографии.

Вот Вы и произвели замену необходимой детали! Мы уверены, что она прослужит Вам очень долго. Ремонт, выполненный своими руками, ценнее в несколько раз!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Смотреть все форсунки »

Как проверить топливные форсунки

Существует много способов проверки устройств впрыска топлива, начиная от кустарных и заканчивая проверкой на специальных диагностических стендах. При самостоятельной проверке зачастую удается оценить только способность устройства открываться и закрываться, убедиться в том, что форсунки не «льют» или же переливают топливо, а также визуально оценить качество распыла топлива (факел). Для этого на снятую форсунку подается питание, а также через нее прокачивается горючее или очиститель.

Добавим, что диагностика на профессиональном оборудовании позволяет определить точность срабатывания и эффективность работы каждого элемента путем сравнения с остальными. Такой подход обеспечивает намного более объективную оценку исправности и производительности, так как работа устройств впрыска при проверке на стенде имитирует работу указанных элементов на моторе в различных режимах.

Как почистить форсунки

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок.

Первый способ очистки

Для этого способа вам нужен будет очиститель инжектора, жидкость для очистки карбюратора (спрей), запасное уплотнительное колечко и насос с манометром. Первым делом вам нужно извлечь все форсунки, так как, если вы решились выполнить чистку, то делать это нужно со всеми форсунками, а не только с одной какой-то. Найдите подходящую емкость и вылейте туда жидкость для очистки инжектора. Положите в емкость все форсунки и оставьте их там на какое-то время, чтобы они откисли. Пока форсунки лежат в емкости, возьмите подготовленный спрей для карбюратора и очистите им регулятор холостого хода. Теперь осмотрите участок вокруг сопла форсунок, там образуется нагар – кокс, который по своей консистенции напоминает смолу. Вам придется взять какой-то металлический предмет и хорошенько повозиться с этим видом загрязнений. Для того чтобы произвести внутреннюю очистку форсунок нужно подготовить источник питания (от 3 до 12В) и ножной механический насос, оборудованный манометром.

Снимите со шланги наконечник и залейте в образовавшееся отверстие инжекторный очиститель. После этого конец шланги наденьте на форсунку. Накачайте насос до 6 атмосфер и подайте на форсунку напряжение в 3В. Если вы не услышали, как форсунка щелкает, значит нужно добавить напряжения. Подавать напряжение нужно периодически, при этом не забывая подкачивать насос до шести атмосфер. Таким образом произведите очистку всех форсунок.

Второй способ

Для этого способа вам надо спрей – очиститель для карбюратора и также насос с манометром. Повторяем все операции, указанные в предыдущем способе, только очиститель для инжекторов меняем на карбюраторный. В обязательном порядке проводим наружную очистку, чтобы удалить нагар. Для этого возьмите чистую ткань и нанесите на нее очиститель. Обработайте этой тканью все топливные агрегаты. Постепенно, под действием очистителя, кокс размякнет и счистится без особых проблем. Можете помогать себе отверткой или зубочисткой.

Прочитайте, может пригодится: Как заменить цепь ГРМ на ВАЗ 2107

На обе операции в среднем должно уйти два часа вашего времени, но при этом вы хорошо сэкономите и научитесь выполнять чистку форсунок.

Как почистить форсунки присадками

Если в ходе диагностики при помощи мультиметра было установлено, что один или несколько распылителей нуждаются в чистке, то самый простой способ это сделать — применение специальных химических средств. Форсунки при этом не понадобится снимать с автомобиля. Однако этот метод уместен далеко не во всех случаях. Если распылители имеют запущенное состояние, то понадобится произвести снятие и очистку на стенде.

Промывка форсунок ВАЗ 2107 осуществляется на специальном диагностическом стенде. Для проведения процедуры понадобится снять все 4 распылителя с автомобиля, и установить их на стенд. В качестве очистительной жидкости применяются специальные средства. Недостаток этого способа в том, что для его реализации понадобится дорогостоящий стенд. Такие стенды имеются в автосервисах, а принцип промывки распылителей заключается в следующем:

1. Закрепляются все 4 распылителя на стенд.
2. В специальную емкость заливается очистительная жидкость, как правило, это очиститель для карбюратора.
3. Запускается программа, и стенд в автоматическом режиме на протяжении определенного времени осуществляет прочистку форсунок.

Если вариант с использованием стенда доступен водителям только в автосервисах, то применение специальных препаратов позволяет провести очистку в домашних условиях. Чтобы промыть распылители топлива вместе с топливной системой, понадобится воспользоваться специальными химикатами. Их рекомендуется использовать через каждые 20 тысяч км пробега. Принцип их применения заключается в том, что от топливной магистрали отключается насос. К шлангу подключается специальный баллон, из которого жидкость будет подаваться под высоким давлением.

Запускается двигатель, после чего на протяжении получаса продолжается его работа на ХХ. После того, как мотор поработает 30 минут, нужно его заглушить, и подождать полчаса. За это время все отложения смягчатся. Снова запускается двигатель, но в этот раз нужно увеличить обороты до максимальных. Это позволит вывести остатки шлака и прочих отложений из системы.
