Датчик уровня топлива — ключевой элемент системы управления топливом в автомобиле, отвечающий за отображение количества топлива в баке. Знание его работы, схемы подключения и возможных неисправностей поможет владельцам избежать ситуаций на дороге из-за нехватки топлива и сэкономить на ремонте, выполняя некоторые работы самостоятельно. В этой статье рассмотрим устройство и принцип действия датчика уровня топлива, а также предложим советы по его ремонту, что упростит обслуживание вашего автомобиля.

Устройство датчика уровня топлива

Измерители уровня топлива в автомобилях подразделяются на два основных типа — рычажные и трубчатые. Конструкция и принцип функционирования топливных контроллеров варьируются в зависимости от их типа. В современных автомобилях цифровые или электронные датчики практически не применяются, так как они обладают низкой точностью измерений.

Рычажный

Ключевые компоненты датчика уровня топлива рычажного типа в автомобиле:

• потенциометр;
• поплавок;
• рычажный механизм.

Потенциометр состоит из двух частей. На одной из них размещена пластина, изготовленная из резистивного материала. Вторая часть представляет собой бегунок, который взаимодействует с пластиной и рычагом. Остальная часть устройства соединена с поплавком.

Интересные факты

Вот несколько интересных фактов о работе датчика уровня топлива и его ремонте:

1. Принцип работы: Датчики уровня топлива обычно работают на основе поплавкового механизма. Поплавок, который плавает на поверхности топлива, соединен с потенциометром. Когда уровень топлива меняется, поплавок поднимается или опускается, изменяя сопротивление в цепи и, соответственно, сигнал, который передается на приборную панель. Это позволяет водителю видеть актуальный уровень топлива в баке.

2. Чувствительность к загрязнениям: Датчики уровня топлива могут выходить из строя из-за загрязнений, таких как осадки и ржавчина, которые накапливаются в топливном баке. Эти загрязнения могут забивать механизмы датчика или вызывать его неправильную работу. Регулярная проверка и очистка топливной системы могут продлить срок службы датчика.

3. Ремонт и замена: В большинстве случаев, если датчик уровня топлива выходит из строя, его замена является более целесообразным решением, чем ремонт. Это связано с тем, что датчики часто интегрированы в топливный насос, и их разборка может быть сложной и трудоемкой. Однако в некоторых случаях, например, при незначительных повреждениях, можно попробовать восстановить работоспособность, очистив контакты или заменив отдельные элементы.

Трубчатый

Детали трубчатого типа имеют свои особенности в конструктивных элементах. Такие контроллеры не используют потенциометры, однако их работа основана на аналогичном принципе.

Ключевые компоненты устройства:

1. Защитная трубка.
2. Внутри трубки находится направляющая деталь.
3. Поплавок, который перемещается по стойке.
4. Замкнутый проводник сопротивления. Этот элемент подключается к электрическим цепям, ведущим к индикатору, установленному на приборной панели автомобиля.
5. Контактные кольца. Они находятся внутри поплавка и постоянно взаимодействуют с электрической цепью, что позволяет осуществлять дополнительное кольцевание цепи сопротивления.

Мониторинговые системы контроля

Контроллер, интегрированный в систему мониторинга, представляет собой наиболее эффективный способ отслеживания расхода топлива и уровня в баке. Такие системы способны предоставлять данные о пробеге автомобиля, что особенно важно для коммерческого транспорта. Информация о пробеге мгновенно передается на удаленный диспетчерский пульт, что позволяет с помощью специальной формулы вычислить объем использованного топлива.

Однако у этих систем есть и свои недостатки:

1. Высокая стоимость. Эффективные и качественные системы обычно стоят недешево. Если автомобиль оснащен дизельным двигателем, потребуется установить как минимум два расходомера.
2. Сложность установки. Для монтажа необходимо врезать приборы в топливную магистраль и другие элементы автомобиля. Выполнить эту задачу самостоятельно практически невозможно, потребуется помощь квалифицированных специалистов, что также потребует дополнительных затрат.
3. Чувствительность к низким температурам. Мониторинговые расходомеры могут быть подвержены проблемам при низких температурах, так как увеличение вязкости топлива может привести к невозможности работы двигателя из-за затрудненного прохождения топлива через расходомер.
4. Наличие входного фильтра. Этот элемент может забиваться при регулярной эксплуатации автомобиля и использовании некачественного топлива. На фильтре скапливаются инородные частицы и грязь, что затрудняет прохождение топлива и делает мониторинг расхода невозможным.

Принцип работы датчика

Принципы работы различных устройств имеют свои особенности.

Принцип работы датчика рычажного вида

Поплавок, который находится в корпусе полого герметичного элемента, всегда располагается на поверхности топлива. Это устройство может быть изготовлено как из пластика, так и из металла. По мере расходования горючего, поплавок опускается, что приводит к перемещению бегунка потенциометра благодаря действию рычага.

Поплавок взаимодействует с секторами, к которым подведены проводники. Эти проводники соединяются с индикатором уровня топлива, установленным на приборной панели. Изменение количества пластин, подключенных к электрической цепи потенциометра, вызывает изменение сопротивления.

Когда бак с топливом полностью заполнен, бегунок находится в крайнем положении, и ток проходит по кратчайшему пути в потенциометре. Передача тока осуществляется через пластину, расположенную на краю сектора. В результате сопротивление оказывается достаточно низким и составляет примерно 7 Ом. По мере расходования горючего бегунок перемещается, добавляя новые пластины в электрическую цепь, что приводит к увеличению сопротивления. Если бак заполнен наполовину, сопротивление составляет около 120 Ом.

Канал ГЛОНАСС мониторинг контроля топлива продемонстрировал особенности применения систем мониторинга.

Когда бак полностью пуст, вся пластинчатая часть системы активируется, и сопротивление достигает максимального значения, около 330 Ом. Все указанные значения сопротивления являются ориентировочными, так как разные модели контроллеров могут иметь свои характеристики.

Главным достоинством рычажного датчика уровня топлива является его простота конструкции, что делает такие контроллеры надежными. Их стоимость также невысока. Однако основным недостатком рычажного контроллера является износ контактной части. Кроме того, такие датчики могут иметь определенные погрешности, особенно в автомобилях с аналоговыми контроллерами.

Системы контроля транспорта и расхода топлива ГЛОНАСС/GPS

Принцип работы датчика трубчатого вида

Принцип работы трубчатых устройств отличается от других систем. Через специальное отверстие, находящееся в нижней части устройства, в защитный патрубок поступает топливо. На поверхности этого топлива установлен поплавок. При изменении уровня горючего, когда его объем увеличивается или уменьшается, изменяется и величина сопротивления.

Когда бак топливной системы автомобиля полностью заполнен, поплавок находится в верхней части защитного патрубка. При уменьшении объема топлива поплавок опускается, что приводит к увеличению длины электрической цепи и, соответственно, к росту сопротивления в проводе.

Почему может не работать?

Контроллеры уровня топлива в баке часто подвержены поломкам, что создает проблемы для автолюбителей. Параметры на приборной панели могут отображаться некорректно или вовсе отсутствовать. Все неисправности можно условно классифицировать на механические и электрические.

В случае электрических неисправностей причины обычно следующие:

• окисление контактных соединений;
• выход из строя предохранителей;
• повреждение электропроводки.

Канал AvtoTechLife на примере автомобиля Шевроле Нива предлагает рассмотреть особенности диагностики электрической части датчика уровня топлива.

Механические неисправности могут быть более серьезными:

1. Поломка из-за износа рабочих участков потенциометра. Износ происходит в результате постоянного контакта потенциометра с бегунком, который перемещается по секторам. Если износ незначителен и на секторе видна лишь затертая полоска, то проблему можно решить, подогнув бегунок, что позволит ему контактировать с неизношенной частью. Однако, если износ значительный, это не поможет, и потребуется замена контроллера.
2. Изгиб рычага устройства. Эта неисправность часто возникает при снятии и установке контроллера, если были допущены ошибки. В результате контроллер может работать, но показывать неверные значения. Отклонение может быть значительным.
3. Повреждение поплавка из-за утраты герметичности. Это приводит к тому, что топливо попадает внутрь контроллера, и он всегда будет находиться на поверхности. При увеличении объема топлива в баке датчик будет погружаться в жидкость, что вызовет неправильные показания на приборной панели.

Такие неисправности могут привести к полному выходу контроллера из строя или его некорректной работе. Стрелка на приборной панели может дергаться во время работы или указывать на пустой бак.

Если проблемы с датчиком уровня топлива связаны с механической частью, рекомендуется произвести полную замену устройства.

https://youtube.com/watch?v=waTvBQ3EJAY

Признаки неполадок

Определить неисправности в работе контроллера можно с помощью диагностики, для этого следует обратить внимание на следующие признаки:

1. Стрелка индикатора на приборной панели постоянно колеблется.
2. Стрелка контроллера находится в нулевом положении, даже если резервуар полностью заполнен. Это может указывать на неправильное положение ограничителя хода устройства.
3. При включенном зажигании стрелка индикатора на приборной панели не движется. Обычно это свидетельствует о перегоревшем предохранителе или проблемах в электрической цепи.
4. Стрелка указателя дергается и постоянно опускается до нуля. Это может быть связано с плохим контактом между элементами потенциометра и токосъемником. Если вы решите самостоятельно отремонтировать датчик, необходимо проверить целостность обмотки потенциометра.
5. Перестал функционировать световой индикатор, который сигнализирует о низком уровне топлива. Вероятная причина — неисправности в работе потенциометра.
6. Неверные показания уровня топлива в резервуаре.

О тонкостях проверки стрелки указателя контроллера поделился канал Автоэлектрика ВЧ.

Стрелка указателя уровня топлива не отклоняется.

Замена устройства

Установить и подключить датчик уровня топлива можно без посторонней помощи. Даже начинающий автовладелец сможет справиться с этой задачей, если будет следовать всем необходимым рекомендациям.

При замене датчика уровня топлива важно учитывать характеристики электрической цепи, которые указаны в сервисной документации вашего автомобиля.

Как снять датчик уровня топлива

Процесс снятия устройства будет иметь свои особенности в зависимости от конкретной модели автомобиля. Если устройство установлено в топливный насос, его необходимо будет извлечь из агрегата после демонтажа последнего.

Демонтаж контроллера осуществляется следующим образом:

1. В автомобилях с бензиновыми двигателями перед началом работ необходимо отключить отрицательную клемму аккумулятора.
2. Далее следует обеспечить доступ к контроллеру, ориентируясь на его место установки. Это может потребовать снятия декоративной облицовки багажного отсека или демонтажа заднего сиденья. Для выполнения этих действий потребуется набор отверток и гаечных ключей.
3. Контроллеры уровня топлива могут иметь защитную пластину, расположенную на верхней части устройства. Для ее снятия нужно открутить винты, которые ее удерживают.
4. Затем необходимо очистить контроллер и область резервуара вокруг датчика. Важно удалить всю грязь и пыль, чтобы избежать попадания загрязнений внутрь резервуара.
5. После этого отключаются все подсоединенные электрические цепи. Рекомендуется их промаркировать, чтобы избежать путаницы при повторном подключении.
6. Далее откручиваются винты, которые фиксируют устройство к топливному резервуару. Контроллер аккуратно извлекается, при этом следует действовать осторожно, чтобы не повредить прибор. Если датчик установлен в топливном насосе, потребуется разобрать агрегат или снять верхнюю крышку, чтобы извлечь сам измеритель.

Как установить?

Установка контроллера для измерения уровня топлива осуществляется следующим образом:

1. Перед началом монтажа необходимо тщательно очистить место установки, удалив остатки герметика.
2. Если в комплект контроллера входит прокладка, ее следует установить на место монтажа устройства. Уплотнитель рекомендуется обработать герметичным клеем, если это необходимо. Это обеспечит надежную герметизацию. При установке прокладки важно правильно совместить отверстия для винтов, которые будут фиксировать прибор.
3. Сборка выполняется в обратном порядке.

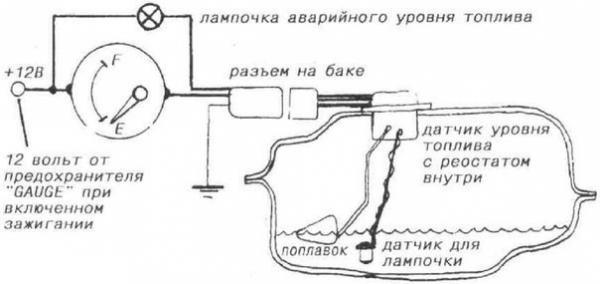

Схема подключения

Как проверить работоспособность датчика?

Перед тем как установить сиденья и обшивку багажного отсека, необходимо провести диагностику правильности выполненных работ:

1. После завершения сборки следует проверить параметры на контроллере, который находится на приборной панели. Для этого рекомендуется заправить топливный бак и убедиться, что стрелка на датчике поднялась.
2. Далее нужно проехать примерно 30-60 километров. После поездки получите доступ к контроллеру в баке и убедитесь, что нет утечек и запаха топлива.
3. После этого можно приступать к сборке оставшихся элементов интерьера.

Ремонт своими руками

Если датчик оснащен пористым элементом, существует несколько способов его замены:

1. Можно извлечь его из гнезда фиксатора и установить новый, надежно зафиксировав его.
2. Либо заменить сам поплавок вместе со штангой.

Второй вариант является более предпочтительным, так как он проще в исполнении. При загрязнении поверхности шкалы реостата необходимо произвести очистку элемента.

Очистка должна выполняться только с использованием ватных дисков или мягкой ткани, предварительно смоченной спиртом. Применение жестких материалов или других предметов строго запрещено, так как это может повредить тонкий рабочий слой шкалы и привести к поломке реостата. В таком случае ремонт невозможен, и потребуется его замена.

Если контакты электроцепи от контроллера оторвались, их следует аккуратно припаять обратно или соединить в месте повреждения. Пластины с механическими повреждениями (трещинами или изломами) не подлежат ремонту и должны быть заменены. Если датчик выдает неправильные показания, проблему можно решить, отрегулировав угол на штанге, которая предназначена для фиксации поплавка. Для получения точных показаний угол следует изменять в разные стороны.

Сколько стоит датчик уровня топлива?

Цена устройства варьируется в зависимости от производителя и модели автомобиля.

Видео «Пример диагностики и ремонта контроллера»

Павел Черепнин подробно рассказал о всех нюансах, связанных с проверкой и ремонтом контроллера уровня топлива в автомобиле.

Проверка и ремонт датчика уровня топлива BMW e34

Обслуживание датчика уровня топлива

Обслуживание датчика уровня топлива является важной частью поддержания исправности системы топливоподачи автомобиля. Датчик уровня топлива отвечает за измерение количества топлива в баке и передачу этой информации на приборную панель, что позволяет водителю контролировать уровень топлива и избегать неожиданных ситуаций на дороге.

Первым шагом в обслуживании датчика является регулярная проверка его работоспособности. Это можно сделать, наблюдая за показаниями на приборной панели. Если стрелка уровня топлива не двигается или показывает неверные значения, это может свидетельствовать о неисправности датчика. В таком случае рекомендуется провести диагностику, которая включает в себя проверку электрических соединений, состояния проводки и самого датчика.

Одной из распространенных причин неисправности датчика уровня топлива является загрязнение. Со временем в топливном баке могут накапливаться осадки и грязь, что может привести к заеданию поплавка или его неправильной работе. Для предотвращения этого рекомендуется периодически очищать топливный бак и проверять состояние фильтров. Если загрязнение произошло, необходимо удалить бак, промыть его и заменить фильтры.

Также стоит обратить внимание на электрические соединения датчика. Коррозия или повреждение проводов могут привести к неправильной передаче сигналов. Важно проверить все соединения на наличие окисления и, при необходимости, очистить их или заменить. Если проводка повреждена, ее следует заменить на новую, чтобы избежать дальнейших проблем с работой датчика.

В случае, если датчик уровня топлива все еще не работает после проверки и очистки, может потребоваться его замена. При замене датчика важно выбирать качественные запчасти, соответствующие спецификациям вашего автомобиля. Установка нового датчика должна проводиться с соблюдением всех рекомендаций производителя, чтобы избежать дальнейших проблем.

Кроме того, стоит учитывать, что некоторые автомобили имеют встроенные системы самодиагностики, которые могут помочь в выявлении неисправностей датчика уровня топлива. Использование диагностического оборудования может значительно упростить процесс поиска проблемы и сократить время на ремонт.

Регулярное обслуживание датчика уровня топлива не только продлевает срок его службы, но и обеспечивает безопасность на дороге, позволяя избежать ситуаций, связанных с нехваткой топлива. Поэтому важно уделять внимание этому элементу автомобиля и проводить его диагностику и обслуживание по мере необходимости.

Советы по выбору нового датчика

При выборе нового датчика уровня топлива важно учитывать несколько ключевых факторов, которые могут существенно повлиять на его эффективность и долговечность. Во-первых, необходимо обратить внимание на совместимость датчика с конкретной моделью автомобиля. Каждый производитель использует свои стандарты и спецификации, поэтому перед покупкой стоит ознакомиться с рекомендациями производителя вашего автомобиля.

Во-вторых, стоит учитывать тип датчика. Существуют различные виды датчиков уровня топлива, такие как резистивные, емкостные и ультразвуковые. Резистивные датчики наиболее распространены и работают на основе изменения сопротивления в зависимости от уровня топлива. Емкостные датчики измеряют уровень топлива на основе изменения емкости, а ультразвуковые используют звуковые волны для определения расстояния до поверхности топлива. Выбор типа датчика зависит от ваших предпочтений и условий эксплуатации автомобиля.

Также важно обратить внимание на качество материалов, из которых изготовлен датчик. Датчики, выполненные из коррозионно-стойких материалов, будут служить дольше, особенно в условиях высокой влажности или при использовании некачественного топлива. Рекомендуется выбирать датчики от известных производителей, которые зарекомендовали себя на рынке и имеют положительные отзывы пользователей.

Не менее важным аспектом является цена. Датчики уровня топлива могут варьироваться в цене в зависимости от бренда, типа и качества. Однако не стоит экономить на этом элементе, так как дешевый датчик может быстро выйти из строя и потребовать повторной замены. Лучше инвестировать в качественный продукт, который прослужит долго и обеспечит точные показания уровня топлива.

Наконец, перед покупкой нового датчика стоит ознакомиться с условиями гарантии. Надежные производители обычно предоставляют гарантию на свои изделия, что свидетельствует о высоком качестве продукции. Гарантия может варьироваться от нескольких месяцев до нескольких лет, и наличие такой гарантии может стать дополнительным аргументом в пользу выбора того или иного датчика.

Часто задаваемые вопросы о датчиках уровня топлива

Датчики уровня топлива являются важными компонентами системы топливоподачи автомобиля, обеспечивая точное измерение количества топлива в баке. Вопросы, связанные с их работой и ремонтом, часто возникают у автовладельцев. Ниже представлены наиболее распространенные из них.

Как работает датчик уровня топлива?

Датчик уровня топлива обычно состоит из поплавка, который плавает на поверхности топлива, и резистивного элемента. Когда уровень топлива меняется, поплавок поднимается или опускается, изменяя сопротивление резистора. Это изменение сопротивления преобразуется в электрический сигнал, который передается на приборную панель, где отображается уровень топлива.

Почему датчик уровня топлива может давать сбои?

Существует несколько причин, по которым датчик уровня топлива может работать неправильно. Наиболее распространенные из них включают:

• Износ или повреждение поплавка, что может привести к его застреванию.
• Коррозия или загрязнение резистивного элемента, что влияет на точность измерений.
• Проблемы с электрическими соединениями, такие как окисление или повреждение проводов.
• Неисправности в блоке управления автомобилем, которые могут искажать данные, поступающие от датчика.

Как проверить работоспособность датчика уровня топлива?

Для проверки датчика уровня топлива можно воспользоваться мультиметром. Сначала необходимо отключить датчик от электросистемы автомобиля. Затем, с помощью мультиметра, измеряется сопротивление резистивного элемента при различных уровнях топлива. Если значения не соответствуют норме, то датчик требует замены или ремонта.

Можно ли отремонтировать датчик уровня топлива самостоятельно?

В некоторых случаях ремонт датчика уровня топлива возможен. Например, если проблема заключается в загрязнении или коррозии, можно очистить контакты и резистивный элемент. Однако, если поврежден поплавок или сам датчик, лучше обратиться к специалистам, так как самостоятельный ремонт может привести к дополнительным повреждениям.

Как заменить датчик уровня топлива?

Замена датчика уровня топлива требует определенных навыков и инструментов. Процесс включает в себя:

1. Слив топлива из бака.
2. Снятие крышки бака и отсоединение старого датчика.
3. Установка нового датчика и подключение его к электросистеме.
4. Проверка работоспособности нового датчика перед тем, как заправить бак.

Важно помнить, что неправильная установка может привести к утечкам топлива и другим проблемам, поэтому, если вы не уверены в своих силах, лучше доверить эту работу профессионалам.
